沿河建筑内外墙专项施工方案
一、工程概况
1.1 项目背景
本工程为沿河建筑群内外墙施工项目，位于[河流名称]沿岸，总建筑面积约28000㎡，包含6栋多层建筑（地上4-6层）及2栋配套设施用房。建筑结构形式为框架结构，外墙设计采用"保温装饰一体化板+真石漆"复合体系，内墙采用轻质隔墙板与水泥砂浆抹灰结合工艺。工程场地距河道最近距离仅8.5m，地下水位较高（埋深1.2-2.5m），施工期间需重点防范河水倒灌、边坡失稳及材料运输风险。
1.2 主要施工内容
施工部位
核心工艺
工程量
技术要求
外墙工程
保温装饰板安装、真石漆喷涂
15600㎡
抗风压性能≥C4级，防水等级Ⅱ级
内墙工程
轻质隔墙安装、抹灰、乳胶漆施工
22000㎡
平整度误差≤3mm/2m，隔声量≥40dB
特殊部位
沿河侧悬挑阳台墙面、河道防护栏基座
820㎡
抗震设防烈度7度，抗渗等级P6
1.3 工程难点
1. 环境制约：雨季（6-9月）河水水位涨幅可达1.8m，需设置防洪挡墙及排水系统；
2. 结构特殊性：3栋建筑存在弧形外墙（半径5.2m），保温板切割精度要求达±1mm；
3. 交叉作业：与河道清淤工程同步施工，需协调材料运输路径与施工时段。

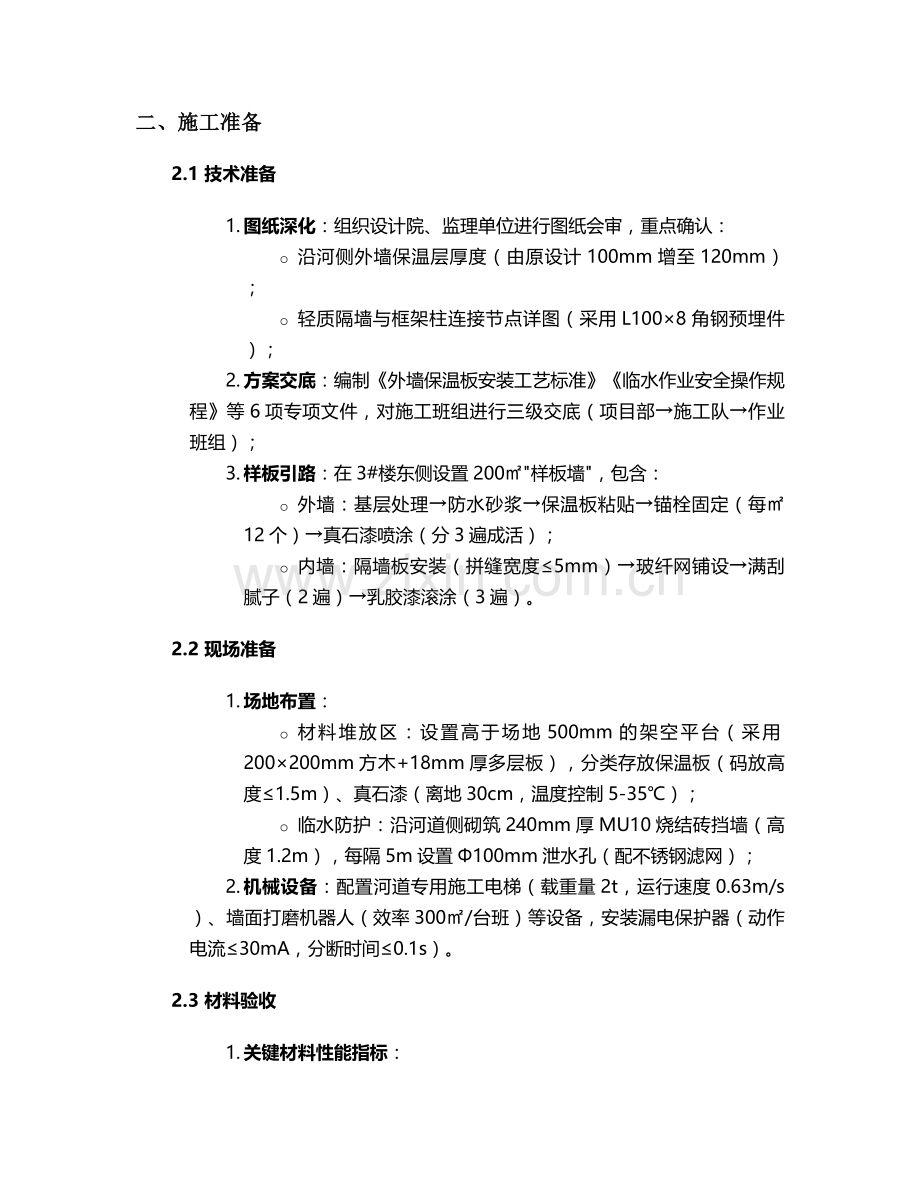

二、施工准备
2.1 技术准备
1. 图纸深化：组织设计院、监理单位进行图纸会审，重点确认：
o 沿河侧外墙保温层厚度（由原设计100mm增至120mm）；
o 轻质隔墙与框架柱连接节点详图（采用L100×8角钢预埋件）；
2. 方案交底：编制《外墙保温板安装工艺标准》《临水作业安全操作规程》等6项专项文件，对施工班组进行三级交底（项目部→施工队→作业班组）；
3. 样板引路：在3#楼东侧设置200㎡"样板墙"，包含：
o 外墙：基层处理→防水砂浆→保温板粘贴→锚栓固定（每㎡12个）→真石漆喷涂（分3遍成活）；
o 内墙：隔墙板安装（拼缝宽度≤5mm）→玻纤网铺设→满刮腻子（2遍）→乳胶漆滚涂（3遍）。
2.2 现场准备
1. 场地布置：
o 材料堆放区：设置高于场地500mm的架空平台（采用200×200mm方木+18mm厚多层板），分类存放保温板（码放高度≤1.5m）、真石漆（离地30cm，温度控制5-35℃）；
o 临水防护：沿河道侧砌筑240mm厚MU10烧结砖挡墙（高度1.2m），每隔5m设置Φ100mm泄水孔（配不锈钢滤网）；
2. 机械设备：配置河道专用施工电梯（载重量2t，运行速度0.63m/s）、墙面打磨机器人（效率300㎡/台班）等设备，安装漏电保护器（动作电流≤30mA，分断时间≤0.1s）。
2.3 材料验收
1. 关键材料性能指标：
o 保温装饰板：密度≥180kg/m³，导热系数≤0.038W/(m·K)，耐候性测试≥1000h；
o 轻质隔墙板：面密度≤80kg/㎡，抗压强度≥3.5MPa，干燥收缩值≤0.6mm/m；
2. 进场检验：每批次材料需提供出厂合格证+第三方检测报告，其中真石漆需现场抽样进行耐水试验（浸泡96h无起砂、脱落）。
三、主要施工工艺
3.1 外墙工程施工
3.1.1 基层处理
1. 墙面清理：采用高压水枪（压力2.5MPa）冲洗混凝土墙面，去除浮灰、脱模剂，局部蜂窝麻面采用1:2.5水泥砂浆修补（掺5%防水剂）；
2. 界面处理：涂刷专用界面剂（用量0.3kg/㎡），干燥时间≥4h，采用拉拔试验检测附着力（≥0.8MPa）。
3.1.2 保温装饰板安装
1. 测量放线：使用全站仪（精度±2mm）弹出基准线，每3层设置一道水平控制线（采用Φ8mm钢线，张拉力1.2kN）；
2. 粘贴工艺：
o 胶粘剂配置：采用聚合物砂浆（水泥:砂:胶粉=1:3:0.08），搅拌时间≥3min，使用时间≤2h；
o 粘贴方式：点框法施工（边框宽50mm，中间设8个直径100mm粘结点，粘结面积≥45%）；
3. 固定与密封：
o 锚栓安装：采用Φ10×120mm尼龙膨胀锚栓（入墙深度≥50mm），距板角150mm，间距≤300mm；
o 板缝处理：填充聚氨酯泡沫棒（直径比缝宽大2mm），表面打耐候胶（宽度10mm，厚度6mm）。
3.1.3 真石漆施工
1. 分层工艺：
o 底漆：抗碱封闭底漆（用量0.15kg/㎡），滚筒涂刷，干燥时间≥6h；
o 中层：真石漆喷涂（粒径2-4mm，厚度3-4mm），分2遍施工（间隔24h）；
o 罩面：水性氟碳罩光漆（光泽度30±5°），采用无气喷涂机（压力15-20MPa）；
2. 质量控制：每500㎡检测一次涂层附着力（划格法≤1级），色差范围控制在ΔE≤1.5。
3.2 内墙工程施工
3.2.1 轻质隔墙板安装
1. 定位安装：
o 弹线：弹出隔墙中心线及两侧边线，安装U型卡（间距600mm）；
o 板材拼接：采用企口式连接，板缝填充专用粘结剂（抗压强度≥4.0MPa），安装临时支撑（每块板设2个斜撑）；
2. 节点处理：
o 与顶板连接：留20mm缝隙，填充弹性防火岩棉（密度120kg/m³）后灌注膨胀防火密封胶；
o 管线开槽：采用专用开槽机（宽度≤1/3板厚），安装Φ20mmPVC管后用1:3水泥砂浆分层填塞。
3.2.2 抹灰与涂饰
1. 抹灰工艺：
o 基层处理：涂刷界面剂后挂玻纤网（规格160g/㎡，搭接宽度≥100mm）；
o 分层抹灰：底层（1:3水泥砂浆，厚度8mm）→中层（1:2.5水泥砂浆，厚度6mm）→面层（石膏腻子，厚度2mm）；
2. 乳胶漆施工：采用"一底两面"工艺，底漆采用抗碱底漆（pH值≤10），面漆选用哑光乳胶漆（VOC含量≤100g/L），滚筒方向应保持一致（横向→纵向→横向）。
3.3 特殊部位施工
3.3.1 沿河悬挑阳台墙面
1. 结构加固：在阳台根部增设2Φ16通长钢筋（植入框架梁深度≥10d），浇筑C30微膨胀混凝土；
2. 防水构造：
o 墙面：涂刷1.5mm厚JS防水涂料（延伸率≥200%），上翻至阳台栏板顶部150mm；
o 阴阳角：做50mm宽圆弧处理（半径50mm），附加层采用300mm宽玻纤布。
四、质量控制
4.1 控制标准
1. 分项工程验收指标：
o 外墙保温：粘结强度≥0.6MPa（现场拉拔试验，每500㎡一组）；
o 内墙抹灰：垂直度≤4mm/2m，阴阳角方正≤4mm；
2. 隐蔽工程验收：锚栓拉拔力、隔墙板预埋件焊接质量等需留存影像资料（分辨率≥4K）。
4.2 检测方法
检测项目
仪器设备
抽样频率
合格标准
保温层厚度
超声波测厚仪
每1000㎡3点
+5/-3mm
墙面平整度
2m靠尺+塞尺
每个检验批10%
≤3mm
真石漆耐沾污性
反射率测定仪
每批次1组
污染率≤5%
4.3 质量问题整改
1. 常见缺陷处理方案：
o 保温板空鼓：面积＜0.1㎡时注入环氧树脂胶粘剂，＞0.1㎡时整块更换；
o 墙面裂缝：宽度＜0.3mm采用弹性腻子修补，＞0.3mm需切开裂缝注入灌浆料（抗压强度≥60MPa）；
2. 追溯机制：建立"施工-验收-整改"二维码追溯系统，每个墙面单元绑定施工人员、材料批次及验收记录。
五、安全文明施工
5.1 临水作业防护
1. 防坠落措施：
o 沿河道侧设置双层防护栏杆（高度1.2m+0.6m），立杆间距≤2m，底部设200mm高挡脚板；
o 外墙作业采用电动吊篮（型号ZLP630），配备双重制动系统（电磁制动+手动刹车），使用前进行荷载试验（1.5倍额定荷载，悬停30min）；
2. 防洪防汛：
o 配备2台Φ150mm柴油抽水泵（扬程≥15m），在场地最低处（-0.8m）设置集水井（容积5m³）；
o 雨季前储备沙袋2000袋（规格40×60cm）、应急照明设备15套（连续照明≥8h）。
5.2 用电安全
1. 临时用电配置：
o 采用TN-S接零保护系统，配电箱分三级设置（总配电箱→分配电箱→开关箱），漏电保护装置参数：总箱300mA/0.2s，开关箱30mA/0.1s；
o 临水区域电缆采用YJV22-0.6/1kV铠装电缆（埋深≥0.7m），接头处设防水接线盒（IP68等级）；
2. 设备管理：电动工具实行"一机一闸一漏"，每日班前检查绝缘电阻（≥2MΩ）。
5.3 文明施工
1. 材料管理：
o 保温板切割设置专用车间（配置除尘设备，粉尘浓度≤2mg/m³）；
o 真石漆桶采用封闭式回收（回收率≥95%），废弃腻子由专业单位处置；
2. 噪声控制：夜间（22:00-6:00）禁止使用冲击钻等设备，昼间噪声≤70dB（设置噪声监测点，每2h记录一次）。
六、环境保护
6.1 水环境保护
1. 施工废水处理：
o 设置三级沉淀池（尺寸3m×2m×1.5m），投加聚合氯化铝（投加量50mg/L），处理后水质需满足《污水综合排放标准》（GB8978-1996）一级标准；
o 沿河侧施工区域设置防渗膜（HDPE材质，厚度1.5mm），搭接宽度≥100mm，采用热熔焊接；
2. 固体废弃物：建筑垃圾分类存放，其中油漆桶、胶水瓶等危险废物单独存放于防爆柜（温度≤35℃），交由有资质单位处置。
6.2 扬尘控制
1. 施工扬尘治理：
o 场地主要道路硬化（200mm厚C20混凝土），配备2台雾炮机（覆盖半径30m），每日洒水≥4次；
o 外脚手架设置密目安全网（目数≥2000目/100cm²），垃圾清运采用密闭式运输车（限速15km/h）；
2. 植被保护：河道沿岸5m范围内禁止堆放材料，施工完成后恢复原有植被（种植芦苇、菖蒲等水生植物）。
七、应急预案
7.1 河水倒灌应急处置
1. 预警响应：接到暴雨橙色预警后1h内完成：
o 挡墙加高（叠加沙袋，总高度达2.2m）；
o 切断临水区域电源，启动抽水泵（流量≥50m³/h）；
2. 处置流程：graph LR
A[发现河水漫溢] --> B[立即撤离施工人员]
B --> C[启用备用排水系统]
C --> D[组织沙袋筑堤封堵]
D --> E[监测水位变化每15min记录]
7.2 高处坠落事故救援
1. 应急物资：配备2套高空救援设备（含8mm安全绳、液压救援顶杆），设置3处应急集合点（配备AED除颤仪）；
2. 救援步骤：
o 初步判断伤情（意识、呼吸、骨折情况）；
o 采用"四人平抬法"转移伤员（使用脊柱固定板）；
o 联系河道急救通道（协调海事部门开通应急航线）。
7.3 环境污染事件处理
1. 油漆泄漏：立即用吸油棉（吸附量≥15g/g）覆盖泄漏区域，使用防爆工具收集泄漏物，并用弱碱性溶液（pH=8-9）中和地面残留。
2. 水质污染：若检测河水COD值超标（＞150mg/L），立即停止施工并投放活性炭（投加量20kg/㎡水域），通知环保部门进行应急监测。
八、施工进度计划
1. 关键节点控制：
o 第1-2周：完成防洪挡墙及临水防护设施；
o 第3-8周：外墙保温板安装（每日完成800㎡）；
o 第9-14周：内墙抹灰及乳胶漆施工；
o 第15周：分区分段验收（含淋水试验48h）；
2. 进度保障措施：配置3个施工班组（每组45人）实行两班制（6:00-18:00），关键材料储备量达30天用量（如保温板库存≥4500㎡）。
九、验收标准
本工程严格执行《建筑装饰装修工程质量验收标准》（GB50210-2018）及《外墙外保温工程技术标准》（JGJ144-2019），分部分项工程验收合格率需达100%，观感质量评分≥90分。验收资料需包含：
1. 保温板、涂料等材料的"三证一检"报告；
2. 隐蔽工程影像资料及第三方检测报告（如抗风压性能检测）；
3. 河道水质监测记录（施工前、中、后各3次）。
本方案经监理单位审批后实施，施工过程中若遇设计变更或不可抗力因素，需另行组织专家论证并调整施工参数。所有施工人员必须严格遵守本方案要求，确保工程质量与施工安全。
