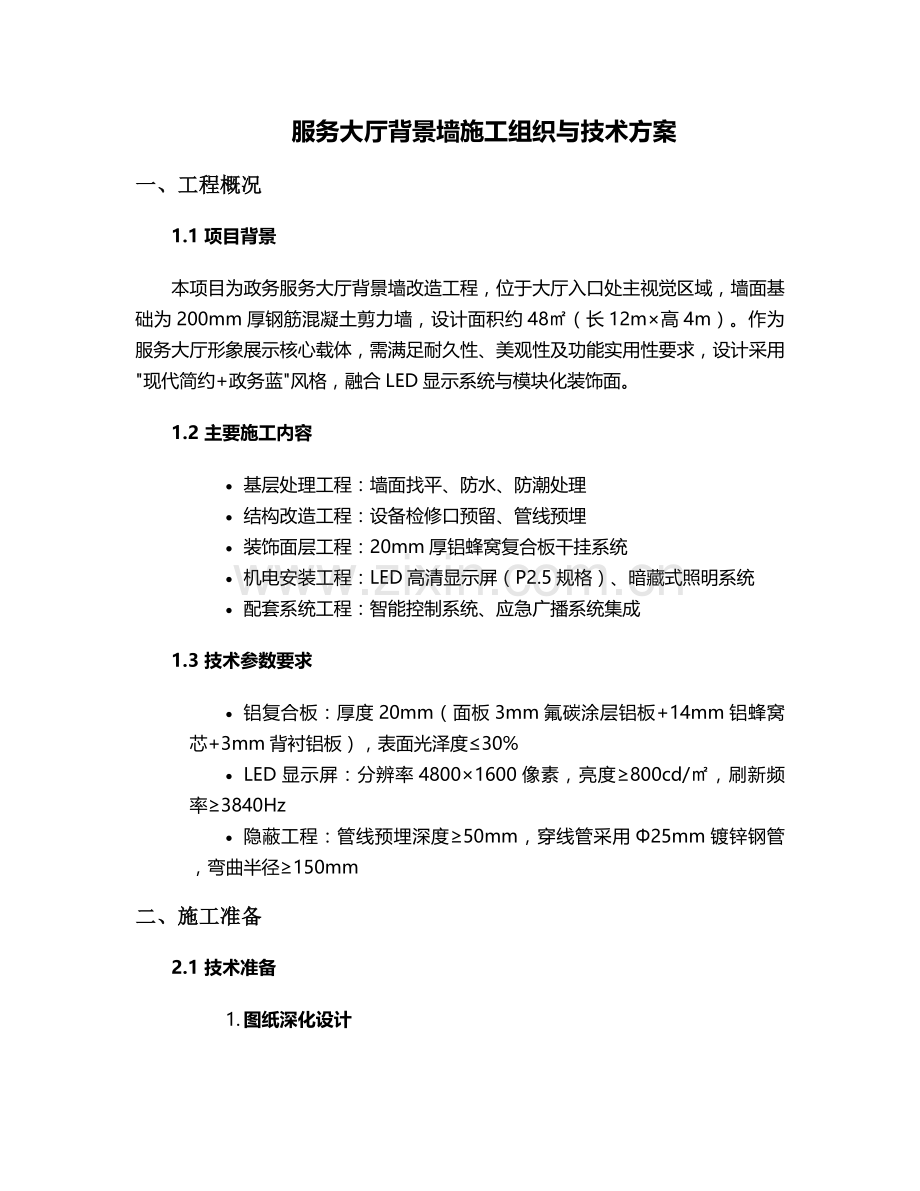

服务大厅背景墙施工组织与技术方案
一、工程概况
1.1 项目背景
本项目为政务服务大厅背景墙改造工程，位于大厅入口处主视觉区域，墙面基础为200mm厚钢筋混凝土剪力墙，设计面积约48㎡（长12m×高4m）。作为服务大厅形象展示核心载体，需满足耐久性、美观性及功能实用性要求，设计采用"现代简约+政务蓝"风格，融合LED显示系统与模块化装饰面。
1.2 主要施工内容
· 基层处理工程：墙面找平、防水、防潮处理
· 结构改造工程：设备检修口预留、管线预埋
· 装饰面层工程：20mm厚铝蜂窝复合板干挂系统
· 机电安装工程：LED高清显示屏（P2.5规格）、暗藏式照明系统
· 配套系统工程：智能控制系统、应急广播系统集成
1.3 技术参数要求
· 铝复合板：厚度20mm（面板3mm氟碳涂层铝板+14mm铝蜂窝芯+3mm背衬铝板），表面光泽度≤30%
· LED显示屏：分辨率4800×1600像素，亮度≥800cd/㎡，刷新频率≥3840Hz
· 隐蔽工程：管线预埋深度≥50mm，穿线管采用Φ25mm镀锌钢管，弯曲半径≥150mm
二、施工准备
2.1 技术准备

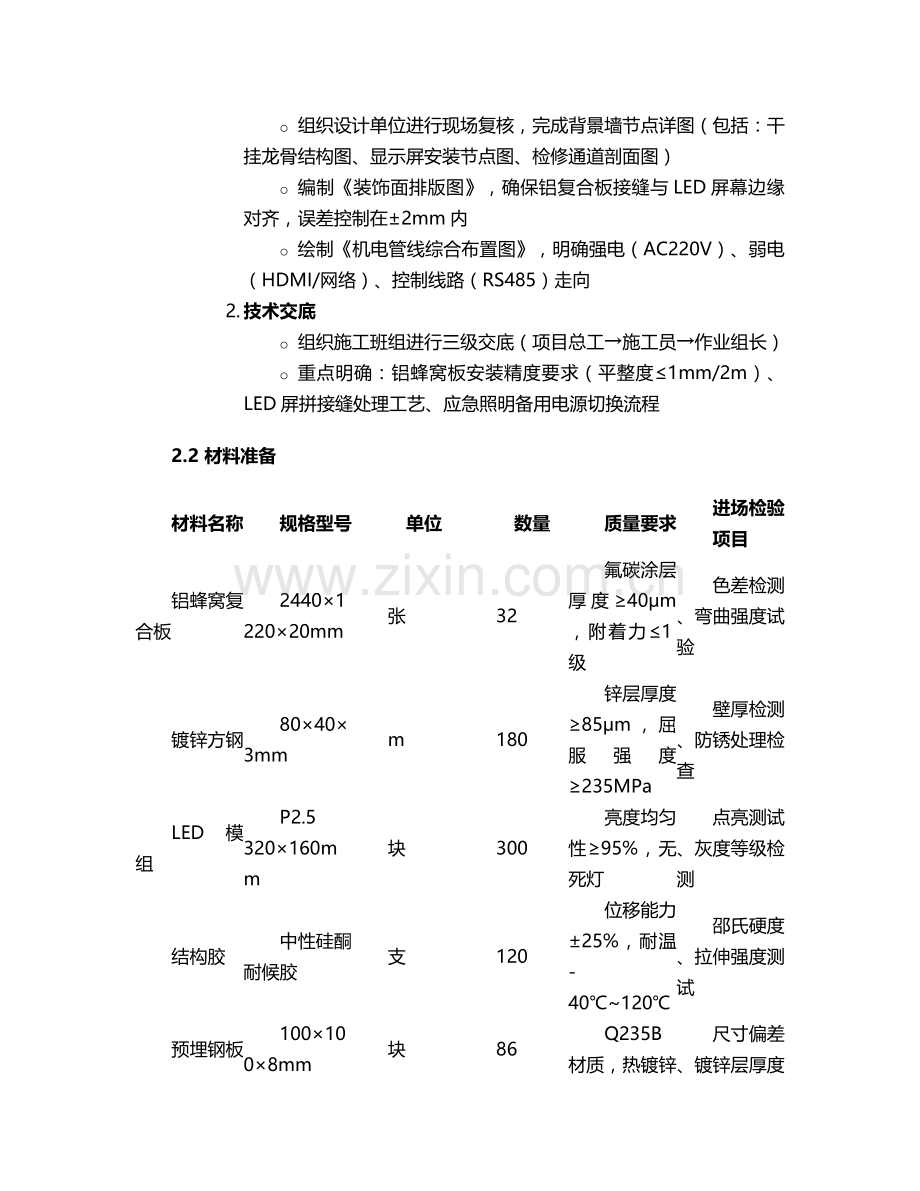

1. 图纸深化设计
o 组织设计单位进行现场复核，完成背景墙节点详图（包括：干挂龙骨结构图、显示屏安装节点图、检修通道剖面图）
o 编制《装饰面排版图》，确保铝复合板接缝与LED屏幕边缘对齐，误差控制在±2mm内
o 绘制《机电管线综合布置图》，明确强电（AC220V）、弱电（HDMI/网络）、控制线路（RS485）走向
2. 技术交底
o 组织施工班组进行三级交底（项目总工→施工员→作业组长）
o 重点明确：铝蜂窝板安装精度要求（平整度≤1mm/2m）、LED屏拼接缝处理工艺、应急照明备用电源切换流程
2.2 材料准备
材料名称
规格型号
单位
数量
质量要求
进场检验项目
铝蜂窝复合板
2440×1220×20mm
张
32
氟碳涂层厚度≥40μm，附着力≤1级
色差检测、弯曲强度试验
镀锌方钢
80×40×3mm
m
180
锌层厚度≥85μm，屈服强度≥235MPa
壁厚检测、防锈处理检查
LED模组
P2.5 320×160mm
块
300
亮度均匀性≥95%，无死灯
点亮测试、灰度等级检测
结构胶
中性硅酮耐候胶
支
120
位移能力±25%，耐温-40℃~120℃
邵氏硬度、拉伸强度测试
预埋钢板
100×100×8mm
块
86
Q235B材质，热镀锌处理
尺寸偏差、镀锌层厚度
2.3 机具准备
· 测量工具：Leica TS60全站仪（精度±1mm）、激光投线仪（3线1点）、2m靠尺（精度±0.5mm）
· 加工设备：数控剪板机（加工精度±0.1mm）、铝型材切割机（带角度定位）、无尘锯
· 安装工具：扭矩扳手（可调式30-300N·m）、真空吸盘（承重≥50kg）、电动螺丝刀（带扭矩控制）
· 检测仪器：照度计（量程0-20000lux）、接地电阻测试仪（量程0-200Ω）、绝缘电阻表（500V）
三、主要施工流程
3.1 施工总流程
graph TD
A[测量放线] --> B[基层处理]
B --> C[管线预埋]
C --> D[钢结构安装]
D --> E[LED屏安装]
E --> F[铝复合板安装]
F --> G[照明系统安装]
G --> H[接缝处理]
H --> I[清洁调试]
3.2 关键工序施工工艺
3.2.1 测量放线工程
1. 基准线设置
o 采用全站仪建立三维坐标系统，在地面弹出背景墙中心线及控制线
o 墙面设置500mm标高控制线，每2m设置一个高程控制点
o 利用激光投线仪投射十字控制线，确保上下左右偏差≤3mm
2. 分格定位
o 按排版图在墙面弹出铝复合板分块线，每块板设置4个定位点
o LED屏幕区域单独放线，设置边框控制线及模块定位网格线
o 所有控制线采用墨斗弹线，线宽≤1mm，并用红色记号笔标识
3.2.2 基层处理工程
1. 墙面处理
o 铲除原墙面装饰层至结构基层，采用高压水枪冲洗表面浮灰
o 对墙面缺陷进行修补：蜂窝麻面采用1:3水泥砂浆修补，深度≥5mm的孔洞采用细石混凝土填塞
o 涂刷基层处理剂：一道JS聚合物水泥防水涂料（干膜厚度≥1.2mm）+ 一道界面剂（拉毛处理）
2. 防潮处理
o 在墙面底部300mm高度范围内涂刷聚氨酯防潮涂料（干膜厚度≥2mm）
o 安装20mm×30mm防腐木龙骨（中距400mm），形成空气隔层
o 木龙骨与墙面接触部位垫3mm厚防腐垫片，采用不锈钢膨胀螺栓固定（间距500mm）
3.2.3 钢结构安装工程
1. 预埋件施工
o 按设计间距（横向600mm，纵向800mm）钻孔安装膨胀螺栓（M12×120mm）
o 固定预埋钢板，调整水平度≤1mm/m，采用双螺母防松
o 钢板表面涂刷环氧富锌底漆（干膜厚度≥60μm）
2. 龙骨安装
o 主龙骨采用80×40×3mm镀锌方钢，通过L50×5角钢连接件与预埋钢板焊接
o 次龙骨采用50×30×2mm镀锌方钢，与主龙骨通过M8螺栓连接（扭矩值45-50N·m）
o 安装完成后进行龙骨校正：平面度≤3mm/2m，垂直度≤2mm/2m，采用全站仪检测
3.2.4 LED显示屏安装工程
1. 框架制作
o 采用40×40×2mm铝型材制作显示屏支撑框架，框架内设置加强筋（间距500mm）
o 框架与钢结构龙骨采用镀锌角码连接，设置减震垫片（厚度5mm氯丁橡胶）
o 框架安装完成后进行水平度调整，误差控制在±1mm内
2. 模组安装
o 按照"从左到右、从上到下"顺序安装LED模组，模组间采用磁吸式连接
o 每安装完5块模组进行一次平整度检查，采用2m靠尺检测，误差≤0.5mm
o 模组间缝隙控制在0.3mm内，采用专用塞尺检查调整
3. 接线调试
o 连接模组信号线（HDMI2.0标准），采用"手拉手"方式串联，终端设置75Ω终端电阻
o 强电系统采用三相五线制供电，设置独立空气开关（32A带漏电保护）
o 进行全屏点亮测试：连续点亮24小时，检测温升（≤45℃）、亮度均匀性、色彩一致性
3.2.5 铝复合板安装工程
1. 板块加工
o 工厂预制加工铝复合板，按编号分类堆放，运输时采用专用货架（避免板面划伤）
o 现场切割采用数控切割锯，切口处粘贴防护胶带，切割后去除胶带并打磨毛刺
o 加工完成的板块进行编号，与排版图一一对应
2. 干挂安装
o 采用"背栓式"干挂工艺，每个板块设置4个背栓（直径8mm，埋深12mm）
o 通过铝合金挂件与次龙骨连接，挂件可调节范围±3mm（三维调节）
o 安装顺序：先安装阴阳角板块，后安装标准板块，板块间隙5mm（打胶宽度3mm）
3. 接缝处理
o 清理板缝内灰尘，塞入直径8mm泡沫棒（深度≥10mm）
o 打注中性硅酮耐候胶，胶缝呈弧形（半径3mm），采用专用胶枪匀速打胶
o 胶面固化前采用美纹纸胶带保护，固化后（24小时）撕除并清理余胶
四、质量控制措施
4.1 质量标准
· 基层工程：表面平整度≤2mm/2m，立面垂直度≤3mm/2m，阴阳角方正≤2mm
· 钢结构工程：龙骨间距偏差±5mm，节点连接强度≥15kN，防腐涂层厚度≥80μm
· 饰面板工程：接缝高低差≤0.5mm，板缝直线度≤1mm/2m，表面划伤≤2处/㎡（长度≤10mm）
· LED系统：像素失控率≤0.0002（单点），亮度≥800cd/㎡，对比度≥5000:1
4.2 过程控制
1. 三检制实施
o 自检：作业人员对每道工序进行自我检查，填写《分项工程自检记录表》
o 互检：班组之间进行交叉检查，重点检查工序衔接部位质量
o 专检：质检员对关键工序进行旁站监督，留存影像资料（每道工序≥3张照片）
2. 关键控制点
o 预埋件位置偏差：采用全站仪逐点检测，允许偏差±10mm
o 龙骨安装强度：每50个节点抽查1个进行抗拔试验，承载力≥5kN
o 饰面板色差：在自然光下（照度≥500lux），距离3m目视无明显色差
o 电气安全：接地电阻≤1Ω，绝缘电阻≥20MΩ，漏电保护动作电流≤30mA
4.3 验收程序
1. 隐蔽工程验收
o 验收内容：预埋件、管线敷设、龙骨连接节点、防雷接地系统
o 验收参与方：建设单位、监理单位、施工单位三方共同验收
o 验收资料：隐蔽工程验收记录（含影像资料）、检测报告、材质证明文件
2. 分项工程验收
o 基层处理工程验收→钢结构工程验收→饰面板工程验收→机电系统验收
o 每个分项工程验收合格后方可进入下道工序
o 验收不合格项整改后，需重新组织验收
五、安全文明施工
5.1 安全防护措施
1. 高空作业防护
o 设置满堂脚手架（搭设高度5.5m），脚手板采用防滑型（厚度≥50mm），满铺且固定牢固
o 作业层设置1.2m高防护栏杆（两道横杆），挡脚板高度180mm，挂密目安全网（网目密度≥2000目/100c㎡）
o 施工人员佩戴双钩安全带，安全带固定在独立安全绳上（安全绳抗拉强度≥15kN）
2. 临时用电安全
o 采用TN-S接零保护系统，配电箱设置总隔离开关、分路断路器及漏电保护器
o 照明线路与动力线路分设，照明电压≤36V（潮湿环境≤12V）
o 电动工具采用Ⅱ类手持电动工具，配备专用开关箱（"一机一闸一漏"）
5.2 文明施工管理
1. 现场管理
o 材料堆放：分类码放，设置标识牌（名称、规格、数量、检验状态），铝复合板倾斜角度≤15°
o 施工垃圾：设置分类垃圾桶（可回收/不可回收/危险废物），每日清理至指定堆放点
o 噪音控制：白天施工噪音≤70dB，夜间（22:00-6:00）禁止施工，确需施工时办理夜间施工许可
2. 环境保护
o 粉尘控制：切割作业设置移动式除尘设备，粉尘排放浓度≤8mg/m³
o 废水处理：施工废水经三级沉淀（沉淀池尺寸1m×1m×1m）后排放
o 固废处理：危险废物（废胶、废油漆桶）交由有资质单位处理，签订《危险废物处置协议》
六、施工进度计划
6.1 进度安排（总工期28天）
序号
工作内容
开始时间
完成时间
工期（天）
资源配置
1
施工准备
第1天
第3天
3
技术人员2人，测量工2人
2
基层处理
第4天
第7天
4
抹灰工6人，普工4人
3
钢结构安装
第8天
第12天
5
焊工4人，安装工6人
4
LED屏安装
第13天
第17天
5
电工4人，技术员2人
5
饰面板安装
第16天
第22天
7
安装工8人，普工4人
6
接缝处理
第21天
第24天
4
油漆工4人
7
清洁调试
第25天
第27天
3
调试员2人，清洁工4人
8
竣工验收
第28天
第28天
1
各方代表
6.2 进度保证措施
· 资源保障：配置2个施工班组（A组负责结构，B组负责装饰），实行两班制作业
· 材料保障：主要材料提前7天进场，建立材料储备库（储备量满足5天施工需求）
· 技术保障：成立技术攻关小组，解决施工难点（如异形板加工、屏体与装饰面衔接）
· 应急措施：准备备用电源（20kW柴油发电机），应对突发停电；储备20%备用材料
七、成品保护
7.1 保护措施
1. 铝复合板保护
o 安装完成后立即粘贴保护膜（PE材质，厚度≥0.12mm），保护膜边缘超出板缝50mm
o 阳角部位安装L型塑料护角（高度1.2m），采用胶带固定（避免使用酸性胶带）
o 禁止在面板上放置任何物品，施工工具采用软质包裹（如螺丝刀、扳手加橡胶套）
2. LED屏幕保护
o 安装完成后覆盖防尘布（透气型无纺布），并设置警示标识（"禁止触摸"）
o 调试完成后设置防护栏杆（距离屏幕≥500mm），栏杆高度1.2m
o 清洁时采用专用防静电抹布，清洁剂使用屏幕专用清洁剂（中性PH值）
7.2 保护责任
· 实行"分区负责制"，每个施工区域明确成品保护责任人（佩戴标识卡）
· 每日施工结束前进行成品检查，填写《成品保护检查记录表》
· 交叉作业时采取隔离措施（如设置硬质围挡），禁止在已完工区域进行焊接、切割作业
八、验收标准与流程
8.1 验收标准
1. 外观质量
o 饰面板：表面平整、洁净，色泽一致，无裂痕、翘曲、划痕
o 接缝：胶缝饱满、光滑、连续，无气泡、断缝，宽度偏差±0.5mm
o LED屏：显示清晰、色彩均匀，无暗区、闪烁，文字边缘无锯齿
2. 功能性能
o 显示系统：连续运行72小时无故障，响应时间≤5ms，远程控制功能正常
o 照明系统：照度均匀度≥0.8，色温偏差±200K，应急照明切换时间≤0.5s
o 声学性能：背景噪音≤40dB（显示屏运行时），语音播放清晰无杂音
8.2 验收流程
1. 施工单位自检：对照设计图纸及验收标准进行全面自检，整改不合格项
2. 监理验收：监理工程师对工程质量进行验收，出具《监理评估报告》
3. 第三方检测：委托第三方机构进行性能检测（如LED显示屏性能、结构安全性）
4. 竣工验收：建设单位组织设计、施工、监理单位进行竣工验收，签署《竣工验收证书》
九、应急预案
9.1 质量事故应急
· 饰面板空鼓：立即停止该区域施工，拆除空鼓板块，检查基层处理情况，重新进行界面处理后安装新板块
· LED屏故障：备用3%的LED模组，发现故障模组立即更换，分析故障原因（如电源、信号线、模组本身）
· 龙骨变形：卸载该区域荷载，检查变形原因（如荷载超标、连接松动），采取加固措施（增设斜撑、更换连接件）
9.2 安全事故应急
· 高空坠落：立即启动应急预案，拨打120急救电话，同时对伤者进行初步处理（如止血、固定），保护现场并上报
· 触电事故：立即切断电源（或使用绝缘工具使伤者脱离电源），检查伤者意识呼吸，必要时进行心肺复苏，拨打120
· 火灾事故：立即组织人员疏散，使用现场灭火器（ABC干粉灭火器）灭火，拨打119，同时切断着火区域电源
十、工程保修
10.1 保修范围
· 装饰面层：保修期限2年（自竣工验收合格之日起计算）
· LED显示系统：显示屏模组保修3年，控制设备保修2年
· 钢结构系统：保修期限5年（含防腐涂层）
· 隐蔽工程：保修期限5年（含管线、预埋件）
10.2 保修责任
· 建立保修档案，定期回访（3个月、6个月、12个月）
· 接到保修通知后2小时内响应，24小时内到场维修
· 维修完成后填写《维修记录表》，经业主签字确认
· 对同一部位维修超过2次仍未解决的，更换材料或采取其他补救措施
本方案未尽事宜，按照国家现行规范标准及设计文件要求执行。施工过程中如遇设计变更，应及时办理变更手续，并调整相关施工内容。
