电池储能工程施工方案
一、施工准备阶段
1.1 技术准备
施工前需完成详细的技术准备工作，确保施工过程符合设计要求和相关标准。组织技术人员进行设计图纸会审，重点审查电气单线图、系统布局图、BMS/PCS/EMS系统架构等关键技术文件，确保各专业图纸的一致性和可行性。针对锂离子电池储能系统的特性，编制专项施工技术方案，明确电池安装、电气连接、系统调试等关键工序的技术参数和质量控制要点。
根据2025年最新实施的《电化学储能电站施工及验收规范》要求，施工前需对储能系统的热管理方案、消防系统设计进行专项评审，确保满足防火、防爆、防泄漏等安全要求。同时，收集并熟悉项目所采用的电池类型（如磷酸铁锂电池）的技术参数，包括额定电压、容量、充放电倍率、温度适应范围等，为施工和调试提供技术依据。
1.2 现场准备
施工现场需进行全面的勘查和准备工作。首先，根据设计图纸和现场实际情况，划分施工区域，设置明显的区域标识，实行模块化管理，避免交叉作业带来的安全风险。场地平整后，对储能系统基础进行施工，基础类型根据设备安装要求确定，可采用混凝土基础或钢结构支架基础，确保基础的承载能力满足设备安装要求，且平整度误差控制在±5mm以内。
按照施工总平面布置图，合理布置材料堆放区、设备存放区、加工区和办公区。电池模块、PCS、BMS等关键设备应存放在干燥、通风的室内仓库，避免阳光直射和潮湿环境，仓库内温度控制在5-35℃，相对湿度不大于75%。对于电池集装箱，需提前规划存放位置和吊装路线，确保吊装作业安全。

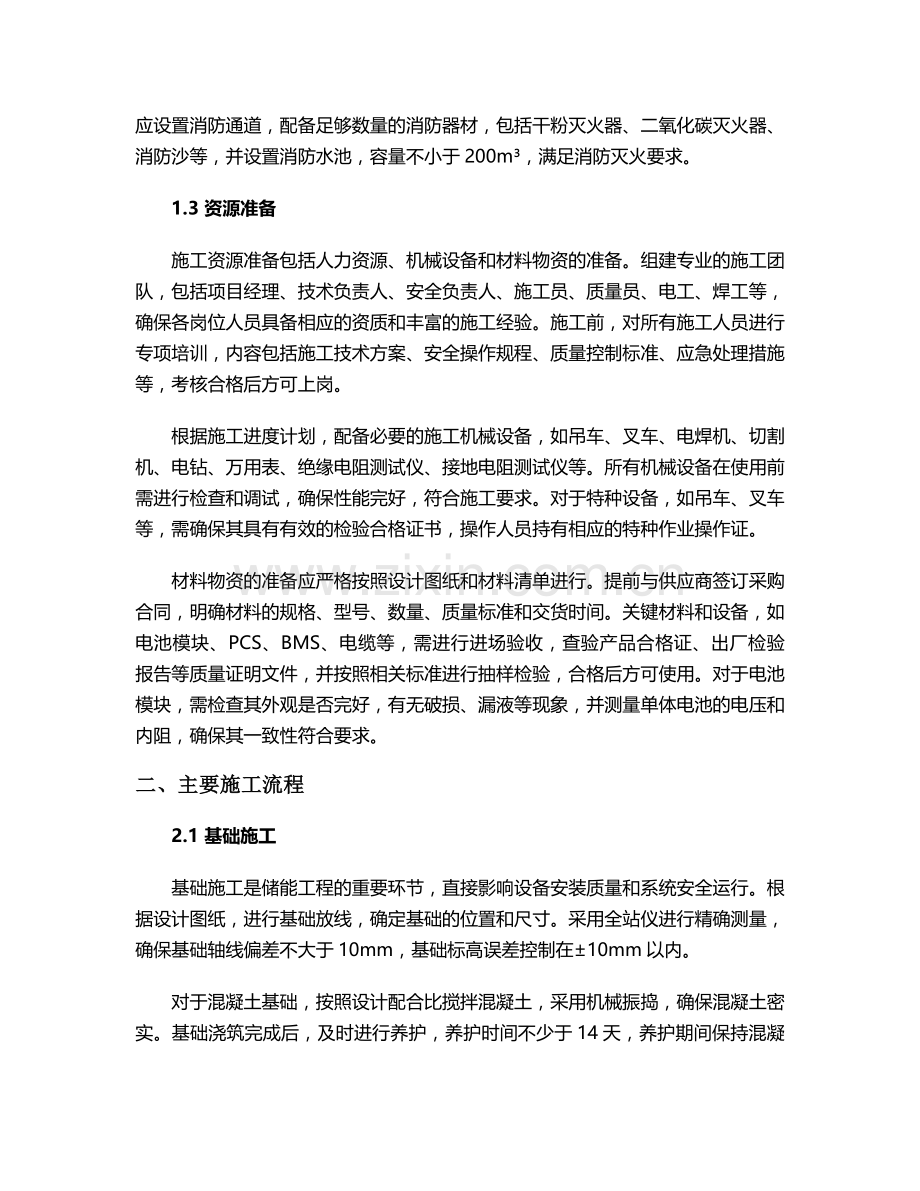

施工现场需配备完善的临时供水、供电系统。临时用电采用三相五线制，设置专用配电箱，并安装漏电保护装置，确保施工用电安全。根据消防要求，施工现场应设置消防通道，配备足够数量的消防器材，包括干粉灭火器、二氧化碳灭火器、消防沙等，并设置消防水池，容量不小于200m³，满足消防灭火要求。
1.3 资源准备
施工资源准备包括人力资源、机械设备和材料物资的准备。组建专业的施工团队，包括项目经理、技术负责人、安全负责人、施工员、质量员、电工、焊工等，确保各岗位人员具备相应的资质和丰富的施工经验。施工前，对所有施工人员进行专项培训，内容包括施工技术方案、安全操作规程、质量控制标准、应急处理措施等，考核合格后方可上岗。
根据施工进度计划，配备必要的施工机械设备，如吊车、叉车、电焊机、切割机、电钻、万用表、绝缘电阻测试仪、接地电阻测试仪等。所有机械设备在使用前需进行检查和调试，确保性能完好，符合施工要求。对于特种设备，如吊车、叉车等，需确保其具有有效的检验合格证书，操作人员持有相应的特种作业操作证。
材料物资的准备应严格按照设计图纸和材料清单进行。提前与供应商签订采购合同，明确材料的规格、型号、数量、质量标准和交货时间。关键材料和设备，如电池模块、PCS、BMS、电缆等，需进行进场验收，查验产品合格证、出厂检验报告等质量证明文件，并按照相关标准进行抽样检验，合格后方可使用。对于电池模块，需检查其外观是否完好，有无破损、漏液等现象，并测量单体电池的电压和内阻，确保其一致性符合要求。
二、主要施工流程
2.1 基础施工
基础施工是储能工程的重要环节，直接影响设备安装质量和系统安全运行。根据设计图纸，进行基础放线，确定基础的位置和尺寸。采用全站仪进行精确测量，确保基础轴线偏差不大于10mm，基础标高误差控制在±10mm以内。
对于混凝土基础，按照设计配合比搅拌混凝土，采用机械振捣，确保混凝土密实。基础浇筑完成后，及时进行养护，养护时间不少于14天，养护期间保持混凝土表面湿润。基础表面应平整光滑，无裂缝、蜂窝、麻面等缺陷。对于钢结构支架基础，需进行除锈处理，涂刷防锈漆和面漆，确保钢结构的防腐性能。
基础施工完成后，需进行接地系统施工。接地系统采用联合接地方式，接地电阻不大于4Ω。接地极采用镀锌角钢（50×50×5mm），长度2.5m，间距5m，数量根据接地电阻要求确定。接地干线采用镀锌扁钢（40×4mm），与接地极焊接连接，焊接处需进行防腐处理。接地系统施工完成后，需测量接地电阻，确保符合设计要求。
2.2 电池系统安装
电池系统安装包括电池模块安装、电池簇组装、电池柜安装等工序。安装前，需对电池模块进行外观检查和参数测试，确保电池模块外观完好，无破损、漏液现象，单体电池电压和内阻一致性符合要求，电压偏差不大于20mV，内阻偏差不大于5%。
电池模块安装应按照设计图纸进行，采用专用的安装工具，确保安装牢固。电池模块之间的连接采用铜排连接，连接前需清理铜排表面的氧化层，涂抹导电膏，确保接触良好。铜排连接螺栓的扭矩应符合设计要求，一般为15-25N·m，避免因扭矩过大或过小导致接触不良或损坏电池模块。
电池簇组装时，需注意电池模块的排列顺序和极性，确保正负极连接正确。电池簇与电池簇之间的连接采用电缆连接，电缆规格应根据设计电流选择，电缆两端采用铜鼻子压接，压接牢固，绝缘层无损伤。电池柜安装时，需调整柜体的垂直度，垂直度偏差不大于1.5mm/m，柜体之间的间隙控制在2-3mm，确保柜体排列整齐。
电池系统安装完成后，需进行绝缘电阻测试，测量电池系统正负极对地的绝缘电阻，应不小于10MΩ。同时，检查电池系统的接地是否牢固可靠，接地电阻符合设计要求。
2.3 电气设备安装
电气设备安装包括PCS、BMS、EMS、变压器、开关柜等设备的安装。设备安装前，需进行开箱检查，核对设备型号、规格、数量是否符合设计要求，设备外观是否完好，有无损坏、变形等现象，技术文件和附件是否齐全。
PCS安装应按照设计图纸进行，安装在混凝土基础或型钢支架上，采用膨胀螺栓固定，确保安装牢固。PCS与电池系统之间的连接采用直流电缆，电缆规格根据设计电流选择，电缆敷设应整齐美观，固定牢固，弯曲半径符合电缆要求。PCS的交流侧与变压器或开关柜连接，采用交流电缆，电缆两端应设置电缆头，做好绝缘处理。
BMS和EMS安装在控制室内的控制柜中，控制柜安装应垂直、牢固，垂直度偏差不大于1.5mm/m。BMS与电池系统之间的通信线采用屏蔽双绞线，敷设时应与动力电缆分开敷设，避免干扰。通信线两端应做好标识，便于维护和调试。
变压器、开关柜等设备的安装应符合电气安装规范要求，安装牢固，接地可靠。设备安装完成后，需进行绝缘电阻测试、直流电阻测试、变比测试等电气试验，确保设备性能符合要求。
2.4 电缆敷设与接线
电缆敷设前，需对电缆进行外观检查和绝缘电阻测试，确保电缆绝缘层完好，无破损、老化现象，绝缘电阻不小于10MΩ。电缆敷设应根据设计图纸和电缆敷设路径图进行，采用桥架敷设或穿管敷设方式。桥架敷设时，电缆应排列整齐，固定牢固，桥架内电缆填充率不大于40%。穿管敷设时，电缆应从管的一端穿入，另一端拉出，避免损伤电缆绝缘层。
电缆在敷设过程中，应避免过度弯曲和扭曲，弯曲半径应符合电缆要求，一般不小于电缆外径的10-15倍。电缆两端应设置电缆标识牌，标明电缆编号、型号、规格、起点和终点，便于识别和维护。
电缆接线应按照电气原理图和接线图进行，接线前需核对电缆编号和设备端子号，确保接线正确。接线时，导线应绝缘良好，无损伤，端子连接牢固，接触良好。对于螺栓连接的端子，应使用合适的扳手拧紧，扭矩符合要求。接线完成后，需清理接线端子排，去除杂物，确保端子排干净整洁。
2.5 消防系统安装
消防系统安装是储能工程安全的重要保障，应严格按照设计要求和消防规范进行。消防系统包括火灾自动报警系统、自动灭火系统、消防应急照明和疏散指示系统等。
火灾自动报警系统安装包括烟感探测器、温感探测器、手动报警按钮、火灾报警控制器等设备的安装。探测器应安装在合适的位置，确保探测范围覆盖整个储能区域。烟感探测器安装高度不大于12m，温感探测器安装高度不大于8m。手动报警按钮应安装在明显、便于操作的位置，距地面高度1.3-1.5m。火灾报警控制器安装在控制室内，确保运行稳定可靠。
自动灭火系统采用全氟己酮自动灭火系统，包括灭火装置、启动装置、管道系统等。灭火装置应安装在储能舱或电池柜上方，确保灭火药剂能均匀喷洒到保护区域。管道系统安装应横平竖直，固定牢固，管道连接处应密封良好，无泄漏现象。灭火系统安装完成后，需进行系统调试，确保在火灾发生时能自动启动灭火装置，有效扑灭火灾。
消防应急照明和疏散指示系统应安装在疏散通道、安全出口等处，应急照明灯的连续照明时间不小于90min，疏散指示标志应清晰、醒目，指示方向正确。
三、系统调试
3.1 分系统调试
分系统调试是对储能系统各组成部分进行单独调试，确保各分系统性能符合设计要求。分系统调试包括电池系统调试、PCS调试、BMS调试、EMS调试等。
电池系统调试首先进行单体电池电压和温度检测，使用专用的电池检测设备，测量每个单体电池的电压和温度，确保电压和温度在正常范围内，且一致性良好。然后进行SOC/SOH校准，采用库仑计数法和开路电压法相结合的方式，对电池系统的SOC和SOH进行校准，确保SOC估算误差不大于5%，SOH测量误差不大于3%。
PCS调试包括空载测试、负载测试、充放电切换试验等。空载测试时，PCS输出电压和频率应稳定，电压偏差不大于±2%，频率偏差不大于±0.2Hz。负载测试时，在不同负载率下（25%、50%、75%、100%额定负载），测量PCS的输出电压、电流、功率因数等参数，确保符合设计要求。充放电切换试验时，测试PCS在充电和放电模式之间的切换性能，切换时间应不大于100ms，且切换过程中无冲击电流。
BMS调试主要包括保护功能测试和均衡功能测试。保护功能测试包括过压保护、欠压保护、过流保护、过温保护等，测试保护阈值是否符合设计要求，保护动作是否可靠。均衡功能测试时，在电池系统处于低SOC状态下，启动BMS的均衡功能，测量单体电池电压的一致性，确保均衡后单体电池电压偏差不大于10mV。
EMS调试包括与PCS、BMS的通信测试和控制策略验证。通信测试时，检查EMS与PCS、BMS之间的通信是否正常，数据传输是否准确、实时。控制策略验证包括峰谷套利、备用电源模式等策略的验证，确保EMS能根据预设的策略控制储能系统的运行。
3.2 系统联调
系统联调是在分系统调试合格的基础上，对整个储能系统进行联合调试，检验系统的整体性能和协调运行能力。系统联调包括并网测试、充放电循环测试、电能质量测试等。
并网测试前，需与电网调度机构签订并网调度协议，明确调度关系和运行责任。并网测试包括低电压穿越（LVRT）测试、孤岛保护测试等。LVRT测试时，模拟电网电压跌落，测试储能系统在电压跌落期间的响应特性，确保储能系统能保持并网运行，且输出功率恢复时间符合电网要求。孤岛保护测试时，模拟电网孤岛故障，测试储能系统的孤岛保护功能，确保在孤岛发生时能及时断开与电网的连接，避免对电网造成影响。
充放电循环测试时，对储能系统进行满充满放循环测试，循环次数不少于3次，测量系统的充放电效率、容量保持率等参数。系统充放电效率应不小于92%，容量保持率应不小于95%。在测试过程中，使用热成像仪对电缆接头、PCS模块等关键部位进行温度监测，确保温度不超过允许值。
电能质量测试包括谐波测试、功率因数测试等。使用电能质量分析仪，测量储能系统在不同运行工况下的谐波含量和功率因数，确保谐波含量符合GB/T 34120的要求，即总谐波畸变率不大于5%，各次谐波含有率不大于3%。功率因数应控制在0.95以上（超前或滞后）。
3.3 系统优化
根据系统联调的结果，对储能系统进行优化调整，提高系统的性能和可靠性。优化调整包括BMS参数优化、PCS控制策略优化、EMS运行策略优化等。
BMS参数优化主要是根据电池系统的实际性能，调整过压、欠压、过温等保护阈值，以及均衡功能的参数，确保BMS能更准确地监测和保护电池系统。PCS控制策略优化包括调整充放电电流限制、切换时间等参数，提高PCS的响应速度和运行稳定性。EMS运行策略优化根据电力市场需求和电网运行情况，优化峰谷套利、辅助服务等策略，提高储能系统的经济效益。
系统优化完成后，需进行再次测试，验证优化效果，确保储能系统各项性能指标均符合设计要求和相关标准。
四、验收
4.1 施工质量验收
施工质量验收是对储能工程施工质量进行全面检查和评估，确保工程质量符合设计要求和施工规范。施工质量验收包括分项工程验收、分部工程验收和单位工程验收。
分项工程验收是对每个分项工程的施工质量进行验收，如基础工程、电池系统安装工程、电气设备安装工程等。验收时，需检查分项工程的施工记录、质量评定资料是否齐全，实物质量是否符合设计要求和施工规范。对于隐蔽工程，需检查隐蔽工程验收记录，确保隐蔽工程质量合格。
分部工程验收是在分项工程验收合格的基础上，对分部工程的施工质量进行验收。分部工程验收由监理单位组织，施工单位、设计单位、建设单位参加。验收内容包括分部工程所含分项工程的质量是否全部合格，质量控制资料是否齐全，观感质量是否符合要求等。
单位工程验收是对整个储能工程的施工质量进行最终验收。单位工程验收由建设单位组织，施工单位、设计单位、监理单位、勘察单位参加。验收内容包括单位工程所含分部工程的质量是否全部合格，质量控制资料是否齐全，功能测试结果是否符合设计要求，观感质量是否符合要求等。单位工程验收合格后，方可进行竣工验收。
4.2 专项验收
专项验收是针对储能工程的特定方面进行的验收，包括消防验收、环保验收、安全设施验收等。
消防验收由消防救援机构组织，对储能工程的消防设施、防火措施等进行全面检查和测试，确保符合消防规范要求。消防验收内容包括火灾自动报警系统、自动灭火系统、消防应急照明和疏散指示系统、消防通道、消防器材等。验收合格后，消防救援机构出具《建设工程消防验收意见书》。
环保验收由环境保护部门组织，对储能工程的环境保护措施进行验收，确保工程建设对环境的影响符合环境保护要求。环保验收内容包括污水处理设施、噪声控制措施、固体废物处理措施等。验收合格后，环境保护部门出具环保验收批复文件。
安全设施验收由应急管理部门组织，对储能工程的安全设施进行验收，确保工程具备安全生产条件。安全设施验收内容包括安全防护设施、安全警示标志、应急预案等。验收合格后，应急管理部门出具安全设施验收批复文件。
4.3 竣工验收
竣工验收是储能工程建设的最后一道程序，是对工程建设全过程的全面总结和评估。竣工验收由建设单位组织，施工单位、设计单位、监理单位、勘察单位参加，邀请相关行业专家进行技术指导。
竣工验收前，建设单位需组织施工单位、监理单位完成工程竣工资料的编制和整理，包括工程技术文件、施工记录、质量评定资料、验收报告等。竣工资料应齐全、规范、准确，符合档案管理要求。
竣工验收时，验收组需听取施工单位、设计单位、监理单位的工作报告，查阅工程竣工资料，实地检查工程质量和系统运行情况。对发现的问题，提出整改意见，施工单位需在规定时间内完成整改，并提交整改报告。验收组对整改情况进行复查，确认合格后，出具竣工验收报告。
竣工验收合格后，储能工程方可正式投入运行。建设单位需按照相关规定，办理工程竣工备案手续，将工程竣工资料移交档案管理部门存档。
五、安全与环保管理
5.1 安全管理
安全管理是储能工程施工过程中的重要工作，需贯穿于施工全过程，确保施工人员的人身安全和工程的财产安全。
建立健全安全管理体系，制定完善的安全管理制度和操作规程，明确各岗位人员的安全职责。施工前，对所有施工人员进行安全教育培训，内容包括安全法律法规、安全操作规程、应急处理措施等，考核合格后方可上岗。特种作业人员需持有相应的特种作业操作证，严禁无证上岗。
加强施工现场安全管理，设置明显的安全警示标志，划分危险区域和安全区域，严禁非施工人员进入施工现场。施工现场实行封闭管理，设置门卫，对进出人员和车辆进行登记。施工过程中，严格执行安全操作规程，严禁违章作业。对于高空作业、吊装作业、动火作业等危险作业，需办理作业许可手续，制定专项安全措施，并安排专人监护。
定期进行安全检查，包括日常检查、专项检查和季节性检查。日常检查由施工员和安全员每天进行，检查施工现场的安全状况和施工人员的安全行为。专项检查针对特定的安全问题进行检查，如消防安全检查、用电安全检查等。季节性检查根据季节特点进行检查，如雨季防洪防汛检查、夏季防暑降温检查等。对检查中发现的安全隐患，需及时整改，整改合格后方可继续施工。
5.2 环保管理
环保管理是储能工程施工过程中的重要工作，需采取有效措施减少施工对环境的影响，保护生态环境。
制定施工环保方案，明确施工过程中的环保目标和措施。施工前，对施工现场进行环境调查，了解周边环境敏感点，如居民区、学校、医院等，采取相应的防护措施，减少施工对周边环境的影响。
加强施工现场扬尘控制，对施工现场的裸露地面进行硬化或覆盖，设置洗车平台，对进出车辆进行冲洗，防止车辆带泥上路。施工现场的材料堆放区、加工区等应设置围挡，减少扬尘扩散。在大风天气，停止土方作业和扬尘较大的施工工序。
控制施工噪声，合理安排施工时间，避免在夜间和午休时间进行高噪声作业。对高噪声设备，如切割机、电焊机等，采取减振、隔声措施，降低噪声排放。施工现场的噪声排放应符合国家规定的排放标准，昼间不大于70dB，夜间不大于55dB。
妥善处理施工废水和生活污水。施工废水经沉淀池处理后回用，生活污水经化粪池处理后排入市政污水管网。严禁将施工废水和生活污水直接排入河流、湖泊等水体。
合理处置施工固体废物，对施工过程中产生的建筑垃圾、生活垃圾等进行分类收集，及时清运至指定的处置场所，严禁随意丢弃。对于电池模块等危险废物，需按照危险废物管理的相关规定进行处置，交由有资质的单位进行处理。
5.3 应急管理
建立健全应急管理体系，制定完善的应急预案，包括火灾应急预案、触电应急预案、设备故障应急预案等，明确应急组织机构、应急响应程序、应急处置措施等。
配备必要的应急救援器材和设备，如急救箱、担架、灭火器、消防水带等，并定期进行检查和维护，确保应急救援器材和设备性能完好。
定期组织应急演练，提高施工人员的应急处置能力。应急演练应包括火灾扑救演练、触电急救演练、设备故障应急处置演练等，演练频率不少于每季度一次。演练结束后，对演练效果进行评估，总结经验教训，完善应急预案。
在施工过程中，如发生突发事件，应立即启动应急预案，组织应急救援，防止事故扩大。同时，按照规定及时向相关部门报告事故情况。
六、施工进度计划与控制
6.1 施工进度计划
根据储能工程的规模和特点，编制详细的施工进度计划，明确各工序的开始时间、结束时间和持续时间，确保工程按时完成。施工进度计划可采用横道图或网络图的形式表示，便于直观了解工程进度情况。
施工进度计划的编制应考虑各工序之间的逻辑关系，合理安排施工顺序。一般情况下，储能工程的施工顺序为：施工准备→基础施工→电池系统安装→电气设备安装→电缆敷设与接线→消防系统安装→系统调试→验收。
在编制施工进度计划时，需预留一定的机动时间，以应对施工过程中可能出现的不可预见因素，如天气变化、设备供应延迟等。同时，根据工程的重要性和紧急程度，确定关键线路和关键工序，重点控制关键工序的施工进度，确保工程总进度计划的实现。
6.2 进度控制措施
为确保施工进度计划的实现，需采取有效的进度控制措施，包括组织措施、技术措施、经济措施和合同措施等。
组织措施包括建立健全进度控制组织机构，明确各岗位人员的进度控制职责，定期召开进度协调会议，及时解决施工过程中出现的进度问题。
技术措施包括优化施工方案，采用先进的施工技术和工艺，提高施工效率。同时，加强施工技术管理，确保施工技术方案的可行性和先进性，避免因技术问题导致施工进度延误。
经济措施包括建立进度控制奖惩制度，对按时或提前完成施工任务的班组和个人给予奖励，对延误施工进度的班组和个人给予处罚。同时，确保工程资金及时到位，为施工进度提供资金保障。
合同措施包括在施工合同中明确施工进度要求和违约责任，加强合同管理，对施工单位的履约情况进行监督和考核，确保施工单位按照合同要求完成施工任务。
6.3 进度监测与调整
定期对施工进度进行监测，采用实际进度与计划进度对比的方法，分析进度偏差情况。进度监测可采用横道图比较法、S曲线比较法等方法，直观反映工程进度偏差。
当发现进度偏差时，应及时分析偏差产生的原因，采取有效的调整措施。如果偏差较小，可通过优化施工组织、增加资源投入等方式，加快施工进度，弥补进度偏差。如果偏差较大，影响到工程总进度计划的实现，应及时调整施工进度计划，重新安排各工序的开始时间和结束时间，确保工程按时完成。
进度调整后，需及时将调整后的进度计划通知相关单位和人员，并加强对调整后进度计划的控制和管理。
七、质量保证措施
7.1 质量目标
明确储能工程的质量目标，确保工程质量符合设计要求和相关标准，工程一次验收合格率达到100%，优良率达到90%以上，杜绝重大质量事故。
7.2 质量保证体系
建立健全质量保证体系，明确各岗位人员的质量职责，形成全员参与、全过程控制的质量管理机制。质量保证体系包括质量管理组织机构、质量管理制度、质量控制流程等。
质量管理组织机构包括项目经理、技术负责人、质量负责人、质量员等，明确各岗位人员的质量职责和权限。质量管理制度包括材料进场检验制度、施工过程质量控制制度、质量验收制度、质量事故处理制度等，确保质量管理工作有章可循。
质量控制流程包括施工准备阶段质量控制、施工过程质量控制、竣工验收阶段质量控制等，对工程质量进行全过程控制。
7.3 质量控制措施
施工准备阶段质量控制包括设计图纸会审、施工技术方案编制、材料和设备进场检验等。设计图纸会审应确保设计图纸的准确性和可行性，施工技术方案应具有先进性和可操作性，材料和设备进场检验应确保其质量符合设计要求。
施工过程质量控制是质量管理的关键环节，需采取有效的控制措施。加强施工工艺管理，严格执行施工操作规程，确保施工工艺符合要求。加强工序质量控制，实行工序交接检验制度，上道工序不合格，不得进入下道工序施工。加强质量检验，对隐蔽工程、关键工序等进行重点检验，确保工程质量符合要求。
竣工验收阶段质量控制包括施工质量验收、专项验收和竣工验收。施工质量验收应严格按照施工质量验收规范进行，确保工程质量符合设计要求和施工规范。专项验收和竣工验收应邀请相关部门和专家参加，确保工程质量符合相关标准和要求。
7.4 质量记录与文件管理
建立完善的质量记录与文件管理制度，对施工过程中的质量记录和文件进行规范管理。质量记录包括材料进场检验记录、施工检验记录、隐蔽工程验收记录、质量评定记录等，应及时、准确、完整地填写，签字齐全。
文件管理包括设计文件、施工技术文件、质量验收文件等，应分类存放，妥善保管，便于查阅。质量记录和文件应在工程竣工验收后，按照档案管理要求进行整理归档，保存期限符合相关规定。
八、结论
本施工方案详细阐述了电池储能工程的施工准备、主要施工流程、系统调试、验收、安全与环保管理、施工进度计划与控制、质量保证措施等内容，为电池储能工程的施工提供了全面的技术指导。在施工过程中，应严格按照本方案的要求组织施工，确保工程质量、安全、进度和环保目标的实现。
同时，应根据工程的实际情况和现场条件，对施工方案进行动态调整和优化，不断提高施工管理水平和技术水平。通过科学合理的施工组织和管理，确保电池储能工程的顺利实施，为电网的安全稳定运行和能源结构的优化调整提供有力的支撑。
