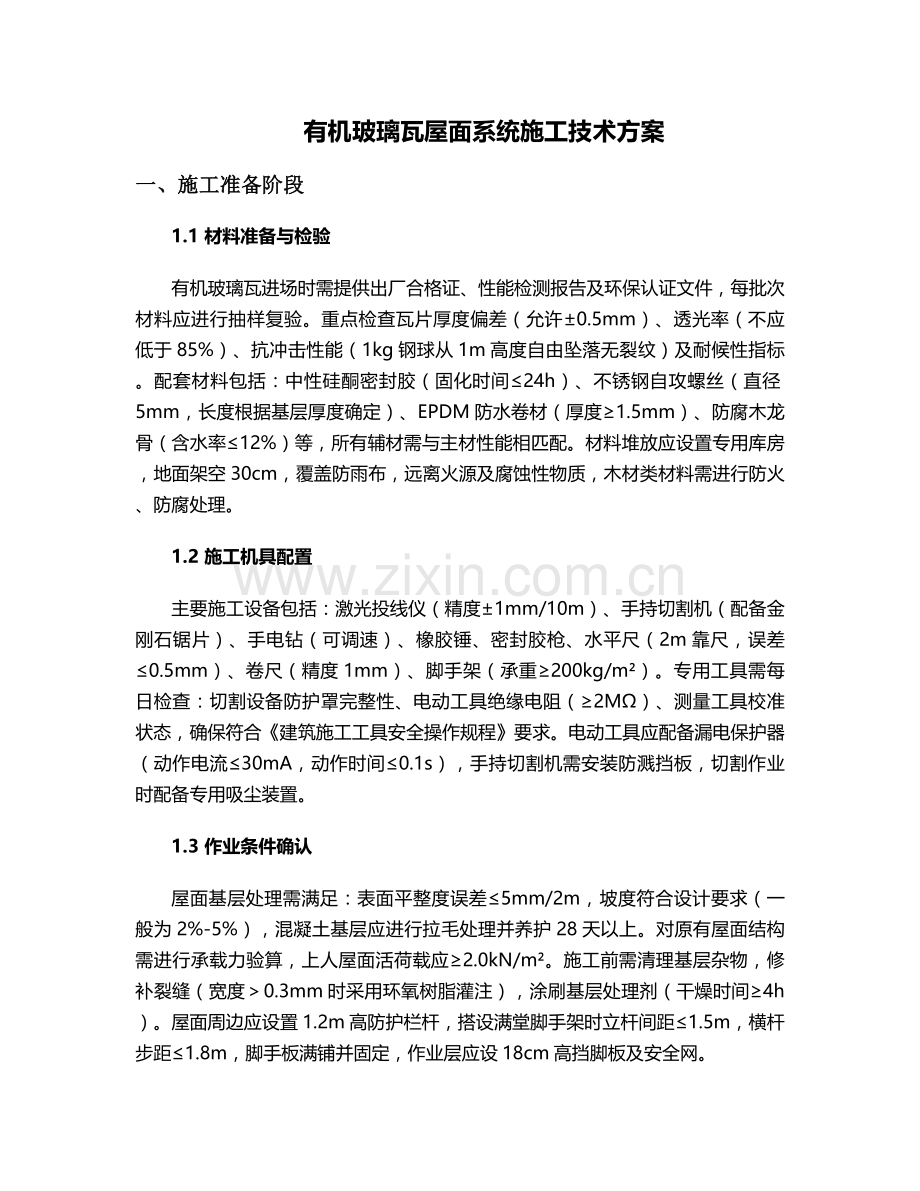

有机玻璃瓦屋面系统施工技术方案
一、施工准备阶段
1.1 材料准备与检验
有机玻璃瓦进场时需提供出厂合格证、性能检测报告及环保认证文件，每批次材料应进行抽样复验。重点检查瓦片厚度偏差（允许±0.5mm）、透光率（不应低于85%）、抗冲击性能（1kg钢球从1m高度自由坠落无裂纹）及耐候性指标。配套材料包括：中性硅酮密封胶（固化时间≤24h）、不锈钢自攻螺丝（直径5mm，长度根据基层厚度确定）、EPDM防水卷材（厚度≥1.5mm）、防腐木龙骨（含水率≤12%）等，所有辅材需与主材性能相匹配。材料堆放应设置专用库房，地面架空30cm，覆盖防雨布，远离火源及腐蚀性物质，木材类材料需进行防火、防腐处理。
1.2 施工机具配置
主要施工设备包括：激光投线仪（精度±1mm/10m）、手持切割机（配备金刚石锯片）、手电钻（可调速）、橡胶锤、密封胶枪、水平尺（2m靠尺，误差≤0.5mm）、卷尺（精度1mm）、脚手架（承重≥200kg/m²）。专用工具需每日检查：切割设备防护罩完整性、电动工具绝缘电阻（≥2MΩ）、测量工具校准状态，确保符合《建筑施工工具安全操作规程》要求。电动工具应配备漏电保护器（动作电流≤30mA，动作时间≤0.1s），手持切割机需安装防溅挡板，切割作业时配备专用吸尘装置。
1.3 作业条件确认
屋面基层处理需满足：表面平整度误差≤5mm/2m，坡度符合设计要求（一般为2%-5%），混凝土基层应进行拉毛处理并养护28天以上。对原有屋面结构需进行承载力验算，上人屋面活荷载应≥2.0kN/m²。施工前需清理基层杂物，修补裂缝（宽度＞0.3mm时采用环氧树脂灌注），涂刷基层处理剂（干燥时间≥4h）。屋面周边应设置1.2m高防护栏杆，搭设满堂脚手架时立杆间距≤1.5m，横杆步距≤1.8m，脚手板满铺并固定，作业层应设18cm高挡脚板及安全网。

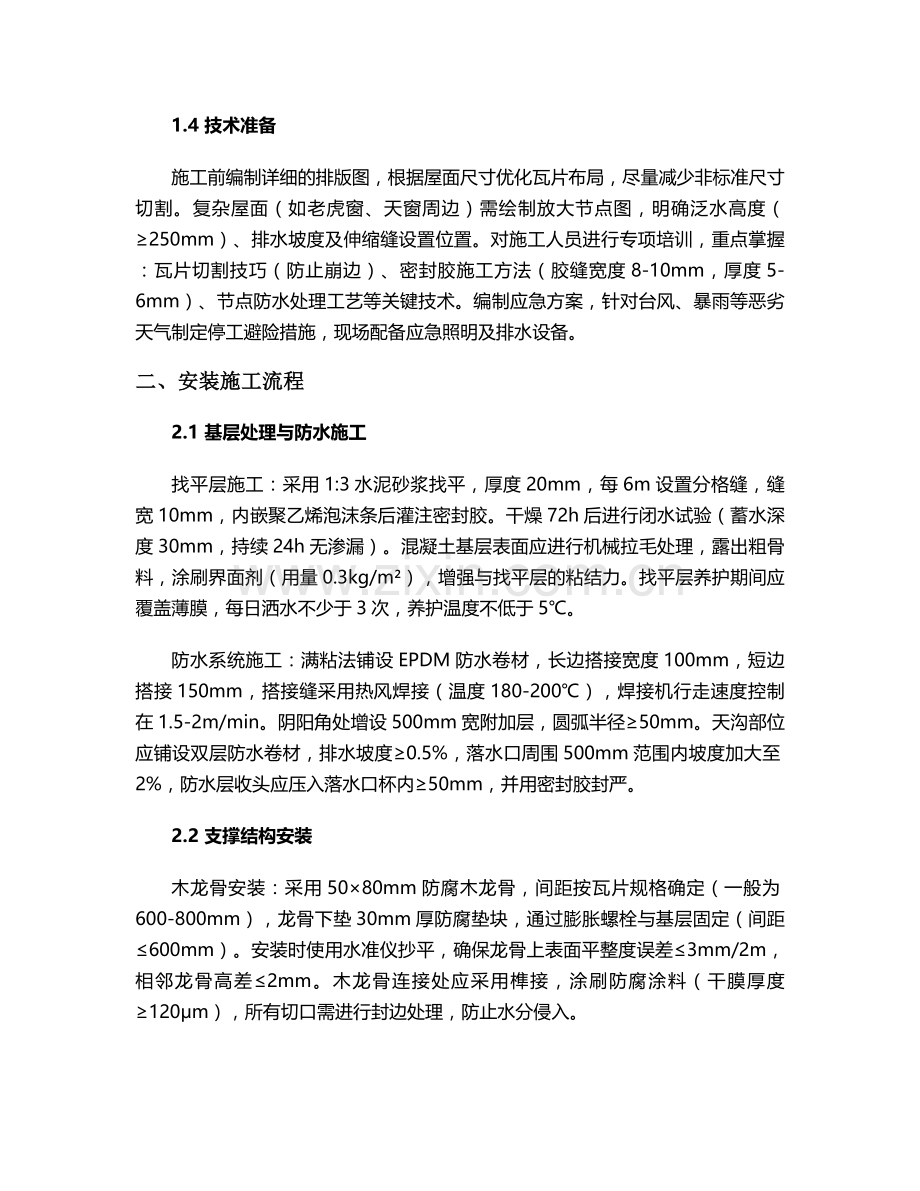

1.4 技术准备
施工前编制详细的排版图，根据屋面尺寸优化瓦片布局，尽量减少非标准尺寸切割。复杂屋面（如老虎窗、天窗周边）需绘制放大节点图，明确泛水高度（≥250mm）、排水坡度及伸缩缝设置位置。对施工人员进行专项培训，重点掌握：瓦片切割技巧（防止崩边）、密封胶施工方法（胶缝宽度8-10mm，厚度5-6mm）、节点防水处理工艺等关键技术。编制应急方案，针对台风、暴雨等恶劣天气制定停工避险措施，现场配备应急照明及排水设备。
二、安装施工流程
2.1 基层处理与防水施工
找平层施工：采用1:3水泥砂浆找平，厚度20mm，每6m设置分格缝，缝宽10mm，内嵌聚乙烯泡沫条后灌注密封胶。干燥72h后进行闭水试验（蓄水深度30mm，持续24h无渗漏）。混凝土基层表面应进行机械拉毛处理，露出粗骨料，涂刷界面剂（用量0.3kg/m²），增强与找平层的粘结力。找平层养护期间应覆盖薄膜，每日洒水不少于3次，养护温度不低于5℃。
防水系统施工：满粘法铺设EPDM防水卷材，长边搭接宽度100mm，短边搭接150mm，搭接缝采用热风焊接（温度180-200℃），焊接机行走速度控制在1.5-2m/min。阴阳角处增设500mm宽附加层，圆弧半径≥50mm。天沟部位应铺设双层防水卷材，排水坡度≥0.5%，落水口周围500mm范围内坡度加大至2%，防水层收头应压入落水口杯内≥50mm，并用密封胶封严。
2.2 支撑结构安装
木龙骨安装：采用50×80mm防腐木龙骨，间距按瓦片规格确定（一般为600-800mm），龙骨下垫30mm厚防腐垫块，通过膨胀螺栓与基层固定（间距≤600mm）。安装时使用水准仪抄平，确保龙骨上表面平整度误差≤3mm/2m，相邻龙骨高差≤2mm。木龙骨连接处应采用榫接，涂刷防腐涂料（干膜厚度≥120μm），所有切口需进行封边处理，防止水分侵入。
金属支架安装：在混凝土基层直接安装时，采用L50×5角钢支架，表面热镀锌处理（锌层厚度≥85μm），支架间距根据抗风掀验算确定，螺栓埋深≥10d（d为螺栓直径），扭矩值控制在35-40N·m。支架与基层之间应设置绝缘垫片，防止电化学腐蚀，金属构件焊接处需涂刷两道防锈漆及一道面漆，干膜总厚度≥150μm。
2.3 瓦片安装工艺
弹线定位：从屋脊向檐口弹出纵向控制线，间距偏差≤5mm；沿檐口弹出水平控制线，每10m设置高程控制点。天沟、檐口等部位应增设附加控制线。弹线采用墨斗或激光投线仪，控制线应清晰耐久，交叉点做标记，便于后续安装校准。
瓦片铺设：按照“从下到上、从左到右”的顺序铺设，檐口第一排瓦片伸出檐口50-70mm，上下排搭接长度≥150mm，左右搭接≥50mm。采用不锈钢自攻螺丝固定，每片瓦固定点不少于4个，螺丝应位于波峰顶部，拧紧后螺丝头应低于瓦面1-2mm，不得破坏防水基层。螺丝配备防水垫圈（直径≥15mm），安装前在垫圈下涂刷密封胶，形成防水隔离层。
切割处理：异形部位切割时，使用专用夹具固定瓦片，切割线距螺丝孔边缘≥30mm，切口处需用密封胶封边（宽度≥10mm）。曲面屋面采用热弯工艺时，加热温度控制在80-100℃，弯曲半径≥500mm，避免过度弯曲产生内应力。切割作业应在专用工作台进行，切割废料应及时清理，防止划伤已安装瓦片。
2.4 节点密封处理
搭接缝处理：瓦片横向搭接处采用“三层密封法”：底层涂刷基层处理剂，中层填充三元乙丙橡胶条（直径比缝宽大20%），表层打注中性硅酮密封胶，胶缝呈弧形（半径10mm），确保胶缝饱满无气泡。密封胶施工前需清理接缝内杂物，用无绒布蘸丙酮擦拭表面，胶枪匀速移动，确保胶缝连续平整，施工后24h内避免淋雨或踩踏。
特殊节点处理：屋脊处采用专用脊瓦，与主瓦搭接长度≥200mm，底部铺设200mm宽防水垫层；管道根部设置防水套管，高出瓦面300mm，根部做圆锥台处理（坡度1:5），分层涂刷聚氨酯防水涂料（总厚度≥2mm）；天窗周边预留50mm伸缩缝，内嵌泡沫棒后打胶密封，附加层延伸至天窗侧板150mm。所有穿出屋面的构件均应设置防水台，高度≥250mm，与瓦片之间用柔性密封材料填充。
三、质量控制体系
3.1 过程质量检查
分项工程检验：每完成100m²屋面铺设进行一次分项检验，检查项目包括：
· 瓦片平整度：2m靠尺检查，误差≤3mm
· 搭接尺寸：用钢卷尺实测，允许偏差±10mm
· 固定点数量：每片瓦不少于4个，抽查比例10%
· 密封胶质量：连续饱满，无裂纹、气泡，固化后硬度≥邵氏A60
隐蔽工程验收：支撑结构安装完成后需进行隐蔽验收，检查内容包括：龙骨间距（允许偏差±10mm）、防腐处理情况、螺栓埋深及扭矩值（采用扭矩扳手检测）、防水附加层完整性，验收合格后方可进入下道工序。隐蔽工程验收需留存影像资料，填写验收记录并由各方签字确认。
3.2 质量通病防治
渗漏防治措施：针对可能出现的渗漏点采取预控措施：
· 螺丝孔密封：采用“螺丝+防水垫圈+密封胶”三重防护，垫圈直径≥15mm
· 温度变形控制：大面积铺设时每10m设置伸缩缝（宽度20mm），采用弹性密封材料填充
· 排水通畅保障：天沟坡度≥0.5%，落水口周边500mm范围内坡度加大至2%，安装过滤网罩
表面缺陷处理：施工中出现的划痕（深度＜0.2mm）可采用抛光膏修复；边缘崩边（长度＜50mm）用密封胶填补；透光率不足区域需整片更换，确保屋面整体透光均匀度偏差≤5%。瓦片表面污染应及时用中性清洁剂清洗，避免使用溶剂型清洗剂，防止材料老化。
3.3 验收标准执行
工程验收分为：
· 主控项目：材料性能、防水性能、承载力、抗风掀性能（风荷载≥1.5kN/m²）
· 一般项目：表面平整度、搭接尺寸、密封胶外观、排水坡度
验收时应提供：材料合格证及检测报告、隐蔽工程记录、施工日志、淋水试验记录（持续1h，每20m²设置一个观察点）、雨后观察记录（连续观察3次降雨），验收标准符合《屋面工程质量验收规范》要求。验收合格后签署验收文件，纳入工程技术档案存档。
四、安全文明施工
4.1 高空作业防护
脚手架搭设需满足：立杆间距≤1.5m，横杆步距≤1.8m，设置连续剪刀撑（角度45°-60°），作业层满铺脚手板（搭接长度≥150mm），外侧设1.2m高防护栏杆及18cm高挡脚板。施工人员必须佩戴双钩安全带（静荷载≥15kN），安全带应固定在独立生命绳上（承重≥15kN），严禁在屋面边缘1.5m范围内无防护作业。高空作业所用工具应放入工具袋，材料传递严禁抛掷，屋面堆放材料荷载不得超过设计活荷载。
4.2 用电安全管理
施工现场临时用电采用TN-S系统，配电箱设置三级配电两级保护，漏电保护器动作电流≤30mA，动作时间≤0.1s。电动工具使用前应进行绝缘测试，潮湿环境作业需配备防水配电箱，电缆架空高度≥2.5m，严禁拖地敷设。夜间施工应设置投光灯（照度≥50lux），照明线路需架空或穿管保护，严禁私拉乱接电线，配电箱应上锁并设专人管理。
4.3 消防安全措施
施工现场严禁吸烟，动火作业需办理动火许可证，配备2具4kg干粉灭火器（每50m²配置1组），切割作业时设置接火斗（防火棉布厚度≥5mm）。易燃材料（密封胶、清洗剂等）应单独存放，与火源保持≥10m距离，废弃胶桶需盖紧后集中回收。施工现场应设置消防通道（宽度≥3.5m），消防器材应定期检查，确保完好有效，动火作业后需清理现场，确认无火灾隐患后方可离开。
4.4 环境保护要求
切割作业应采取湿法施工（喷水降尘），粉尘排放浓度≤8mg/m³。噪声控制：白天≤70dB，夜间（22:00-6:00）禁止施工。施工垃圾分类存放，有机玻璃边角料回收率≥90%，密封胶容器需交由专业机构处理，不得随意丢弃。施工现场设置洗车平台，车辆出场前冲洗轮胎，防止扬尘污染，施工废水经沉淀后排放，严禁油污直接排放。
五、成品保护与维护
5.1 施工期保护
已安装的瓦片表面应覆盖防水布（透气型），严禁直接踩踏瓦片，行走时应铺设木板（宽度≥300mm，厚度≥20mm）分散荷载。屋面严禁堆放重物，施工机具应放置在专用垫板上，避免划伤瓦面。交叉作业时应设置隔离层，防止其他工序对屋面造成污染或损坏，每日施工结束后清理屋面杂物，检查瓦片固定情况。
5.2 交付前维护
竣工前应对屋面进行全面清理，去除保护膜、胶痕及污渍，采用中性清洁剂配合软布擦拭，严禁使用钢丝球或硬物刮擦。检查密封胶完整性，对开裂、气泡等缺陷进行修补，确保防水性能。屋面排水系统应进行通水试验，确保排水通畅，落水口过滤网应清理干净，防止堵塞。
5.3 后期使用维护
使用方应定期检查屋面状况（建议每季度一次），及时清理天沟杂物，保持排水通畅。极端天气（台风、暴雨）后应进行专项检查，重点检查瓦片固定情况及密封胶状态。发现瓦片破损、螺丝松动等问题应及时修复，更换瓦片时应采用同型号产品，确保搭接尺寸及防水性能。密封胶正常使用年限为5-8年，达到使用年限后应整体检查，必要时进行更换，维护记录应存档备查。
六、应急预案
6.1 突发事件处理
暴雨天气：立即停止施工，人员撤离至安全区域，检查屋面排水系统，必要时设置临时排水泵（扬程≥10m，流量≥10m³/h）。雨后检查屋面基层含水率，待干燥后（含水率≤9%）方可继续施工。
强风预警：风速≥10.8m/s（6级风）时停止高空作业，固定脚手架及屋面材料，人员撤离至地面。风后检查脚手架稳定性、瓦片固定情况，确认安全后方可复工。
火灾事故：立即切断电源，使用现场灭火器扑救初期火灾，同时拨打119报警，组织人员疏散，保护现场。火灾扑灭后检查结构安全，评估损失并制定修复方案。
6.2 应急资源配置
现场应配备：急救箱（含常用药品及包扎材料）、应急照明（连续照明时间≥3h）、通讯设备（确保信号畅通）、备用防水卷材（≥100m²）、密封胶（≥50支）及工具。应急联络表应张贴于施工现场，明确管理人员及急救中心联系方式，定期组织应急演练，提高应急处置能力。
本方案未尽事宜，应严格按照国家现行相关规范标准执行，施工过程中需接受监理单位监督，确保工程质量与安全。
