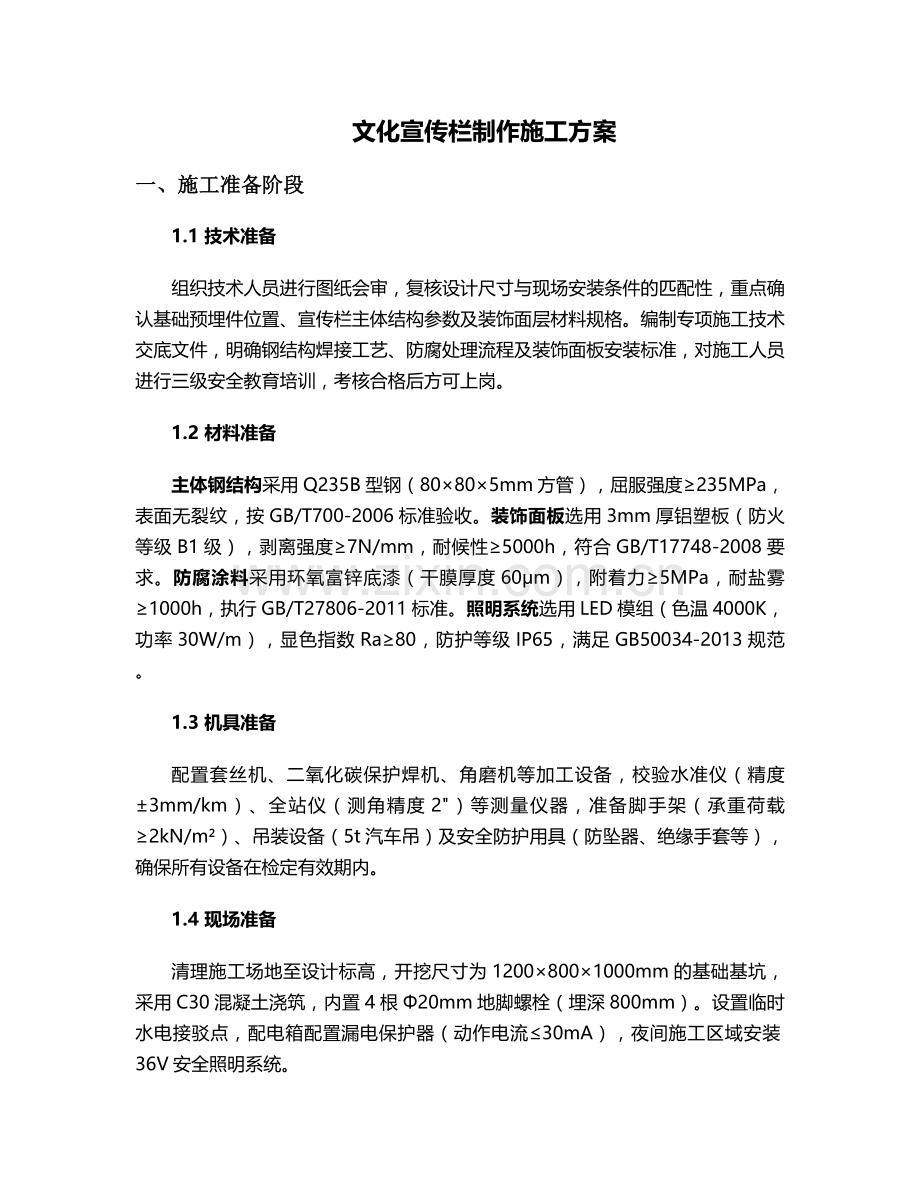

文化宣传栏制作施工方案
一、施工准备阶段
1.1 技术准备
组织技术人员进行图纸会审，复核设计尺寸与现场安装条件的匹配性，重点确认基础预埋件位置、宣传栏主体结构参数及装饰面层材料规格。编制专项施工技术交底文件，明确钢结构焊接工艺、防腐处理流程及装饰面板安装标准，对施工人员进行三级安全教育培训，考核合格后方可上岗。
1.2 材料准备
主体钢结构采用Q235B型钢（80×80×5mm方管），屈服强度≥235MPa，表面无裂纹，按GB/T700-2006标准验收。装饰面板选用3mm厚铝塑板（防火等级B1级），剥离强度≥7N/mm，耐候性≥5000h，符合GB/T17748-2008要求。防腐涂料采用环氧富锌底漆（干膜厚度60μm），附着力≥5MPa，耐盐雾≥1000h，执行GB/T27806-2011标准。照明系统选用LED模组（色温4000K，功率30W/m），显色指数Ra≥80，防护等级IP65，满足GB50034-2013规范。
1.3 机具准备
配置套丝机、二氧化碳保护焊机、角磨机等加工设备，校验水准仪（精度±3mm/km）、全站仪（测角精度2"）等测量仪器，准备脚手架（承重荷载≥2kN/m²）、吊装设备（5t汽车吊）及安全防护用具（防坠器、绝缘手套等），确保所有设备在检定有效期内。
1.4 现场准备
清理施工场地至设计标高，开挖尺寸为1200×800×1000mm的基础基坑，采用C30混凝土浇筑，内置4根Φ20mm地脚螺栓（埋深800mm）。设置临时水电接驳点，配电箱配置漏电保护器（动作电流≤30mA），夜间施工区域安装36V安全照明系统。

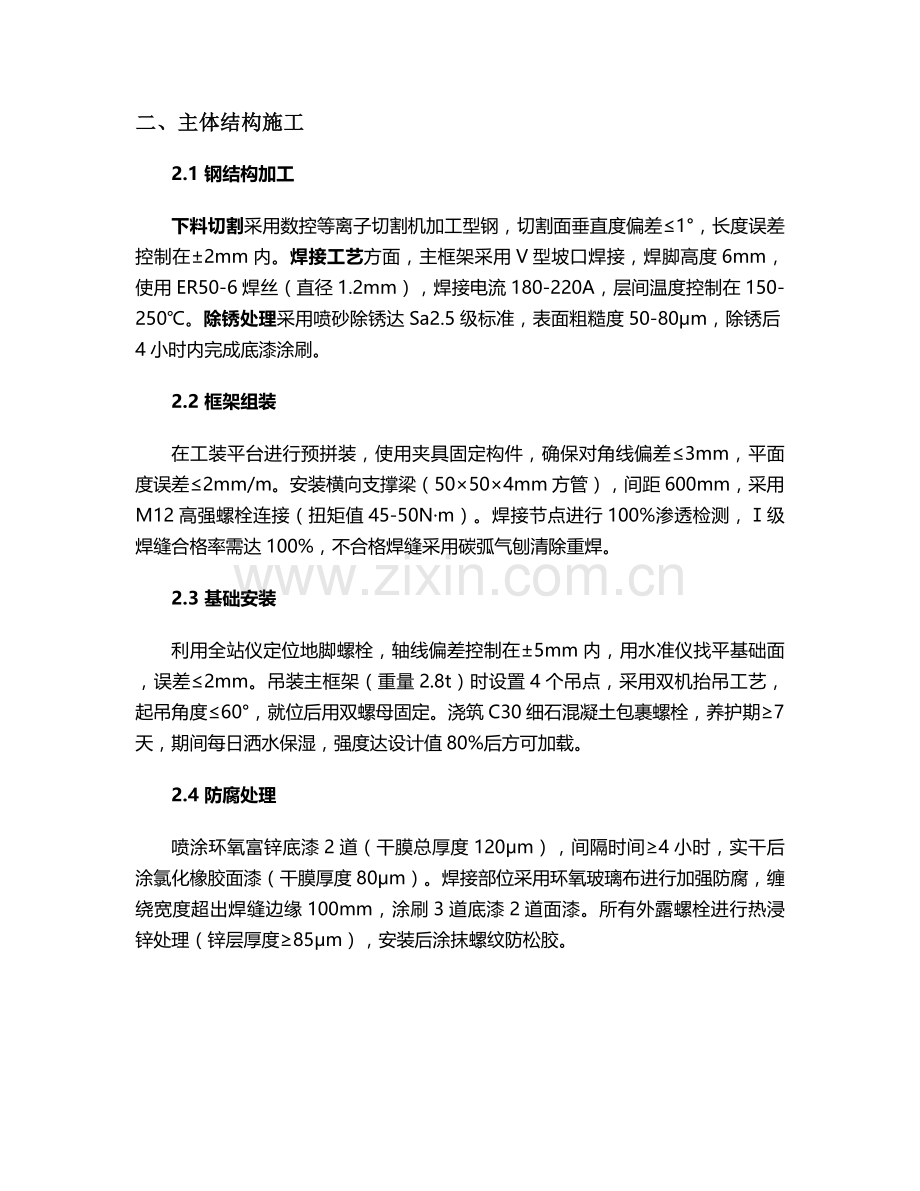

二、主体结构施工
2.1 钢结构加工
下料切割采用数控等离子切割机加工型钢，切割面垂直度偏差≤1°，长度误差控制在±2mm内。焊接工艺方面，主框架采用V型坡口焊接，焊脚高度6mm，使用ER50-6焊丝（直径1.2mm），焊接电流180-220A，层间温度控制在150-250℃。除锈处理采用喷砂除锈达Sa2.5级标准，表面粗糙度50-80μm，除锈后4小时内完成底漆涂刷。
2.2 框架组装
在工装平台进行预拼装，使用夹具固定构件，确保对角线偏差≤3mm，平面度误差≤2mm/m。安装横向支撑梁（50×50×4mm方管），间距600mm，采用M12高强螺栓连接（扭矩值45-50N·m）。焊接节点进行100%渗透检测，Ⅰ级焊缝合格率需达100%，不合格焊缝采用碳弧气刨清除重焊。
2.3 基础安装
利用全站仪定位地脚螺栓，轴线偏差控制在±5mm内，用水准仪找平基础面，误差≤2mm。吊装主框架（重量2.8t）时设置4个吊点，采用双机抬吊工艺，起吊角度≤60°，就位后用双螺母固定。浇筑C30细石混凝土包裹螺栓，养护期≥7天，期间每日洒水保湿，强度达设计值80%后方可加载。
2.4 防腐处理
喷涂环氧富锌底漆2道（干膜总厚度120μm），间隔时间≥4小时，实干后涂氯化橡胶面漆（干膜厚度80μm）。焊接部位采用环氧玻璃布进行加强防腐，缠绕宽度超出焊缝边缘100mm，涂刷3道底漆2道面漆。所有外露螺栓进行热浸锌处理（锌层厚度≥85μm），安装后涂抹螺纹防松胶。
三、装饰装修工程
3.1 面板安装
铝塑板按设计尺寸切割（留缝宽度5mm），采用双面胶带（厚度3mm）与结构框架预固定，四周用不锈钢自攻螺丝（M4×16mm）加固，间距≤300mm。安装压条（30×15mm铝合金型材），接缝处打中性硅酮密封胶（宽度8mm，厚度5mm），胶面需连续平滑无气泡。玻璃橱窗采用6+6夹胶钢化玻璃（透光率≥85%），使用不锈钢驳接爪固定，玻璃边缘与框架间隙填充防火棉。
3.2 照明系统安装
LED灯带（功率密度15W/m）固定间距200mm，导线穿Φ20mmPVC管暗敷，接头处做防水处理。配置时控开关（精度±1min），设置每日18:00-22:00自动照明，应急电源连续供电时间≥90min。灯具安装高度2.5m处照度≥300lux，均匀度≥0.7，经照度仪检测合格后方可通电试运行。
3.3 文化元素制作
采用UV喷绘工艺制作宣传画面（分辨率300dpi），画面拼接处重叠5mm，使用弱溶剂墨水（耐晒等级7级）。立体字采用10mm厚亚克力雕刻（误差≤0.5mm），背面粘贴3M反光膜，通过不锈钢支架固定于面板表面。浮雕装饰采用GRG材料预制（密度≥1.8g/cm³），安装后进行仿铜漆喷涂，分底漆、中涂、面漆三道工序完成。
3.4 附属设施安装
液压开启撑杆（支撑力800N）确保橱窗开启角度60°，关闭后密封性能达IP54等级。设置垃圾分类回收箱（容量60L），与宣传栏主体采用榫卯结构连接，表面做氟碳喷涂处理。配置USB充电口（输出5V/2A），安装于1.2m高度位置，内部设置过载保护装置。
四、质量验收标准
4.1 结构验收
钢结构垂直度偏差≤H/1000且≤15mm，侧向弯曲矢高≤L/1500且≤10mm，节点位移≤3mm。基础工程混凝土强度≥30MPa，表面平整度≤5mm/2m，预埋件位置偏差≤10mm。防腐涂层附着力测试≥5MPa，涂层厚度偏差±10%，无针孔、流挂等缺陷。
4.2 装饰验收
面板工程接缝高低差≤1mm，表面平整度≤3mm/2m，胶缝宽度偏差±0.5mm。照明系统接地电阻≤4Ω，绝缘电阻≥0.5MΩ，连续通电试运行72小时无故障。功能测试橱窗开启力≤50N，液压撑杆保压性能24小时压降≤5%，充电口输出电压波动≤±5%。
4.3 验收流程
施工单位自检合格后提交验收申请，监理工程师审查质保资料（含材料合格证、检测报告等）。组织四方验收（建设、设计、监理、施工），对关键项目进行抽样检测（抽样比例≥30%）。验收不合格项签发整改通知书，限期整改后复验，直至所有项目符合GB50300-2013验收标准。
五、安全文明施工
5.1 安全防护
高空作业设置双层防护网（网目密度≥2000目/m²），作业人员佩戴双钩安全带（静负荷≥15kN）。临时用电采用TN-S接零保护系统，配电箱实行"一机一闸一漏"管理，电缆架空高度≥2.5m。焊接作业配备移动式灭火器（2个4kg干粉灭火器），设置接火斗（防火棉厚度≥50mm）。
5.2 环保措施
切割废料回收率≥95%，油漆桶交由有资质单位回收处理，噪声控制在昼间≤70dB、夜间≤55dB。施工现场洒水降尘（每日4次），PM10浓度≤0.5mg/m³，裸土覆盖率100%。混凝土养护采用节水型喷雾器，施工废水经三级沉淀后排放（SS≤150mg/L）。
5.3 应急预案
编制高处坠落、火灾、触电等专项应急预案，配备急救箱（含止血带、担架等），每月组织1次应急演练，演练记录存档备查。设置应急通道（宽度≥1.2m），夜间悬挂警示灯（闪烁频率15-30次/min）。
六、施工进度计划
施工阶段
工作内容
工期（天）
资源配置
关键节点
准备阶段
材料采购、技术交底
7
技术员2人、材料员1人
图纸会审完成
基础施工
基坑开挖、混凝土浇筑
10
木工3人、混凝土工5人
基础强度达标
钢结构工程
加工、安装、防腐
15
焊工4人、起重工2人
主框架吊装就位
装饰工程
面板安装、照明调试
12
装饰工6人、电工2人
画面安装完成
验收交付
功能测试、资料归档
5
质检员2人、安全员1人
四方验收合格
七、成品保护与维护
7.1 成品保护措施
加工完成的钢结构件采用塑料薄膜包裹，运输过程中使用定制钢架固定，防止变形。玻璃板块采用立式存放，板块间夹垫软木垫块，安装完成后张贴保护膜。宣传栏整体安装后设置防护围栏（高度1.2m），悬挂"禁止攀爬"警示牌。
7.2 维护保养方案
日常维护每周清洁表面灰尘，每月检查螺栓紧固度，每季度更换损坏灯具。定期保养每年进行一次防腐涂层检测，对锈蚀部位进行喷砂除锈后重涂。应急处理建立24小时响应机制，接到故障通知后2小时内到场处理，重大故障48小时内修复。
本方案严格遵循《建筑钢结构焊接技术规程》（JGJ81-2012）、《户外广告设施技术规范》（CJJ149-2010）等标准编制，施工过程中需接受监理单位全程监督，确保工程质量符合设计要求。
