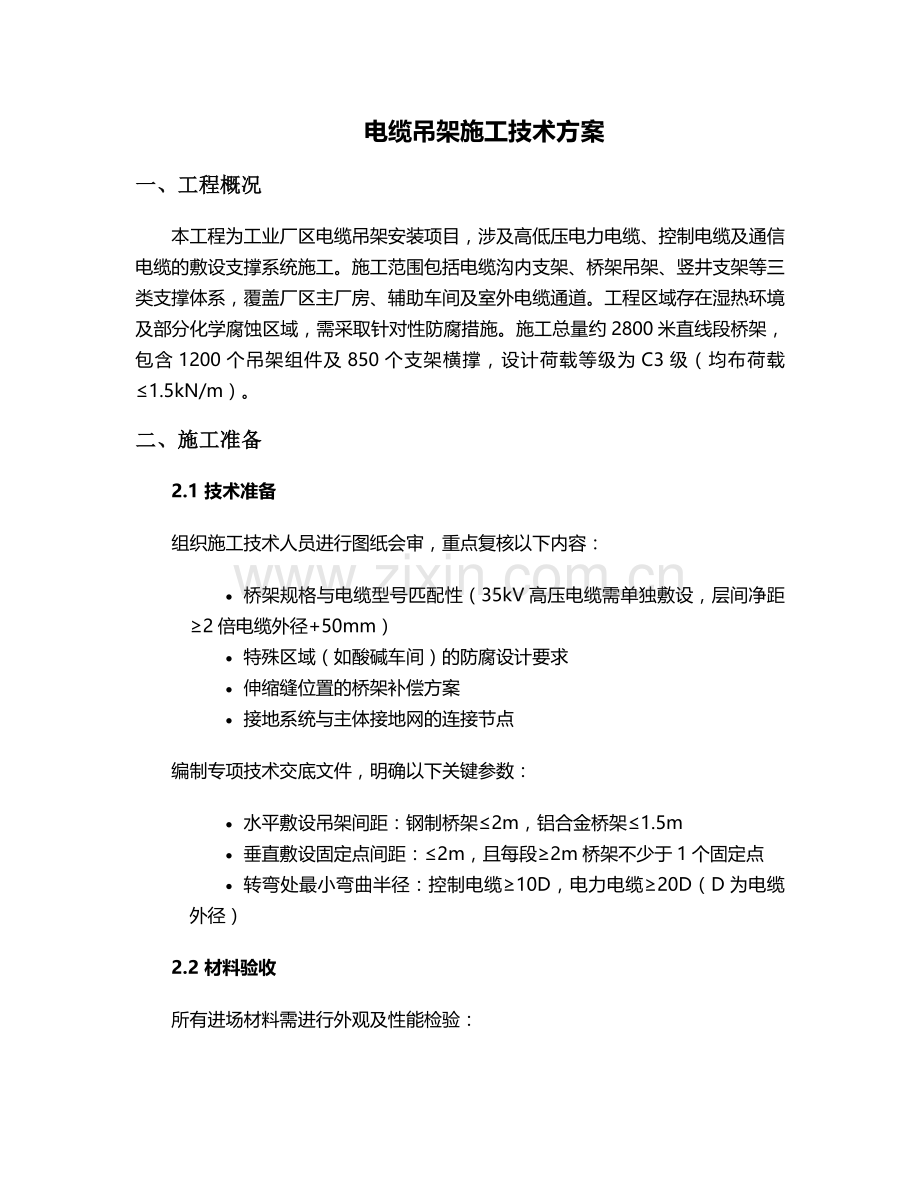

电缆吊架施工技术方案
一、工程概况
本工程为工业厂区电缆吊架安装项目，涉及高低压电力电缆、控制电缆及通信电缆的敷设支撑系统施工。施工范围包括电缆沟内支架、桥架吊架、竖井支架等三类支撑体系，覆盖厂区主厂房、辅助车间及室外电缆通道。工程区域存在湿热环境及部分化学腐蚀区域，需采取针对性防腐措施。施工总量约2800米直线段桥架，包含1200个吊架组件及850个支架横撑，设计荷载等级为C3级（均布荷载≤1.5kN/m）。
二、施工准备
2.1 技术准备
组织施工技术人员进行图纸会审，重点复核以下内容：
· 桥架规格与电缆型号匹配性（35kV高压电缆需单独敷设，层间净距≥2倍电缆外径+50mm）
· 特殊区域（如酸碱车间）的防腐设计要求
· 伸缩缝位置的桥架补偿方案
· 接地系统与主体接地网的连接节点
编制专项技术交底文件，明确以下关键参数：
· 水平敷设吊架间距：钢制桥架≤2m，铝合金桥架≤1.5m
· 垂直敷设固定点间距：≤2m，且每段≥2m桥架不少于1个固定点
· 转弯处最小弯曲半径：控制电缆≥10D，电力电缆≥20D（D为电缆外径）
2.2 材料验收
所有进场材料需进行外观及性能检验：
1. 钢材检验：
o 角钢应平直，无明显扭曲，下料偏差≤5mm
o 切口无卷边、毛刺，靠通道侧需做钝化处理
o 焊接件焊缝饱满，无夹渣、咬边，焊渣清除干净
2. 防腐质量：
o 热镀锌层厚度≥85μm，表面无起皮、气泡
o 环氧煤沥青漆涂层需达到干膜厚度≥120μm（底漆两道+面漆两道）
o 铝合金桥架表面阳极氧化膜厚度≥10μm
3. 辅材要求：
o 膨胀螺栓应匹配基材强度，M10膨胀螺栓抗拉承载力≥15kN
o 防电化腐蚀垫片采用氯丁橡胶板，厚度≥3mm
o 防火堵料需提供耐火极限≥180min的检测报告
2.3 机具准备
配置专用施工机具：
· 切割设备：砂轮切割机（配备直径125mm切割片）、等离子切割机
· 焊接设备：直流弧焊机（电流调节范围50-315A）、焊条烘干箱
· 测量工具：激光投线仪（精度±1mm/5m）、水准仪（精度±0.5mm）、扭矩扳手（量程0-50N·m）
· 防腐工具：喷砂设备（用于表面处理）、高压无气喷涂机（喷嘴直径0.4mm）
三、主要施工工艺
3.1 支架加工制作
采用模具化加工确保精度：
1. 下料切割：
o 使用数控切割机进行批量下料，误差控制在±2mm
o 切口采用角磨机进行45°钝化处理，去除毛刺
o 对于Z字型支架，采用液压折弯机冷弯成型，弯曲半径≥2.5倍角钢厚度
2. 焊接工艺：
o 采用E4303焊条，焊接电流控制在90-120A
o 横撑与立柱焊接采用双面角焊，焊脚高度≥6mm
o 焊接后进行24小时自然时效，消除焊接应力
3. 防腐处理：
o 喷砂除锈达到Sa2.5级（表面无可见油脂、氧化皮，呈现均匀金属本色）
o 热浸镀锌前进行助镀处理，锌液温度控制在440-460℃
o 镀锌完成后进行铬酸盐钝化，钝化膜耐中性盐雾试验≥96h
3.2 测量放线
1. 基准线设置：
o 沿桥架走向弹出墨线，水平偏差≤5mm/10m
o 采用水准仪测定标高控制线，误差≤3mm
o 在结构柱上标记支架安装位置，使用红漆做永久标识
2. 间距定位：
o 水平段吊架按1.8m间距标记，避开结构梁位置
o 转弯处增设加强支架，距弯通起点300mm设置
o 伸缩缝两侧500mm内各设置1个固定支架
3.3 支架安装
根据不同安装场景采用差异化固定方式：
3.3.1 混凝土结构安装
· 钻孔直径比膨胀螺栓直径大2mm，深度≥螺栓埋深+10mm
· 清孔后注入锚固胶，螺栓插入后静置固化≥30min
· 采用扭矩扳手紧固，M10螺栓扭矩控制在35-40N·m
3.3.2 钢结构安装
· 采用C型钢夹具固定，夹具与钢梁间隙≤1mm
· 焊接固定时，先点焊定位，校正后满焊，焊脚高度≥8mm
· 焊接部位两侧100mm范围内需补涂防腐涂料（与原涂层一致）
3.3.3 竖井安装
· 钢结构竖井垂直度偏差≤长度的2‰，全长≤30m时设2个接地点
· 横撑水平误差≤宽度的2‰，对角线偏差≤对角线长度的0.5‰
· 竖井每隔20-30m设置明显接地点，接地电阻≤4Ω
3.4 桥架组装
1. 直线段安装：
o 采用连接板连接，缝隙≤1mm，螺栓穿向由内向外
o 螺母位于桥架外侧，垫圈采用弹簧垫圈+平垫圈组合
o 钢制桥架直线段超过30m时设置伸缩装置，预留20mm伸缩量
2. 转弯处处理：
o 水平弯通采用30°/45°/90°标准件，弯曲半径≥300mm
o 垂直弯通处增设防晃支架，距离弯通中心≤300mm
o 不同宽度桥架连接时采用变径接头，过渡段长度≥2倍宽度差
3. 多层桥架安装：
o 层间距离按设计要求，当设计无要求时：电力电缆层间≥300mm，控制电缆层间≥200mm
o 上下层支架中心线对齐，偏差≤5mm
o 层间设置防火隔板，厚度≥5mm，采用膨胀螺栓固定
3.5 接地系统施工
1. 干线连接：
o 桥架本体作为接地干线时，连接处用6mm²编织铜线跨接
o 专用接地干线采用40×4mm镀锌扁钢，与桥架每5m连接一次
o 接地螺栓采用热镀锌材质，配备防松垫圈
2. 接地测试：
o 采用四极法测量接地电阻，测试值≤4Ω
o 测试点设置在桥架始端、末端及中间位置，共不少于3处
o 测试前断开非被测接地极，测试后恢复连接并做好记录
3.6 防火封堵
穿越防火墙、楼板处实施三级封堵：
1. 基层处理：
o 清理孔洞周边杂物，修整不规则边缘
o 涂刷防火涂料底漆，干膜厚度≥50μm
2. 封堵施工：
o 第一层：填入防火包，密度≥0.8kg/dm³
o 第二层：灌注防火密封胶，厚度≥100mm
o 第三层：表面覆盖防火板，采用膨胀螺栓固定
3. 涂层防护：
o 桥架两侧各500mm范围内涂刷防火涂料，干膜厚度≥1.2mm
o 涂料应分3-4道涂刷，每道间隔≥4h
o 固化后进行粘结强度测试，≥0.15MPa
四、质量控制要点
4.1 安装精度控制
建立三级质量检查制度：
· 班组自检：重点检查以下项目：
o 支架水平度偏差≤2mm/m
o 垂直度偏差≤3mm/m
o 同一层面横撑高差≤5mm
· 质检员专检：
o 成排支架直线度偏差≤5mm/10m
o 桥架全长直线度：钢制≤10mm，铝合金≤15mm
o 伸缩装置安装间隙符合设计要求
· 监理验收：
o 采用全站仪进行整体复测
o 对关键节点进行扭矩抽检（抽检比例10%）
o 接地系统连续性测试（用毫欧表测量，电阻≤0.2Ω）
4.2 特殊部位处理
1. 腐蚀环境处理：
o 酸碱区域采用玻璃钢桥架，厚度≥6mm
o 支架与墙体之间加5mm厚氯丁橡胶垫隔离
o 螺栓连接部位采用不锈钢材质（316L）
2. 高温区域处理：
o 与热力管道平行敷设时净距≥0.5m，交叉时设隔热装置
o 采用耐高温桥架（工作温度-40℃~150℃）
o 每隔3m设置温度监测点，配备报警装置
3. 振动区域处理：
o 支架与结构体之间加装弹簧减震器（阻尼系数0.3~0.4）
o 螺栓连接处加装防松螺母（扭矩系数0.12~0.15）
o 桥架与设备连接处采用柔性过渡（金属软管长度≥300mm）
五、安全文明施工
5.1 高空作业防护
· 搭设满堂脚手架时，立杆间距≤1.5m，横杆步距≤1.8m
· 作业层设置1.2m高防护栏杆，满铺脚手板（脚手板两端用12#铁丝绑扎牢固）
· 高度超过2m的作业面设置安全网，网目密度≥2000目/100cm²
5.2 焊接作业防护
· 作业点5m范围内清除易燃物，设置接火斗（内衬防火棉）
· 配备2个8kg干粉灭火器，设专人监火
· 焊工配备专用防护用品（隔热手套、面罩、阻燃工作服）
5.3 临时用电管理
· 配电箱采用三级配电两级保护，漏电动作电流≤30mA
· 电动工具使用前进行绝缘检测（绝缘电阻≥2MΩ）
· 电缆线路架空敷设，高度≥2.5m，固定点间距≤1.5m
六、验收标准
6.1 主控项目
1. 材料性能：
o 桥架及支架材质证明文件齐全，符合设计要求
o 防腐处理方式及厚度符合规范要求
o 防火材料耐火极限检测报告有效
2. 安装牢固性：
o 支架安装后应能承受1.5倍设计荷载，无永久变形
o 膨胀螺栓抗拔力测试≥设计值的90%
o 焊接节点强度试验合格（抽样10%）
3. 接地系统：
o 接地电阻≤4Ω（设计有要求时按设计值）
o 跨接导线截面积≥4mm²（铜质）
o 接地标识清晰，位置正确
6.2 一般项目
项目
允许偏差
检验方法
支架水平度
≤2mm/m
水平仪测量
支架垂直度
≤3mm/m
线坠吊测
层间距离偏差
±5mm
钢卷尺测量
桥架接缝宽度
≤1mm
塞尺检查
全长直线度
钢制≤10mm，铝合金≤15mm
拉线测量
七、成品保护
1. 安装阶段：
o 桥架两端用塑料布封堵，防止杂物进入
o 安装完成的区域设置警示标识，禁止踩踏
o 交叉作业时采用木板覆盖保护，厚度≥18mm
2. 交付前维护：
o 清除桥架内杂物，用压缩空气吹扫（压力≤0.3MPa）
o 检查防腐层完好性，破损处及时修补
o 对螺栓连接部位进行扭矩复紧
3. 雨季防护：
o 未封闭区域的桥架两端设置排水孔（直径φ10mm）
o 接地系统每周测试一次，确保雨季接地电阻≤4Ω
o 涂刷憎水剂（用于户外桥架，提高防水性能）
八、质量记录
施工过程中形成以下质量记录文件：
· 材料进场验收记录（含材质证明、检测报告）
· 测量放线记录（附测量成果图）
· 焊接质量检查表（含焊缝检测记录）
· 接地电阻测试记录（每测试点一张记录表）
· 分项工程检验批验收记录
· 隐蔽工程验收记录（含影像资料）
· 竣工图（标注实际安装位置及偏差）
所有记录文件采用A4纸张，按专业分类整理，竣工后装订成册移交档案馆。
九、应急预案
9.1 火灾事故应急
· 立即切断起火区域电源，组织人员疏散
· 使用现场灭火器进行初期灭火（针对电气火灾使用干粉或二氧化碳灭火器）
· 拨打消防电话，同时报告项目负责人
· 火灾扑灭后保护现场，配合事故调查
9.2 高处坠落应急
· 立即停止作业，设置警戒区
· 对伤者进行初步救治（止血、固定骨折部位）
· 拨打急救电话，同时报告安全管理部门
· 检查安全防护设施，排除隐患后方可恢复作业
9.3 触电事故应急
· 立即拉闸断电或使用绝缘工具使伤者脱离电源
· 将伤者移至通风干燥处，检查呼吸心跳
· 必要时进行心肺复苏，同时拨打急救电话
· 查明触电原因，整改后方可复工
本方案未尽事宜，应遵守《建筑电气工程施工质量验收规范》（GB50303）及《电力工程电缆设计规范》（GB50217）的相关规定。施工过程中如遇设计变更，需履行变更手续并重新进行技术交底。
