杭州运河文化景观拱桥施工方案

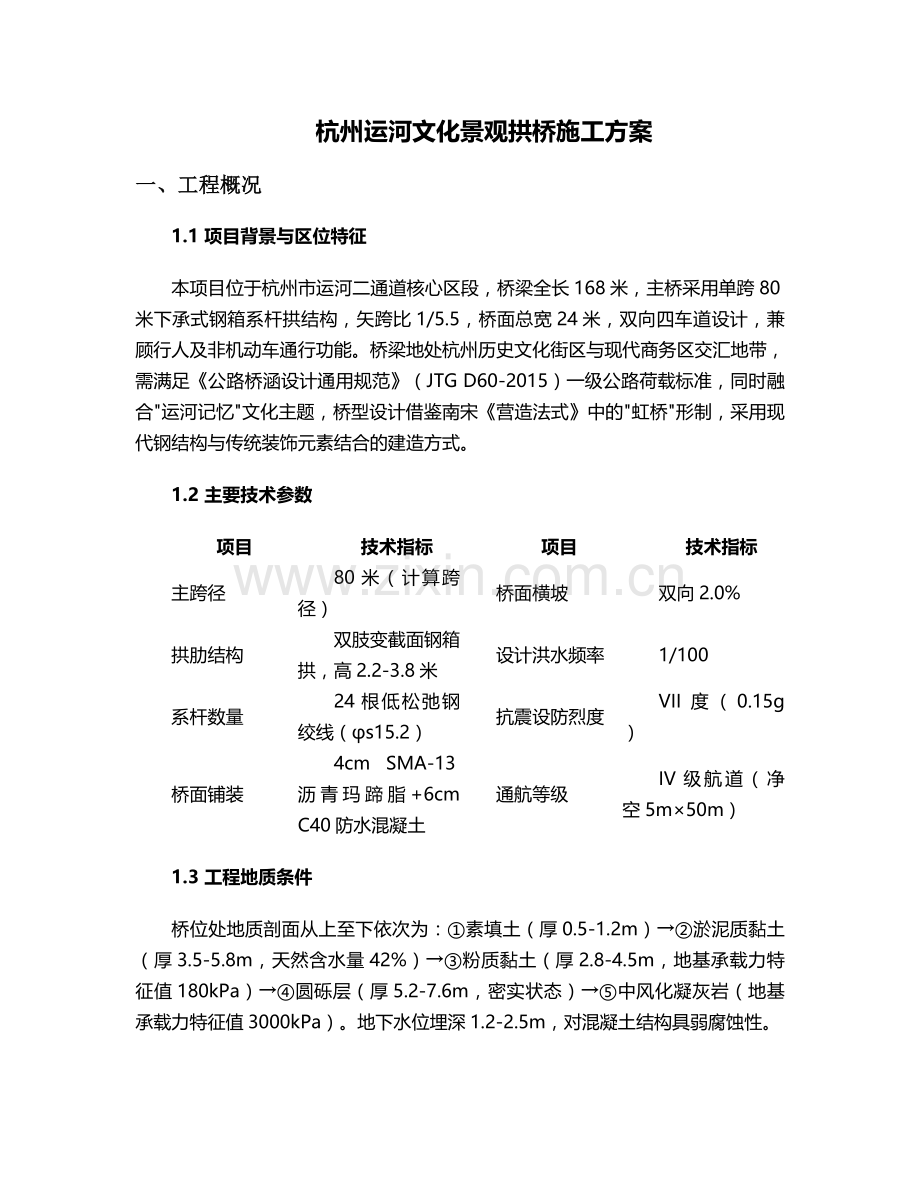

一、工程概况
1.1 项目背景与区位特征
本项目位于杭州市运河二通道核心区段，桥梁全长168米，主桥采用单跨80米下承式钢箱系杆拱结构，矢跨比1/5.5，桥面总宽24米，双向四车道设计，兼顾行人及非机动车通行功能。桥梁地处杭州历史文化街区与现代商务区交汇地带，需满足《公路桥涵设计通用规范》（JTG D60-2015）一级公路荷载标准，同时融合"运河记忆"文化主题，桥型设计借鉴南宋《营造法式》中的"虹桥"形制，采用现代钢结构与传统装饰元素结合的建造方式。
1.2 主要技术参数
项目
技术指标
项目
技术指标
主跨径
80米（计算跨径）
桥面横坡
双向2.0%
拱肋结构
双肢变截面钢箱拱，高2.2-3.8米
设计洪水频率
1/100
系杆数量
24根低松弛钢绞线（φs15.2）
抗震设防烈度
VII度（0.15g）
桥面铺装
4cm SMA-13沥青玛蹄脂+6cm C40防水混凝土
通航等级
IV级航道（净空5m×50m）
1.3 工程地质条件
桥位处地质剖面从上至下依次为：①素填土（厚0.5-1.2m）→②淤泥质黏土（厚3.5-5.8m，天然含水量42%）→③粉质黏土（厚2.8-4.5m，地基承载力特征值180kPa）→④圆砾层（厚5.2-7.6m，密实状态）→⑤中风化凝灰岩（地基承载力特征值3000kPa）。地下水位埋深1.2-2.5m，对混凝土结构具弱腐蚀性。

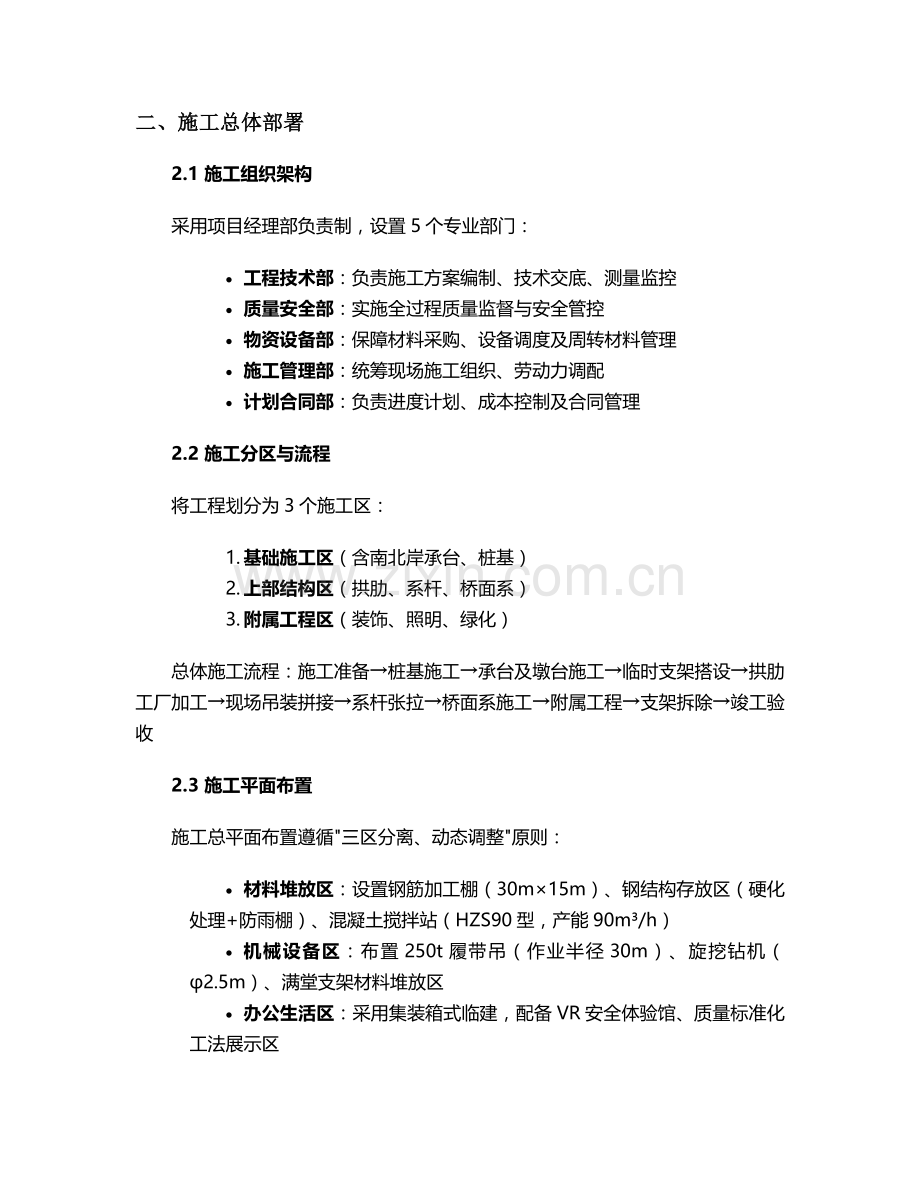

二、施工总体部署
2.1 施工组织架构
采用项目经理部负责制，设置5个专业部门：
· 工程技术部：负责施工方案编制、技术交底、测量监控
· 质量安全部：实施全过程质量监督与安全管控
· 物资设备部：保障材料采购、设备调度及周转材料管理
· 施工管理部：统筹现场施工组织、劳动力调配
· 计划合同部：负责进度计划、成本控制及合同管理
2.2 施工分区与流程
将工程划分为3个施工区：
1. 基础施工区（含南北岸承台、桩基）
2. 上部结构区（拱肋、系杆、桥面系）
3. 附属工程区（装饰、照明、绿化）
总体施工流程：施工准备→桩基施工→承台及墩台施工→临时支架搭设→拱肋工厂加工→现场吊装拼接→系杆张拉→桥面系施工→附属工程→支架拆除→竣工验收
2.3 施工平面布置
施工总平面布置遵循"三区分离、动态调整"原则：
· 材料堆放区：设置钢筋加工棚（30m×15m）、钢结构存放区（硬化处理+防雨棚）、混凝土搅拌站（HZS90型，产能90m³/h）
· 机械设备区：布置250t履带吊（作业半径30m）、旋挖钻机（φ2.5m）、满堂支架材料堆放区
· 办公生活区：采用集装箱式临建，配备VR安全体验馆、质量标准化工法展示区
· 临时便道：沿河道两岸修筑6m宽施工便道，采用20cm厚C20混凝土+15cm级配碎石基层
三、关键施工技术与工艺
3.1 基础工程施工
3.1.1 钻孔灌注桩施工
采用SR280R旋挖钻机成孔，施工要点：
1. 泥浆制备：采用膨润土（掺量8%）+纯碱（掺量0.5%）+CMC（掺量0.05%）配置护壁泥浆，泥浆比重控制在1.15-1.25，黏度22-28s
2. 成孔工艺：针对圆砾层采用牙轮钻头，中风化岩层采用筒状嵌岩钻头，钻进速度控制：黏土层1.5m/h，岩层0.8m/h
3. 钢筋笼制作：分节加工（每节9m），主筋采用直螺纹连接（I级接头），声测管采用Φ57×3.5mm无缝钢管，与钢筋笼主筋焊接固定
4. 混凝土灌注：采用导管法水下灌注，导管埋深控制在2-6m，首灌量确保导管埋深≥1.0m，混凝土坍落度180-220mm，初凝时间≥8h
3.1.2 承台施工
采用"钢板桩围堰+井点降水"方案：
1. 基坑支护：SMW工法桩（Φ850mm三轴搅拌桩，内插H700×300型钢），桩长12m，间距600mm
2. 降水系统：布设6口Φ300mm管井（深15m），配备4寸潜水泵持续降水，确保地下水位低于基底1.0m
3. 混凝土施工：分两层浇筑（每层1.5m），采用斜面分层法，插入式振捣棒（Φ50mm）振捣，初凝前进行二次抹面，覆盖薄膜+土工布养护，养护期≥14d
3.2 上部结构施工
3.2.1 临时支架体系
采用"钢管桩+贝雷梁"组合支架：
1. 支架布置：顺桥向每6m设置一组墩柱，横桥向布置8排Φ630×10mm螺旋钢管（材质Q355B），桩顶设置双拼I56a工字钢分配梁
2. 支架预压：采用分级加载法（60%→100%→120%设计荷载），每级加载后持荷24h，监测沉降量（允许偏差≤10mm），预压完成后卸载至80%设计荷载作为施工预拱度
3.2.2 拱肋加工与安装
1. 工厂加工：
o 采用三维建模技术进行分段（每节长12m，重量≤35t）
o 焊接工艺：CO₂气体保护焊，焊后24h进行100%UT探伤
o 涂装体系：环氧富锌底漆（80μm）+环氧云铁中间漆（120μm）+氟碳面漆（60μm）
2. 现场安装：
o 吊装设备：250t履带吊（主臂48m），设置4个吊点（经受力验算）
o 安装精度：轴线偏差≤5mm，高程偏差≤10mm，拱肋节段对接错边量≤1mm
o 焊接顺序：先焊纵向对接缝，后焊横向连接系，采用对称施焊减少变形
3.2.3 系杆张拉施工
采用"分批对称、分级张拉"工艺：
1. 张拉设备：YDC2500型千斤顶（额定张拉力2500kN），配套高精度压力传感器（精度0.5级）
2. 张拉顺序：先张拉短系杆（1-6号），后张拉长系杆（7-24号），每批张拉2根对称系杆
3. 控制参数：张拉控制应力σcon=0.75fptk（1395MPa），采用"双控法"（应力控制为主，伸长值校核，允许偏差±6%）
4. 持荷要求：达到控制应力后持荷5min，测量伸长值稳定后锚固
3.3 桥面系施工
1. 钢筋混凝土桥面板：
o 支架模板：18mm厚酚醛覆膜竹胶板（周转次数≥5次），支撑间距600×600mm
o 混凝土浇筑：分3段连续浇筑，采用真空吸水工艺（真空度-0.08MPa），初凝后覆盖养护
2. 沥青铺装层：
o 施工温度：沥青混合料出厂温度165-180℃，摊铺温度≥160℃，碾压终了温度≥110℃
o 碾压工艺：双钢轮压路机（初压2遍，温度150-160℃）+胶轮压路机（复压4遍，温度130-150℃）+双钢轮压路机（终压2遍，温度110-130℃）
三、施工进度计划
3.1 关键线路计划
采用Project软件编制四级进度计划体系，关键线路如下：
施工准备(45d)→钻孔灌注桩(60d)→承台施工(40d)→支架搭设(30d)→拱肋安装(90d)→系杆张拉(30d)→桥面系施工(60d)→附属工程(45d)→竣工验收(30d)
总工期480日历天，其中上部结构施工为控制性工序。
3.2 进度保障措施
1. 资源保障：配置2套模板体系周转使用，高峰期投入钢筋工85人、钢结构焊工40人
2. 技术保障：对拱肋安装等关键工序采用BIM技术预拼装，减少现场调整时间
3. 赶工措施：设置3个进度控制点（桩基完成、拱肋合龙、桥面铺装），滞后超5d时启动夜间施工（配备充足照明及降噪措施）
四、质量安全与环境保护
4.1 质量控制体系
1. 材料控制：
o 钢材：每批进场进行力学性能试验（抗拉强度、屈服强度、伸长率）
o 混凝土：采用回弹法+钻芯法双重检测强度（每组3个芯样）
o 钢结构：焊接接头按规范进行10%抽样X光探伤
2. 过程控制：
o 测量监控：采用Trimble S9全站仪进行三维坐标放样（精度±2mm）
o 工序检验：实行"三检制"（自检→互检→交接检），关键工序报监理验收
o 试验检测：建立工地试验室（通过CMA认证），开展混凝土抗渗、钢筋焊接等常规试验
4.2 安全生产管理
1. 高空作业防护：
o 设置双层防护网（兜底网+防护栏杆），作业人员配备双钩安全带
o 拱肋安装平台满铺5cm厚木板，设置1.2m高防护栏杆
2. 吊装作业控制：
o 吊装前进行试吊（离地30cm停留10min），检查吊具受力情况
o 风速≥10.8m/s（6级风）时停止吊装作业
3. 应急管理：
o 编制12项专项应急预案（高处坠落、物体打击等），每季度组织演练
o 现场配备应急物资：急救箱、担架、应急照明、消防器材
4.3 环境保护措施
1. 水污染控制：
o 设置3级沉淀池（总容积50m³）处理施工废水，pH值达标后排放
o 钻孔泥浆采用密闭罐车外运至指定消纳场
2. 噪声控制：
o 破碎机等设备设置隔音罩（降噪量≥25dB）
o 夜间施工噪声≤55dB（配备噪声在线监测设备）
3. 扬尘治理：
o 施工便道每日洒水3次（配备2台洒水车）
o 易扬尘材料堆场设置6m高围挡+防尘网（2000目/㎡）
五、成本控制与风险管理
5.1 成本控制措施
1. 预算管理：
o 编制分部分项工程清单预算，实行限额领料制度（节约奖励10%，超支处罚5%）
o 钢结构加工采用工厂化生产，减少现场损耗（控制在3%以内）
2. 优化措施：
o 支架体系采用租赁方式（节约钢材采购成本60%）
o 混凝土配合比优化（掺加粉煤灰20%，降低水泥用量）
5.2 风险管控
1. 技术风险：
o 拱肋合龙偏差：采用实时监测（精度0.1mm），配备4台全站仪同步观测
o 支架失稳：建立结构健康监测系统，监测频率1次/2h
2. 环境风险：
o 台风季施工：提前72h加固支架（风速≥15m/s时撤离全部人员）
o 汛期施工：配备2台大功率水泵（扬程15m），储备沙袋2000袋
六、特殊季节施工措施
6.1 雨季施工
1. 混凝土浇筑：小雨时调整水灰比（减少5-8kg/m³），大雨时采用防雨布遮盖未初凝部位
2. 基坑防护：坡顶设置截水沟（宽30cm×深40cm），坑底设置排水沟及集水井
6.2 高温季节施工
1. 混凝土温控：采用低水化热水泥（32.5级矿渣水泥），掺加缓凝剂（初凝时间≥12h）
2. 作业安排：气温≥35℃时，调整作业时间为6:00-10:00、16:00-20:00，现场配备防暑药品（藿香正气水、清凉油）
七、验收标准与流程
7.1 分部分项验收
1. 隐蔽工程验收：桩基、钢筋工程等需留存影像资料（每50m²不少于1张）
2. 结构验收：
o 拱肋轴线偏差≤L/30000（L为跨径）
o 桥面平整度≤3mm/3m（采用连续式平整度仪检测）
7.2 竣工验收资料
编制完整竣工档案，包含：
· 工程技术文件（设计变更、施工日志）
· 质量评定文件（分部分项验收记录）
· 试验检测报告（原材料、混凝土强度等）
· 竣工图（含电子版BIM模型）
本方案实施过程中将根据现场实际情况动态调整，所有重大技术变更需经专家论证并报监理工程师批准后执行。通过精细化管理与先进技术应用，确保工程质量达到优良标准，打造兼具交通功能与文化景观价值的精品桥梁工程。
