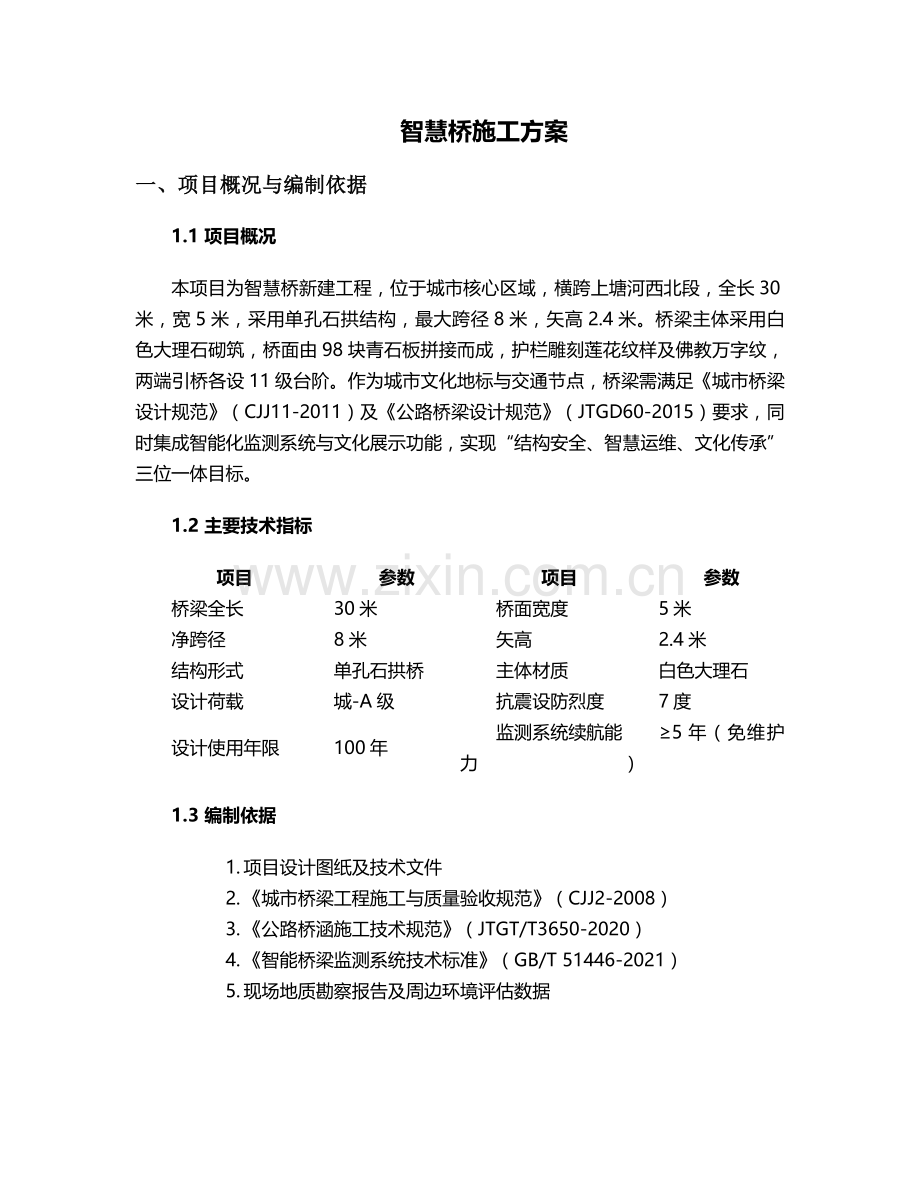

智慧桥施工方案
一、项目概况与编制依据
1.1 项目概况
本项目为智慧桥新建工程，位于城市核心区域，横跨上塘河西北段，全长30米，宽5米，采用单孔石拱结构，最大跨径8米，矢高2.4米。桥梁主体采用白色大理石砌筑，桥面由98块青石板拼接而成，护栏雕刻莲花纹样及佛教万字纹，两端引桥各设11级台阶。作为城市文化地标与交通节点，桥梁需满足《城市桥梁设计规范》（CJJ11-2011）及《公路桥梁设计规范》（JTGD60-2015）要求，同时集成智能化监测系统与文化展示功能，实现“结构安全、智慧运维、文化传承”三位一体目标。
1.2 主要技术指标
项目
参数
项目
参数
桥梁全长
30米
桥面宽度
5米
净跨径
8米
矢高
2.4米
结构形式
单孔石拱桥
主体材质
白色大理石
设计荷载
城-A级
抗震设防烈度
7度
设计使用年限
100年
监测系统续航能力
≥5年（免维护）
1.3 编制依据
1. 项目设计图纸及技术文件
2. 《城市桥梁工程施工与质量验收规范》（CJJ2-2008）
3. 《公路桥涵施工技术规范》（JTGT/T3650-2020）
4. 《智能桥梁监测系统技术标准》（GB/T 51446-2021）
5. 现场地质勘察报告及周边环境评估数据
二、施工组织设计
2.1 项目管理架构
采用矩阵式管理模式，设立三级管控体系：
· 决策层：项目经理、技术负责人、安全总监，负责方案审批、资源调配及风险决策；
· 管理层：工程技术部、质量安全部、物资设备部、智慧系统部，负责施工组织、质量监控、材料采购及智能系统集成；
· 执行层：桥梁施工队、钢结构安装队、智能设备安装队，配置桥梁工程师3人、结构工程师2人、测量员4人、安全员3人及技术工人50人。
2.2 施工总体部署
施工分区：划分为基础施工区（河道内）、主体结构区（桥跨及引桥）、智慧系统区（传感器安装及平台搭建），采用“分区流水、平行作业”方式推进。
施工顺序：
1. 施工准备（场地平整、临时设施搭设、材料进场）
2. 基础工程（桩基施工→承台浇筑→拱座施工）
3. 主体结构（拱券砌筑→桥面铺装→栏杆安装）
4. 智慧系统（传感器预埋→数据传输网络搭建→平台开发调试）
5. 附属工程（台阶施工→铭文砖铺设→AR导览装置安装）
6. 验收与交付
2.3 资源配置计划
· 劳动力计划：高峰期投入65人，其中石匠15人（负责拱券雕刻）、钢筋工8人、混凝土工10人、智能化工程师5人；
· 材料计划：白色大理石380m³（抗压强度≥120MPa）、青石板120m²（防滑系数≥0.8）、高强度钢筋（HRB400E）25t、传感器设备（应变计20个、振动传感器8个、位移监测仪4套）；
· 设备计划：旋挖钻机（XR220D）1台、龙门吊（10t）2台、3D雕刻机（精度0.1mm）1台、无人机（用于施工监测）2架、数据采集终端（工业级）3套。
三、施工方法与技术措施
3.1 基础工程施工
3.1.1 桩基施工
采用钻孔灌注桩基础，桩径1.2米，桩长15米，共4根（每侧拱座下2根）。施工流程：
1. 场地预处理：河道内采用钢板桩围堰（SP-IV型拉森桩，长度6米），堰内抽水后铺设20cm厚级配砂石垫层；
2. 钻孔成孔：旋挖钻机干法成孔，垂直度偏差控制≤1%，孔底沉渣厚度＜50mm；
3. 钢筋笼制作与安装：主筋采用Φ25mm钢筋，保护层厚度70mm，分段吊装焊接（焊缝长度≥10d）；
4. 混凝土浇筑：C35水下混凝土，导管法连续浇筑，坍落度控制180-220mm，初凝前完成整桩浇筑。
3.1.2 拱座施工
拱座为C40钢筋混凝土结构，与桩基刚性连接。施工要点：
· 模板采用18mm厚竹胶板+50×100mm方木背楞，对拉螺栓间距500mm×500mm；
· 预埋件（拱券连接钢板）位置偏差≤5mm，采用全站仪实时校准；
· 混凝土分两层浇筑，每层厚度500mm，振捣采用插入式振捣棒（直径50mm），振捣时间20-30s/点。
3.2 主体结构施工
3.2.1 拱券砌筑
采用“分环分段、对称砌筑”工艺，白色大理石料需经“三选一”筛选（强度、纹理、色泽）：
1. 拱架搭设：采用碗扣式脚手架（立杆间距600mm×600mm，扫地杆距地200mm），预压荷载为设计值的1.2倍，持荷时间≥72h；
2. 石材加工：拱石采用楔形块体，单块重量≤300kg，外露面进行仿古剁斧处理，内侧设榫卯结构；
3. 砌筑工艺：灰缝宽度控制8-10mm，采用M10水泥砂浆（掺入微膨胀剂），每环砌筑高度≤300mm，每日砌筑长度≤4m，两侧对称同步施工，沉降缝设置2道（宽20mm，填沥青麻絮）。
3.2.2 桥面铺装
1. 基层施工：C30混凝土找平层（厚度100mm），表面拉毛处理（纹理深度≥1mm）；
2. 青石板铺设：采用“干铺法”，石板间留5mm缝隙，填缝材料为环氧树脂+金刚砂（耐磨系数≥1.2）；
3. 铭文砖安装：12处铭文砖（尺寸300mm×300mm×50mm）嵌入桥面，采用不锈钢挂件与基层连接，位置误差≤3mm。
3.3 智慧系统集成
3.3.1 传感器布设
· 结构监测：拱顶及1/4跨径处布设应变计（量程±2000με，精度0.1με），桥墩顶部安装倾角传感器（测量范围±5°，分辨率0.001°）；
· 环境监测：桥面设置温湿度传感器（测量范围-40℃~85℃，精度±0.5℃）、风速仪（0-60m/s，精度±0.3m/s）；
· 数据传输：采用LoRa无线传输技术（传输距离≥1km，功耗≤50μA），传感器节点电池续航≥5年。
3.3.2 平台开发
智慧桥梁管理平台包含三大模块：
1. 实时监测模块：显示结构应力、位移、振动频率等数据（采样频率1Hz），超阈值自动报警（如应变＞1500με触发三级预警）；
2. 健康评估模块：基于BP神经网络算法，预测结构剩余寿命（误差≤5%）；
3. AR导览模块：桥面设置4处AR触发点，扫描后显示《金刚经》经文动画及历史场景复原。
3.4 关键技术创新
1. 数字孪生施工：建立桥梁BIM模型（精度LOD400），施工过程中采用无人机扫描（每周2次），对比模型与实体偏差（允许误差≤3mm）；
2. 仿古石材加工：采用3D扫描+CNC雕刻技术复刻传统莲花纹样，雕刻深度误差≤0.5mm；
3. 无感化监测：传感器采用嵌入式安装（埋深50mm），表面与石材齐平，不影响外观整体性。
四、质量与安全管理
4.1 质量控制要点
· 材料验收：大理石进场需提供放射性检测报告（IRa≤1.0，Ir≤1.3），每批次随机抽取3块进行抗压强度试验；
· 工序检验：拱券砌筑实行“三检制”（自检、互检、专检），每环砌筑完成后采用超声波探伤检测内部密实度；
· 智慧系统调试：传感器安装后进行为期72小时的稳定性测试，数据波动幅度要求≤2%。
4.2 安全保障措施
1. 河道施工安全：围堰设置警示灯（间距5米），配备救生衣15件、应急船只1艘；
2. 高处作业防护：拱架搭设安全网（网目密度≥2000目/100cm²），作业人员佩戴双钩安全带；
3. 用电安全：临时用电采用TN-S系统，配电箱安装剩余电流保护器（动作电流≤30mA）；
4. 智慧监控：施工现场布置AI视频监控（识别准确率≥95%），自动预警未佩戴安全帽、违规动火等行为。
五、施工进度计划
采用Project软件编制四级进度计划，关键线路如下：
· 第1-7天：施工准备及围堰搭设
· 第8-25天：桩基及承台施工
· 第26-50天：拱座及拱券砌筑（关键工作，总时差0天）
· 第51-70天：桥面铺装及栏杆安装
· 第71-85天：智慧系统安装调试
· 第86-90天：清理验收
六、环境保护与文明施工
1. 噪声控制：石材加工设置隔音棚（降噪量≥25dB），夜间施工（22:00-6:00）噪声≤55dB；
2. 扬尘治理：施工现场裸土覆盖率100%，出入口设置洗车平台（水循环利用率≥80%）；
3. 文化保护：施工范围内发现的古砖、石刻等文物，立即停工并联系文物部门处理；
4. 绿色施工：建筑垃圾回收率≥90%，节水型器具使用率100%，临时设施采用可回收材料。
七、验收标准与流程
7.1 分部分项验收
· 隐蔽工程验收：桩基完整性（Ⅰ类桩≥95%）、钢筋保护层厚度（合格率≥90%）；
· 结构验收：拱券轴线偏差≤10mm，桥面平整度≤3mm/2m，栏杆垂直度≤2mm/m；
· 智慧系统验收：数据采集准确率≥99%，平台响应时间≤2s，预警准确率≥95%。
7.2 竣工验收资料
提交《施工总结报告》《结构检测报告》《智慧系统运维手册》等12类资料，包含BIM模型（含施工过程数据）、传感器布设竣工图、文化元素设计说明等专项文件。
八、应急预案
1. 河道渗漏应急：储备速凝混凝土（初凝时间≤15min）2m³，发现渗漏立即采用“塞堵+注浆”处理；
2. 结构失稳应急：拱架监测系统实时采集沉降数据，当沉降速率＞2mm/d时，立即停止施工并启动预压反调措施；
3. 数据中断应急：建立本地备份服务器，网络中断时自动切换至4G备用通道，数据存储容量≥6个月。
本方案通过系统整合传统桥梁施工工艺与智能化技术，在确保结构安全的基础上，实现文化传承与智慧运维的深度融合。施工过程中将严格执行各项规范标准，强化全过程质量管控，力争打造“精品工程、智慧标杆”。
