煤焦油沉淀池施工方案
一、工程概况
本工程为煤焦油处理系统配套沉淀池施工项目，设计处理量为3000m³/d，采用平流式钢筋混凝土结构，池体尺寸为30m×15m×4.5m（长×宽×深），有效水深3.8m。主要功能为煤焦油与污水的重力分离，设计使用寿命20年，抗渗等级P8，耐腐蚀性需满足煤焦油及含酚废水长期浸泡要求（pH值2-14）。
二、施工总体部署
（一）施工流程
1. 场地平整→基坑开挖→地基处理→垫层施工→钢筋绑扎→模板安装→混凝土浇筑→养护→防腐蚀施工→设备安装→试水试验→竣工验收
2. 关键节点控制：防腐蚀层施工需在混凝土强度达设计值100%后进行，雨季施工需提前做好基坑排水措施。
（二）资源配置
· 人员配置：项目经理1人、技术负责人1人、施工员3人、安全员2人、钢筋工15人、木工12人、混凝土工10人、防腐专业工8人、普工20人。
· 机械配置：反铲挖掘机2台、压路机1台、混凝土输送泵1台、振捣棒6台、磨光机4台、高压无气喷涂机2台。
· 材料准备：C35抗渗混凝土（掺聚丙烯纤维）、HRB400E钢筋、12mm厚竹胶板、环氧煤沥青漆（甲组份：乙组份=1:0.8）、玻璃纤维布（经纬密度10×10根/cm）、316L不锈钢预埋件。
三、主要施工工艺
（一）基坑工程
1. 开挖方案

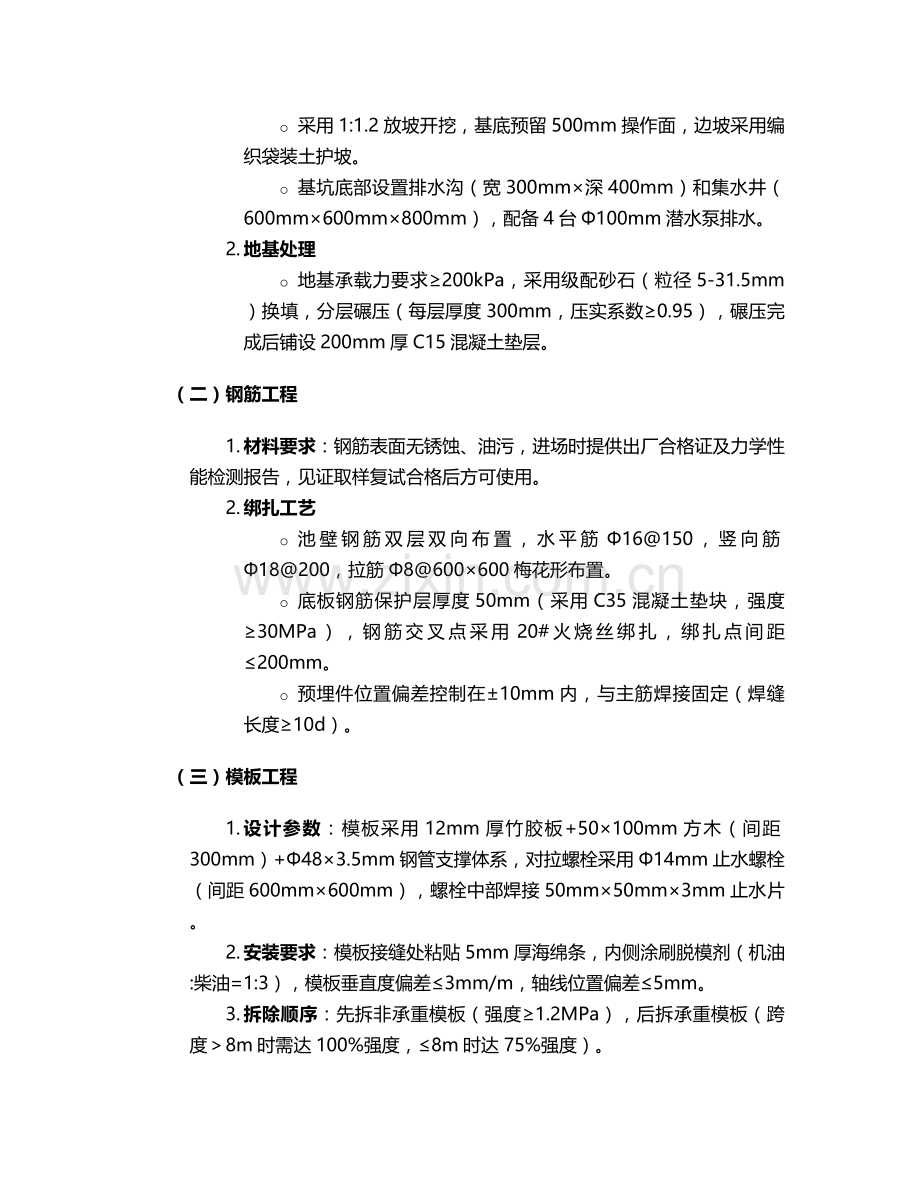

o 采用1:1.2放坡开挖，基底预留500mm操作面，边坡采用编织袋装土护坡。
o 基坑底部设置排水沟（宽300mm×深400mm）和集水井（600mm×600mm×800mm），配备4台Φ100mm潜水泵排水。
2. 地基处理
o 地基承载力要求≥200kPa，采用级配砂石（粒径5-31.5mm）换填，分层碾压（每层厚度300mm，压实系数≥0.95），碾压完成后铺设200mm厚C15混凝土垫层。
（二）钢筋工程
1. 材料要求：钢筋表面无锈蚀、油污，进场时提供出厂合格证及力学性能检测报告，见证取样复试合格后方可使用。
2. 绑扎工艺
o 池壁钢筋双层双向布置，水平筋Φ16@150，竖向筋Φ18@200，拉筋Φ8@600×600梅花形布置。
o 底板钢筋保护层厚度50mm（采用C35混凝土垫块，强度≥30MPa），钢筋交叉点采用20#火烧丝绑扎，绑扎点间距≤200mm。
o 预埋件位置偏差控制在±10mm内，与主筋焊接固定（焊缝长度≥10d）。
（三）模板工程
1. 设计参数：模板采用12mm厚竹胶板+50×100mm方木（间距300mm）+Φ48×3.5mm钢管支撑体系，对拉螺栓采用Φ14mm止水螺栓（间距600mm×600mm），螺栓中部焊接50mm×50mm×3mm止水片。
2. 安装要求：模板接缝处粘贴5mm厚海绵条，内侧涂刷脱模剂（机油:柴油=1:3），模板垂直度偏差≤3mm/m，轴线位置偏差≤5mm。
3. 拆除顺序：先拆非承重模板（强度≥1.2MPa），后拆承重模板（跨度＞8m时需达100%强度，≤8m时达75%强度）。
（四）混凝土工程
1. 配合比设计：水泥采用P.O42.5R硅酸盐水泥，水灰比≤0.45，砂率35%，掺加粉煤灰（替代水泥量15%）和聚羧酸高效减水剂（掺量1.2%）。
2. 浇筑工艺
o 采用分层连续浇筑（每层厚度≤500mm），底板与池壁施工缝留在距底板表面300mm处，设置3mm厚钢板止水带（宽300mm）。
o 振捣采用插入式振捣棒（Φ50mm），移动间距≤300mm，振捣时间15-30s（至表面泛浆、无气泡），避免漏振、过振。
3. 养护措施：浇筑完成后12h内覆盖土工布洒水养护，养护期≥14d，池体内部采用喷雾养护，保持混凝土表面湿润。
（五）防腐蚀工程
1. 基层处理
o 混凝土表面采用机械打磨（粗糙度达Sa2.5级），去除浮浆、毛刺，阴阳角打磨成圆弧角（半径≥50mm）。
o 表面含水率≤6%，采用电火花检测仪（电压3000V）检测基层缺陷，修补后用压缩空气吹扫干净。
2. 涂层施工（三层结构）
o 底漆层：环氧煤沥青底漆（干膜厚度≥80μm），采用高压无气喷涂，喷涂压力15-18MPa，间隔24h后施工下一道。
o 中间层：底漆表干后粘贴玻璃纤维布，采用“一布两油”工艺，纤维布搭接宽度≥100mm，涂刷方向与纤维方向垂直。
o 面漆层：涂刷环氧煤沥青面漆（干膜厚度≥120μm），总干膜厚度≥500μm，实干后进行电火花检测（无针孔）。
3. 特殊部位处理
o 预埋件周围采用玻璃纤维布加筋处理（附加层宽度200mm），施工完成后涂刷2道面漆。
o 与设备连接的法兰接口采用316L不锈钢包覆，焊接后进行渗透检测。
四、质量控制措施
（一）混凝土质量控制
· 坍落度检测：每工作班不少于2次，控制在180±20mm。
· 抗渗试块：每500m³混凝土留置1组（6个试件），标准养护28d后进行抗渗试验。
· 结构尺寸允许偏差：池体长度±30mm，表面平整度≤5mm/2m。
（二）防腐蚀层质量控制
· 涂层附着力测试：采用划格法（间距1mm），附着力≥5MPa。
· 厚度检测：每10m²检测1点，85%以上测点厚度达标，最小厚度不低于设计值80%。
· 耐冲击性测试：用1kg重锤从1m高度自由落下，涂层无裂纹、剥落。
五、安全文明施工
1. 安全管理
o 基坑周边设置1.2m高防护栏杆（刷红白警示漆），悬挂安全警示标志，夜间设红色警示灯。
o 防腐施工区域设置通风设备（风量≥10次/h），操作人员佩戴防毒口罩（P100级）、耐酸碱手套。
2. 环保措施
o 施工现场设置洗车平台，车辆冲洗废水经三级沉淀池处理后排入市政管网。
o 建筑垃圾分类堆放，危险废物（废油漆桶、废手套）交由有资质单位处置。
六、验收标准与流程
（一）验收标准
· 结构验收：混凝土强度、抗渗性能、结构尺寸符合《给水排水构筑物工程施工及质量验收规范》（GB50141-2008）。
· 防腐蚀验收：涂层厚度、附着力、电火花检测符合《工业设备及管道防腐蚀工程施工质量验收标准》（GB50726-2012）。
（二）试水试验
1. 满水试验：分3次充水（每次充水高度1/3），每次间隔24h，水位稳定后观测12h，渗水量≤2L/(m²·d)为合格。
2. 闭水试验：关闭进出水阀门，连续观测3d，池体无渗漏、结构无变形。
七、应急预案
1. 基坑坍塌：立即停止施工，启动边坡监测系统（精度0.1mm），采用速凝混凝土回填或钢板桩支护加固。
2. 防腐蚀层缺陷：局部针孔采用环氧腻子修补，大面积鼓泡需铲除重涂，修补后进行二次检测。
3. 混凝土裂缝：宽度＜0.2mm裂缝采用环氧树脂灌注，＞0.2mm裂缝需凿槽后用碳纤维布加固。
本方案未尽事宜，需严格按照设计图纸及现行国家规范执行，施工过程中接受业主、监理单位的监督检查，确保工程质量符合要求。
