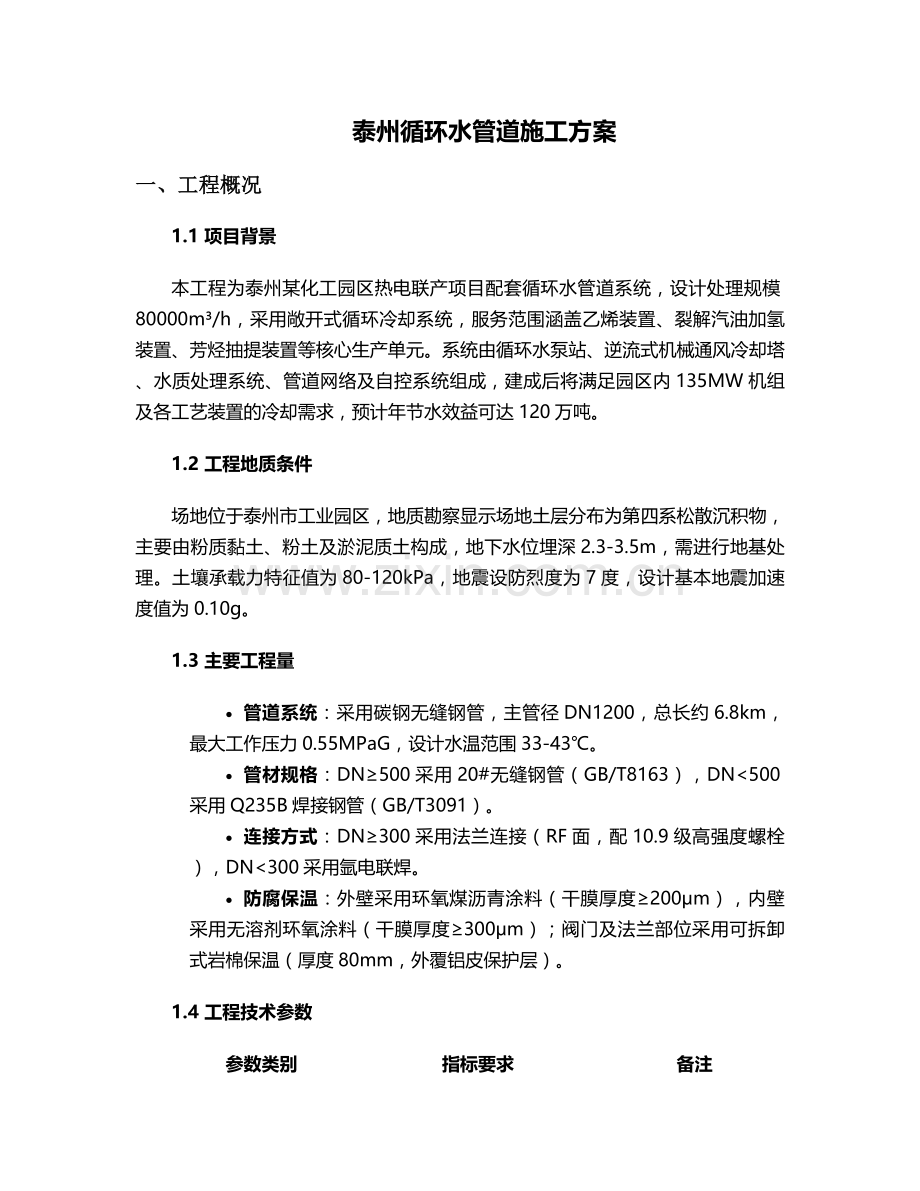

泰州循环水管道施工方案
一、工程概况
1.1 项目背景
本工程为泰州某化工园区热电联产项目配套循环水管道系统，设计处理规模80000m³/h，采用敞开式循环冷却系统，服务范围涵盖乙烯装置、裂解汽油加氢装置、芳烃抽提装置等核心生产单元。系统由循环水泵站、逆流式机械通风冷却塔、水质处理系统、管道网络及自控系统组成，建成后将满足园区内135MW机组及各工艺装置的冷却需求，预计年节水效益可达120万吨。
1.2 工程地质条件
场地位于泰州市工业园区，地质勘察显示场地土层分布为第四系松散沉积物，主要由粉质黏土、粉土及淤泥质土构成，地下水位埋深2.3-3.5m，需进行地基处理。土壤承载力特征值为80-120kPa，地震设防烈度为7度，设计基本地震加速度值为0.10g。
1.3 主要工程量
· 管道系统：采用碳钢无缝钢管，主管径DN1200，总长约6.8km，最大工作压力0.55MPaG，设计水温范围33-43℃。
· 管材规格：DN≥500采用20#无缝钢管（GB/T8163），DN<500采用Q235B焊接钢管（GB/T3091）。
· 连接方式：DN≥300采用法兰连接（RF面，配10.9级高强度螺栓），DN<300采用氩电联焊。
· 防腐保温：外壁采用环氧煤沥青涂料（干膜厚度≥200μm），内壁采用无溶剂环氧涂料（干膜厚度≥300μm）；阀门及法兰部位采用可拆卸式岩棉保温（厚度80mm，外覆铝皮保护层）。
1.4 工程技术参数
参数类别
指标要求
备注

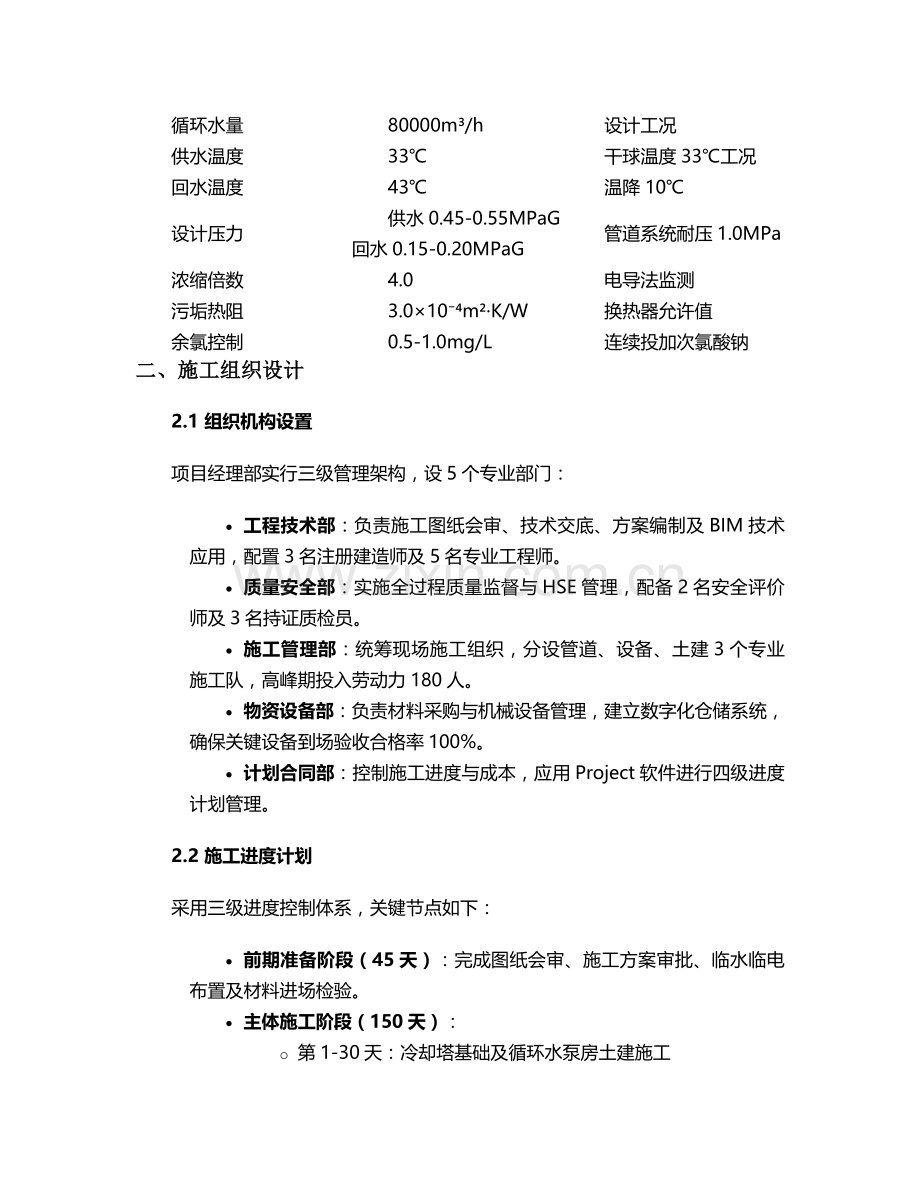

循环水量
80000m³/h
设计工况
供水温度
33℃
干球温度33℃工况
回水温度
43℃
温降10℃
设计压力
供水0.45-0.55MPaG
回水0.15-0.20MPaG
管道系统耐压1.0MPa
浓缩倍数
4.0
电导法监测
污垢热阻
3.0×10⁻⁴m²·K/W
换热器允许值
余氯控制
0.5-1.0mg/L
连续投加次氯酸钠
二、施工组织设计
2.1 组织机构设置
项目经理部实行三级管理架构，设5个专业部门：
· 工程技术部：负责施工图纸会审、技术交底、方案编制及BIM技术应用，配置3名注册建造师及5名专业工程师。
· 质量安全部：实施全过程质量监督与HSE管理，配备2名安全评价师及3名持证质检员。
· 施工管理部：统筹现场施工组织，分设管道、设备、土建3个专业施工队，高峰期投入劳动力180人。
· 物资设备部：负责材料采购与机械设备管理，建立数字化仓储系统，确保关键设备到场验收合格率100%。
· 计划合同部：控制施工进度与成本，应用Project软件进行四级进度计划管理。
2.2 施工进度计划
采用三级进度控制体系，关键节点如下：
· 前期准备阶段（45天）：完成图纸会审、施工方案审批、临水临电布置及材料进场检验。
· 主体施工阶段（150天）：
o 第1-30天：冷却塔基础及循环水泵房土建施工
o 第31-90天：管道预制与安装（完成总量60%）
o 第91-120天：冷却塔塔身及填料安装
o 第121-150天：循环水泵组及电机安装
· 系统调试阶段（30天）：分系统水压试验、单机试运转及联动调试。
· 验收交付阶段（15天）：第三方检测、资料归档及操作人员培训。
2.3 资源配置计划
主要施工机械设备：
· 起重机械：25t汽车吊3台、50t履带吊1台
· 焊接设备：氩弧焊机12台、埋弧自动焊机5台
· 检测仪器：超声波探伤仪3台、光谱分析仪2台、水压试验泵4台
· 特种工具：管道坡口机6台、液压弯管机2台
材料管理：建立"三检三查"制度，所有管材、管件进场需提供质量证明书，钢管表面不得有裂缝、折迭等缺陷，法兰密封面光洁度需符合GB/T9119-2020标准要求。关键设备如循环水泵、冷却塔风机等需进行开箱验收，核对型号规格及技术参数。
三、施工准备
3.1 技术准备
1. 图纸会审：组织施工技术人员熟悉施工图纸，进行图纸会审，重点解决以下问题：
o 管道走向与建构筑物基础的冲突
o 管道与其他专业管线的交叉避让
o 特殊部位的施工工艺可行性
o 设计图纸与现场实际情况的符合性
2. 技术交底：编制详细的技术交底文件，内容包括：
o 施工工艺流程图及关键节点控制要求
o 焊接工艺参数及质量验收标准
o 管道安装的允许偏差及检测方法
o 特殊部位的施工技术措施
3. BIM技术应用：建立管道系统BIM模型，进行碰撞检测，优化管道布置，提前发现并解决设计问题，减少现场返工。利用BIM模型进行施工模拟，优化施工顺序，提高施工效率。
3.2 材料准备
1. 材料采购：根据施工进度计划，编制材料采购计划，明确材料的规格、型号、数量及进场时间。主要材料采购清单如下：
o 20#无缝钢管（DN1200×14）：1200m
o Q235B焊接钢管（DN500×8）：2500m
o 法兰（DN1200，PN1.0MPa）：86片
o 阀门（DN1200，PN1.0MPa）：32台
o 焊条E4303（φ3.2mm、φ4.0mm）：各500kg
o 焊丝H08Mn2SiA（φ2.5mm）：300kg
2. 材料检验：材料进场时，必须具有质量证明文件，如质量合格证、质量检验报告等，并按规定进行检验和试验。对钢管进行100%外观检查和壁厚检测，对阀门进行100%压力试验，试验合格后方可使用。
3. 材料存放：对管材、管件、阀门等材料进行分类存放，并做好标识，防止混淆和误用。材料存放场地应坚实、平整，并有排水措施，避免材料受潮生锈。钢管采用专用支架存放，离地高度不小于200mm，堆放层数不超过3层。
3.3 现场准备
1. 场地平整：清理施工现场障碍物，平整场地，做好排水设施。根据施工总平面布置图，划分材料堆放区、加工区、办公区及生活区，各区之间设置明显界限。
2. 临水临电布置：
o 临时用水：从业主提供的水源点接入，安装DN100总水表，支管采用DN50镀锌钢管，沿施工道路敷设，每隔50m设置一个消火栓和用水点。
o 临时用电：从业主提供的电源点接入，设置临时配电箱，采用TN-S接零保护系统，配电箱配置漏电保护器。施工用电线路采用架空敷设，高度不小于4m，穿越道路时加设保护管。
3. 测量放线：根据设计图纸和现场控制点，进行管道中心线和开挖边线的测量放线，并设置明显的控制桩和水准点。测量仪器需经过校验合格，精度满足工程要求。
四、主要施工工艺
4.1 管道预制
采用工厂化预制、现场组装模式，预制深度达70%，具体步骤如下：
1. 管材切割：直管段采用机械切割，切割前应在管材上划出切割线，确保切口平整。切割后应清除切口毛刺和氧化铁，并用角磨机打磨光滑。
2. 坡口加工：采用专用坡口机加工坡口，坡口形式为V形，具体尺寸如下表：
管壁厚度δ（mm）
间隙C（mm）
钝边P（mm）
坡角α
5～7.5
1.0～2.0
0～2.0
60°～70°
8～12
1.5～2.5
1.5～2.5
60°～65°
3. 管段组对：管段组对前应将坡口表面及内外壁100mm范围内的油污、铁锈等清理干净，直至露出金属光泽。采用专用对口器进行组对，确保对口间隙均匀，内壁错边量≤0.8mm。组对后用直尺在距接口中心200mm处测量，折口允许偏差小于1mm。
4. 焊接工艺：
o 碳钢管道：氩弧焊打底（焊丝H08Mn2SiA，直径2.5mm），手工电弧焊填充盖面（焊条E4303，直径3.2-4.0mm）。
o 焊接参数：根据管壁厚度选择焊接电流，具体参数如下表：
管壁厚度（mm）
焊接层数
焊条直径（mm）
焊接电流（A）
3～6
3
2～3.2
130-150
6～10
3
3.2～4
130-150
10～13
3～4
3.2～4
150-170
· 焊接检验：焊接完成后，应对焊缝进行外观检查和无损检测。外观检查应符合GB50236-2011的要求，无损检测采用X射线探伤，检测比例为20%（固定焊口增加10%检测比例），合格标准为Ⅲ级。
5. 预制管段标识：预制完成的管段应进行编号和标识，标明管段的规格、型号、长度、焊口编号等信息，并及时填写预制记录。管段两端采用塑料布封堵，防止杂物进入。
4.2 管沟开挖与基础施工
1. 管沟开挖：根据设计图纸和测量放线结果，采用机械开挖与人工开挖相结合的方式进行管沟开挖。管沟开挖深度和宽度应符合设计要求，具体尺寸如下表：
管径（mm）
沟底宽度（m）
开挖深度（m）
边坡坡度
DN1200
2.5
3.0
1:1.25
DN800
2.0
2.8
1:1.25
DN500
1.5
2.5
1:1.0
机械开挖时，应预留200-300mm厚的土层由人工清理，以防止机械对基底土的扰动。开挖出的土方应及时运离现场，不得在管沟边堆放，以免影响管沟边坡的稳定性。
2. 地基处理：对于软弱地基，采用碎石垫层进行处理，垫层厚度为300mm，分层铺设，每层厚度不超过200mm，采用平板振动器振捣密实。地基处理完成后，进行承载力检测，承载力特征值应不小于120kPa。
3. 管道基础施工：
o 砂垫层基础：在管沟底部铺设厚度为100mm的砂垫层，砂垫层应夯实平整，其密实度应达到90%以上。
o 混凝土基础：对于管径DN≥800的管道，采用C25混凝土基础，基础宽度为管径加300mm，厚度为200mm。混凝土基础浇筑时，应振捣密实，表面平整，每隔10m设置一道伸缩缝，缝宽20mm，缝内填充沥青麻丝。
4.3 管道安装
1. 管道敷设：管道安装应按照从下游向上游、从低到高的顺序进行，先安装干管，再安装支管。管道采用吊车吊装就位，吊装时采用专用吊具，避免损伤管道防腐层。管道就位后，应及时进行固定，防止管道滚动。
2. 管道对口：管道对口时，应检查管道的平直度，对口间隙应符合设计要求。对口采用专用对口器进行，确保对口准确，内壁错边量≤0.8mm。对口完成后，进行点焊固定，点焊长度为10-15mm，高度为管道壁厚的2/3，且不大于8mm。
3. 管道焊接：管道焊接工艺与预制管段焊接工艺相同，焊接完成后，应对焊缝进行外观检查和无损检测。穿越道路、河流及重要构筑物的管道焊口应进行100%X射线无损检测，其他焊口进行15%X射线无损检测，合格后方可进行后续施工。
4. 支吊架安装：支吊架的形式、间距和位置应符合设计要求，确保管道安装牢固，受力均匀。支吊架安装前应进行预制和防腐处理，安装时应拉线找平，确保同一管段的支吊架在同一直线上。支吊架间距应符合以下要求：
管径（mm）
支架间距（m）
DN1200
6.0
DN800
5.0
DN500
4.0
DN300
3.0
5. 阀门安装：阀门安装前，应进行外观检查和强度试验、严密性试验，确保阀门质量合格。试验合格的阀门应做好标识，并妥善保管。阀门安装位置应符合设计要求，便于操作和检修。阀门安装时，应注意阀门的进出口方向，不得装反。对于有方向性要求的阀门，如截止阀、止回阀等，应严格按照阀门的流向标识进行安装。
4.4 管道防腐与保温
1. 管道防腐：
o 表面处理：管道防腐施工前，应对管道表面进行处理，去除表面的油污、铁锈、氧化皮等杂物，达到Sa2.5级要求。表面处理完成后，应在4小时内进行防腐涂料施工。
o 环氧煤沥青涂料施工：外壁采用环氧煤沥青涂料，涂刷两道底漆和三道面漆，干膜厚度≥200μm。涂料施工采用刷涂或滚涂，每道涂料应在前一道涂料实干后进行，涂刷应均匀，无漏涂、气泡、褶皱等缺陷。
o 无溶剂环氧涂料施工：内壁采用无溶剂环氧涂料，采用高压无气喷涂施工，干膜厚度≥300μm。涂料施工前应进行试喷，调整喷涂参数，确保涂层厚度均匀。
2. 管道保温：
o 保温材料：阀门及法兰部位采用可拆卸式岩棉保温，保温层厚度为80mm，外覆铝皮保护层。保温材料应符合设计要求，具有质量证明文件。
o 保温施工：保温施工应在管道压力试验合格后进行。保温层应铺设平整，厚度均匀，接缝严密，无空隙。铝皮保护层应平整光滑，接口采用搭接，搭接宽度为50mm，用自攻螺钉固定，间距为150mm。
4.5 系统试验与冲洗
1. 水压试验：管道安装完成后，应进行水压试验，试验压力为设计压力的1.5倍，且不小于0.6MPa。水压试验步骤如下：
o 试验前，应将管道内充满水，排净空气，浸泡时间不少于24小时。
o 缓慢升压至试验压力的50%，检查无泄漏后，继续升压至试验压力，保压30分钟，压降不得超过0.05MPa。
o 然后降至设计压力，保压2小时，进行外观检查，无泄漏为合格。
2. 管道冲洗：水压试验合格后，应进行管道冲洗，冲洗介质为洁净水，流速不小于1.5m/s。冲洗过程中，应随时检查冲洗出口水质，直至出口水质与入口水质一致，无杂物为止。冲洗完成后，应将管道内的水排净，并用压缩空气吹干。
3. 消毒处理：管道冲洗合格后，应对管道进行消毒处理。采用含氯量不低于20mg/L的消毒液灌满管道，浸泡24小时后，用洁净水冲洗至水中含氯量低于0.05mg/L为止。
五、质量控制
5.1 质量标准
循环水管道的安装应符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242）和《工业金属管道工程施工规范》（GB50235）的相关规定。主要质量标准如下：
项目
允许偏差
检验方法
管道安装标高
室内±10mm，室外±15mm
水准仪测量
水平管道弯曲度
DN≤100mm：0.5/1000且≤15mm
DN＞100mm：1/1000且≤20mm
直尺、拉线测量
立管垂直度
2/1000且≤15mm
吊线、直尺测量
焊缝外观
无气孔、夹渣、裂纹、咬边等缺陷
目测、焊缝检测尺
焊缝无损检测
Ⅲ级合格
X射线探伤
5.2 质量控制措施
1. 建立质量管理体系：明确质量管理人员的职责，加强对施工过程的质量控制。项目经理为质量第一责任人，技术负责人负责技术指导和质量把关，质量员负责日常质量检查和验收。
2. 加强技术交底：施工前，技术负责人应向施工人员进行技术交底，使其熟悉施工流程、质量标准和安全注意事项。技术交底应形成书面记录，双方签字确认。
3. 材料质量控制：严格执行材料进场检验制度，对进场材料进行严格检验，不合格的材料不得用于工程中。材料的采购、运输、存放和使用应进行全过程控制，确保材料质量。
4. 施工过程质量控制：加强施工过程中的质量检查，实行自检、互检和专检相结合的制度。每道工序完成后，必须经过质量检验合格后方可进行下一道工序。对关键工序和特殊过程，如管道焊接、防腐保温等，应编制专门的施工方案，并加强质量监控。
5. 质量记录：在施工过程中，应做好质量记录，包括材料检验记录、施工记录、试验记录、验收记录等。质量记录应真实、准确、完整，及时整理归档，以备质量检查和验收时查阅。
六、安全措施
6.1 安全管理目标
· 杜绝死亡事故和重伤事故，轻伤事故频率控制在3‰以内。
· 确保施工现场的人员、设备和财产安全，不发生火灾、爆炸等重大安全事故。
· 职业病发病率为零，争创“安全文明标准化工地”。
6.2 安全管理制度
1. 安全生产责任制：建立健全安全生产责任制，明确各级管理人员和施工人员的安全职责，将安全责任落实到个人。项目经理为安全生产第一责任人，对项目安全生产负全面责任；安全员负责施工现场的安全监督，确保施工人员遵守安全操作规程。
2. 安全教育培训：对所有施工人员进行安全教育培训，使其熟悉安全操作规程和安全注意事项。特种作业人员必须持证上岗，严禁无证操作。安全教育培训应形成书面记录，并存档备查。
3. 安全技术交底：施工前，技术负责人应向施工人员进行安全技术交底，告知施工中的安全风险和防范措施。安全技术交底应形成书面记录，双方签字确认。
4. 安全检查：定期进行安全检查，包括日常检查、专项检查和季节性检查。安全检查应重点检查施工用电、高处作业、起重吊装、焊接作业等危险环节，及时发现和消除安全隐患。安全检查应形成书面记录，对发现的问题及时整改。
6.3 专项安全措施
1. 高处作业安全措施：
o 高处作业人员必须佩戴安全带，安全带应高挂低用，严禁不系安全带作业。
o 高处作业平台应搭设牢固，脚手板铺设严密，临边设置防护栏杆，高度不小于1.2m。
o 遇有六级及以上大风、雨雪、大雾等恶劣天气，应停止高处作业。
2. 施工用电安全措施：
o 施工现场临时用电应符合《施工现场临时用电安全技术规范》（JGJ46）的要求，采用TN-S接零保护系统。
o 配电箱应安装漏电保护器，实行“三级配电两级保护”。配电箱应防雨、防尘，门锁齐全，专人负责。
o 施工用电线路应架空敷设，高度不小于4m，穿越道路时加设保护管。严禁私拉乱接电线，严禁非电工进行电气作业。
3. 焊接作业安全措施：
o 焊接作业人员必须佩戴防护眼镜、防护手套等个人防护用品。
o 焊接作业现场应设置消防器材，配备足够的灭火设备。焊接作业结束后，应检查现场，消除火灾隐患。
o 氧气瓶和乙炔瓶的间距应不小于5m，距明火的距离应不小于10m。严禁在烈日下暴晒氧气瓶和乙炔瓶。
4. 起重吊装安全措施：
o 起重吊装作业前，应对起重机械、钢丝绳、吊具等进行检查，确保性能良好。
o 起重吊装作业应设专人指挥，指挥信号应明确规范。严禁超载吊装，严禁斜拉斜吊。
o 起重吊装作业时，起重臂下方严禁站人，吊装区域应设置警戒线，严禁非作业人员进入。
七、环境保护措施
7.1 环境保护目标
· 施工扬尘控制在国家规定标准以内，施工现场目测无扬尘。
· 施工噪声控制在国家规定标准以内，昼间≤70dB，夜间≤55dB。
· 施工废水经处理后排放，符合国家排放标准。
· 施工固体废弃物分类处理，回收率达到90%以上。
7.2 环境保护措施
1. 扬尘控制措施：
o 施工现场主要道路采用混凝土硬化，两侧设置排水沟。
o 对裸露的场地和土方采取覆盖、固化或绿化等措施，防止扬尘。
o 施工现场出入口设置洗车平台，车辆出场前必须冲洗干净，严禁带泥上路。
o 土方开挖时，采用湿法作业，必要时进行喷雾降尘。
2. 噪声控制措施：
o 合理安排施工时间，避免夜间施工。确需夜间施工的，应办理夜间施工许可证，并公告附近居民。
o 对产生噪声的机械设备采取减振、隔声等措施，降低噪声污染。
o 运输车辆进入施工现场时，应减速慢行，严禁鸣笛。
3. 废水处理措施：
o 施工现场设置沉淀池，施工废水经沉淀后排放。
o 食堂废水设置隔油池，经处理后排放。
o 生活污水排入市政污水管网，严禁乱排乱放。
4. 固体废弃物处理措施：
o 施工现场设置分类垃圾桶，对固体废弃物进行分类收集。
o 可回收利用的固体废弃物，如钢筋头、废钢材等，应回收利用。
o 不可回收利用的固体废弃物，应委托有资质的单位进行处理，严禁随意丢弃。
八、工程验收
8.1 验收依据
· 施工图纸及相关设计文件。
· 《建筑给水排水及采暖工程施工质量验收规范》（GB50242）。
· 《工业金属管道工程施工规范》（GB50235）。
· 《现场设备、工业管道焊接工程施工规范》（GB50236）。
· 经审批的施工方案和技术交底文件。
8.2 验收内容
1. 隐蔽工程验收：隐蔽工程验收应在隐蔽前进行，主要包括管道基础、管道接口、防腐层等。验收时，应检查隐蔽工程的施工质量，确认符合设计要求和规范规定，并形成验收记录。
2. 分项工程验收：分项工程验收应在分项工程完成后进行，主要包括管道安装、阀门安装、支吊架安装、防腐保温等。验收时，应检查分项工程的施工质量，确认符合设计要求和规范规定，并形成验收记录。
3. 分部工程验收：分部工程验收应在分部工程完成后进行，主要包括管道系统、设备安装等。验收时，应检查分部工程的施工质量，确认符合设计要求和规范规定，并形成验收记录。
4. 单位工程验收：单位工程验收应在单位工程完成后进行，主要包括工程质量、安全、环境保护等方面。验收时，应检查单位工程的施工质量，确认符合设计要求和规范规定，并形成验收记录。
8.3 验收程序
1. 施工单位自检：施工单位完成工程施工后，应进行自检，确认工程质量符合设计要求和规范规定，并形成自检报告。
2. 监理验收：施工单位自检合格后，向监理单位申请验收。监理单位应组织专业监理工程师进行验收，确认工程质量符合设计要求和规范规定，并形成监理验收报告。
3. 业主验收：监理验收合格后，向业主申请验收。业主应组织设计、施工、监理等单位进行验收，确认工程质量符合设计要求和规范规定，并形成验收报告。
4. 竣工验收：工程验收合格后，应进行竣工验收。竣工验收应由业主组织，设计、施工、监理等单位参加，验收合格后，签署竣工验收证书，工程正式交付使用。
九、结论与建议
9.1 结论
本施工方案详细阐述了泰州循环水管道工程的施工组织、施工工艺、质量控制、安全措施及环境保护等方面的内容，方案科学合理，具有较强的可操作性。通过严格执行本施工方案，能够确保工程质量符合设计要求和规范规定，施工安全得到有效保障，工程进度按计划完成。
9.2 建议
1. 加强与业主、设计、监理等单位的沟通协调，及时解决施工中出现的问题。
2. 加强施工人员的培训教育，提高施工人员的技术水平和安全意识。
3. 加强施工现场的管理，确保施工有序进行，提高施工效率。
4. 加强质量控制和安全管理，确保工程质量和施工安全。
5. 做好环境保护工作，减少施工对环境的影响。
通过以上措施的落实，相信本工程能够顺利完成，为泰州化工园区的生产运营提供可靠的循环水系统保障。
