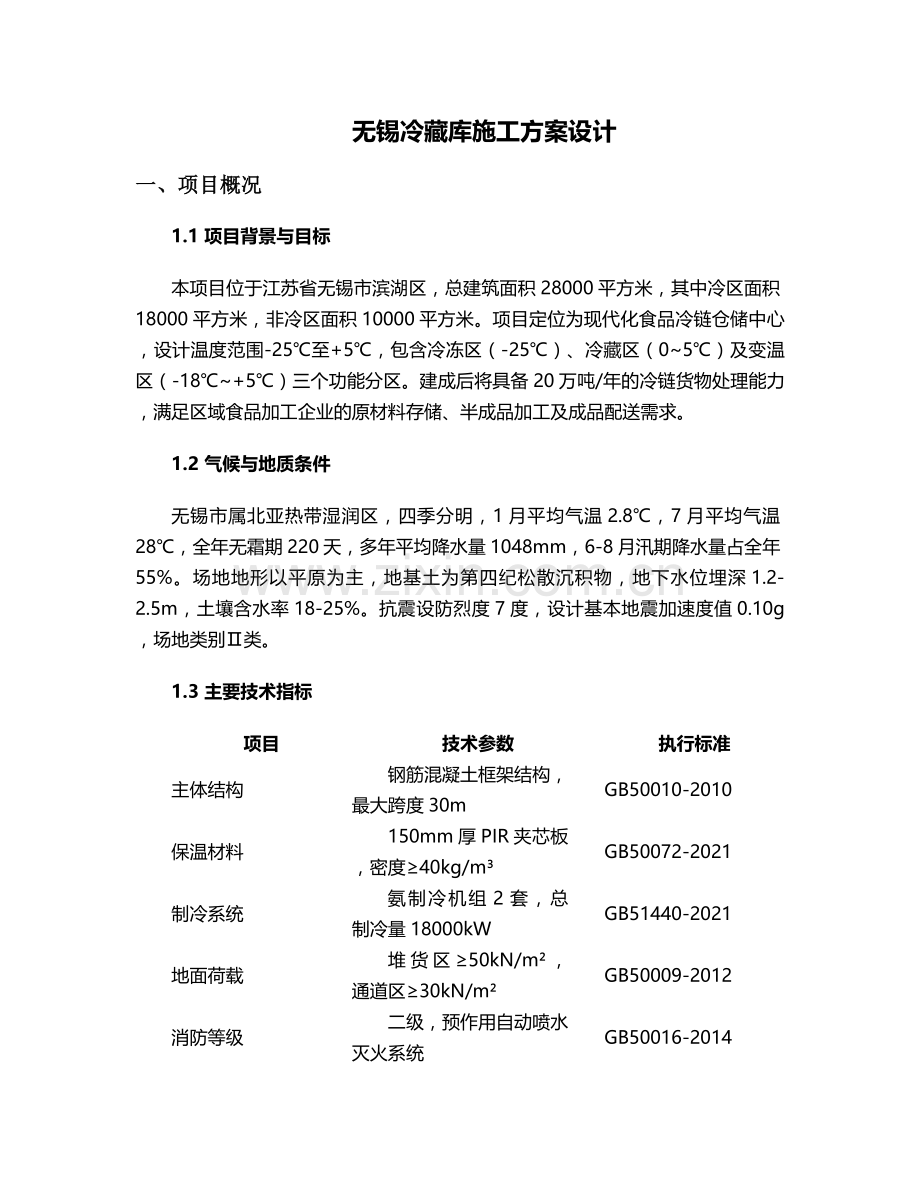

无锡冷藏库施工方案设计
一、项目概况
1.1 项目背景与目标
本项目位于江苏省无锡市滨湖区，总建筑面积28000平方米，其中冷区面积18000平方米，非冷区面积10000平方米。项目定位为现代化食品冷链仓储中心，设计温度范围-25℃至+5℃，包含冷冻区（-25℃）、冷藏区（0~5℃）及变温区（-18℃~+5℃）三个功能分区。建成后将具备20万吨/年的冷链货物处理能力，满足区域食品加工企业的原材料存储、半成品加工及成品配送需求。
1.2 气候与地质条件
无锡市属北亚热带湿润区，四季分明，1月平均气温2.8℃，7月平均气温28℃，全年无霜期220天，多年平均降水量1048mm，6-8月汛期降水量占全年55%。场地地形以平原为主，地基土为第四纪松散沉积物，地下水位埋深1.2-2.5m，土壤含水率18-25%。抗震设防烈度7度，设计基本地震加速度值0.10g，场地类别Ⅱ类。
1.3 主要技术指标
项目
技术参数
执行标准
主体结构
钢筋混凝土框架结构，最大跨度30m
GB50010-2010
保温材料
150mm厚PIR夹芯板，密度≥40kg/m³
GB50072-2021
制冷系统
氨制冷机组2套，总制冷量18000kW
GB51440-2021
地面荷载
堆货区≥50kN/m²，通道区≥30kN/m²
GB50009-2012
消防等级
二级，预作用自动喷水灭火系统
GB50016-2014
二、施工总体部署
2.1 施工分区与流程
项目采用"先地下后地上、先结构后设备、先土建后安装"的施工原则，划分为A、B、C三个施工大区，每个大区包含独立冷间及配套设施。关键线路如下：
1. 地下工程：基坑支护→地基处理→地下设备层→防水隔汽层
2. 主体结构：框架柱→屋面钢结构→围护结构→保温工程
3. 设备安装：制冷系统→电气自动化→消防系统→智能监控
4. 调试阶段：单机调试→系统联调→分步降温→性能测试
2.2 施工平面布置
施工总平面布置遵循"三区分离、动态调整"原则，设置：
· 材料加工区：钢筋加工棚（30m×15m）、钢结构预制区（50m×20m）、保温板存放区（防雨棚+通风架空层）
· 仓储区：水泥罐（2×100t）、砂石堆场（硬化处理+防雨布）、周转材料库（20m×15m）
· 办公生活区：集装箱式临建（两层，占地800m²），配备VR安全体验馆
· 机械设备区：布置2台QTZ80塔吊（覆盖半径55m）、1台汽车泵、2套施工电梯
2.3 施工进度计划
总工期24个月，采用Project软件进行四级进度控制：
· 一级节点（关键里程碑）：地基验收（第3月）、主体封顶（第12月）、系统调试（第22月）
· 二级节点（专业控制）：钢结构安装（第8-10月）、保温工程（第14-16月）、氨系统试压（第18月）
· 三级节点（分项工程）：制冷管道焊接（30天）、地面加热盘管铺设（45天）
· 四级节点（工序控制）：每日施工任务书，实行周调度、月考核制度
三、关键施工技术
3.1 地基与基础工程
针对无锡地区高地下水位特点，采用"水泥土搅拌桩+碎石褥垫层"复合地基处理方案：
1. 基坑支护：φ800@600水泥土搅拌桩，有效桩长9m，止水帷幕渗透系数≤1×10⁻⁶cm/s
2. 地基加固：满堂布置φ500@1200水泥土桩，桩端进入粉质黏土层≥1.5m，单桩承载力特征值≥180kN
3. 防冻地面：
o 结构层：200mm厚C30P8抗渗混凝土，内配φ12@200双向钢筋
o 保温层：150mm厚XPS板（抗压强度≥250kPa）+0.2mm厚HDPE隔汽膜
o 加热系统：PE-RT管（S5级）地暖盘管，间距200mm，水压试验1.0MPa保压2h
3.2 主体结构施工
1. 模板工程：采用18mm厚酚醛覆膜胶合板，支撑体系为盘扣式脚手架（立杆间距≤1.2m，步距≤1.5m），高大模板区域（高度≥8m）设置剪刀撑及扫地杆，验收后进行第三方荷载试验。
2. 钢筋工程：梁柱节点采用BIM放样，梁柱纵向钢筋连接采用直螺纹套筒（Ⅰ级接头），接头面积百分率≤50%，保护层厚度偏差控制在±3mm内。
3. 混凝土工程：
o 强度等级：基础C35，框架柱C40，梁板C35
o 抗裂措施：掺加聚丙烯纤维（0.9kg/m³），设置后浇带（间距≤40m）
o 冬季施工：采用综合蓄热法，热水拌合（≤80℃）+骨料预热（≥5℃）+防冻剂（掺量3%），保证入模温度≥10℃
3.3 保温与隔汽工程
1. 墙体保温：
o 基层处理：墙面平整度≤5mm/2m，涂刷聚氨酯底胶（干膜厚度≥0.2mm）
o 板缝处理：采用双组分聚氨酯发泡填充，表面粘贴50mm宽丁基胶带
o 安装固定：每块PIR板设置4个尼龙膨胀螺栓（进入结构层≥50mm）
2. 屋面系统：
o 构造层次：屋面板→隔汽层→150mmPIR保温板→防水层→架空通风层
o 坡度控制：结构找坡3%，建筑找坡2%，设置8个虹吸式排水口
3. 冷桥处理：
o 穿透部位：采用保温套管（长度≥150mm）+密封胶封堵
o 门框周边：粘贴20mm厚发泡橡胶条，压缩量控制在30-50%
3.4 制冷系统安装
1. 氨管道施工：
o 管材选择：20#无缝钢管，DN≥50mm采用Ⅲ类压力容器用管
o 焊接工艺：氩电联焊，焊口100%射线检测（Ⅱ级合格），焊后进行1.6MPa气压试验
o 管道支架：采用防腐木垫（厚度≥50mm）+滑动支架，间距≤3m
2. 设备安装：
o 压缩机找平：水平度≤0.1mm/m（轴向），≤0.2mm/m（径向）
o 冷却塔定位：中心线偏差≤10mm，垂直度≤1.5‰
3. 系统调试：
o 吹污：压缩空气≥0.6MPa，持续吹扫至靶板无杂物
o 抽真空：系统真空度≤53Pa，保持24h压力回升≤133Pa
o 降温测试：分阶段降温（4℃→-4℃→设计温度），每阶段间隔24h
四、质量安全控制
4.1 关键质量控制点
控制项目
允许偏差
检验方法
检验频率
保温板安装
±1mm/10m
2m靠尺+塞尺
每100m²1点
制冷管道坡度
≥0.3%
水准仪
每5m1点
地面平整度
5mm/2m
激光扫平仪
每50m²1点
氨系统气密性
≤0.02MPa/24h
精密压力表
系统调试阶段
4.2 安全生产管理
1. 危险源辨识：识别重大危险源12项，其中特级风险3项（氨泄漏、高空坠落、火灾）
2. 专项防护：
o 高空作业：设置双层防护棚（搭设高度≥6m），作业人员配备双钩安全带
o 动火作业：办理许可证，配备2台灭火器+1名看火人，清理半径10m内可燃物
o 有限空间：强制通风（风量≥3次/h），氧含量监测（19.5-23.5%），实行"双人监护"
3. 应急管理：
o 氨泄漏应急：配备正压式呼吸器（10套）、氨气检测仪（5台），每月演练1次
o 消防系统：设置4个室外消火栓（间距≤120m），30m范围内配置消防水带
4.3 绿色施工措施
1. 噪声控制：选用低噪声设备（昼间≤70dB，夜间≤55dB），设置声屏障（高度3m）
2. 扬尘治理：施工道路硬化（200mm厚C20混凝土），安装PM10在线监测仪（超标自动喷淋）
3. 废弃物管理：
o 建筑垃圾：分类存放，回收率≥80%，危险废物交由有资质单位处置
o 制冷剂回收：采用专用回收机（回收率≥95%），建立转移联单制度
五、验收标准与流程
5.1 分部分项验收
1. 地基基础：
o 承载力检测：静载试验（3点/栋），变形模量≥15MPa
o 防水工程：闭水试验（24h，渗漏量≤0.05L/m²·d）
2. 结构工程：
o 实体检测：回弹法检测混凝土强度（每个检验批1组）
o 钢结构：焊缝探伤（比例20%），涂层厚度（80μm≤干膜≤120μm）
3. 设备安装：
o 制冷系统：满负荷运行72h，库温波动≤±1℃
o 电气系统：绝缘电阻≥1MΩ，接地电阻≤4Ω
5.2 专项验收
1. 消防验收：
o 报警系统：30%点位联动测试，响应时间≤90s
o 喷淋系统：末端试水压力≥0.05MPa，流量≥1L/s
2. 环保验收：
o 噪声排放：厂界昼间≤65dB，夜间≤55dB
o 废水处理：COD≤500mg/L，氨氮≤45mg/L
3. 特种设备验收：
o 压力容器：由特检院进行监督检验，出具《压力容器使用登记证》
o 起重设备：行车空载试验（挠度≤L/2000），制动性能测试
5.3 竣工验收
1. 资料审查：施工技术资料（8大类，42小项），监理评估报告，第三方检测报告
2. 现场核查：功能测试（冷库降温速度≥1℃/h），安全设施（应急照明持续时间≥90min）
3. 综合评审：组织设计、施工、监理、勘察单位进行四方验收，形成《竣工验收报告》
六、技术创新与应用
6.1 BIM技术应用
实施BIM"五维管理"（3D+时间+成本），重点应用于：
· 碰撞检测：提前发现管线冲突点236处，节约返工成本120万元
· 进度模拟：4D进度关联，关键线路延误预警准确率达92%
· 成本控制：5D关联清单，实际成本与计划偏差控制在±3%内
6.2 新型材料应用
1. 低温混凝土：掺加纳米碳酸钙（掺量1.2%），-25℃条件下抗压强度损失率≤15%
2. 相变保温材料：在冷藏区墙面设置PCM储能层（相变温度5℃），减少冷负荷波动20%
3. 抗菌不锈钢：蒸发器采用316L抗菌不锈钢，表面抗菌率≥99.9%
6.3 智能建造技术
· 无人机巡检：每周2次航拍，生成三维点云模型（精度±5mm），对比分析施工偏差
· 智能安全帽：集成定位、SOS报警功能，危险区域自动预警（响应时间≤10s）
· 数字孪生：建立制冷系统数字模型，实时监测128个运行参数，故障诊断准确率≥95%
本方案基于无锡地区气候地质特征，严格遵循GB51440-2021、GB50072-2021等现行标准，通过科学的施工部署、先进的技术措施和严格的质量控制，确保项目达到"安全可靠、节能环保、经济适用"的建设目标。施工过程中将持续优化技术方案，强化过程管理，打造国内一流的现代化冷链仓储示范工程。
