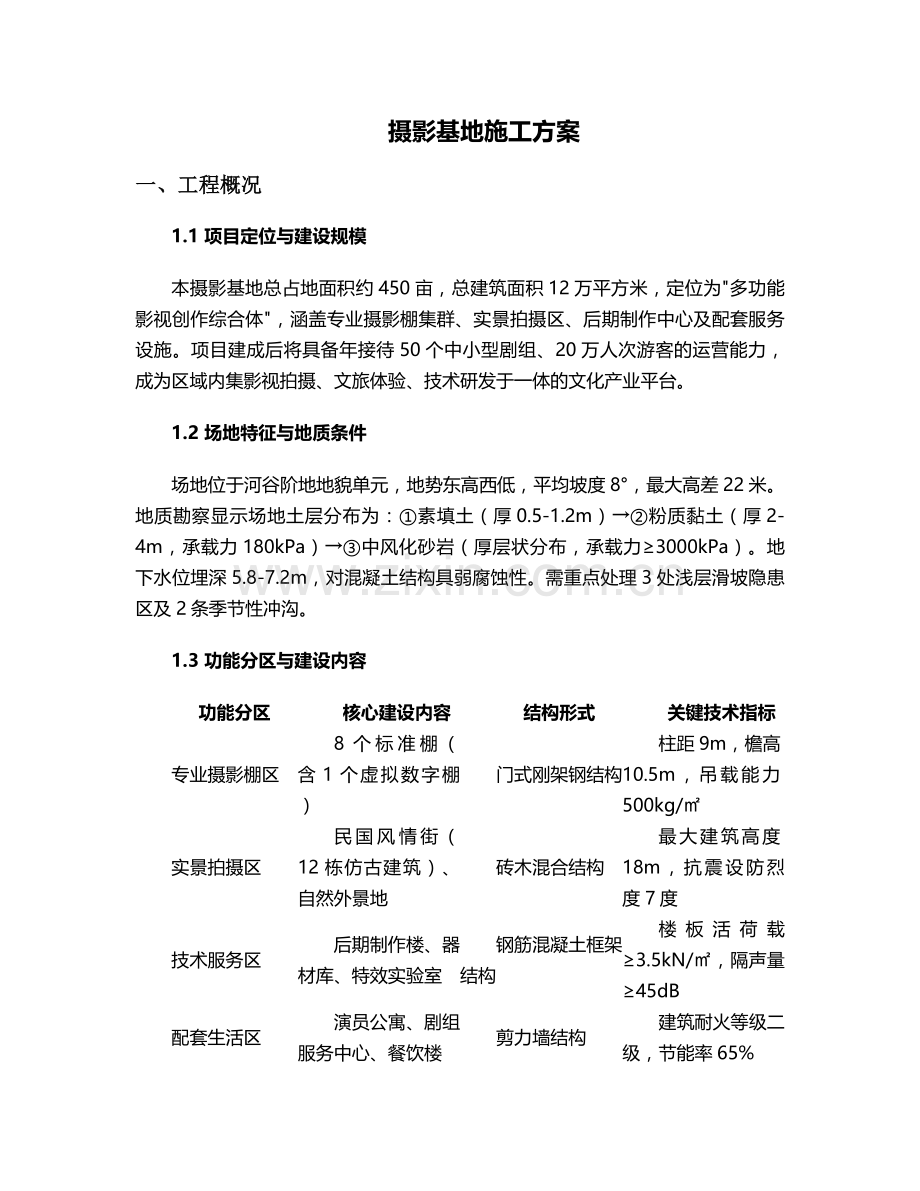

摄影基地施工方案.doc

摄影基地施工方案
一、工程概况
1.1 项目定位与建设规模
本摄影基地总占地面积约450亩，总建筑面积12万平方米，定位为"多功能影视创作综合体"，涵盖专业摄影棚集群、实景拍摄区、后期制作中心及配套服务设施。项目建成后将具备年接待50个中小型剧组、20万人次游客的运营能力，成为区域内集影视拍摄、文旅体验、技术研发于一体的文化产业平台。
1.2 场地特征与地质条件
场地位于河谷阶地地貌单元，地势东高西低，平均坡度8°，最大高差22米。地质勘察显示场地土层分布为：①素填土（厚0.5-1.2m）→②粉质黏土（厚2-4m，承载力180kPa）→③中风化砂岩（厚层状分布，承载力≥3000kPa）。地下水位埋深5.8-7.2m，对混凝土结构具弱腐蚀性。需重点处理3处浅层滑坡隐患区及2条季节性冲沟。
1.3 功能分区与建设内容
功能分区
核心建设内容
结构形式
关键技术指标
专业摄影棚区
8个标准棚（含1个虚拟数字棚）
门式刚架钢结构
柱距9m，檐高10.5m，吊载能力500kg/㎡
实景拍摄区
民国风情街（12栋仿古建筑）、自然外景地
砖木混合结构
最大建筑高度18m，抗震设防烈度7度
技术服务区
后期制作楼、器材库、特效实验室
钢筋混凝土框架结构
楼板活荷载≥3.5kN/㎡，隔声量≥45dB
配套生活区
演员公寓、剧组服务中心、餐饮楼
剪力墙结构
建筑耐火等级二级，节能率65%
室外公共区
生态停车场、景观水系、环形道路
沥青路面+透水铺装
绿化覆盖率42%，停车位300个
二、施工部署
2.1 施工组织体系
采用EPC总承包管理模式，组建由项目经理、技术负责人、安全总监等12人组成的项目管理团队，下设6个专业工作组：
· 工程技术部：负责施工方案编制、技术交底、BIM应用管理
· 施工管理部：统筹现场施工组织、资源调配、进度控制
· 质量安全部：实施全过程质量监督与安全风险管控
· 物资设备部：保障材料采购、设备租赁及周转材料管理
· 成本合约部：负责预算控制、签证管理、成本核算
· 行政协调部：处理外部关系、后勤保障、档案管理
2.2 施工分区与流程规划
分区施工策略：将场地划分为A（摄影棚区）、B（实景拍摄区）、C（配套服务区）三大施工区，采用"三区平行作业、区内流水施工"模式。A区优先开工，6个月内完成3个标准摄影棚主体结构；B区第3个月进场，10个月内完成民国街仿古外立面施工；C区第5个月启动，12个月内达到竣工验收条件。
关键线路节点：
1. 第1-2月：场地平整、边坡治理、临水临电布设
2. 第3-8月：摄影棚钢结构安装及设备基础施工
3. 第6-14月：实景拍摄区主体及装饰工程
4. 第10-16月：数字特效设备安装与系统调试
5. 第17-18月：室外工程及整体竣工验收
2.3 资源配置计划
劳动力配置：高峰期投入950人，其中特种作业人员180人（含焊工52人、起重工28人、架子工45人），配置非遗传统工匠30人专项负责仿古木作施工。
主要材料计划：
· 钢结构：Q355B型钢6800吨，工厂加工后现场拼装
· 木材：防腐处理杉木1200m³，用于仿古门窗及装饰构件
· 特效材料：LED显示模组（总面积520㎡）、声学吸音材料（18000㎡）
· 绿色建材：再生骨料混凝土3500m³，透水砖12000㎡
机械设备配置：
· 起重设备：250t汽车吊2台、50t履带吊1台、高空作业平台12台
· 加工设备：钢结构数控切割机组1套、木工雕刻机3台、焊接机器人2台
· 检测设备：全站仪2台、超声波探伤仪1台、声学测试仪1套
三、主要施工方法
3.1 地基处理与基础工程
边坡治理：对3处滑坡隐患区采用"抗滑桩+截排水"综合治理方案。抗滑桩采用Φ1200钻孔灌注桩，桩长15-18m，桩间距3.5m，桩顶设置2m宽冠梁。坡面采用锚杆格构支护，锚杆长9m，间距2.5m×2.5m，格构内喷播植草绿化。
基础形式选择：
· 摄影棚区：柱下独立基础（持力层为中风化砂岩），基础埋深2.5m，混凝土强度C30
· 仿古建筑区：条形基础+桩基复合基础，采用Φ500水泥土搅拌桩，桩长9m，单桩承载力特征值180kN
· 特效设备区：筏板基础，厚度800mm，配置双层双向钢筋网（Φ16@150），设置5道后浇带
地下工程：采用"明挖+管井降水"施工，基坑支护采用Φ600 SMW工法桩，止水帷幕深度12m。地下管网采用HDPE双壁波纹管（DN200-DN600），雨水收集系统设计容量500m³，采用PP模块拼装水池。
3.2 主体结构施工
钢结构工程：
1. 工厂加工：采用BIM放样+数控切割，构件加工精度控制在±2mm内，节点焊缝等级一级
2. 现场安装：采用"分榀吊装+高空散装"工艺，最大单榀钢梁重28t，使用250t汽车吊主吊，设置4个临时稳定支撑
3. 焊接工艺：梁柱节点采用CO₂气体保护焊，腹板与翼缘板焊接采用"船型焊"技术，焊后24h内进行100%UT探伤
仿古木结构施工：
· 材料处理：木材进场后经蒸汽干燥（含水率8%-12%）、防火浸渍（药剂保留率≥15kg/m³）、防虫处理
· 榫卯加工：采用CNC数控机床加工传统榫卯节点，关键节点采用"双榫+暗销"加固，榫头露出长度控制在榫眼深度的1/3
· 安装工艺：采用"先立架后装修"顺序，柱础设置可调节钢垫片（调节量±30mm），每安装3榀进行一次垂直度校正
混凝土工程：
· 模板体系：采用18mm厚酚醛覆膜胶合板，背楞采用双拼Φ48×3.5mm钢管，对拉螺栓间距≤600mm×600mm
· 浇筑工艺：框架柱分段浇筑至梁底20mm处，梁板连续浇筑，采用布料机布料，振捣棒移动间距≤400mm
· 养护措施：覆盖薄膜+阻燃棉被养护，保持表面湿润≥14d，冬季施工采用电伴热养护，确保临界强度≥7MPa
3.3 专业摄影棚施工技术
声学处理系统：
· 墙面构造：150mm厚轻质隔墙（容重≤800kg/m³）+50mm离心玻璃棉（密度48kg/m³）+穿孔吸音板（NRC≥0.9）
· 地面处理：300mm厚碎石垫层+200mm厚素混凝土+50mm橡胶减震垫+防静电地板，撞击声压级≤65dB
· 隔声门窗：定制钢质隔声门（隔声量42dB），观察窗采用3层中空夹胶玻璃（总厚度42mm）
特效设备安装：
· 虚拟拍摄系统：LED曲面屏（分辨率4K，刷新率120Hz）采用模块化安装，拼接缝≤0.5mm，亮度均匀度≥95%
· 灯光系统：配置DMX512数字控制系统，安装280套专业影视灯具，其中聚光灯（功率2000W）96套，三基色柔光灯120套
· 吊挂系统：设置3层钢制栅顶，配置24台电动葫芦（单台承重1t），控制精度±5mm，响应时间≤0.5s
3.4 仿古装饰与场景营造
民国风情街施工：
· 外立面工艺：采用"砖胎模+GRC构件"仿清水砖墙效果，砖缝宽度控制在8-10mm，采用"三顺一丁"砌筑法
· 门窗制作：实木仿古门窗（含水率≤15%），采用传统"攒边打槽"工艺，五金件为铜制仿古配件
· 装饰细节：檐口斗拱采用预制混凝土构件（表面做旧处理），墙面浮雕采用玻璃钢翻模工艺，仿石涂料分3层喷涂
自然场景营造：
· 人工水系：采用HDPE土工膜（厚度1.5mm）防渗，边坡采用生态袋护砌，配置水循环处理系统（处理能力50m³/h）
· 仿山岩景观：采用"钢筋骨架+钢丝网+喷射混凝土"工艺，表面覆盖聚氨酯泡沫塑形，喷涂仿石涂料（抗紫外线等级≥8级）
· 植物配置：选用乡土树种（乔木32种、灌木28种），采用"大乔+中乔+地被"三层结构，成活率确保≥90%
3.5 绿色施工与环境保护
扬尘控制：施工道路采用200mm厚C25混凝土硬化，出入口设置三级洗车平台（长15m，宽4m），易扬尘材料堆场设置6m高防尘网（密度2000目），PM10浓度控制在0.8mg/m³以下。
噪声管理：高噪声设备设置隔声棚（降噪量≥25dB），夜间施工噪声≤55dB，在场地边界布设6个噪声监测点，每2小时记录一次数据。
水循环利用：设置雨水收集系统（年收集量1.2万m³），用于绿化灌溉及降尘洒水；施工废水经三级沉淀池处理后回用，回用率≥70%。
四、质量安全控制
4.1 质量控制体系
分级质量管控：
· 材料控制：实行"三检制"（进场检验、加工检验、安装检验），钢结构原材需提供力学性能报告及无损检测报告
· 工序控制：设置28个质量控制点，关键工序（如钢结构焊接、声学处理）实行"作业指导书+样板引路"制度
· 验收控制：分部分项工程验收实行"班组自检→专业复检→监理验收"三级确认，隐蔽工程留存影像资料
专项质量标准：
· 钢结构工程：焊缝一次合格率≥98%，整体垂直度偏差≤H/1000且≤15mm
· 装饰工程：仿古砖铺贴平整度≤2mm/2m，木装饰线条接缝间隙≤0.5mm
· 设备安装：影视灯光照度均匀度≥90%，虚拟拍摄系统延迟≤8ms
4.2 安全生产管理
危险源管控：
· 高风险作业：钢结构吊装、高支模（搭设高度≥8m）、有限空间作业实行"作业许可"制度，配备专职安全员旁站监督
· 地质灾害：建立边坡监测系统（布设12个位移监测点），预警值设为水平位移5mm/天或累计15mm
· 用电安全：采用TN-S接零保护系统，摄影棚区设置独立接地系统（接地电阻≤4Ω），配备2套应急发电设备
安全防护措施：
· 临边防护：设置1.2m高工具式防护栏杆（刷红白警示漆），底部设200mm高挡脚板
· 消防管理：每500㎡配置2组灭火器（4kg干粉+3L水基型），摄影棚区设置消防水炮（射程≥30m）
· 应急准备：编制12项专项应急预案，每季度组织防坍塌、防火应急演练，配备应急物资储备库
4.3 进度保障措施
计划管理：采用Project软件编制四级进度计划体系（总计划→月计划→周计划→日计划），关键线路偏差预警值设为3天。
资源保障：
· 材料储备：钢筋、水泥等主材储备量≥15天用量，与3家供应商签订应急供货协议
· 机械保障：关键设备（如250t吊车）配备备用设备，故障响应时间≤2小时
· 资金保障：设立1000万元专项应急资金，确保关键工序连续施工
技术保障：
· BIM应用：建立全专业BIM模型，进行碰撞检测（累计发现管线冲突386处），实现施工模拟与进度跟踪
· 模块化施工：将仿古装饰构件、设备支架等分解为126个标准模块，工厂预制现场组装，缩短工期40天
· 季节性施工：雨季施工配备20台大功率抽水泵，冬季采用热水拌合混凝土（出机温度≥10℃）
五、验收与交付
5.1 分阶段验收计划
验收阶段划分：
1. 基础验收（第5个月）：含地基处理、基础结构、地下管网，重点检查桩基承载力（静载试验）及防水效果
2. 主体结构验收（第12个月）：分摄影棚区、实景拍摄区、配套区三个批次进行，钢结构需提供焊缝探伤报告
3. 专业系统验收（第16个月）：包括声学性能检测（混响时间、隔声量）、灯光系统调试、虚拟拍摄系统联调
4. 竣工验收（第18个月）：组织设计、施工、监理及影视技术专家进行综合验收，需通过3个剧组模拟拍摄测试
专项验收要求：
· 消防验收：消防设施功能测试合格率100%，疏散通道宽度≥1.4m，应急照明连续照明时间≥90min
· 环保验收：噪声排放昼间≤60dB，污水排放COD≤50mg/L，固废处理率100%
· 特种设备验收：起重设备、压力容器等需取得特种设备监督检验合格证书
5.2 竣工交付标准
技术资料交付：
· 竣工图纸：提供纸质版（8套）及电子版（含BIM模型），图纸深度达到施工图设计要求
· 设备资料：包含28套专业设备操作手册、维护手册、备件清单，其中进口设备需提供中文译本
· 测试报告：声学检测报告、灯光照度检测报告、结构安全性鉴定报告等23项专项检测报告
培训与服务：
· 操作人员培训：对运营团队开展为期2个月的专业培训，包括设备操作、应急处理等内容，考核合格率需达100%
· 质保服务：提供2年工程质量保修（其中防水工程5年），设立24小时技术支持热线
· 后续服务：协助建立设备管理制度，提供3年技术升级咨询服务
5.3 应急预案与运维准备
专项应急预案：
· 地质灾害应急：储备200m³速凝混凝土、500㎡防雨布，滑坡预警后30分钟内启动响应
· 设备故障应急：建立关键设备备件库（价值500万元），主要设备故障修复时间≤4小时
· 消防安全应急：组建30人义务消防队，配备消防应急车辆2台，火灾响应时间≤5分钟
运维体系建设：
· 管理制度：编制《设备维护保养规程》《安全操作规程》等18项管理制度文件
· 监测系统：安装智能运维平台，实时监测120个关键点位（温度、湿度、设备运行状态）
· 物资储备：建立应急物资仓库，储备30天用量的常用耗材及应急救援物资
六、施工进度计划
本项目总工期540日历天，采用Project软件进行进度控制，关键线路为：场地平整→地基处理→摄影棚钢结构安装→声学系统施工→特效设备调试→竣工验收。具体里程碑节点如下：
· 第90天：完成全部地基处理及基础工程
· 第180天：摄影棚区主体结构封顶
· 第270天：实景拍摄区仿古外立面完工
· 第360天：专业设备安装完成并开始单机调试
· 第450天：完成系统联调及模拟拍摄测试
· 第540天：竣工验收并交付使用
