第十九章《家庭用电》知识点复习(一).pdf

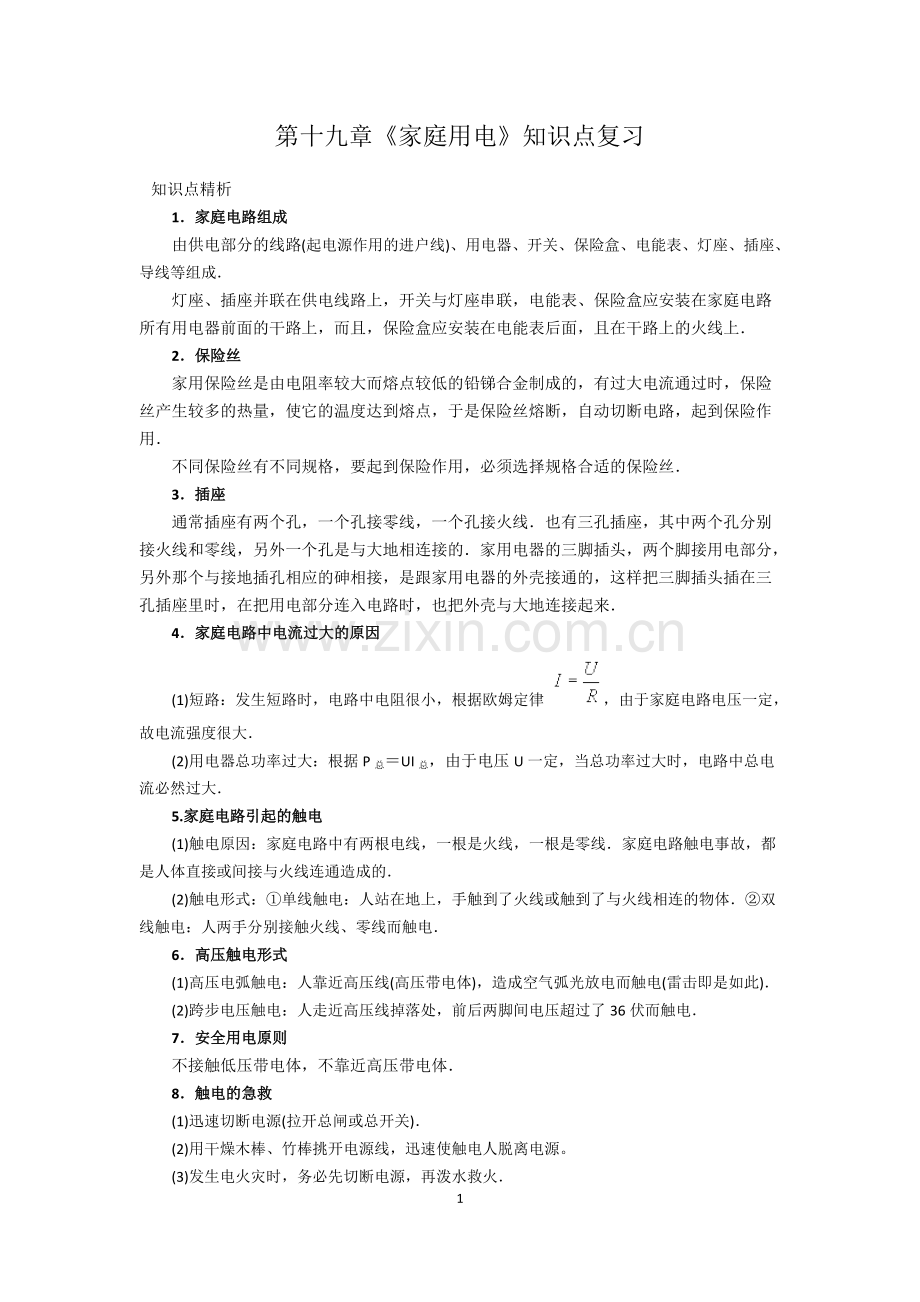

1第十九章家庭用电知识点复习 知识点精析1家庭电路组成家庭电路组成由供电部分的线路(起电源作用的进户线)、用电器、开关、保险盒、电能表、灯座、插座、导线等组成灯座、插座并联在供电线路上，开关与灯座串联，电能表、保险盒应安装在家庭电路所有用电器前面的干路上，而且，保险盒应安装在电能表后面，且在干路上的火线上2保险丝保险丝家用保险丝是由电阻率较大而熔点较低的铅锑合金制成的，有过大电流通过时，保险丝产生较多的热量，使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用不同保险丝有不同规格，要起到保险作用，必须选择规格合适的保险丝3插座插座通常插座有两个孔，一个孔接零线，一个孔接火线也有三孔插座，其中两个孔分别接火线和零线，另外一个孔是与大地相连接的家用电器的三脚插头，两个脚接用电部分，另外那个与接地插孔相应的砷相接，是跟家用电器的外壳接通的，这样把三脚插头插在三孔插座里时，在把用电部分连入电路时，也把外壳与大地连接起来4家庭电路中电流过大的原因家庭电路中电流过大的原因(1)短路：发生短路时，电路中电阻很小，根据欧姆定律，由于家庭电路电压一定，故电流强度很大(2)用电器总功率过大：根据 P总UI总，由于电压U 一定，当总功率过大时，电路中总电流必然过大5.家庭电路引起的触电家庭电路引起的触电(1)触电原因：家庭电路中有两根电线，一根是火线，一根是零线家庭电路触电事故，都是人体直接或间接与火线连通造成的(2)触电形式：单线触电：人站在地上，手触到了火线或触到了与火线相连的物体双线触电：人两手分别接触火线、零线而触电6高压触电形式高压触电形式(1)高压电弧触电：人靠近高压线(高压带电体)，造成空气弧光放电而触电(雷击即是如此)(2)跨步电压触电：人走近高压线掉落处，前后两脚间电压超过了 36 伏而触电7安全用电原则安全用电原则不接触低压带电体，不靠近高压带电体8触电的急救触电的急救(1)迅速切断电源(拉开总闸或总开关)(2)用干燥木棒、竹棒挑开电源线，迅速使触电人脱离电源。(3)发生电火灾时，务必先切断电源，再泼水救火2(4)进行人工呼吸抢救9.特别警惕特别警惕本来应该绝缘的物体导了电，本来是不该带电的物体带了电。例题分析例题分析第一阶梯第一阶梯 例例 11如图 10-1 所示电路是家庭电路的一部分，现灯不亮，用测电笔测 a、b、c、d 四点，测 b、c 两点时氖管发光，测 a、d 两点时只有 a 点使氖管发光，则故障的原因是（）A、火线、零线相碰 B、灯泡断路 C、灯头内接线柱短路 D、c、d 间断路 答案：答案：某处能使氖管发光，该处的火线直接或间接相通，a 点发光说明所在的线是火线，若火线零线相碰，d 点也应发光，故排除 A，若灯泡内断路、c 点也不应发光，故排除 B，若灯泡内接线柱短路 d 点应发光，只有 c、d 间断路，才出现 c 点发光 d 点不发光，故答案选 D。点拨：点拨：理解测电笔氖管发光的原因是解题的关键。3 例例 22在家庭电路中，下列说法正确的是（）A、电能表是测量电功的仪表，要装在干路上 B、开关可接在火线上，也可接在零线上 C、保险丝是由电阻率大、熔点高的合金做成的 D、测电笔是测量电路中有无电流的仪器。点拨：点拨：根据测电笔、电能表的作用、开关的连接要求、保险丝的材料特点解题。答案：答案：A 例例 33某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝断，室内电灯全部熄灭，其原因可能是（）A、台灯的功率过大 B、台灯内灯泡短路 C、插座原已短路 D、台灯的插头短路 答案：答案：保险丝断是因为电路中电流过大，台灯开关已断开，台灯未接入电路，台灯的功率的大小，灯泡是否短路，不是引起电流过大的原因，故排除 A 与 B 项，原来电灯正常发光，说明插座原来没有短路，故排除 C 项惟一可能的是插头短路，插入插座后引起家庭电路短路，故答案选 D。点拨：点拨：解答家庭电路故障题须依据现象分析判断，家庭电路故障常见的有断路和短路，后者一定会使保险丝熔断。第二阶梯第二阶梯4 例例 44引起保险丝熔断的原因，以下哪种不可能（）A、电路中开关被短路 B、电路中用电器被短路 C、电路中用电器功率过大 D、保险丝的直径过小 点拨：点拨：引起电路中电流过大原因有：短路和用电器功率过大，根据题意结合短路含义及保险丝的粗细与规格的联系，可解此题。答案：答案：A 例例 55关于触电，下列说法中正确的是（）A、只要有电流流过人体，就会发生触电 B、只要人体不接触带电体，就一定不会发生触电 C、只要人体接触到火线，就会发生触电 D、触电是指一定强度电流流过人体，并引起了伤害。答案：答案：有电流流过人体，不一定发生触电事故，例如人在用测电笔测火线，电流很微弱，对人体没有造成伤害，人体不接触高压带电体，靠近也会引起高压电弧触电。如果人和大地绝缘，也不接触到零线，只有一只手接触到火线，没有构成电流通路，也不会发生触电，故选项A、B、C 错误，根据触电含义选项 D 对。点拨：点拨：正确理解物理上触电含义很重要，也有助于理解触电的几种形式。例例 66下列做法中，哪个符合安全用电原则（）A、在有绝缘皮的电线上晾衣服 B、居民小院突然断电，利用这个机会在家检修电路5 C、不能用湿布擦灯头 D、用铜丝代替保险丝 答案：答案：在电线上晾衣服容易漏电，使人触电，故选项 A 错，利用断电机会检修电路很危险，万一来电，易发生触电事故，选项 B 错，不能用铜丝代替保险丝，因为铜丝熔断电流很大，代替保险丝，起不到保险作用，故选项 D 错，潮湿的绝缘体也会漏电，不用湿布擦灯头，是符合安全用电原则的，故答案选 C。点拨：点拨：安全用电常识具有较强的实用性，是每个学生必须具备的知识。第三阶梯第三阶梯 例例 77发现电线起火，应采用下列哪种措施（）A、用水扑灭火 B、迅速接下开关，切断电源 C、用剪刀切断电源 D、找电工处理 点拨：点拨：含杂质的水、剪刀是导体，根据题意，从事故处理方法入手解题。答案：答案：B 例例 88小鸟两只脚站在高压电线上不会触电，这是因为（）A、小鸟身体上有羽毛，不导电 B、小鸟两爪上有一层角质层 C、小鸟两爪之间几乎没有电压 D、高压线上电流很微弱，小鸟不会触电 答案：答案：C6 例例 99把 8W 的台灯的插头插入家庭电路的插座，室内电灯立即全部熄灭，原因可能是（）A、此时的功率太大，保险丝熔断 B、室内的插座中有短路 C、台灯的插头内有短路 D、台灯的插头内有断路。思路分析：思路分析：解答这类题的关键是要分析造成保险丝熔断的原因，插入台灯插头，室内电灯全部熄灭，说明此时保险丝熔断，电路中电流过大，而造成电路中电流过大的原因有两个：一是发生短路，二是用电器总功率过大，开路是绝对不会引起保险丝熔断，从本题的实际情况看，台灯的功率仅为 8W，况且台灯属家庭电路中正常使用的用电器，不会因为一盏台灯的电流的加入而导致总电流过大烧断保险丝，故排除 A，若室内插座中原有短路存在，则在插上台灯插头前保险丝就应该熔断，室内电灯早就熄灭。答案：答案：C 例例 1010火线、零线和地线有什么不同？答：答：一般家庭电路的两根进户线是从低压输电线上引下来的，其中一根叫零线，正常情况下零线和大地没有电压，另一根叫火线，火线和零线之间有 220V 电压，家用电器都并联在电路中，可以保证在正常情况下，每个家用电器的电压都为 220V。在家庭电路的三孔插座中，有一根直接跟大地直接相连的线叫地线，接地线将家用电器的金属外壳和大地相通，避免因漏电而使外壳带电引起意外事故。例例 1111触电的含义是什么？答：答：物理学中所说触电并不是单独指接触带电体，更不是指接触用电器，而是指一定强度的电流通过7人体所引起的伤害事故，要注意两点：一是通过人体电流有一定强度；二是指引起伤害事故。例如我们用测电笔测火线时，氖管发光，有微弱电流通过人体，不会引起伤害事故，另外，我们接触不高于 36V 的带电体，如几节干电池，也不会引起伤害事故，也不能叫触电。例例 1212某集体宿舍电能表上标有“220V，5A”，已知安装了“220V，40W”的电灯 25 盏，问这个宿舍的职工能否同时使用“220V，300W”的电炉？解法解法 1 1：通过电灯的电流。通过电炉的电流。总电流 I=I1+I2=4.5A+1.4A=5.9A。因为 15A，所以不可以同时使用“220V 300W”的电炉。解法解法 2 2：电路中电灯的功率为 P1=2540W=1000W电路中的总功率 P=P1+P2=1000W+300W=1300W电能表所允许接入电路的最大功率为 P=UI=2205W=1100W。因为 P=1300W1100W，所以不可以同时使用“220V 300W”的电炉。例例1313某同学家里有 30 瓦日光灯两盏，25 瓦白炽灯三盏，60 瓦彩电一台，100 瓦电冰箱一台，350瓦洗衣机一台，问该同学家应选购多少安培的电能表和保险丝?解析解析依题意，应先求出家庭电路户用电器的总功率，再根据公式 P=UI 求出电路中最大正常工作电流，从而多判断应选用的电能表和保险丝该同学家用电器总功率是P总30 瓦2 十 25 瓦3 十 60 瓦十 100 瓦十 350 瓦645 瓦电路中最大正常工作电流 293 安3 安8故这个同学家应选购 3 安的电能表和额定电流是 3 安的保险丝解题思路评析解题思路评析选择保险丝时，应使其额定电流等于或稍大于电路中最大正常工作电流，千万不能用铁丝、铜丝代替保险丝 例例1414安装家庭电路应注意什么？为什么？答：答：开关和被控制的用电器串联，一端接在火线上，另一端接在用电器上，这样断开开关，电路脱离火线，做到安全用电。螺丝口灯泡的灯座的螺旋套要接在零线上，不准接在火线上，因为灯泡的螺旋（和螺旋套相通）很容易接触到它，螺旋套若接在火线上易发生触电事故。明插座应高于地面 1.8m，三孔插座应有接地保护线。闸刀开关千万不能倒装，闸刀开关上端为静触电点，用于接输入导线，下端为动触点，接输出导线，如果倒置安装，在需要切断电源时，闸刀片由于重力作用很容易自动接通电路而造成危险。例例 1515农村电网改造是各级人民政府十分重视的问题，通过更新输电设备，提高输送功率和改进管理水平，改变以往电能输送过程因设备陈旧，线路过细和老，输送功率低而带来的损耗大，成本高，安全性能差等弊端，在减轻农民负担的同时，充分利用本地的电力资源，满足广大农村地区和农民的生产生活需要，请运用你所学过的有关知识简要分析这种举措的科学依据。解：解：从电能的输送、电能的损耗以及安全用电等几个方面阐述。（1）电阻 R 跟导体材料、长度和横截面积有关，由于导线过细和陈旧，应更换容易导电，横截面积大的导线，使电阻的阻值小，达到电能输送的损失减小。（2）电能的损失与电流 I2成正比，设输送电功率不变，根据 P=UI 知道，把输送电压提高一倍，同时把电流减小到原来的，而电能的损失去减小到原来的，因此从发电站发出的电能，先经过变压9器把电压升高，用高电压输送到远方的用户附近，再经过变压器把电压降低，供给用户使用。（3）由于线路导线过细和老化，还会发生完全事故。巩固练习：巩固练习：1、小明学完家庭用电知识后，安装了某房间的照明电路，如图所示，经检查发现有三处错误，它们是_，_，_（填写字母代号并说出错误原因）。2、插座，特别是准备接大功率用电器的插座，只在火线上串接保险丝，而在零线上不装保险丝，这样做是为了用电更安全，为什么这样更安全？3、电工在断开开关时，取下灯泡，用测电笔测试灯头里面的两根导线，发现其中有一根导线使氖管发光，这种情况是否正常？原因是什么?()A现象正常因为两根线一根是火线，另一根是零线B现象正常。因为断开的那根线不能使氖管发光 C、现象不正常因为没接灯泡时，两根线都应使氖管发光。D.现象不正常因为开关接零线上，断开开关时没能使灯头脱离火线。4、测电笔是用来辨别_的工具，使用测电笔时，应用手接触_，笔尖接触_若氖管不发光，表明接触的是_。5、电路中电流过大会有什么危害？此时保险丝起什么作用？答案：答案：1、B 插座不应串联在火线上；D 开关不应接在零线上；F 灯灯头螺旋套不应接在火线上（或灯10尾金属块不应接在零线上）。2、如果火线和零线都装了保险丝，则假若因用电器功率过大，而使零线上的保险丝先熔断，此时电路虽然被切断了，但插座仍与火线相通，插座的接线头上仍然带电，一旦不慎接触它，就会发生触电事故，如果仅在火线上接保险丝，一旦保险丝熔断，插座与火线就断开了，这时再接触它，就不会有触电的解除了。3、本着安全用电原则，灯的开关必须接在进入灯头的两根线中的火线上，开关断开时，灯头脱离火线而没有电压，用测电笔测试时，灯头内的两个线头应该都不能使氖管发光。而题目所述情况中仍有一根线使氖管发光，可见，这根线仍跟火线连通，开关断的一定是零线，故开关接法错误，此现象不正常，应选 D。解题思路评析解题思路评析 此题命题目的是强调一个知识点，即安装电灯时，电灯开关必须接在火线上请同学们以此为依据，跟选项 D 对比，分析一下选项 A、B、C 为什么错。4、火线和零线，笔尾金属体，电线，零线 5、家用电线有一定的粗细，它有一个确定的安全电流值，如果电流过大超过安全电流值，电线所产生的热量会加速电线绝缘层老化，如果绝缘层老化剥落，会引起燃烧造成火灾。家用保险丝是由电阻率大而熔点低的铅锑合制成的，有过大的电流通过时，保险丝会产生较多的热量，使它的温度上升达到熔点，于是保险丝就熔断而自动切断电路，起到保护电路作用。测试测试选择题选择题1、如图所示一电工在检修家庭用电电路时，发现合上开关后 L 不亮，用测电笔测 试C、D 时，发现这两处都能使氖管发光，而测试 A、B 时，只有在 A 点时氖管才发光则故障可11能是()A火线与零线短路 B零线没有接地CB、C 之间某处断路 D灯 L 短路 2、某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝断，室内电灯全部熄灭，其原因可能是（）A、台灯的功率过大 B、台灯内灯泡短路C、插座原已短路 D、台灯的插头短路3、关于安全用电，下列说法中正确的是（）A、人体只要接触火线就一定会触电B、只要站在绝缘板上就不会触电C、通电导体起火时，应立即用水泼灭D、检查电路时，人体不能同时接触火线和零线4、某家庭电路使用的电灯和家用电器情况的变化，引起电路中总电阻的变化情况是（）。A、使用的灯和家用电器越多，总电阻越小B、使用的灯和家用电器越多，总电阻越大C、只亮一盏灯时，总电阻最小D、所有的灯都不亮，所有的用电器不工作，总电阻为零5、下列做法中，哪个符合安全用电原则（）A、在有绝缘皮的电线上晾衣服 B、居民小院突然断电，利用这个机会在家检修电路12C、不能用湿布擦灯头D、用铜丝代替保险丝6、在高压输电线上的小鸟不会触电的原因是（）。A、鸟是绝缘体不会触电 B、鸟的耐压性强不会触电C、高压线外层有绝缘层 D、鸟只站在一根电线上，两爪间电压很小7、家庭电路中已有一盏灯发光，一台电视机工作，如果再接入一个电冰箱，那么（）A、总电阻变大 B、总电压变大 C、总功率变大 D、总电荷量变大8、学生宿舍电路中的保险丝是按规定安装的，但经常被烧断，发生这种情况的原因可能是（）。A、电路某处有短路 B、某个灯座内火线与零线直接相触C、有一个寝室经常使用大电炉 D、进入宿舍的电压经常低于 220V 答案与解析答案与解析答案答案1、C 2、D 3、D 4、A 5、C 6、D 7、C 8、C解析解析：1、解析解析:测 A、B 两处时，只有在 A 点时氖管发光，这说明 A 是火线而 B 是零线，测 C、D 时氖管都发光，说明 A、D、L、C 接在火线上，而且开关及灯 L 都正常，因此，肯定是 B、C 问某处断路，故正确答案是 C解题思路评析解题思路评析 家庭电路中，用测电笔测试零线时氖管发光，是一种常见故障，这种故障13原因，一般均是零线断路2、解析解析:保险丝断是因为电路中电流过大，台灯开关已断开，台灯未接入电路，台灯的功率的大小，灯泡是否短路，不是引起电流过大的原因，故排除 A 与 B 项，原来电灯正常发光，说明插座原来没有短路，故排除 C 项。惟一可能的是插头短路，插入插座后引起家庭电路短路，故答案选 D。3、答案：答案：D。4、解：解：A。分析：分析：本题考查并联电路总电阻的特点，解题关键是知道关联电路的支路增多，总电阻减小，易错点是认为电阻增多，总电阻增大。5、解析解析:在电线上晾衣服容易漏电，使人触电，故选项 A 错，利用断电机会检修电路很危险，万一来电，易发生触电事故，选项 B 错。不能用铜丝代替保险丝，因为铜丝熔断电流很大，代替保险丝，起不到保险作用，故选项 D 错。潮湿的绝缘体也会漏电，不用湿布擦灯头，是符合安全用电原则的，故答案选 C。点拨：点拨：安全用电常识具有较强的实用性，是每个学生必须具备的知识。6、鸟和人一样也是导体，不是绝缘体，它的耐压性也不强，高压线外面设有绝缘层，鸟在高压线上不触电是因为鸟的双爪在一根电线上，鸟的身体很小，两爪间的距离很近，加在鸟身体上的电压很小，通过鸟的电流也极小，因此不会触电。14答案：答案：D。7、解析解析:家庭电路各用电器是并联连接的，电压不变都等于家庭电路电压，每增加一个支路，根据并联总电阻特点 变小，故选项 A、B 错，又根据欧姆定律 得 变大，但通电时间未知，根据总电荷量，总电荷量变化不确定，故选项 D 错误，家庭电路总功率等于各用电器功率之和，再增加一个电冰箱，电路总功率变大，故答案选 C。8、解：解：选择 C。因为大电炉的功率很大，当这个电炉使用时，电路中的电流就会过大，引起保险丝烧断。分析：分析：本题考查的知识点是电路中电流过大的原因，解题的关键是知道电路中电流过大的原因：一是电路某处发生短路，二是电路中用电器功率过大，短路引起电路中电流过大是持续性，在这种情况下，保险丝一装上立即就被烧断，如果是由于电路中接有大功率的用电器，只有这个用电器工作时，电路中电流才会过大，也只有在这个时候保险丝才会被烧断。中中 考考 解解 析析 生活用电生活用电1（广东省）关于家庭电路，下列说法中正确的是()(A)我国家庭电路的电压是 220 伏(B)保险丝是以并联方式接入电路的(C)保险丝熔断了，一定是电路中某处发生短路造成的15(D)家用电器是以串联方式接入电路的.评析：评析：在家庭电路中，为保证各用电器正常使用，且互不影响，应并联接入电路，控制电灯的开关应装在火线上，保险丝是当电路中的电流过大时，自动切断电路，以勉火灾事故发生，同时保险丝熔断后用电器不带电应串联在火线上。电路中造成电流过大而保险丝熔断的原因有两个，一是电路发生短路，二是电路中用电器总功率过大，综上所述，、都错。答案：答案：A2（安徽省）举例说出一种家用电器的名称，并简要说明它主要应用的物理原理。评析：评析：此题较活，考查物理知识在实际中的应用，只举出一种，这难度不大。例如：电冰箱：利用液体蒸发吸热，制冷而获得低温。白炽电灯：利用电流通过电阻产生热量，而使灯丝温度升高而发光。洗衣机：磁场对电流有力的作用。注：在学习物理的过程中注意与实际的联系，物理与生活，写出1 种家用电器名称写出的物理原理基本合理（如电熨斗，其物理原理是电流通过电阻产生热量或电流的热效应。）3（天津市）如图 101所示，温控器 S 的两个接线柱为 a 和 b，它的作用是当环境温度高于一定值时自动断开电路，环境温度低于一定值时自动接通电路。利用温控器的这个特点，请你用图中给出的元件连接成一个电热水器的自动控制电路。要求：（1）使电热丝加热冷水时绿、红指示灯同时亮。（2）水温达到一定值后，电热丝被自动切断，此时红指示灯灭，绿指示灯仍然亮。（3）保险丝对电路起保护作用（设红、绿指示灯及电热丝的额定电压均为 220V）。16 图101评析：评析：红、绿灯和电热丝的额定电压都是 220V,等于电源电压。因此应当彼此并联，温控器断开后，红灯灭电热丝断开，绿灯亮，温控器控制红灯和电热丝，而不能控制绿灯。保险丝切断电源，应串在火线上。注：注：画电路时，先把保险丝串到火线上，然后把绿灯并到火线零线之间，而后把温控器串联到火线上，再把电热丝和红灯并到温控器的后边。电路图如下图所示。第三题答案图4（沈阳）在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率用电器；（4）户外输电线绝缘皮损坏。可能引起家中保险丝熔断的是（）A、只有（1）（2）B、只有（2）（3）C、只有（2）（4）D、只有（1）（3）评析：评析：家庭电路中引起保险丝熔断，也就是电流过大的原因只有两个：一是电路发生短路，另一个是电线连接的用电器总功率过大。此题中插座中的两个线头，一个接火线，一个接零17线若相碰，会造成短路。开关安装在单根火线，两线头相碰；只能是电灯接通，而不会短路。1=，一定时，越大 I 越大。电线相距较远，既是绝缘皮损坏，也不会造成短路。、都是错的。答案：答案：D5（江苏南京市）图 107所示的电路中，L1和 L2分别为标有“220V 25W”和“220V 40W”的白炽灯泡，为了使灯 L1和 L2都发光，且灯 L1比 L2亮，应闭合开关_.当开关_闭合时，保险丝被熔断。图107评析：评析：1的电阻1=1936欧，2=1210欧,R12,根据 P实=I2R，欲使 L1比 L2亮，即12，必须使 L1与 L2串联。因此应闭合开关1。保险丝熔断的原因有两个，一个是电路中总功率过大，本题中即使两灯都正常工作，总功率是 25 瓦+40 瓦=60 瓦,不可能造成电流过大，那另一个原因就是电路发生短路。故当13同时闭合时，电路因短路，使保险丝熔断。答案：答案：S1，S1、S36（2001 福建福州）在照明电路中，下列情况符合安全用电原则的是()(A)可以随意搬动亮着的台灯或工作中的电扇(B)把电路中的电线当成晒衣绳用来披挂湿衣服(C)不能用潮湿的手触摸家庭电路的开关(D)发现有人触电时，直接用手把触电者拉开以脱离电源18评析：评析：本题综合了生活中用电时应注意的一些问题：亮着的台灯和工作中的电扇都是带电的，随意搬动，有 可能造成触电。、不纯净的水是导体。在电线上晒衣服，若电线因绝缘及老化而有断裂处，晒衣服有可能触 电。、人是导体，直接拉触电者脱离电源时，也会触电。因此只有是符合安全用电的。答案：答案：C7（北京海淀区）如果发现有人触电，又不能立即找到开关，为了尽快救人，下列说法正确的是：（）、用铁棍将电线挑开、用干燥木棍将电线挑开、用手将电线拉开、用手赶快把人拉开评析：评析：本题考察解决实际问题的能力，有人触电，应立即切断电源，若不能立即找到开关，应使用绝缘体将电线挑开。B 正确。8（长沙市）下列四幅图 108中哪一幅图是表示没有违反安全用电的原则的是（）图108评析：评析：、人的双脚虽然站到干木登上，但两手分别触到火线和零线这样有电流通过人体，人会触电。、不纯净的水是导体，用湿手去动开关有可能触电。、电视天线是导体，架的太高碰到高压线，会把电导入电视机，强大的电流会把电视机烧坏，也有可能使周围人触电。、有金属外壳的家用电器，外壳接地，外壳和大地之间没有电压，人站在地上碰到外壳也不会触电。故只有正确。答案：答案：19课课 外外 拓拓 展展 用电小常识用电小常识（一）关于民用家庭电路我国民用家庭电路均采用220 伏电压，我国生产的用电器绝大部分额定电压都为 220 伏，所以可以直接接入电路使用，但是国外生产的用电器有 110 伏和 250 伏额定电压的(如前苏联和日本等)，所以我们不能盲目购买和使用在居民区和工厂里从变压器里拉出的有 4 根导线，千万不能认为随便二根电线都可以使用，这 4 根线里有三根火线，只有一根是地线，我们在使用时只能用一根火线和一根地线，若同时使用两根火线，称为动力线，二线之间的电压为 380 伏(二)插座和接地为了方便家庭里总是装有许多插座，插座有固定插座也有可移动式插座插座又分二眼插座和三眼插座，若是两眼就直接接在火线和地线(又称零线)上，把家用电器的插头插入插座，用电器就被并入电路工作。对于三眼插座，除了两个眼接在电路的火线和零线上，另一个眼跟地面相接即接地，而用电器的插头也有相应的三脚，二个脚接用电部分，另一个脚接用电器的外壳，如冰箱、洗衣机、空调等金属外壳这样等于外壳和大地相通，即使意外地外壳被带上电，也会从接地导线流入大地，不会给人带来触电的危害注意不论是三孔或三脚，其分布有规律，不能乱接如图 104所示，它们的分布不是等边三角形，较近的两个接火线和零线，较远的那个孔或脚是接地的，千万不能把接地的那个接在火线上，也不能图省事不用接地插孔(三)测电笔判断有没有“电”，辨别火线很重要，因为保险丝和开关都要串接在火线上，20这里就要用上电工的基本工具测电笔，家庭里也应常备测电笔如何知道是否有“电”，主要靠氖管，氖管里充有惰性气体氖气结构如图 105所示，两端电极之间只要有少许电压，就会激发氖气发出红光，测电笔的构造如图 106所示，弹簧是为了保证接触良好，高电阻是为了分去大部分电压，或说使电流很小使用时，下金属体(有时附带当螺丝刀使用)接触火线或带电体，上金属体与人体接触再接地。构成串联电路，此时电流微弱对人体不会造成伤害(四)额定电流家庭电路设计时都有一个允许的最大电流值，即额定电流，若电流过大会使保险丝熔断那么在什么情况下电流会过大呢?(1)在发生短路的时候，所谓短路即电流不经过用电器而直接构成通路，相当于火线和零线直接连通此时因为电阻微乎其微，所以电流特大造成短路的原因一是装修电路时不小心让火线和零线碰在一起，二是因为绝缘线老化或破损，起不到绝缘的作用，让火线接触到了零线(2)家庭中用电器过多、功率太大，因为电流。其中P 为总功率，U为线路电压 220 伏，一个家庭，一个楼道，一座楼都有保险丝，例如夏天家家都用空调，往往就会造成保险丝屡换屡断所以不能同时使用大功率的用电器，在厨房里微波炉和电饭锅就最好不要同时使用。(五)关于安全用电电在现代生活中是太重要了，电就和老虎一样，驯服不好要吃人的，在使用时一定马虎不得(1)电的最大危害是对人体的伤害，即触电，因为人体也是导体，通过人体的电流为 8 一l0 毫安时人手就难以摆脱带电体，通过人体电流只要达到 o1 安培，人就会马上死亡，人只有接触 36 伏以下的电压才是安全电压，如果人站在地面接触到火线或人虽站在绝缘体上，但两只手分别接触到火线和零线都会使电流构成通路，从而触电，但如果人站在绝缘体上，并且只21接触到火线就不会触电，所以我们应该避免前两种情况的发生(2)为了防止触电应注意以下一些问题不要使本应绝缘的部分破损，不要使导线和金属 相连，电线接头处要用绝缘胶布缠好；要注意保持绝缘部分干燥，往往因为潮湿使绝缘体变得导电，尤其开关不能让其潮湿，潮湿的手也不要去扳动开关对于三孔插座一定要接地，不能马虎。(3)若使用室外天线时要防止雷击，所以碰到下雨阴天要打雷时，可把天线拔掉，或不收看电视遇到高压设备最好“敬而远之”，当人离高压带电体较近时，尽管没有接触到带电体，但是会发生高压电弧(即放电现象)，电流照样会通过人体而触电，若高压输电线脱落掉在地面，也很危险，尽管没有接触到电线，但是在两脚问会形成“踏步电压”使人触电所以人最好不要长久呆在高压电线下(4)假如碰到触电情况怎么办?人在这个时候往往会紧张而不知所措，因而要沉着冷静第一步应该赶快切断电源，有人因触电躺在地上应用干燥的木棒把电线挑开，假如发生了火灾，也应先切断电源，千万不能用水去泼(5)在接开关和用电器如灯泡时，要有规定，防止触电隐患在接所有开关时要串接在火线上，先用电笔试一试哪根是火线再安装开关假如开关接在零线，即使开关断开用电器不再工作，用电器仍“带电”，弄不好会造成触电现在已经大部分使用螺门灯泡，螺口灯泡的灯丝两端引出，分别接在螺旋和灯泡尾部中心的金属块上，而灯头也有相应的螺旋和一块舌头，舌头缩在里面不易碰到，而内螺旋很接近灯头的边缘，人手很易碰到，所以在安装灯头时，要把火线接在灯头里面不易碰到的舌头上，零线接在螺旋上，这样才安全检测题检测题22 1、家庭电路中必须安装电能表，它的作用是_,某家庭电能表标有“220V，3A”字样，那么电能表可接在电大功率为_家庭电路中。2、家庭电路中电灯和电灯之间的连接方式是_联，插座和电灯间连接方式是_联，开关与电灯之间的连接方式是_联。3、保险丝应_联在电路中，其材料特点是_。4、_和_是家庭电路中电流过大的两个原因，为了避免由于电流过大而发生事故，电路中必须安装_.5、某家户内电路选用了额定电流为 5A 的保险丝，那么这家用户同时使用用电器的最大功率是_W,电路中最多装_盏“PZ220-60”的电灯。6、以美国为首的北约部队野蛮地使用石墨炸弹轰炸南联盟的科索沃地区，炸弹在空中爆炸产生大量的石墨絮状物降落，造成科索沃大片地区停电，石墨炸弹使供电系统遭到破坏的原因是_。7、家庭电路中用电器越多，总电阻越_,总功率越_,总电流越_.8、家庭电路的触电事故都是人体直接或间接接触_造成的，对人体安全电压值是_V.9、低压触电的形式有_和_两种，高压触电的形式有_和_两类。10、安全用电的原则是不接触_,不靠近_.11、白炽灯是利用电流_效应工作的，它的灯丝由_高的_制成，螺丝口灯泡的灯座的_一定要接在零线上。12、发现有人触电，下列抢救措施正确的是（）A、拨打 110 或 120 同时去喊电工B、迅速用剪刀或小刀切断电源23C、迅速用手把人拉开使其脱离电源D、立即用绝缘物使触电者脱离电源13、更换和检修用电设备时，最好的安全措施是（）A、切断电源 B、站在凳子上操作C、戴橡皮手套操作D、趁停电时操作14、高压线断了，断头落在地上，人千万不能靠近是因为（）A、高压线温度很高、烫手B、高压线对人放电C、会造成跨步电压触电 D、高压线会把人吸过去15、某同学站在干燥的木凳上，检修家庭电路，下列操作较危险的是（）A、一手握零线，一手扶在水泥墙上B、双手握火线C、一手握火线，一手扶在水泥墙上D、双手握零线16、某家庭电路接有 11 盏“220V，60W”的电灯，输电导线的总电阻为 2，类全部正常发光时，问：（1）输入该电路的总电压为多少？（2）通电 1 小时输电导线上产生的热量是多少？（3）此电路中应配用多大规格的保险丝？2417、某家庭中使用的电器设备的总功率为 660W,配用 3A 的保险丝，该保险丝的熔断电流为6A，有一天他家保险丝断了，于是，他将家中全部用电器的开关闭合，在闸刀处安上一根新的保险丝，但一推闸刀后，保险丝又熔断了，经检查各处均无短路现象，产生保险丝熔断的原因是什么？怎样才能再次换上 3A 的保险丝？答案：答案：1、测量用户在一定时间内消耗多少电能，660W2、并，并，串3、串，电阻率大熔点低4、短路，用电器功率过大，保险丝5、1100，186、石墨导体使供电线路短路7、小，大，大8、火线，不高于 369、单线触电，双线触电，跨步电压触电，高压电弧触电10、高于 36V 的低压带电体，高压带电体11、热，熔点，12-15 答案略16、（1）226V；（2）64800J；（3）3 安的保险丝17、用电器不通电时，温度低，电阻小，而通电瞬间产生的总电流等于额定电流的几倍，这是造成保险丝熔断的原因。正确方法是：断开大部分用电器的开关，仅留一盏灯开关闭合，换上保险丝后再逐个启动用电器。25
