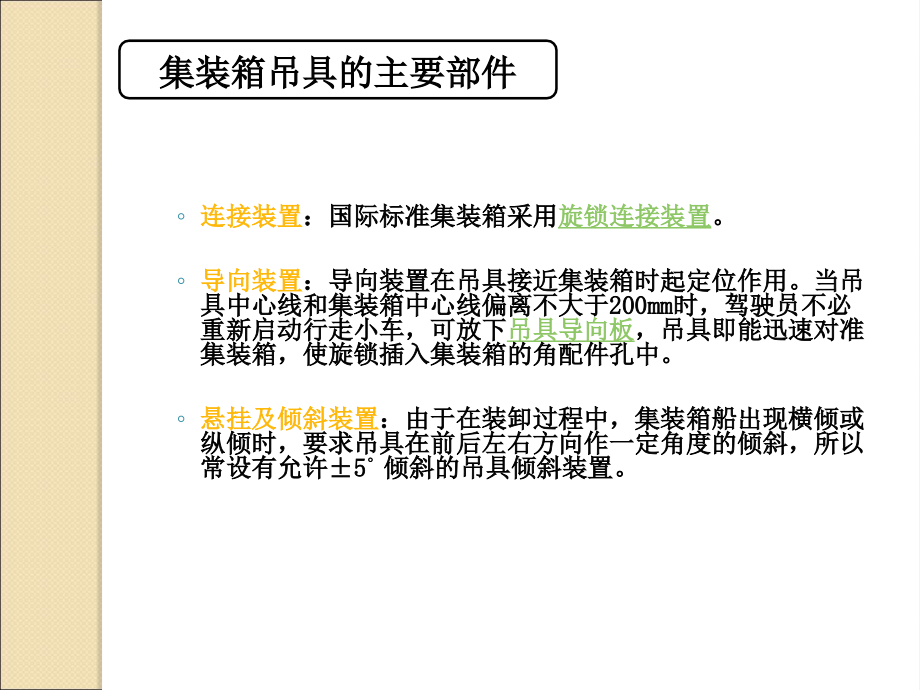

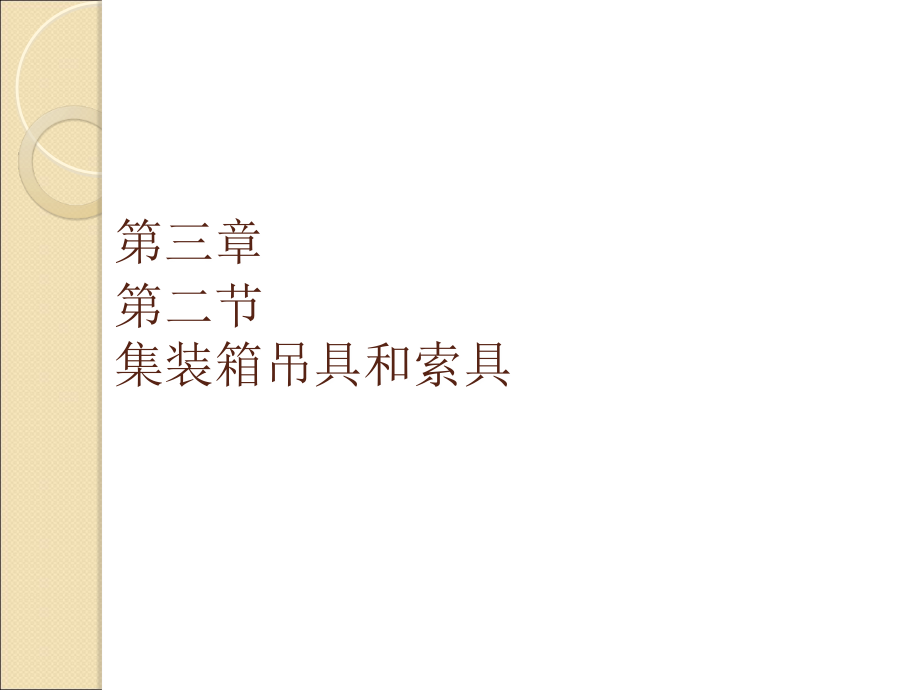

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第三章,第二节,集装箱吊具和索具,连接装置,：国际标准集装箱采用,旋锁连接装置,。,导向装置,：导向装置在吊具接近集装箱时起定位作用。当吊具中心线和集装箱中心线偏离不大于,200mm,时，驾驶员不必重新启动行走小车，可放下,吊具导向板,，吊具即能迅速对准集装箱，使旋锁插入集装箱的角配件孔中。,悬挂及倾斜装置,：由于在装卸过程中，集装箱船出现横倾或纵倾时，要求吊具在前后左右方向作一定角度的倾斜，所以常设有允许,5,倾斜的吊具倾斜装置。,集装箱吊具的主要部件,连接装置的工作原理,（1）定轴旋锁装置,旋锁相对于吊具旋转箱,不能摆动，只能转动,集装箱角件,集装箱旋锁,集装箱旋锁件,集装箱角件和旋锁装置配合示意图,吊具导向板,集装箱吊具分类,一、集装箱吊具,固定式吊具,将起吊,20ft,集装箱的专用吊具，或者起吊,40ft,集装箱的专用吊具，,直接悬挂,在起升钢丝绳上，,液压装置装设在吊具上,，通过旋锁机构转动旋锁，与集装箱的角配件连接或者松脱。,结构简单、重量轻、只适用于起吊一定尺寸的集装箱。对不同尺寸的集装箱必须更换吊具。,组合式吊具（吊梁式）,将专门制作的,吊梁,悬挂在起升钢丝绳上，当起吊,20ft,集装箱时，将,20ft,专用吊具与吊梁连接，起吊,40ft,集装箱时，则将,40ft,专用吊具与吊梁连接，,液压装置,分别装设在,20ft,或,40ft,专用吊具,上。,这种吊具更换起来比直接吊装式吊具较为容易，但较重。,组合式吊具（主从式）,组合式吊具的基本吊具为,20ft,集装箱专用吊具，可起吊,20ft,集装箱，,液压装置装设在基本吊具,上。,当需要起吊,40ft,集装箱时，则将,40ft,集装箱专用吊具的角配件（与集装箱角配件相同）与,20ft,集装箱专用吊具的旋锁连接。,40ft,专用吊具的旋锁机构由装设在,20ft,专用吊具上的液压装置驱动。,组合式吊具,伸缩式吊具,为适应集装箱的不同尺寸要求，可以进行长短伸缩的一种吊具。,变换时间短（,20s,左右），自重大，用途广泛。,是目前集装箱起重机使用最为广泛的一种吊具。,上架,底架,伸缩架,固定式集装箱吊具,组合式吊具,伸缩式集装箱吊具,伸缩式集装箱吊具,伸缩式集装箱吊具,
