百页栏杆施工方案设计
一、工程概况
本工程为百页栏杆施工项目，涉及住宅、公共建筑等多个场景的栏杆安装，包括楼梯栏杆、阳台栏杆及公共区域栏杆等。根据2025年最新国家标准要求，所有栏杆施工需严格遵循《住宅项目规范》（GB55038-2025）及《民用建筑设计统一标准》（GB50352-2019）相关规定。工程总面积约8000平方米，栏杆总长度约2500米，采用不锈钢、铁艺及玻璃等多种材质组合设计，其中不锈钢栏杆占比60%，铁艺栏杆占比30%，玻璃栏板占比10%。项目工期为60个日历天，质量目标为一次性验收合格，符合国家现行验收标准。
二、施工准备
2.1 技术准备
组织技术人员进行图纸会审，重点核对栏杆安装位置、高度、材料规格等关键参数，确保与现场实际情况一致。编制详细的施工技术交底文件，明确各分项工程的施工工艺、质量标准及验收要求。针对2025年新规要求，特别强调栏杆净高、杆件间距、防攀爬设计等强制性条款，组织施工人员进行专项培训，考核合格后方可上岗。采用BIM技术建立栏杆安装模型，模拟施工过程中的关键节点，提前发现并解决潜在问题。
2.2 材料准备
2.2.1 原材料要求
· 不锈钢管：选用316不锈钢材质，规格包括Φ25、Φ32、Φ38、Φ50等，符合《构造用不锈钢无缝钢管》（GB/T14975）标准，抗拉强度≥520MPa，屈服强度≥205MPa。
· 铁艺材料：采用Q235低碳钢，钢板厚度≥3mm，圆钢直径≥16mm，符合《碳素结构钢和低合金结构钢热轧厚钢板和钢带》（GB/T3274）要求，表面需进行热浸镀锌处理，锌层厚度≥85g/㎡。

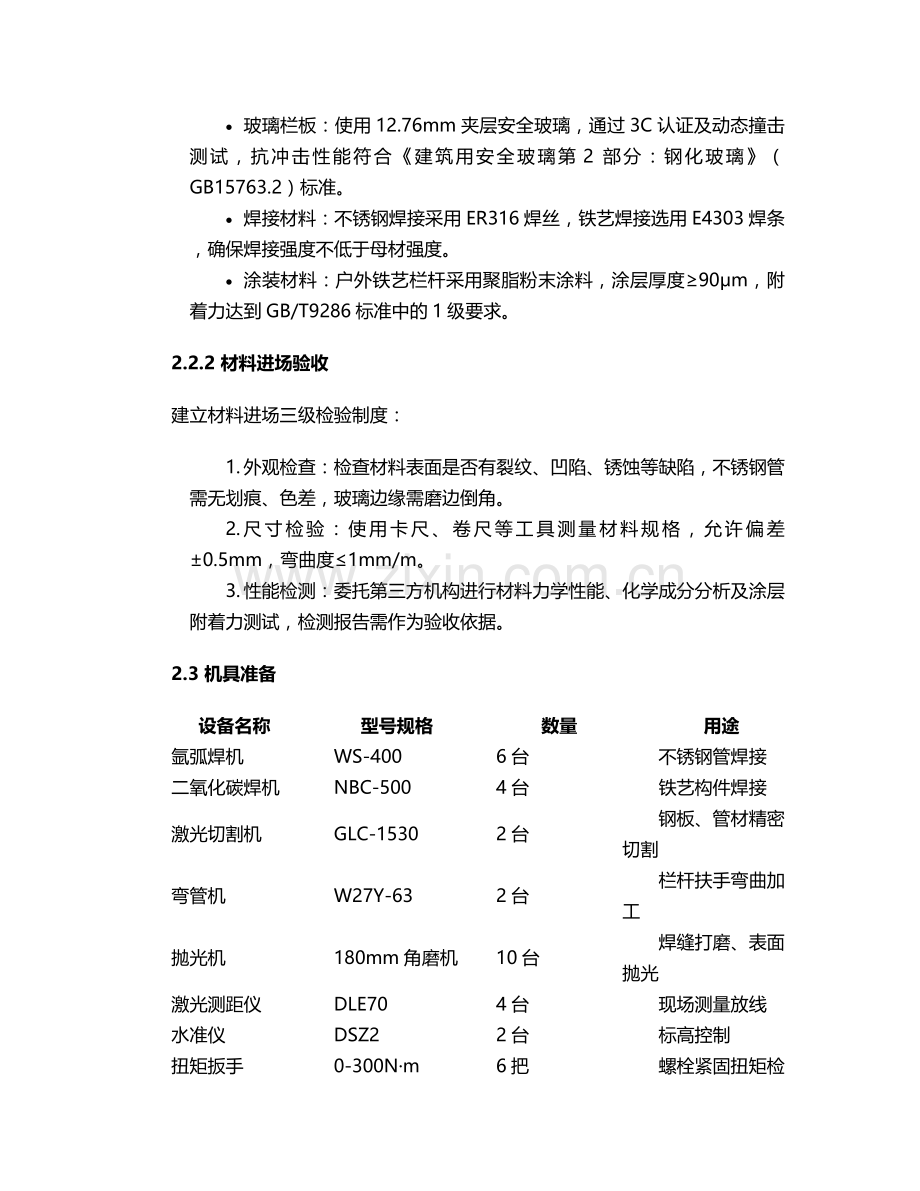

· 玻璃栏板：使用12.76mm夹层安全玻璃，通过3C认证及动态撞击测试，抗冲击性能符合《建筑用安全玻璃第2部分：钢化玻璃》（GB15763.2）标准。
· 焊接材料：不锈钢焊接采用ER316焊丝，铁艺焊接选用E4303焊条，确保焊接强度不低于母材强度。
· 涂装材料：户外铁艺栏杆采用聚脂粉末涂料，涂层厚度≥90μm，附着力达到GB/T9286标准中的1级要求。
2.2.2 材料进场验收
建立材料进场三级检验制度：
1. 外观检查：检查材料表面是否有裂纹、凹陷、锈蚀等缺陷，不锈钢管需无划痕、色差，玻璃边缘需磨边倒角。
2. 尺寸检验：使用卡尺、卷尺等工具测量材料规格，允许偏差±0.5mm，弯曲度≤1mm/m。
3. 性能检测：委托第三方机构进行材料力学性能、化学成分分析及涂层附着力测试，检测报告需作为验收依据。
2.3 机具准备
设备名称
型号规格
数量
用途
氩弧焊机
WS-400
6台
不锈钢管焊接
二氧化碳焊机
NBC-500
4台
铁艺构件焊接
激光切割机
GLC-1530
2台
钢板、管材精密切割
弯管机
W27Y-63
2台
栏杆扶手弯曲加工
抛光机
180mm角磨机
10台
焊缝打磨、表面抛光
激光测距仪
DLE70
4台
现场测量放线
水准仪
DSZ2
2台
标高控制
扭矩扳手
0-300N·m
6把
螺栓紧固扭矩检测
玻璃吸盘
双爪式
8个
玻璃栏板安装
2.4 作业条件准备
· 施工前清理安装现场，确保作业面平整坚实，道路畅通。
· 检查基层结构，楼梯、阳台等部位的预埋件需位置准确，数量齐全，外露长度≥100mm，表面应进行除锈处理。
· 无预埋件部位，采用膨胀螺栓固定连接件，钻孔直径≥12mm，深度≥100mm，每个连接件不少于2个M10膨胀螺栓。
· 搭设临时防护设施，高度≥1.2m，设置安全警示标志，严禁非施工人员进入作业区域。
· 现场设置材料堆放区，不锈钢材料需架空存放，避免与碳钢接触，玻璃存放需倾斜30°立放，底部垫木方，防止倾倒。
三、主要施工工艺
3.1 工艺流程
测量放线→预埋件处理→构件加工→立杆安装→横杆安装→百页片安装→扶手安装→焊接处理→防腐涂装→表面抛光→成品保护
3.2 测量放线
使用激光测距仪和水准仪进行现场测量，根据设计图纸弹出栏杆安装的纵向中心线和标高控制线。楼梯栏杆从踏步前缘线起算，每5级踏步设置一个测量控制点；阳台栏杆沿阳台边缘每隔1.5m标记一个测点，确保栏杆安装后顺直度偏差≤3mm。对于弧形栏杆，采用1:1比例在地面放出大样，制作弧形样板，作为加工和安装的依据。测量数据需及时记录，形成测量成果报告，报监理工程师审核。
3.3 构件加工
3.3.1 下料切割
· 不锈钢管采用激光切割，切口垂直度偏差≤0.5°，表面粗糙度Ra≤12.5μm。
· 铁艺构件使用等离子切割，切割后清除飞边、毛刺，切口处进行打磨处理，圆角半径≥2mm。
· 玻璃栏板根据设计尺寸定制加工，边缘需进行磨边、倒棱处理，倒棱宽度≥2mm，避免锋利边角。
3.3.2 成型加工
· 不锈钢扶手弯曲采用数控弯管机，弯曲半径≥3倍管径，弯曲处无褶皱、凹陷，表面平整度偏差≤0.3mm。
· 铁艺百页片采用冲压成型工艺，叶片角度一致，误差≤1°，相邻叶片间距偏差≤1mm。
· 构件焊接前进行预组装，检查各部件尺寸及位置偏差，确保符合设计要求后方可进行焊接。
3.4 安装施工
3.4.1 立杆安装
· 根据放线位置，将立杆与预埋件焊接固定，采用双面焊，焊缝高度≥6mm，长度≥10d（d为立杆直径）。
· 立杆垂直度偏差≤3mm/m，采用垂线法进行校正，每安装3根立杆复核一次。
· 不锈钢立杆底部设置法兰盘，通过膨胀螺栓与地面固定，法兰盘尺寸≥100×100×8mm，螺栓扭矩控制在45-50N·m。
3.4.2 横杆与百页片安装
· 横杆安装前在立杆上弹出安装控制线，确保横杆水平度偏差≤2mm/m，相邻横杆间距偏差≤3mm。
· 百页片采用插接或焊接方式与立杆、横杆连接，叶片倾斜角度按设计要求调整，偏差≤1°，表面平整，无明显变形。
· 玻璃栏板安装时，先固定边框，再将玻璃嵌入边框槽内，间隙用硅酮密封胶填充，胶缝宽度5-7mm，表面光滑顺直。
3.4.3 扶手安装
· 扶手与立杆采用榫接或焊接连接，焊接时需采用工装夹具固定，避免变形，焊缝需进行打磨抛光，与母材过渡平滑。
· 扶手转角处采用圆弧过渡，半径≥50mm，确保手感舒适，无棱角。
· 木质扶手与金属立杆连接时，需设置绝缘垫片，防止电化学腐蚀，固定螺栓采用不锈钢材质，拧紧后进行密封处理。
3.5 焊接与涂装
3.5.1 焊接工艺
· 不锈钢焊接采用氩弧焊，焊接电流80-120A，氩气流量8-12L/min，焊后进行酸洗钝化处理，去除氧化皮。
· 铁艺焊接使用二氧化碳气体保护焊，焊丝直径1.2mm，焊接电流180-220A，电压24-28V，焊缝需饱满连续，无气孔、夹渣等缺陷。
· 所有焊缝需进行100%外观检查，重要部位进行渗透检测（PT），确保无裂纹等超标缺陷。
3.5.2 防腐涂装
· 铁艺栏杆焊接完成后，进行喷砂除锈，除锈等级达到Sa2.5级，表面粗糙度50-80μm。
· 涂装采用静电喷涂工艺，底漆选用环氧富锌底漆，干膜厚度≥60μm，面漆为聚脂粉末涂料，总厚度≥120μm。
· 涂层附着力采用划格法测试，附着力等级≤1级，耐盐雾性能≥1000小时，符合《色漆和清漆 耐中性盐雾性能的测定》（GB/T1771）标准。
3.6 表面处理与成品保护
· 不锈钢构件焊接后，使用角磨机进行粗磨，再用抛光机依次采用80目、120目、240目砂轮片进行精细抛光，表面光泽度≥60°。
· 玻璃栏板安装完成后，立即贴覆保护膜，防止交叉作业污染或划伤。
· 成品栏杆采用塑料薄膜包裹，转角处用硬纸板包裹，高度≥1.2m，严禁在栏杆上悬挂重物或作为脚手架支撑点。
四、质量标准
4.1 主控项目
项目
标准要求
检查方法
材料性能
不锈钢抗拉强度≥520MPa，玻璃抗冲击性能符合GB15763.2要求
检查材料合格证、第三方检测报告
栏杆高度
阳台、楼梯栏杆净高≥1200mm（从可踏面起算），水平段扶手高度≥1200mm
激光测距仪测量，每10m测1点
杆件间距
竖向杆件净距≤110mm，百页片间距偏差≤3mm
卡尺测量，每20m测3点
安装牢固性
立杆底部焊接强度≥母材强度，膨胀螺栓抗拔力≥15kN
现场拉拔试验，每检验批抽1%且≥3处
防攀爬设计
禁止设置横向花饰或易攀登构件，栏杆底部可踏面宽度≤220mm、高度≤450mm
目测检查，尺量可踏面尺寸
4.2 一般项目
项目
允许偏差
检查方法
栏杆垂直度
≤3mm/m
垂线法，每根立杆测2点
扶手直线度
≤4mm/2m
拉通线，用钢直尺测量
扶手高度偏差
±3mm
水准仪测量，每5m测1点
焊缝外观
焊波均匀，无气孔、夹渣，咬边深度≤0.5mm
目测，焊缝量规检查
涂层厚度
铁艺栏杆≥120μm，附着力≤1级
涂层测厚仪，划格法测试
五、验收流程
5.1 分项工程验收
5.1.1 隐蔽工程验收
· 预埋件位置、数量、规格；
· 焊接接头质量、防腐处理；
· 玻璃栏板支撑结构强度。
验收需形成书面记录，监理工程师签字确认后方可进入下道工序。
5.1.2 分项工程验收
· 栏杆安装分项：包括立杆垂直度、扶手直线度、高度偏差等；
· 焊接分项：焊缝外观质量、无损检测报告；
· 涂装分项：涂层厚度、附着力、外观质量。
每个分项工程验收合格后，填写《分项工程质量验收记录》，报监理单位审核。
5.2 竣工验收
5.2.1 验收条件
· 所有栏杆安装完成，符合设计及规范要求；
· 施工记录、检测报告等资料齐全；
· 成品保护措施到位，无损坏、污染现象。
5.2.2 验收内容
1. 观感质量：栏杆表面平整光滑，色泽一致，无明显划痕、色差；
2. 功能检测：栏杆抗水平荷载性能测试，荷载值0.5kN/m，变形≤10mm；
3. 资料审查：材料合格证、隐蔽工程记录、检测报告等资料完整性。
5.2.3 验收结论
验收合格标准：主控项目全部符合要求，一般项目允许偏差合格率≥90%，观感质量评分≥85分。验收通过后，签署《单位工程质量竣工验收记录》，办理移交手续。
六、安全措施
6.1 高处作业安全
· 作业人员必须佩戴安全帽、安全带，安全带需高挂低用，作业平台搭设需牢固，脚手板铺设严密，防护栏杆高度≥1.2m。
· 楼梯、阳台等临边作业时，必须设置临时防护网，网目密度≥2000目/100cm²，搭设高度超出作业面1.5m。
· 遇有6级及以上大风、雨雪、大雾等恶劣天气，严禁高处作业，已安装的栏杆需临时加固，防止倾覆。
6.2 焊接作业安全
· 焊接作业人员必须持证上岗，佩戴焊接面罩、绝缘手套、防火鞋等防护用品。
· 施工现场配备足够数量的灭火器材，每个作业点不少于2具4kg干粉灭火器，动火作业办理动火许可证，设专人监护。
· 焊接作业下方设置接火斗，防止火花引燃易燃物，焊接完毕后，检查确认无火种后方可离开现场。
6.3 机械操作安全
· 机械设备操作人员需熟悉设备性能及操作规程，严禁违章操作，开机前检查设备运转情况，确认正常后方可作业。
· 切割、打磨作业时，设置防护挡板，防止碎片飞溅伤人，作业人员佩戴护目镜。
· 电动工具必须有可靠接地，使用前检查电线绝缘情况，严禁湿手操作，下班前切断电源。
6.4 安全管理措施
· 建立安全生产责任制，项目经理为第一责任人，配备专职安全员，每天进行现场安全巡查，发现隐患及时整改。
· 每周组织一次安全例会，总结安全工作，进行安全技术交底，特种作业人员必须持证上岗，严禁无证操作。
· 对施工现场危险源进行辨识，设置安全警示标志，重点部位（如高处作业区、焊接区）设置警戒线，严禁非作业人员进入。
· 制定应急预案，定期组织应急演练，配备急救器材和药品，发生安全事故时，立即启动应急预案，防止事故扩大。
七、成品保护与维护
7.1 成品保护
· 栏杆安装完成后，立即进行包裹保护，采用厚塑料薄膜缠绕，缠绕高度≥1.5m，转角处用木板包裹，防止碰撞变形。
· 严禁在栏杆上涂刷油漆、涂料等，如需进行交叉作业，必须设置隔离防护，防止污染栏杆表面。
· 清洁栏杆时，使用中性清洁剂，严禁使用酸性或碱性溶液，清洁后用清水冲洗干净，干布擦干。
7.2 后期维护
· 定期检查栏杆涂层状况，发现局部锈蚀、剥落时，及时进行修补，修补前需彻底除锈，涂刷与原涂层配套的涂料。
· 不锈钢栏杆每年进行一次抛光处理，去除表面氧化层，保持光泽度，发现焊缝开裂、松动等情况，立即停止使用，组织维修。
· 玻璃栏板定期检查密封胶老化情况，发现开裂、脱落时，及时更换，更换时使用同品牌、同规格的硅酮密封胶，确保密封性能。
八、施工进度计划
序号
工作内容
起止时间
工期（天）
备注
1
施工准备
第1-5天
5
含图纸会审、材料进场
2
测量放线
第6-8天
3
含BIM模型建立
3
构件加工
第9-20天
12
不锈钢、铁艺、玻璃加工
4
楼梯栏杆安装
第21-35天
15

5
阳台栏杆安装
第36-45天
10

6
公共区域栏杆安装
第46-55天
10
含玻璃栏板安装
7
验收整改
第56-60天
5
分项验收、竣工验收
九、环境保护措施
· 施工现场设置封闭式垃圾站，分类回收金属废料、玻璃碎片等，严禁随意丢弃，危险废物交由有资质单位处理。
· 焊接作业采用低烟尘焊条，减少焊接烟尘排放，在通风不良的场所设置轴流风机，改善作业环境。
· 切割、打磨作业时，采取湿法作业，降低粉尘浓度，施工现场洒水降尘，每天不少于3次。
· 夜间施工时，严格控制噪声，施工机械设置隔音罩，噪声排放符合《建筑施工场界环境噪声排放标准》（GB12523）要求，避免扰民。
本方案严格遵循2025年最新国家标准及施工工艺要求，通过精细化管理、标准化施工，确保百页栏杆工程质量安全可靠，满足设计及使用功能需求。施工过程中，将根据现场实际情况动态调整施工参数，及时解决施工难题，确保项目顺利完成。
