01高层建筑施工测量[1]专题培训课件.ppt

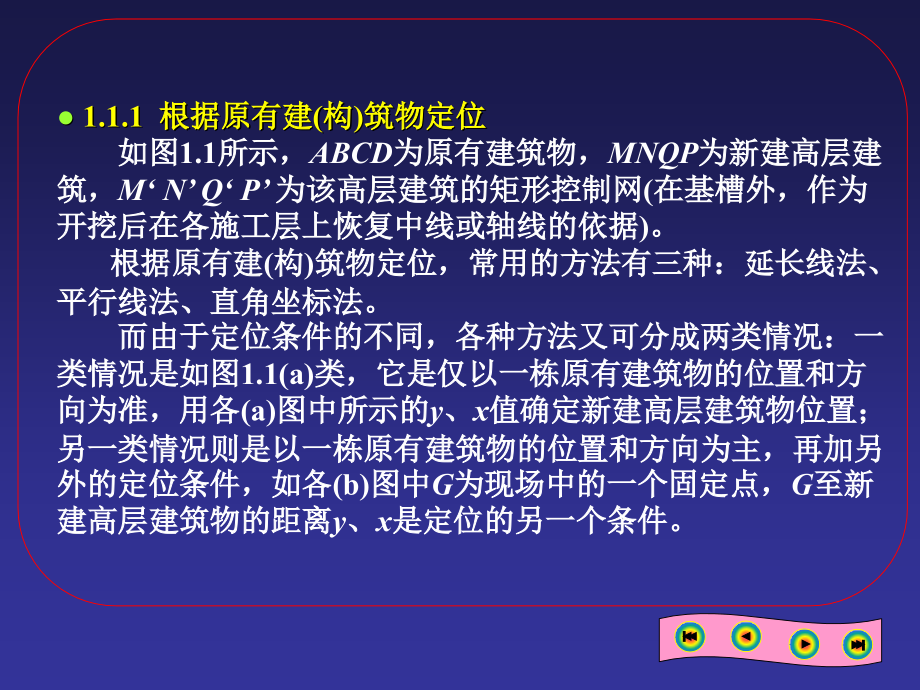

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1.1,建筑物的定位放线,建筑物的定位放线，根据设计给定的定位依据和定位条件进行。,当定位依据是原有建,(,构,),筑物时，要会同建设单位和设计单位到现场，对定位依据的建,(,构,),筑物的边、角、中线、标高等具体位置，进行明确的指定和确认，必要时进行拍照，以便查证和存档,.,当定位依据是规划红线、道路中心线或测量控制点时，在同建设单位和设计单位在现场当面交桩后，要根据各点的坐标值、标高值校算其间距、夹角和高差，并实地校测各桩位是否正确，若有不符，应请建设单位妥善处理。,1.1.1,根据原有建,(,构,),筑物定位,如图,1.1,所示，,ABCD,为原有建筑物，,MNQP,为新建高层建筑，,M N Q P,为该高层建筑的矩形控制网,(,在基槽外，作为开挖后在各施工层上恢复中线或轴线的依据,),。,根据原有建,(,构,),筑物定位，常用的方法有三种：延长线法、平行线法、直角坐标法。,而由于定位条件的不同，各种方法又可分成两类情况：一类情况是如图,1.1(a),类，它是仅以一栋原有建筑物的位置和方向为准，用各,(a),图中所示的,y,、,x,值确定新建高层建筑物位置；另一类情况则是以一栋原有建筑物的位置和方向为主，再加另外的定位条件，如各,(b),图中,G,为现场中的一个固定点，,G,至新建高层建筑物的距离,y,、,x,是定位的另一个条件。,(a),(b),(b),(a),(a),(b),图,1.1,根据原有建筑物定位,1.,延长线法,如图,1.1(1),所示，是先根据,AB,边，定出其平行线,A B,；安置,经纬仪在,B,，后视,A,，用正倒镜法延长,A B,直线至,M,；若为,图,(a),情况，则再延长至,N,，移经纬仪在,M,和,N,上，定出,P,和,Q,，,最后校测各对边长和对角线长；若为图,(b),情况，则应先测出,G,点,至,BD,边的垂距,yG,，才可以确定,M,和,N,位置。一般可将经纬仪安,置在,BD,边的延长点,B,，以,A,为后视，测出,A B G,，用钢尺量,出,B G,的距离，则,yG,=,B G,sin(,A B G,90),。,2.,平行线法,如图,1.1(2),，是先根据,CD,边，定出其平行线,C D,。若为图,(a),情况，新建高层建筑物的定位条件是其西侧与原有建筑物西侧同,在一直线上，两建筑物南北净间距为,x,。则由,C D,可直接测出,M N Q P,矩形控制网；若为图,(b),情况，则应先由,C D,测出,G,点,至,CD,边的垂距和,G,点至,AC,延长线的垂距，才可以确定,M,和,N,位,置，具体测法基本同前,.,3.,直角坐标法,如图,1.1(3),，是先根据,CD,边，定出其平行线,C D,。若为图,(a),情况，则可按图示定位条件，由,C D,直接测出,M N Q P,矩形控制网；若为图,(b),情况，则应先测出,G,点至,BD,延长线和,CD,延长线的垂距和，然后即可确定,M,和,N,位置。,1.1.2,根据规划红线、道路中心线或场地平面控制网定位,常用的定位方法有以下四种,1,直角坐标法,2,极坐标法,3,交会法,4,综合法,1.,直角坐标法,如图,1.2,为某饭店定位情况。它是由城市规划部门给定的广场中心正点起，沿道路中心线向西量,y,=123.300 m,定,S,点，然后由,S,点逆时针转,90,定出建筑群的纵向主轴线,X,轴，由,S,点起向北沿,X,轴量,x,=84.200 m,，定出建筑群的纵轴,(,X,),与横轴,(,Y,),的交点,O,。,图,1.2,某饭店直角坐标法定位图,(,单位：,m),2.,极坐标法,如图,1.3,为五幢,25,层运动员公寓，,1,4,号楼的西南角正布置在半,径,R,=186.000 m,的圆弧形地下车库的外缘。定位时可将经纬仪安置,在圆心,O,点上，用,00000,后视,A,点后，按,1,5,号点的设计极坐,标数据,(,极角、极距,),，由,A,点起依次定出各幢塔楼的西南角点,1,、,2,、,3,、,4,、,5,，并实量各点间距作为校核。,图,1.3,建筑物极坐标法定位图,3.,交会法,如图,1.4,为某重要路口北侧折线形高层建筑,MNQP,，其两侧均为平,行道路中心线，间距为,d,。定位时，先在规划部门给出的道路中心,线上定出,1,、,2,、,3,、,4,点，并根据,d,值定出各垂线上的,1,、,2,、,3,、,4,点，然后由,1,2,与,4,3,两方向线交会定出,S,点，最后由,S,点和建筑,物四廓尺寸定出矩形控制网,M S N Q R P,。,图,1.4,建筑物交会法定位图,4.,综合法,以图,1.5,某小区高层,MNQP,为例，其定位条件是：,M,点正落在,AB,规,划红线上，,MN,平行,BC,规划红线，且距,G,为,8.000 m,。为了定位，首,先要确定,MN,相对于,BC,边的位置。因此，先在,B,点上安置经纬仪，测,出,ABC,和,GBC,，并量出,BG,间距；算出,MN,至,BC,的垂直距离,MM,1=8.000 m,BG,sin,GBC,和,M,1,B,=,MM,lcot(18000,00,ABC,),。,当求出,MM,l,和,M,1,B,后，以,BC,边为准，用直角坐标法、极坐标法或,交会法等测定矩形控制网,M N Q P,，并用所给定位条件进行检测。,图,1.5,建筑物综合法定位图,(,单位：,m),基础验线时的允许偏差如下,:,长度,L,30 m,，允许偏差,5 mm,。,30 m,L,60 m,，允许偏差,10 mm,。,60 m,L,90 m,，允许偏差,15 mm,。,90 m,L,，允许偏差,20 mm,。,轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角,的允许偏差应为,1,。,工程测量规范,(GB 50026,1993),之,7.3.5,条专门对于建筑物施工,放线作出了精度要求,(,表,1-1),；施工测量应符合表,1-1,关于中误差的限,值，并可方便地应用,高层建筑混凝土结构技术规程,(JGJ 3,2002,，,J 186,2002),关于测量允许偏差检查、验收测量成果。,工程测量,规范,(GB 50026,1993),条文说明指出：“目前，我国高层建筑施工,放样的精度要求尚无统一规定”，这可以理解为该状况为,GB 50026,1193,的,7.3.5,条出现之前的状况。,表,1-1,建筑物施工放样的主要技术要求,建筑物结构特征,测距相对中误差,测角中误差,(),在测站上测定高差中误差,(mm),根据起始水平面在施工水平面上测定高程中误差,(mm),竖向传递轴线点中误差,(mm),金属结构、装配式钢筋混凝土结构、建筑物高度,100,120m,或跨度,30,36m,1/20 000,5,1,6,4,15,层房屋、建筑物高度,60,100m,或跨度,18,30m,1/10 000,10,2,5,3,5,15,层房屋、建筑物高度,15,60m,或跨度,6,18m,1/5 000,20,2.5,4,2.5,5,层房屋、建筑物高度,15m,或跨度,6m,以下,1/3 000,30,3,3,2,木结构、工业管线或公路铁路专用线,1/2 000,30,5,-,-,土工竖向整平,1/1 000,45,10,-,-,注：,1.,对于具有两种以上特征的建筑物，应取要求高的中误差值；,2.,特殊要求的工程项目，应根据设计对限差的要求，确定其放样精度,。,1.2,高层建筑标高测量,高层建筑标高测量的允许误差,层间标高测量偏差不应超过,3 mm,，建筑全高,(,H,),测量偏差不应大于：,(1),H,30 m,，,5 mm,；,(2)30 m,H,60 m,，,10 mm,；,(3)60 m,H,90 m,，,15 mm,；,(4)90 m,H,120 m,，,20 mm,；,(5)120 m,H,150 m,，,25 mm,；,(6)150 m,H,，,30 mm,。,通常，测量允许误差等于,2,倍测量中误差。建筑物标高误差由测量误差、施工误差组成，而建筑物标高误差的允许值，可查相关结构施工规范。,2.0.000,以下标高测法,为控制基础和,0.000,以下各层的标高，在基础开挖过程中，,应在基坑四周的护坡钢板桩或混凝土桩,(,选其侧面竖直且规正者,),上各涂一条宽,10 cm,的竖向白漆带。用水准仪根据附近栋号的水,准点或,0.000,水平线，测出各白漆带上顶的标高；然后用钢尺,在白漆带上量出,0.000,以下，各负,(,),整米数的水平线；最后，,将水准仪安置在基坑内，校测四周护坡桩上各白漆带底部同一标,高的水平线，当误差在,5 mm,以内时，则认为合格。在施测基础,标高时，应后视两条白漆带上的水平线以作校核。,3.0.000,以上标高测法,引测步骤,:,(1),先用水准仪根据二个栋号水准点或,0.000,水平线，在各向上引测处,准确地测出相同的起始标高线,(,一般多测,+1.000 m,标高线,),.,(2),用钢尺沿铅直方向，向上量至施工层，并画出正米数的水平线各层的标高线均应由各处的起始标高线向上直接量取。,(3),将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应在,6 mm,以内。在各层抄平时，应后视两条水平线以作校核。,为了提高竖向传递标高的精度，近些年来使用全站仪加弯管目镜，直接测得较长竖向高差，取得良好的效果。如图,1.6,所示,.,图,1.6,全站仪传递标高的原理图,4.,标高施测要点,(1),观测时尽量做到前后视线等长。,(2),由,0.000,水平线向下或向上量高差时，所用钢尺应经过检定，量高差时尺身应铅直并用标准拉力，同时要进行尺长和温度改正,(,钢结构不加温度改正,),。,4.,标高施测要点,(3),采用预制构件的高层结构施工时，要注意每层的高差,不要超限，同时更要注意控制各层的标高，防止偏差积,累使建筑物总高度偏差超限。,(4),为保证竣工时,0.000,和各层标高的正确性，应请建设单位和设计单位明确：在测定,0.000,水平线和基础施工时，如何对待地基开挖后的回弹与整个建筑在施工期间的下沉影响；在钢结构工程中，钢柱负荷后对层高的影响。不少高层建筑在基础施工中将总下沉量在基础垫层的设计标高中预留出来，取得了较好的效果。,1.3,高层建筑竖向控制,当高层建筑施工到,0.000,后，随着结构的升高，要将首层,轴线逐层向上投测，用以作为各层放线和结构竖向控制的依据,。其中，以建筑物外廓轴线和控制电梯井轴线的投测更为重要。,以下轴向应向上投测,:,建筑物外廓轴线；,伸缩缝、沉降缝两侧轴线；,电梯间、楼梯间两侧轴线；,单元、施工流水段分界轴线。,高层建筑轴线的竖向投测，常采用下列两类方法：,(1),外控法,(2),内控法；,另外还可用内外控综合法。,高层建筑竖向投测允许偏差,(,正倒镜投点间距；引自,高层建筑混凝土结构技术规程,(JGJ 32002,，,J 1862002),层间竖向测量偏差不应超过,3 mm,，建筑全高,(,H,),竖向测量偏,差不应大于：,H,30 m,，,5 mm,；,(2)30 m,H,60 m,，,10 mm,；,(3)60 m,H,90 m,，,15 mm,；,(4)90 m,H,120 m,，,20 mm,；,(5)120 m,H,150 m,，,25 mm,；,(6)150 m,H,，,30 mm,。,2.,外控法,当施工场地比较宽阔时，多使用此法。施测时主要是将经纬,仪安置在高层建筑附近进行竖向投测，故此法也叫经纬仪竖,向投测法。由于场地情况的不同，安置经纬仪的位置不同，,又分为三种投测方法：,(1),延长轴线法、,(2),侧向借线法、,(3),正倒镜挑直法。,1),延长轴线法,此法适用于场地四周宽阔，能将高层建筑轮廓轴线延长到建,筑物的总高度以外，或附近的多层或高层建筑物顶面上，并,可在轴线的延长线上安置经纬仪，以首层轴线为准，向上逐,层投测。如图,1.7,所示的甲仪器安置在轴线的控制桩上，后视,首层轴线后，抬起望远镜将轴线投测到施工层上,.,图,1.7,延长轴线法,2),侧向借线法,此法适用于场地四周较小，高层建筑四廓轴线无法延长，但,可将轴线向建筑物外侧平行移出，俗称借线。移出的尺寸应,视外脚手架的情况而定，尽量不超过,2m,。如图,1.7,所示的乙,仪器和乙,仪器是先后安置在借线上，以首层的借线点为后视，,向上投测并指挥施工层上的人员，垂直视线横向移动水平尺，,以视线为准向内量出借线尺寸，即可在施工层上定出轴线位置。,3),正倒镜挑直法,此法适用于四廓轴线虽可延长，但不能在延长线上安置经纬仪的情况。如图,1.7,所示的丙仪器安置在施工层,8,A,上点，向下后视地面上的轴线点,8,S,后，纵转望远镜定出,8,H,上点；然后将仪器移到,8,H,上点上，后视,8,A,上点后，纵转望远镜，若前视正照准地面上的轴线点,8,N,，则两次安置仪器的位置就都正在,8,S,8,N,轴线上。,3.,内控法,当施工场地窄小，无法在建筑物之外的轴线上安置仪器施测时，,多使用此法。施测时在建筑物的首层测设室内控制网，用垂准,线原理进行竖向投测，故此法也叫垂准线投测法。由于使用仪,器的不同，又分为以下三种投测方法。,1),吊线坠法,2),天顶准直法,3),天底准直法,1),吊线坠法,吊线坠法是使用较重的特制线坠悬吊，以首层靠近建筑物轮,廓的轴线交点为准，直接向各施工层悬吊引测轴线。,使用吊线坠法向上引测轴线中，要特别注意以下几点,:,线坠的几何形体要规正，质量要适当,(1,3 kg),。吊线要,用编织线或没有扭曲的细钢丝。,(2),悬吊时要上端固定牢固，线中间没有障碍，尤其是没有,侧向抗线。,(3),线下端,(,或线坠尖,),的投测人，视线要垂直结构面，当线,左、线右投测小于,3,4 mm,时，取其平均位置，两次平均,位置之差小于,2,3 mm,时，再取平均位置，作为投测结果。,(4),投测中要防风吹和振动，尤其是侧向风吹。,(5),在逐层引测中，要用更大的线坠,(,如,5 kg),每隔,3,5,层，由,下面直接向上放一次通线，以作校测。,(6),若用铅直塑料管套住吊线，下端用专门的观测仪器，其精,度还可提高。,2),天顶准直法,天顶方向是指测站点正上方、铅直指向天空的方向。天顶准,直法就是使用能测设天顶方向的仪器，进行竖向投测，故也,叫仰视法。,测设天顶方向的仪器有以下五种：,配有,90,弯管目镜的经纬仪,激光经纬仪,激光铅直仪,自动天顶准直仪,自动天顶天底准直仪,3),天底准直法,天底方向是指过测站点、铅直向下所指的方向。天底准直法,就是使用能测设天底方向的仪器，进行竖向投测，故也叫俯视法,测设天底方向的仪器，除自动天顶,天底准直仪外，常用的,有以下两种,:,(1),垂准经纬仪,(2),自动天底准直仪。,4.,内外控综合法,由于受场地的限制，在高层建筑施工中，尤其是超高层建筑,施工中，多使用内控法进行竖向控制，但因内控制法所用内控,网的边长均较短，一般多在,20,50 m,之间，每次向施工画上投,测后，虽可对内控网各边长及各夹角的自身尺寸进行校测与调,整，但检查不了内控网在施工面上的整体位移与转动。为此近,年来，在一些超高层建,(,构,),筑物的施工中，多使用内外控互相,结合的测法，以互相校核,1.4,变 形 观 测,高层建筑施工从施工准备到竣工后的一段时间，应进行沉降、,位移和倾斜等变形观测，包括两部分：,高层建筑施工对邻近建筑物和护坡桩的影响、日照对在建,建筑物的影响；,二,.,在建建筑物各部位的变形。,1.,沉降观测,1),施工对邻近建,(,构,),筑物影响的观测,2),施工塔吊基座的沉降观测,3),地基回弹观测,4),建筑物的沉降观测,0.15,0.30,等,级,标高中误差,(m),相邻点高,差中误差,(mm),适用范围,观测方法,往返较差、附合或环线闭合差,(m),一,等,0.3,0.1,变形特别敏感的高层建筑、高耸构筑物、重要古建筑等,参照国家一等水准测量外，尚需双转点，视线,15 m,，前后视距差,0.3 m,，视距累积差 ,1.5 m,二,等,0.5,0.3,变形比较敏感的高层建筑、高耸构筑物、古建筑和重要建筑场地的滑坡监测等,一等水准测量,等,级,标高中误差,(m),相邻点高,差中误差,(m),适用范围,观测方法,往返较差、附合或环线闭合差,(m),三,等,1.0,0.5,一般性的高层建筑、高耸构筑物、滑坡监测等,二等水准测量,四,等,2.0,1.0,观测精度要求较低的建筑物、构筑物和滑坡监测等,三等水准测量,表,1-2,沉降观测的等级、精度要求和观测方法表,注：,n,测站数。,沉降观测应提供的成果如下,:,建筑物平面图。如图,1.8,所示，图上应标有观测点位置及,编号，必要时应另绘竣工时及沉降稳定时的等沉线图。,图,1.8,正倒镜挑直法,(2),下沉量统计表。这是根据沉降观测原始记录整理而成的各,个观测点的每次下沉量和累积下沉量的统计值。,(3),观测点的下沉量曲线。如图,1.9,所示，图中横坐标表示时间。,图形分上下两部分，上部分为建筑荷载曲线，下部分为各观测,点的下沉曲线。,图,1.9,某观测点的下沉量曲线,2.,建筑物的位移观测,当建筑物在平面位置上发生位移时，应根据位移的可能情况，,在其纵向和横向上分别设置观测点和控制线，用经纬仪视准线,法或小角度法进行观测。和沉降观测一样，水平位移观测也分,为四个等级，各等级的适用范围同表,1-2,，各等级的变形点的点,位中误差分别为：一等为,1.5 mm,，二等为,3.0 mm,，三等为,6.0 mm,，四等为,12.0 mm,。,3.,建,(,构,),筑物竖向倾斜观测,一般要在进行倾斜监测的建,(,构,),筑物上设置上、下二点或上、,中、下多点观测标志，各标志应在同一竖直面内。用经纬仪正倒,镜法，由上而向下投测各观测点的位置，然后根据高差计算倾斜,量；或以某一固定方向为后视，用测回法观测各点的水平角及高,差，再进行倾斜量的计算。,1.5,高层建筑施工常用测量仪器概述,测量仪器在近百年中，大体上走过了四代。,20,世纪初的前,20,30,年为第一代；第二次世界大战前后为第二代，水准仪,为微倾式，水准管上方装有符合折光棱镜而提高了定平精度,经纬仪为光学度盘与对中；,20,世纪,60,70,年代为第三代，水,准仪上的水准管与经纬仪竖盘指标水准管均被自动补偿机构,代替，从此测量仪器走上自动定平的地步；,20,世纪,80,年代以,后水准仪与经纬仪的读数为电子数字化显示，测量仪器进入,了自动化、电子化和数字化的时代。下面简要介绍当前高层,建筑施工测量常用的仪器。,工程水准仪,(S3,、,S2),望远镜放大倍数,24,28,倍，微倾气泡水准仪已被自动补偿水,准仪所代替，精度为每公里往返测高差平均值的中误差,m,为,3,2mm,，这是施工现场使用最多的水准仪。图,1.10,是北京,光学仪器厂生产的,ALl26A,型,(S2,级,),自动补偿水准仪。,图,1.10 S2,级自动补偿水准仪,2.,精密水准仪,(N3),其望远镜清澈明丽，放大超过,40,倍，内置平行板测微器可直,读至,0.1 mm,，估读至,0.01 mm,，升降螺旋有刻度，可测度小竖直,角和坡度变化。专供大地一等水准测量、地震变形、沉降观测,等应用，如图,1.11,所示。,图,1.11 N3,精密水准仪,3.,工程经纬仪,(J6,、,J2),J6,、,J2(,如图,1.12,所示,),是目前施工现场使用最多的经纬仪，,但逐渐将被数字化显示的电子经纬仪,(,如图,1.13,所示,),所代替。,电子经纬仪测角后视时可直接置,00000,，前视时则直,接显示角度数值，而不用测微估读，因之实测中，无论精,度速度均比同精度的光学经纬仪效果好，并可自动记录、,贮存数据。,图,1.12 J6,、,J2,光学经纬仪,图,1.13,电子经纬仪,4.,光电测距仪,在测线的一端安置光电测距仪，另一端安置反射棱镜，仪器,照准棱镜后开机，通过棱镜反射回的电磁波信号即可精确测量,测线两端点间的斜距离,(,D,),，然后经过竖直角的改正而得到两端,点间的水平距离,(,H,),与高差,(,y,),。建筑施工中多使用测程为,1.4,2.0,km,的测距仪，工程定位时，可用,级精度的测距仪。,将光电测距仪安装在光学经纬仪或电子经纬仪上，就组成组合,式的半站仪,(,如图,1.14,所示,),，但近些年来逐渐为整体式的全站,仪,(,如图,1.15,所示,),所代替。,图,1.14,半站仪,图,1.15,全站仪,7.,垂准经纬仪,如图,1.17,所示，垂准经纬仪配有,90,弯管目镜。该仪器既能使,望远镜仰视向上指向天顶，又能使望远镜俯视向下，使视线通,过直径,20 mm,的空心竖轴指向天底。施测前应将仪器水平转动,一周，若视线向上或向下一直指在一点上，说明视线方向正处,于铅直。此仪器一测回,(,即正倒镜各观测一次取平均位置,),垂准,观测中误差不大于,6,，即,100 m,高差处平面误差为,3 mm,(,约,1/30 000),。此仪器可专门用作施测垂准方向，也可作一般,经纬仪使用。,图,1.16,配有,90,弯管目镜的经纬仪,图,1.17 DJ6-C6,垂准经纬仪,8.,激光经纬仪,如图,1.18,所示，激光经纬仪在望远镜筒上装半导体激光器。为,了测量时观测目标的方便，激光束进入发射系统前设有遮光转,换开关，遮去发射的光束，即可在目镜,(,或通过弯管目镜,),处观测,目标，而不必关闭电源。和前述配有,90,弯管目镜的经纬仪一样,施测前将物镜指向天顶方向时，水平转动仪器一周，激光点,(,或,视线,),一直指在一点上，说明激光束,(,或视线,),方向正处于铅直。,此仪器也可用作一般经纬仪使用。,图,1.18 DJJ,型激光经纬仪,9.,激光铅直仪,此种专用仪器有水准气泡定平和自动定平两种。如图,1.19,所示,为北京市建筑工程研究院研制的自动激光铅直仪。,图,1.19,自动激光铅直仪,10.,自动天顶准直仪,图,1.20(a),为瑞士徕卡厂生产的,ZL,型自动天顶准直仪。安置后只,要定平圆水准器，仪器就可自动给出天顶方向，精度为,1,(1/200 000),，但望远镜为,20,倍。若配上激光目镜，则可给出同,样精度的铅直激光束。,图,1.20,自动天顶天底准直仪,11.,自动天底准直仪,图,1.20(b),为瑞士徕卡厂生产的,NL,型自动天底准直仪，它与,ZL,自动天顶准直仪外形和精度基本一样。安置仪器定平圆水准器后，,通过目镜即可自动给出天底方向。此类,ZL,型与,NL,型仪器精度高，,价格昂贵，适用于超高层建筑或钢结构工程施工测量,12.,自动天顶天底准直仪,图,1.21,为瑞士徕卡厂生产的,ZNL,型自动天顶,天底准直仪。仪,器上部可由基座上取出，上下调转，如图,1.21(a),、图,1.21(b),所示。,当物镜向上安置时，目镜就可观测天顶方向；当物镜向下安置时,目镜就可观测天底方向，精度均为,6(1/30 000),。,图,1.21,自动天顶天底准直仪,
