常用法兰基础知识资料讲解.ppt

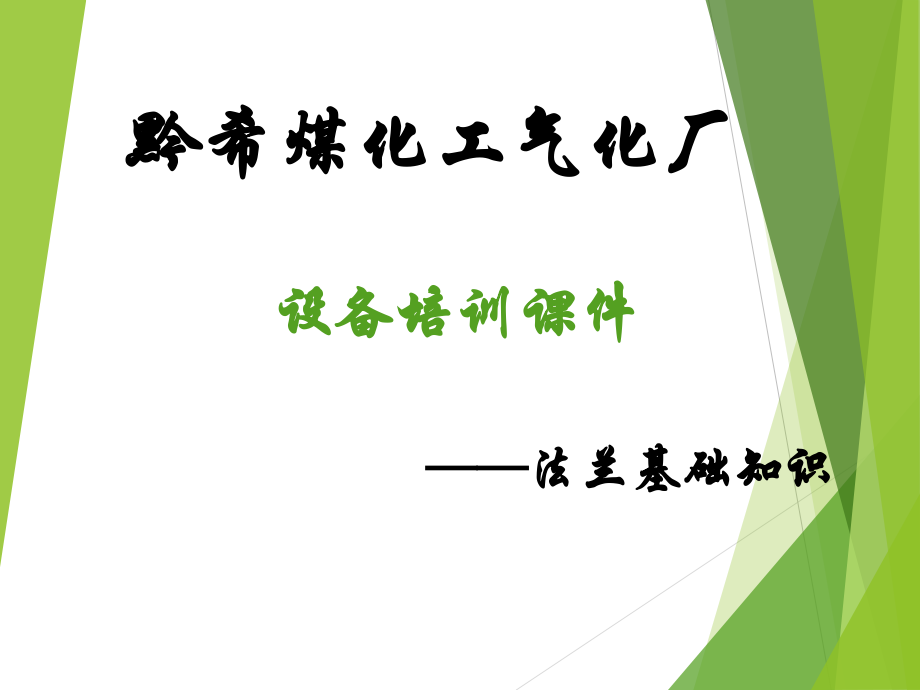

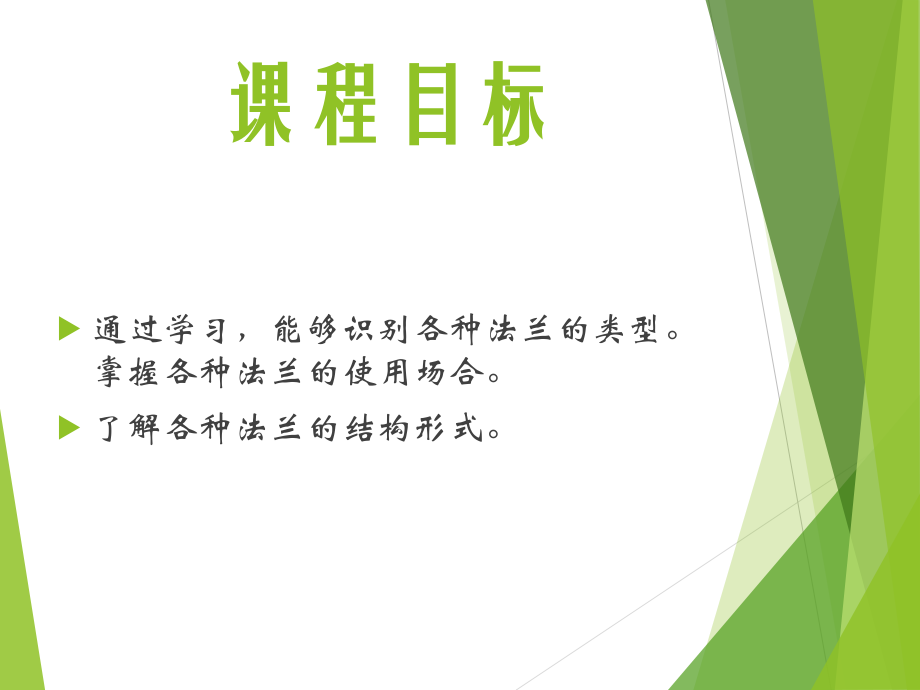

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,法兰基础知识,黔希煤化工气化厂,设备培训课件,课程目标,通过学习，能够识别各种法兰的类型。掌握各种法兰的使用场合。,了解各种法兰的结构形式。,主要内容,1,法兰联接结构与密封原理，法兰标准及选用。,2,压力容器和管道中常用的法兰密封面型式特点,1.1,法兰联接,生产工艺要求，为了制造、运输、安装、检修方便，常采用可拆卸的联接结构。,常见的可拆卸结构有：,法兰联接,螺纹联接,承插式联接。,特点：可拆卸联接应确保接口密封的可靠性。,法兰联接强度较好和紧密性，适用尺寸范围宽，设备和管道应用最普遍。,缺点：法兰联接不能很快装配与拆卸，制造成本较高。,设备法兰与管法兰均已制定出标准。根据公称直径和公称压力，可以从标准中查到，少量超出标准规定范围法兰，才需进行设计。,1.2,法兰联接结构与密封原理,联接件强度破坏很少见，多是密封不好而泄漏。设计中要防止介质泄漏,。,法兰密封的原理,预紧力压紧垫片。,压紧应力（垫片密封比压力）到一定数值使垫片变形，密封面上微隙被填满，形成初始密封条件。,密封比压力主要决定于垫片材质。,法兰密封的原理,垫片材质确定后，垫片越宽，为保证比压力，预紧力越大，螺栓和法兰尺寸也越大，所以垫片不应过宽，更不应该把整个法兰面都铺满垫片。,法兰密封的原理,工作状态内压轴向力拉伸，降低了压紧应力。垫片有足够回弹，补偿变形，预紧密封比压值不小于某一值,(,工作密封比压,),，保持良好密封。反之，回弹不足，则此密封失效。,密封元件在操作压力作用下，仍然保持一定的残余压紧力。螺栓和法兰须有足够大的强度和刚度，不发生过大的变形。,1.3,法兰的分类,1.3.1,整体法兰,1.,平焊法兰,制造容易，应用广泛，但刚性较差。,法兰附近筒壁的截面上，将产生附加的弯曲应力。所以平焊法兰适用的压力范围较低（,PN4.0MPa,）。,平焊法兰的适用范围,2,对焊法兰,又称高颈法兰或长颈法兰,颈提高刚性，厚度比筒体厚，降低根部弯曲应力。,对接焊缝，比平焊法兰的角焊缝强度好，对焊法兰适用于压力、温度较高或设备直径较大的场合,1.3.2,松式法兰,法兰与容器或管道不连接，,比整体式连接强度差,法兰盘可用不同材料，用于铜制、铝制、陶瓷、石墨及其非金属材料的设备或管道上,。,受力后无附加弯曲应力，只适用于压力较低场合,1.3.3,任意式法兰,整体性介于整体法兰和松式法兰之间，包括未焊透的焊接法兰。,圆形法兰最常见，方形法兰利于管子排列紧凑，椭圆形法兰常用于阀门和小直径的高压管子上。,1.4,影响法兰密封的因素,影响法兰密封的因素主要有：,螺栓预紧力,密封面型式,垫片性能,法兰刚度,操作条件,1.4.1,螺栓预紧力,螺栓预紧力是影响密封一个重要因素。,预紧力使垫片压紧并实现初始密封。,预紧力过大则垫片被压坏或挤出。,预紧力通过法兰密封面传递给垫片，良好的密封，必须使预紧力均匀地作用于垫片。,当需要预紧力一定时，采取增加螺栓个数,对密封有利,1.4.2,密封面,法兰联接密封性能与密封面型式有关，密封面型式选择：,主要考虑压力、温度、介质。,2,压力容器和管道中常用的法兰密封面型式和特点：,法兰密封面型式和代号（,GB/T9112-2000,）,2.1,突面（,RF,）,光滑平面，可车制密纹水线。结构简单，加工方便，便于进行防腐衬里。,接触面积大，预紧时垫片容易往两边挤，不易压紧,。,2.2,凹凸面（,MFM,）,凸面和凹面相配合，凹面上放置垫片，防止垫片被挤出，适用于压力较高。,2.3,榫槽面,(TG),榫面容易损坏，,槽中垫片不被挤动。,结构较复杂，更换垫片较困难。,螺栓力较小。获得良好的密封效果。,适于易燃、易爆、有毒介质及较高压力。,压力不大时，即使直径较大，也能很好 密封。,2.4,全平面（,FF,）与环连接面（,RJ,）,全平面密封适合于压力较小的场合（,PN1.6MPa,）,环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为（,6.3MPaPN25.0MPa,）,2.5,其他类型密封面,高压容器和高压管道用,球面（透镜）和椭圆或八角形截面金属垫片,4,法兰选用,石油、化工上用的法兰标准有两类：,一类是压力容器法兰标准,一类是管法兰标准,压力容器法兰标准,4.1,平焊法兰,416,表,4.2,对焊法兰,长颈对焊法兰有厚度更大的颈，刚性大。,更高压力范围,(PN 0.6MPa,6.4MPa),和直径范围,(DN300mm,2000mm),，适用温度范围为,-20,450,。,乙型平焊法兰中,DN 2000mm,以下规格包括在长颈对焊法兰的规定范围之内。两者联接尺寸和法兰厚度一样。,DN2000mm,以下的乙型平焊法兰可用轧制长颈对焊法兰代替，以降低成本。,平焊与对焊法兰都有带衬环的与不带衬环的两种。,当设备是由不锈钢制作时，采用碳钢法兰加不锈钢衬环，可以节省不锈钢。,4.3,管法兰标准,同样公称直径的容器法兰和管法兰的尺寸不相同，不能互相代用。,管法兰的型式除平焊、对焊法兰外，还有铸钢法兰、铸铁法兰、活套法兰、螺纹法兰等。,管法兰标准查选方法、步骤与压力容器法兰同。,五、法兰的标记,2,、带颈平焊法兰,公称通径,100mm,、公称压力,2.5MPa,的平面,带颈平焊法兰,：法兰,DN100-PN25 FF,（系列,）,GB/T9116.1-2000,公称通径,80mm,、公称压力,2.5MPa,的突面,带颈平焊法兰,：法兰,DN100-PN25 RF,（系列,）,GB/T9116.1-2000,公称通径,80mm,、公称压力,4.0MPa,的凸面,带颈平焊法兰,：法兰,DN80-PN40 M,（系列,）,GB/T9116.2-2000,3,、法兰盖 公称通径,80mm,、公称压力,2.5MPa,的平面,钢制管法兰盖：,法兰盖,DN80-PN25 FF GB/T9123.1-2000,公称通径,80mm,、公称压力,2.5MPa,的突面,钢制管法兰盖：,法兰盖,DN80-PN25 RF GB/T9123.1-2000,公称通径,80mm,、公称压力,2.5MPa,的凸面,钢制管法兰盖：,法兰盖,DN80-PN25 M GB/T9123.2-2000,4,、法兰标记 法兰标记由,7,部分组成。,例如：公称压力,2.5MPa,、公称直径,1000mm,的平面密封长颈对焊法兰，厚度,78mm,，总高度,155mm,的标记为：法兰,-RF 1000-2.5/78-155 JB/T4703,20000,F:,技术智库,链接、垫片类,法兰基本知识,1.doc,思考题,1.,法兰垫片密封的原理是什么？影响密封的因素有哪些？,2.,法兰的型式有哪些？各有什么特点？,3.,法兰密封面型式有哪些？各适用什么场合？,
