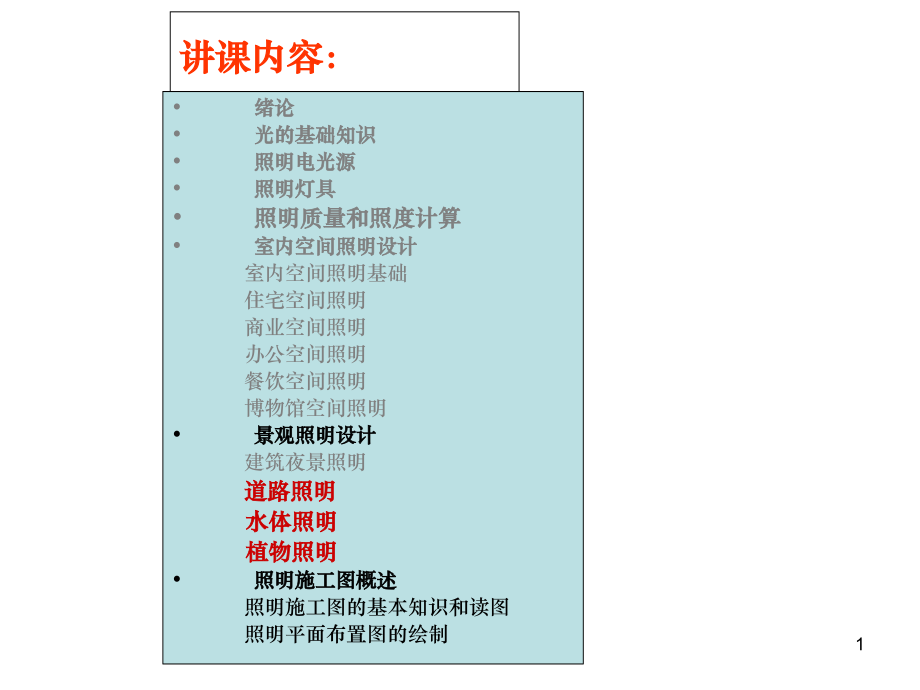

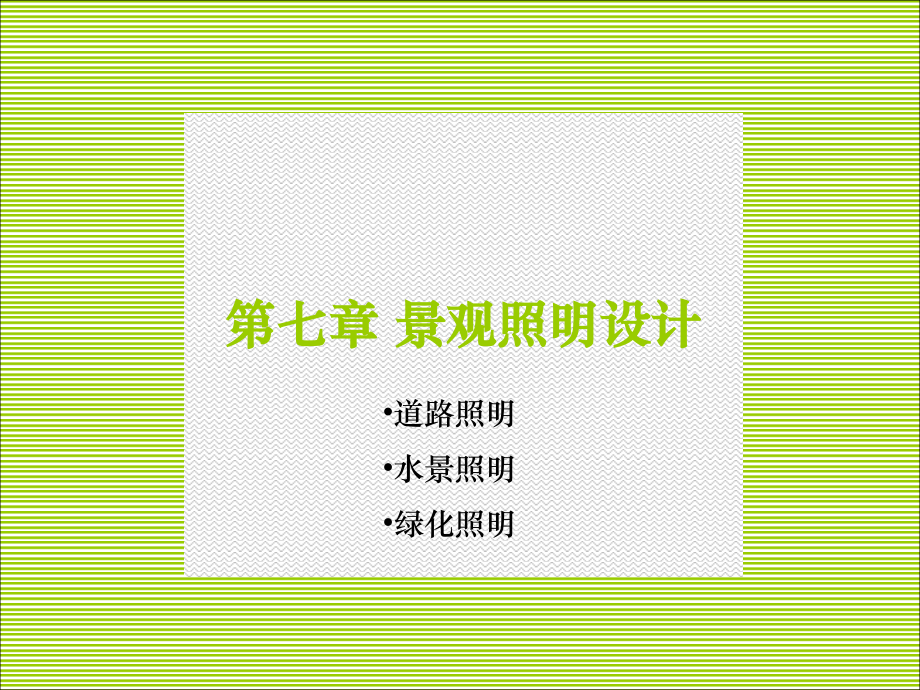

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,讲课内容：,绪论,光的基础知识,照明电光源,照明灯具,照明质量和照度计算,室内空间照明设计,室内空间照明基础,住宅空间照明,商业空间照明,办公空间照明,餐饮空间照明,博物馆空间照明,景观照明设计,建筑夜景照明,道路照明,水体照明,植物照明,照明施工图概述,照明施工图的基本知识和读图,照明平面布置图的绘制,2,第七章 景观照明设计,道路照明,水景照明,绿化照明,3,景观照明目的：,1塑造形象（城市、区域、局部环境、单体）,2美化环境,3服务于人们的夜晚活动,4商业、旅游,4,设计程序：,1.,满足规划的要求,2.,深入分析研究被照明对象所处的区域环境、对象自身的功能性质,3.,分析对象的建筑、饰面、结构等特点,4.,分析观景特点,5.,设计概念性夜景形象（多个、多时段）,6.,考虑照明标准,7.,选择照明设备,8.,照明计算,9.,照明效果仿真,10.,试验（模型、现场局部等）,11.,调整方案,12.,提供完整的照明设计方案,13.,采购设备阶段的配合,14.,安装阶段的配合,15.,照明效果调试阶段的配合,16.,照明效果的综合评价,5,景观照明的一些基本原则,：,1.,考虑整体效果,2.,寻找并塑造精彩点,3.,把握,再现,和,重塑,的关系,4.,观景点,5.,选择合适的照明方式,6.,照明效果的,美感,6,一、道路照明,道路是景观构成的骨架，而且是人、车通行的空间，因此做好道路照明，对于美化景观环境，保证行人、车辆的安全是至关重要的。,7,（,1,）城市道路的分类,快速路,主干路,次干路,支路,居住区道路,（,2,）居住区道路分类,居住区及道路,居住小区级道路,居住组团级道路,宅前小路,1.,道路的分类及构成,10,道路照明的质量指标,路面平均亮度,平均亮度影响物体与其背景之间的对比，而且会影响人的视觉对比灵敏度。,路面亮度的均匀程度,如果视场中的亮度相差过大的话，亮的部分就会成为一个眩光源,从而影响视觉。,包括亮度总均匀度和亮度纵向均匀度。,总亮度均匀度一般不低于,0.4,。,一般建议纵向均匀度最小值为,0.7,。,车道轴线上最小路面亮度与最大路面亮度之比。（相间的明暗会使人感到烦躁，,这涉及到视觉心理，并会危及到道路安全）,11,我国机动车道路照明标准,12,眩光的控制,视场中有极高的亮度或亮度对比，导致视功能下降，或使眼睛感到不舒适，这一极亮的部分就成为眩光源。,眩光分为两种：失能眩光、不舒适眩光。,避免眩光的方法是正确选用灯具，选用截光型或半截光型灯具；还可以调整其安装高度。,13,路面的诱导性,视觉诱导和光学诱导,视觉诱导是通过道路的辅助设施诱导，如道路中线、路面标志、防撞栏杆等。,光学诱导是通过灯杆和灯具的排列、灯具样式、灯光颜色的变化来诱导。,14,路面诱导的方法有：,1,、改变道路照明系统。,在通向交叉口前的道路采用一般照明，而交叉口处可采用高杆照明。,2,、改变光源色。,例如不同级别的道路可以不同的光源。,3,、改变灯具的布置方式。,如在进入市区主干道之前，次干道采用道路两侧灯具交错布置的方式，而进入市区主干道，改为中心对称式布置。,15,（,1,）选择道路照明的电光源，应根据光源的效率、寿命、光色、显色性、配光及使用环境等因素比较而定。一般多选用钠灯和金属卤化物灯为多。,3.,道路照明光源和灯具的要求,各种机动车道,高压钠灯；,居住区内的机动车、非机动车、人行混合道路,高压钠灯、小功率金属卤化物灯；,市中心、商业中心的机动车道路,金属卤化物灯；,商业步行街、居住区人行道路、机动车道两侧的人行道,小功率金卤灯、细管径荧光灯、紧凑型荧光灯。,16,（,2,）选择道路照明灯具时，,必须能防水、防风霜、耐腐蚀、安装和维护方便，兼顾外形美观；还要根据路面要达到的亮度均匀度、对眩光的要求等因素来选择。,主干路、快速路,截光型、半截光型灯具,次干路,应,采用半截光型灯具,支路,宜,采用半截光型灯具,街道,可以采用非截光型灯具,功能满足前提下，优先选择效率高、造型美观的灯具。,商业步行街、人行道路、单独设灯的非机动车道,功能性,结合,装饰性,灯具,17,道路照明灯具,低矮型,中高型,3-5,m,6-15,m,18-30,m,2,m,以下,用于城市车行道,用于景观步行道,18,道路照明灯具,(一)低矮型,草坪灯,投射灯,步道灯,矮柱灯,嵌灯,地埋灯,19,道路照明灯具,(二)中高型,行人徒步区,3-5m,停车场、道路用,6-15m,高速公路用,18-30m,20,4,道路照明方式,灯杆照明,高杆照明,悬索照明,栏杆照明,低位置照明,21,（,1,）灯杆照明,高度在,15,米以下,照明器安装在灯杆顶部，沿道路延伸布置灯杆。,一般运用于城市道路、景观道路、桥梁、停车场等。,22,路灯的参数,23,路灯的平面布置,路灯的平面布局受到很多因素的限制，比如道路的级别、交通流量、路宽、路面构成、灯具的功率、安装高度等。,（,1,）单侧布灯（,2,）交错布灯（,3,）对称性布灯,（,4,）中心对称布灯（,5,）道路交叉口的照明,（,6,）人行横道、弯道的布灯（,7,）立交广场布灯,单侧布置 双侧交错布置 双侧对称布置 中心布置 横向悬索布置,24,25,26,常规照明方式中,灯具的配光类型、布置方式与灯具的安装高度、间距的关系的参考值,-,配光类型 截光型 半截光型 非截光型,-,安装高度 间距 安装高度 间距 安装高度 间距,布置方式 H(米)S(米)H(米)S(米)H(米)S(米),-,单侧 HW S3H H1.2W S3.5H H1.4W S4H,-,双侧交错 H0.7W S3H H0.8W S3.5H H0.9W S4H,-,双侧对称 H0.5W S3H H0.6W S3.5H H0.7W S4H,-,27,弯道处的布置,28,29,道路灯具按光强分布分类,截光型 半截光型 非截光型,返回,30,（,2,）高杆照明,31,高杆照明方式中,灯具的配置方式：,平面对称 径向对称 非对称,32,高杆照明灯具及其配置方式,灯杆安装位置、高度、间距,以及灯具最大光强的投射方向,应符合的要求。,1.布置在宽阔道路或大面积场地周边的高杆灯宜,采用,平面对称布置方式。,2.布置在场地内部或车道布局紧凑的立体交叉处的高杆灯宜,采用,径向对称布置方式。,3.布置在多层大型立体交叉或车道布局分散的立体交叉处的高杆灯宜,采用,非对称布置方式。,4.灯具的,最大光强瞄准方向和垂线夹角,不宜超过65。,33,34,（,3,）悬索照明,（,4,）栏杆照明,35,城市车行道、区域内的车行道、步行道、景观小路,（,5,）其它照明方式,灯杆照明、高杆照明、悬索照明等照明方式多用于城市道路空间；在景观道路中庭院灯、低位置路灯以及地埋式照明方式运用较多。,36,37,5,景观步道照明设计,（,1,）步行道的分类,园路,小径,人行道,居住区道路,滨水步道,专用步行空间,-,商业街,包括各类公园、风景区、居住区的各级道路。,38,（,2,）景观园路步道的照明要求,安全性要求。步道空间不论是水平面还是垂直面都应该保证一定的光照。,人流集中的区域，要有更强的光照。在步道环境中的踏步、坡道以及各种水体要重点照射。要注意垂直面的光照，比如墙面、植物、构筑物等。,39,灯具要和路宽配合。,40,景观道路灯具与邻近建筑、树木、种植带之间的距离相适宜，并符合规范要求。,同一路形或邻近路形宽度相差不大的道路，应选用同一类型的灯具。,同一园区不同道路的灯具，应选用同一风格和造型相近的灯具，维护整体环境的协调一致，又突出其特色。,高柱灯应注重其整体造型，矮柱灯、草坪灯应注重细节造型。,林间路、自然小路、汀路等的灯具布置，应依路的走势、走向采用单侧或交错布置。,41,（,3,）照明方式,下照光,集中区域照明,漫射光照明,来自树木的照明,来自建筑物墙面的光照,42,人行道路照明标准值,（,4,）步行空间照明设计要点分析,光照水平,43,依据环境中的要素类别进行亮度的平衡设计。,叠石作为景观中的视觉中心（景点），应该具有最高的亮度；游路中的树木也是照明的重点，应该提供次一级的亮度；边上的绿篱要有比游路相对高的亮度，以提供视觉边界感；游路的亮度要保持较好的均匀性，除了庭院灯、草坪灯外还可以结合地灯。草坪作为大面积背景，亮度可以适当低些。,44,路面材质及灯具布置,路面的铺设材质会影响路面的亮度,45,路径空间照明,46,踏步与台阶照明,下照式、侧面光、踢面嵌入式、低位柱式照明,47,步行空间的定向与引导照明,定位照明,独特造型的高杆灯、步道灯以及地面上的发光面往往可以起到空间定位的作用。,引导照明,步道灯、低位置路灯和埋地灯沿路径连续排列，会起到一定照明导向作用。,48,庭院灯,主要用于庭院、公园、街头绿地、居住区或大型建筑物前。光源的功率并不大，可以用节能灯、钠灯等光源。注意防止眩光。,灯具选型,49,草坪灯,一般设置于草坪边缘，高度较低，属于,低位置庭院灯,。,光源,功率低，常用,节能灯,。要注意防止眩光和对于,光源的保护,。,50,嵌入式地灯,51,52,照明与街道家具的结合,照明和街道家具结合设计，赋予了彼此更多内涵，也体现出整合的设计原则，提高街道的美学品质。,53,54,55,1,、明确道路条件；,2,、根据道路条件，确定道路等级及设计标准；,3,、选择布灯方式、灯具的安装高度、间距、悬挑长度和仰角；,4,、选择光源及灯具；,5,、灯杆的风格与设计。,6,道路照明设计步骤：,56,设计要点：,1,、所有光源灯具应具体体现道路特征。,2,、灯饰的造型和外观色彩既要美观又要简洁，在功能上应当合理，减少过多的装饰，以免破坏景观。,3,、路面要达到一定亮度，而且分布要均匀，防止眩光。,4,、道路两侧的树木照明、小品照明、霓虹、灯箱广告要统一设计。,57,1,水景的形态,二、水景照明,58,喷泉是景观设计中最重要的元素之一。,喷泉照明是应用最为广泛的水景照明形式。,常见的喷泉水姿形式,云南昆明世博园中不同水姿组成的水景,2,喷泉照明,59,（,1,）喷泉形式分类,水喷泉,旱喷泉,雾喷泉,60,不同的喷头塑造出各种水姿,按喷泉形态分类,61,（,2,）喷泉照明的照度,喷泉照明是为了增强水花表面亮度，喷泉周围环境的明亮度以及观看位置和距离都对观赏喷泉具有很大影响。,如喷泉周围的建筑物具有泛光照明，而喷泉背景较亮，要求喷泉照度较高才能使喷泉突出，如喷泉周围的建筑物没有泛光照明，而喷泉背景较暗，喷泉照度不要求很高就能使喷泉突出。,62,设计时可以参考以下数值：,周围环境较明亮时，喷泉顶端照度可为,100,200 Ix,；,周围环境比较暗时，喷泉顶端照度可为,50,100 lx,；,在采用彩灯照明时，较多使用的光色是红、黄、蓝三原色，其次是使用绿色或紫色。不同颜色的彩色灯泡的玻璃透射率差异很大，根据喷泉高度及周围环境等的不同，喷泉照度需通过改变灯泡瓦数或增减灯泡个数来解决。,63,（,3,）光源选用,光源可采用白炽灯、汞灯、金属卤化物灯等，使用白炽灯较多，因为白炽灯容易控制和调光，而汞灯和金属卤化物灯不能调光或变光控制，只能用于长明的光源。但白炽灯热量较大，发光效率比较低。,64,开关控制,此种控制方式适用于此较小型的喷泉，不要求喷泉造型和灯光变化，只有开和关两种状态。这种控制方式最为简单，但很单调。,时控,这种控制方式形式较多。可以利用可编程序控制器按照预先设定的程序自动循环按时变换各种灯光或控制潜水泵电机的开、停及电磁阀的接通和断开，使灯光和喷泉造型同步变化。,（,4,）照明控制,根据喷泉景观要求，实施对喷泉控制一般有三种方式：,65,音控,音控彩灯喷泉是人们追求水、光、音乐较完美的一种控制方式。随着音乐的演奏或播放，灯光和喷泉造型按照音乐节奏闪动和跳跃，使人们获得视觉和听觉上美的享受。,66,水喷泉照明,一般采用水下灯照明，灯具多布设在喷头端部，环绕喷头周围，并埋入水面以下,50,100 mm,，固定在水池或喷泉结构件上。,对于喷水较远的喷泉，灯具可安装在远端水花散落处。,若水面较浅，应该采用嵌入式水下灯埋设安装。,67,水喷泉照明示意图,灯具可根据喷头的方向调整角度，灯光照射方向和喷水方向平行。,68,69,70,71,72,73,旱喷泉照明,旱喷泉的照明灯具可以像喷头一样隐藏在水箅子下面，也可以做成嵌入式地埋的形式。,灯具位置一般在喷口旁边，现在,led,灯应用较多。,灯具的配光要根据水型来定。,74,75,76,雾喷泉照明,雾喷泉的喷头有设置水池和旱地两种形式，经常和其他景观元素配合使用，也会和水喷或旱喷结合使用，喷头均匀等距布置在其它元素旁边。,喷头在水中的雾喷头采用水下灯，旱地雾喷泉采用地埋灯。,雾喷泉尽量采用宽光束的灯具，使弥漫的水雾有均匀的亮度。,77,78,3,阶梯水流照明,（,1,）瀑布照明,瀑布是一种落差较大的水体形式。,瀑布照明位置一般在水流下落出的底部。,如果瀑布的出水口比较粗燥，灯具直接设置在落水处，顺着水体向上照。如果出水口是光滑的，落水为平平的一片水膜，这时的灯具应放在水膜前面或后面，从侧下方向上照。,瀑布、跌水,79,多落差的瀑布，灯具应在瀑布前设置，能呈现整个瀑布的整体形态。,落差较小的瀑布可采用水下灯，水下灯的设置要考虑到水的冲击，应适当进行加固，或采用防护等级为,IP68,级的地埋灯具。,80,在实际布灯设计中要了解堰口的长度，布置在落水下部的灯具，应尽量贴近结构的根部，水膜的后方，以减少水的冲击。,81,瀑布采用可变色程序的动感照明，可以产生固定的水流效果，也可产生变化的视觉效果。,82,水墙落水照明可在水墙前安装反射型埋地灯或可调角度的水下灯。,83,（,2,）跌水照明,跌水相对于瀑布，水面高差较小。,流速平缓、水膜薄。,灯具安装在每个阶梯的根底部，可采用线性光源。水面较浅时要嵌入式安装，嵌入池底面或者侧面。,84,（,3,）阶梯水流中灯具的布置,对于较小水量或堰口平滑的跌水，灯具可以放在流水的前方或后方，将水幕照亮。,对于水量较大的跌水，将灯具布置在落水处，这样水的动态效果会因为光线的作用变得更加强烈。,85,对于落差较小的跌水，使用宽光束的灯具向上照射。,对于落差较大的瀑布，使用大功率和光束窄的灯具。,86,4,静水照明,在岸边布置投光灯具照射水面。灯具可布置在驳岸的侧壁上。,利用倒影的效果。将水面边上的景物照亮，使水面产生波光倒影效果。,在静水池池壁设置嵌入式灯具。,利用线灯勾勒静水面的驳岸轮廓。,87,多采用外部照明，专门设置照明设备；也可采用布置水下灯具，把灯具布置在底部、落差处或侧壁，方式较随意；平滑的溪流，还可以在岸边布置景物照明，形成倒影效果。,5,溪流照明,是景观中比较特别的水景形式。孔流照明将灯具设置在水柱落水处，从下往上照。,6.,孔流照明,88,89,采用池壁灯照明，也可以池边布置照明设施，比如光纤。,7.,游泳池照明,90,是通过高压水和特制水幕发生器，将水自下而上高速喷出，雾化后的水型形成扇形,“,银幕,”,，用专用放映机将特指影带上的彩色图像投射在,“,荧幕,”,上，形成水幕电影。,8,水幕电影,91,三、绿化照明,1,绿化照明的要点,（,1,）基本照明方式,上照光与下照光,灯具的位置、光源的类型、灯具的光束角控制在多大，与树叶的特征、植物的整体感和树高有关。,92,上照光,开张平展的树木，较大的树冠，如栾树、柳树、槐树、泡桐等大型乔木，灯具安放在树干至树冠边缘,1/3-1/2,处。,93,小型乔木，树型相对低矮，树冠较小。枝叶比较密集的小乔木，灯具可放在树冠范围之外，从低向上斜照树冠；如果枝干较稀疏，灯具宜放在树冠下方，向上照射。,94,开张直立树木，树冠较小，如杨树、银杏、棕榈等，灯具宜安装于接近树干处，光垂直向上照，使用窄光束灯具。,95,紧密平展树木，常绿乔木，如雪松、桧柏等，灯具安放在枝干结构范围之外，靠近叶片区域，向上照射突出纹理。,96,下照光,从上往下照射，光从树枝和树叶间向下照射，在地面上形成树阴图案。灯具尽可能放在室内较高位置，低矮灌木和花卉可以用草坪灯照射。,97,（,2,）光源类型与植物照明,树的色泽与光源有关，可使用卤素灯、金卤灯和荧光灯。金卤灯适合中等和大尺度的植物，可获得,6-8,米的光照区域；荧光灯和卤素灯适合中小尺度的树木和灌木，在,3-5,米的方围内可获得比较清晰的照明效果。,98,（,3,）灯具控光,光束角,根据树木的高低、疏密、树冠形态，可选用适合的光束角对其照射。宽光束适合于强调树的形状，对于树枝茂密的树，可以使用,40,度,-45,度的控光获得较好的光照分布。当树木为细高型时，最好采用窄光束的灯具。,99,（,4,）彩色光的应用,可以使用彩色光对成片的树木进行染色照明，形成舞台式戏剧化的照明效果。,例如对于原来红色的枫叶，可以使用红光使色彩予以加强。秋天的银杏，可以使用高压钠灯照射，烘托金黄色的银杏叶。,这种彩色光照明适合用于公园等休闲娱乐型环境，不能用于城市交通干道上。,100,101,（,5,）灯具安装与使用问题,绿化照明的灯位选择应特别注意安全性要求，注意敷线暗藏，不能直接外漏。,埋地灯具注意出光口表面的温度不宜太高。,不宜把投光灯具直接安装在树上。,绿化照明避免在交通交叉口处使用彩色光。,格栅和遮光罩是控制眩光不可缺少的附件装置。,102,2,绿化照明设计手法,（,1,）灯具与植物的位置关系,灯具离植物近时，宜选用低瓦数、配光宽的灯具；较远时，宜选用高瓦数、配光窄的灯具。,103,（,2,）灯具的投光范围和观察角度的关系,104,（,3,）植物生长与灯具高度,采用可移动或者高度可调式的灯具。,105,（,4,）锥形树、柱状树的,照明,为了勾勒锥形树的形状，灯具的投光方向应在,15,度,-40,度之间；柱形树使用窄光束，灯具投射角保持在,15,度以内。,（,5,）小型球形树的照明,投光角最大不要超过,35,度，考虑遮光。,106,（,6,）大型球形树的照明,107,（,7,）灌木照明,投射角度在,45,度,-60,度之间。考虑遮光，防止眩光。,108,（,8,）落影照明效果,109,（,9,）月光照明效果,将小型灯具装在树的高处向下照射，在地面上产生枝叶的图案。用于草地或步行道上。,110,总结：,道路、水体、植物是景观照明中的重点，另外还包括其它一些景观元素的照明，比如景观构筑物、雕塑、广告与标识等，这些内容也是室外照明不可缺少的。,各种要素同时处于同一环境中，共同形成室外环境空间，在进行景观照明设计时，要统筹兼顾，整体考虑，不能顾此失彼。,
