建筑工程楼梯模板施工工艺和现场统一做法实例附图丰富.ppt

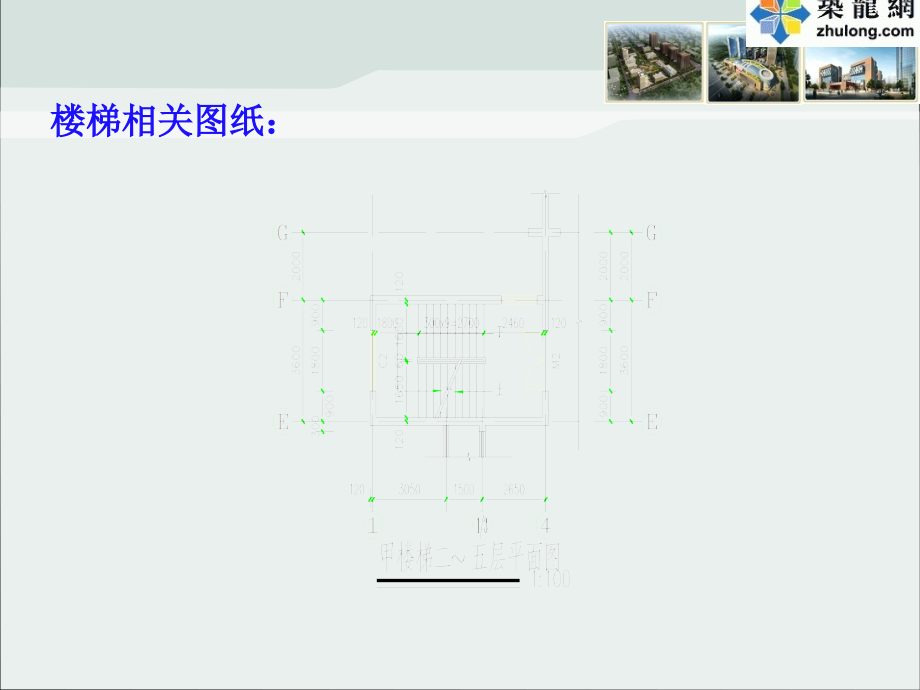

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,万科项目部,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,万科项目部,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,万科项目部,*,*,万科项目部,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建筑工程楼梯模板施工工艺和现场统一做法实例(附图丰富)1,楼梯相关图纸：,一、双跑式楼梯的组成,二、工艺流程,三、施工工艺,四、现场安装常用方法,五、注意事项,六、施工要点,七、现场实例,目 录,楼梯模板制作,一、双跑式楼梯的组成,双跑式楼梯由楼梯梁、楼梯段、平台板组成。楼梯梁、楼梯平台板的支设方法同楼面梁板支设。这里重点讲楼梯段模板的支设。,二、工艺流程,模板加工搭设支架楼梯梁、平台板模板 楼梯段底板模板 楼梯段侧板模板 楼梯踏步侧模板 校正、加固,图一,三、施工工艺,1,、模板加工,1,）、楼梯梁靠楼梯段侧模的加工,楼梯梁靠楼梯段侧模高度的确定主要通过相似三角形原理计算得到的。,坡度,=AB/BC,，,AE=,梁高,计算时由,A,点向梯板底做垂线得一直角三角形,AFD,，则三角形,AFD,和三角形,ABC,相似，由相似三角形定律可得以下公式，从而求出梁侧板高度,FE,AB,台阶高度,BC,台阶宽度,AF/AC=AD/BC AC,2,=AB,2,+BC,2,FE=AE-AF,图二,2,）、楼梯梁底模的加工,、楼梯段底模长度,FD,的确定,图三 楼梯梁靠楼梯段侧板,FD/AC=BC/FE AC,2,=AB,2,+BC,2,图四,图纸已知：,AB,为踏步高、,BC,为踏步宽，直角三角形,ABC,与直角三角形,FDE,相似，由相似三角形定律可得以下公式，从而求得楼梯段底模的长度,FD,3,）、楼梯梁侧模加工（如图五）,、楼梯段侧模高度的确定,AB,为踏步高、,AC,为踏步宽，,DE,为梯板厚度，直角三角形,ABC,与直角三角形,ABE,相似，由相似三角形定律可得：,AE/AC=AB/BC,BC,2,=AB,2,+AC,2,从而求出梁侧板高度,AE,AE/AC=AB/BC,AD=AE+ED,图五,由,AD=AE+ED,求出梯板侧模的高度,AD,。,、楼梯段侧模长度的确定（如图六）,IE,为踏步高,IC,为踏步宽,EF,为梯板的厚度,直角三角形,ICE,与直角三角形,DEF,相似，由相似三角形定律可得：,DF/IE=EF/IC,AB=2DF+EH,、楼梯段侧模加工（如图七）,楼梯侧模成型后如右图所示红线部分，加工时应找块比其尺寸适当大的模板，在上面按踏步尺寸画线，之后锯成踏步形状。,图六,图七,图六,图七,无侧墙楼梯侧模,有侧墙楼梯侧模,4,）、楼梯段踏步板模的加工,楼梯段踏步板模的长和宽即为踏步的高度和长度。,2,、楼梯段搭设支架,楼梯支架制成形式有两种，具体见图八、图九,图八 斜支撑,楼梯段搭设支架可用木方、钢管支架等材料搭设。,1,）、竖立杆：,间距具体按受力计算定，一般横向间距为,8001200,；纵向间距为,10001200,。,图九 竖向支撑,2,）、水平拉杆,一般间距,1200mm,，离地,300mm600mm,设第一道，以上每隔,1200mm,设一道，最上部留,1000mm,高操作部位。,3,）、铺设主龙骨,主龙骨放置在立杆顶部。一般采用,100mm100mm,木方作主龙骨，主龙骨架在可调高度的顶托上，既可方便施工，又能随时调节矫正梁标高。,4,）、铺设次龙骨,一般采用,6080mm,方木横向（与主龙骨垂直）铺设在主龙骨上面，间距一般为,300mm,。,3,、铺楼梯段底模板,底模板铺设是在平台段底模板和楼梯梁靠楼梯段侧模板已铺设完毕，要先在两端拉线将次龙骨面整平顺后，再钉楼梯段底模板。,4,、楼梯段侧模板安装,楼梯段侧模板安装采用侧模包底模的方法安装。应在平台段侧模板安装后再安装楼梯段侧模板，安装时在平台段侧模板顶部和楼梯梁侧模板顶部拉通线安装。,注意,:,要注意平台板和梯段侧板节点及楼梯梁和梯段侧板节点，要根据现场情况进行误差调整！,5,、铺楼梯段踏步模板安装,楼梯段踏步模板安装时要紧靠楼梯段侧模板所锯出的台阶竖边上。全部安装完后要注意多排侧板用木板纵向拉结。,注意：,楼梯侧模要求注意考虑到装修厚度的要求，使上下跑之间的梯阶线在装修后对齐，确保梯阶尺寸一致，按这样的要求施工时，踏步要向里移动,20mm,。,四、现场安装常用方法,1,、现场安装楼梯段底板,现场安装楼梯底板通常是在楼梯梁侧板和楼梯平台底板安装完毕后从两端楼梯梁侧板上口和楼梯平台底板上口拉通线，然后铺设楼梯段底板模板。,2,、现场安装楼梯段侧板,1,）、现场安装楼梯段侧板，可在楼梯梁侧板和楼梯平台侧板安装完毕后，现场在楼梯段侧板位置钉一块比楼梯段侧板适当大的方形木板；,2,）、然后再该木板上用木工笔现场放出各个楼梯踏步尺寸线边线，钉好固定踏步侧板的档木；,3,）、在各踏步尺寸边线位置安装楼梯踏步模板。,五、注意事项,1,、安装支撑时要特别注意斜向支柱（斜撑）的固定，防治浇筑混凝土时模板移动。,固定方法可采用在脚部钉小木板，中间分层拉横杆的方法。,2,、楼梯斜段立杆一定要用横杆分层连通拉结。,3,、楼梯斜段主龙骨一定要钉牢在立杆顶托上面；次龙骨一定要钉牢在主龙骨上面。,4,、楼梯段侧模板安装采用侧模包底模的方法。,5,、平台板和梯段侧板节点及楼梯梁和梯段侧板节点，要根据现场情况进行误差调整！,6,、梯段台阶模板安装时，要注意考虑到装修厚度的要求，使上下跑之间的梯阶线在装修后对齐，确保梯阶尺寸一致，按这样的要求施工时，踏步要向里移动,20mm,。,7,、要注意台阶模板不出现“吃模”，注意台阶模板的垂直度、平顺度。,六、施工要点,1,、同楼层标高的平台和同层楼面平台同时支模；中间休息平台部位按照弹线的标高位置认真校核，先将平台钢筋按照设计要求进行绑扎，然后支踏步模板。,2,、先安装楼梯梁靠楼梯段侧模和楼梯平台板底模后安装楼梯段底模，侧模施工顺序同。,3,、台阶板高度要均匀一致，特别要注意最下一步及最上一步的高度，必须考虑楼地面粉刷厚度，防止由于粉面层厚度不同而形成梯步高度不协调。,1,、楼梯起步施工缝统一作法,2,、楼梯支撑体系统一作法,3,、无侧墙楼梯模板统一作法,4,、有侧墙楼梯模板统一作法,5,、楼梯成型效果,现场实例：,楼梯模板实图,AT,型楼梯支模实例,踏板,梯梁,梯柱,休息平台,梯梁,踏步,休息平台,梯梁,踏步,休息平台,梯柱,11G101-2 AT型楼梯,剪力墙,踏板,梯梁,平台板,梯梁,楼梯模板实图,AT型楼梯支模实例,踏板,梯梁,梯柱,休息平台,11G101-2 AT型楼梯 平面图,1,、楼梯起步施工缝,改起步施工缝为水平施工缝,起步模板,两侧梁侧模按梯步板底模坡度配成斜口,梯步预留筋保护层垫条,起步板加固木方,1/3,楼梯长,起步板加固木方,两侧梁侧模按梯步板底模坡度配成斜口,起步板加固木方,起步模板保留,水平施工缝,拆模后无施工缝缺陷,2,、楼梯支撑体系,板底方间距,250,顶托,+,双木方支撑件,稳定斜杆,900,板底方间距,250,顶托,+,双木方支撑件,稳定斜杆,稳定斜杆上口与满堂架用横杆连接,支撑体系简单有效，通道畅通,3,、无侧墙楼梯模板,卡口侧板,卡口侧板组装,踢板安装,踢板安装效果,踢板侧木方,螺杆加固,卡口侧模板,踢板安装,中间采用铁丝反拉增加刚度,中间采用铁丝反拉增加刚度,加固效果,收口模板采用顶撑加固,加固效果,加固效果,加固效果,加固效果,加固效果,4,、有侧墙楼梯模板,靠墙侧贴双面胶防止漏浆,靠墙侧反扶梯基,临空侧卡口模板,反扶梯基作成吊卡企口,与侧墙采用高强螺杆吊挂，吊点间距小于,1500,与侧墙采用高强螺杆吊挂,反扶梯基木方接长采用隼接,反扶梯基木方接长采用隼接,与侧墙采用高强螺杆吊挂,吊卡卡住踢板木方,采用铁丝进行固定,靠墙侧踢板安装,靠墙侧踢板安装,临空侧踢板安装,采用钢管顶托在临空侧顶紧加固,顶托加固间距小于,900,梯步成型效果,下口不夹渣，不漏浆,5,、楼梯成型效果,梯步成型效果,上口不漏浆,梯步成型效果,梯步侧模定型配制，施工速度快，成型质量好，梯步宽高一致性好,梯步成型效果,梯步模板中间无遮挡，混凝土收面到位。线角顺直，不吃模、不咬肉,梯步成型效果,靠墙处贴双面交，不漏浆,梯步成型效果,
