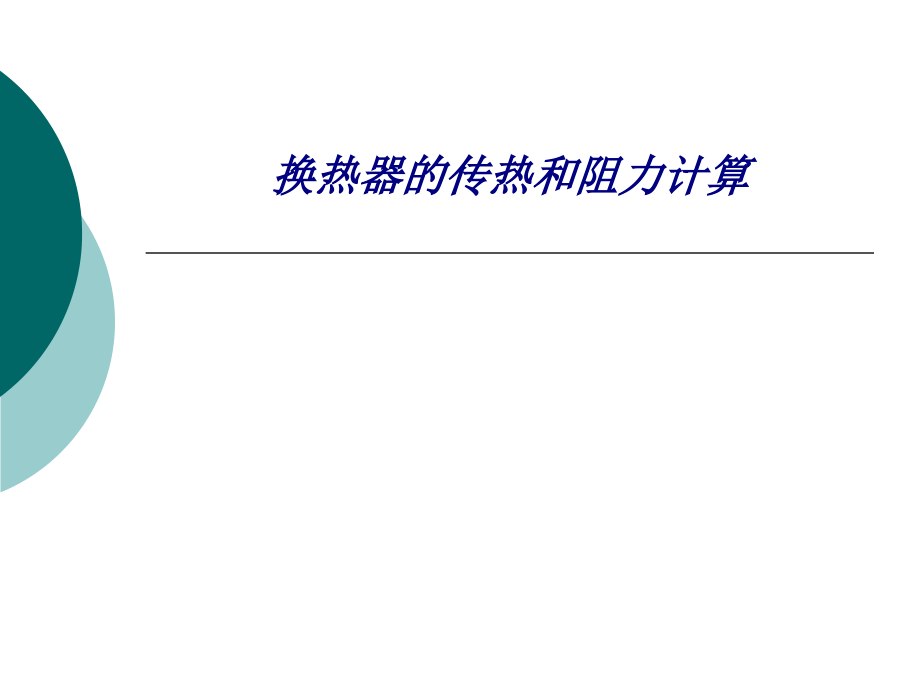

换热器的传热和阻力计算.ppt

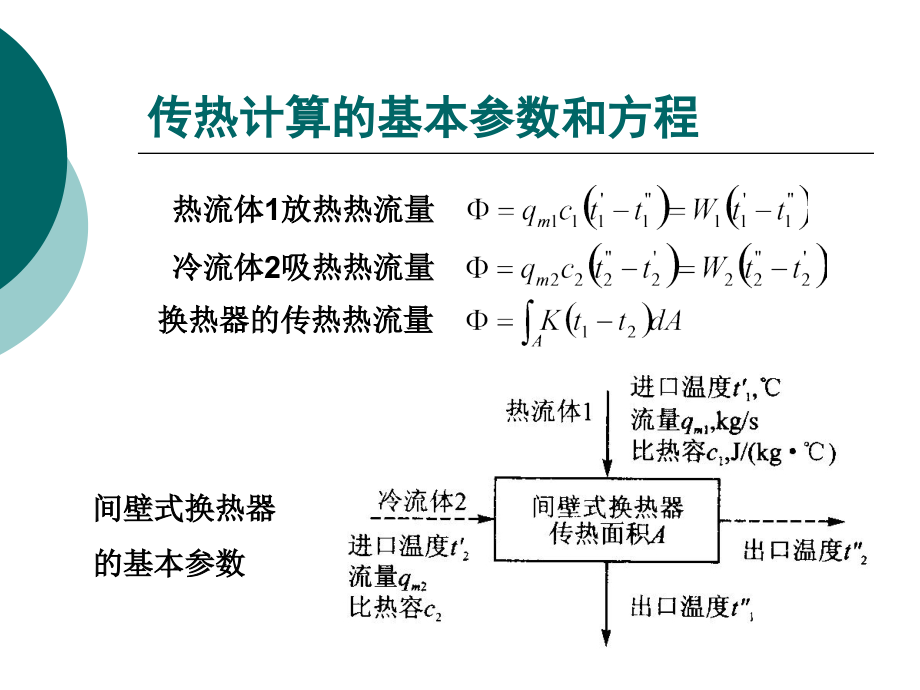

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,换热器的传热和阻力计算,传热计算的基本参数和方程,热流体,1,放热热流量,冷流体,2,吸热热流量,换热器的传热热流量,间壁式换热器,的基本参数,热容量,流体的质量流量 与其比热容 的乘积,对应单位温度变化产生的流动流体的能量储存速率，单位为,W/K,较小者为,较大者为,平均温差定义,微元传热面的传热热流量,平均温差的定义式,换热器的传热热阻,间壁传热过程简图,换热器的传热热阻,通路中忽略污垢热阻后,间壁的导热热阻,流体与洁净光壁的对流换热热阻,流体与结垢表面的热阻,污垢系数（污垢热阻）：,壁面上附有污垢后的导热热阻,污垢的形成及性质与流体的性质、壁面的材料和形状、流体的速度及运行的时间有关，准确选值比较困难。,考虑污垢热阻后的典型间壁传热热阻,平壁,圆管壁,翅片效率,翅片效率用来表征因翅片内部存在导热热阻，沿翅片高度上的温度梯度降低了翅片表面的传热效率，相对于翅根（或基壁），翅片传热效率的降低。,几种常用扩展表面的翅片效率,对流表面传热系数越大，翅片高度越大，翅片效率会越高吗？,为什么说有翅片一侧的热阻包含了流体对翅片表面的对流换热热阻及翅片的导热热阻？,常用的翅片形状,流体与洁净带翅片壁面间的对流换热热阻,流体通过带翅片的壁面换热,流体与洁净带翅片壁面间的对流换热热阻,表面效率：有效传热面积与总传热面积之比,考虑污垢热阻后典型带翅片间壁的传热热阻,平壁,圆管壁,平壁两侧带翅片,圆筒壁外侧带翅片,换热器传热计算方法,平均温差法,由于在换热器中沿任一流体流动长度上的热、冷两流体之间的温差是变化的，需合理计算壁面两侧流体间温差对面积的平均值,效率（效能）,-,传热单元数（）法,换热器的实际传热热流量 与理论上最大可能的传热热流量之比,平均温差法,顺流中的温度分布,顺流,平均温差法,逆流中的温度分布,逆流,平均温差法,其他流动形式,温度修正系数,在相同的进口、出口温度条件下，逆流的平均温差 最大。,平均温差法,一种流体混合和另一种流体非混合的,单流程叉流式换热器的修正系数曲线,平均温差法,两种流体均非混合的单流程叉流式换热器的修正系数曲线,效率,-,传热单元数法,换热器效率,逆流式换热器中的最大温差,只能在传热面积无限大的逆流式换热器内实现。,效率,-,传热单元数法,传热单元数,当换热器的平均温差为,1,时所传递的热量,效率,-,传热单元数法,热容比,效率,-,传热单元数法,效率,-,传热单元数关系式,逆流流动,逆流式换热器的效率曲线,效率,-,传热单元数法,顺流流动,顺流式换热器的效率曲线,换热过程中有一种流体温度不变时，其效率值与流体流动方向无关。,顺流式换热器的效率曲线,效率,-,传热单元数法,一种流体混合和另一种流体非混合的单流程叉流流动,效率,-,传热单元数法,两种流体各自均非混合的单流程叉流流动,德雷克（,Drake,）,近似关系式,效率,-,传热单元数法,逆流型多流程叉流换热器效率,逆流型三流程叉流换热器流程示意图,效率,-,传热单元数法,逆流型多流程叉流换热器效率,假定流体在流程之间相互充分混合，总效率与单流程效率间的关系为,效率,-,传热单元数法,逆流型多流程叉流换热器效率,各类换热器的效率关系式见表,2-4,换热器传热计算的步骤,设计计算,根据给定的工作条件及换热量，确定所需的换热面积，进而确定换热器的具体尺寸。通常已知 和 四个温度中的三个。,校核计算,对已有换热器的换热能力进行校核或变工况计算。根据给定的换热器结构参数和两侧流体的工作条件 及 及 ，求传热热流量 和两流体的出口温度 和 。,换热器传热计算的步骤,进行换热器传热设计计算的步骤,换热器传热计算的步骤,进行换热器传热校核计算的步骤,The end,
