普通机床的结构图专业知识讲座.ppt

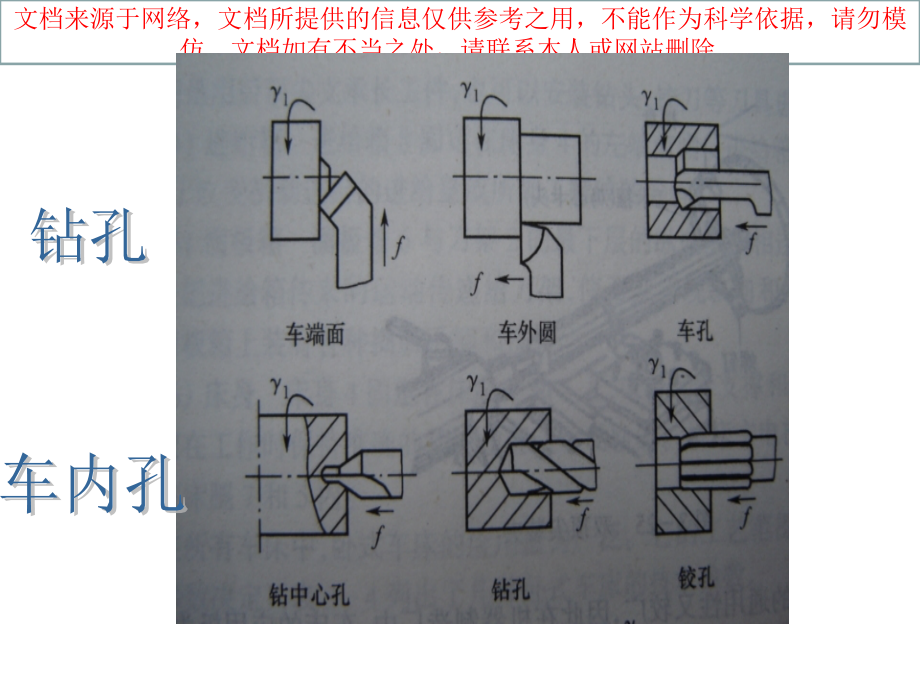

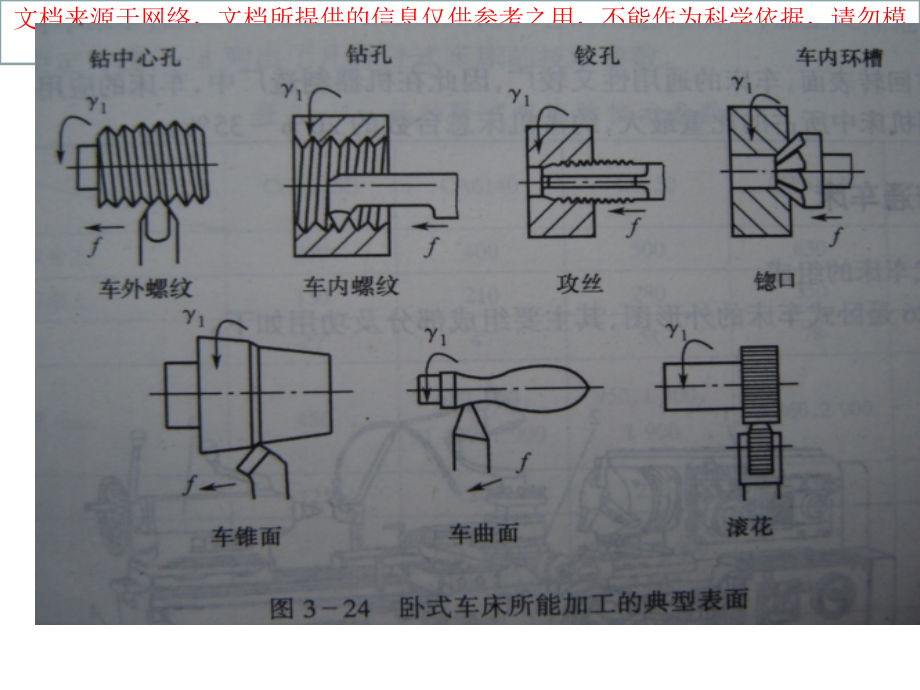

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,钻孔,车内孔,CA6140车床,组成部分,主轴箱,进给箱,溜板箱,刀架,尾架,床身,主轴箱,主轴前端装有卡盘，用以夹持工件，由电动机经变速机构，把动力传给主轴，使主轴带动工件按规定的转速旋转，以实现主运动。,进给箱,进给箱内装有进给运动的变换机构，用于改变运动的进给量或改变被加工螺纹的导程。,溜板（滑板）箱,溜板箱的功用是把进给箱传来的运动传递给刀架，使刀架实现纵向进给、横向进给或螺纹进给。在溜板箱上有各种操作手柄或按钮。,把快速电机的运动传给刀架，实现刀架横向快速移动。,分为,大,溜板,中,溜板,小,溜板,刀架部分,刀架部件由几层刀架组成，它用于装夹车刀，并使车刀纵向、横向或斜向运动。,尾座,尾座的功用是用后顶尖支承长工件。在尾座上还可以安装钻头等孔加工刀具进行孔加工。,床身（床腿）,床身是车床的基本支承件。在床身上安装着车床的各个主要部件，使它们在工作时保持准确的相对位置或运动轨迹。,丝杆、光杆,丝杆：把进给箱的运动传给开合螺母，用以车削螺纹,光杆：把进给箱的运动传给溜板箱，实现纵向横向进给。,丝杆,光杆,车刀,适合铸件加工,适合钢件加工,可转位刀片,
