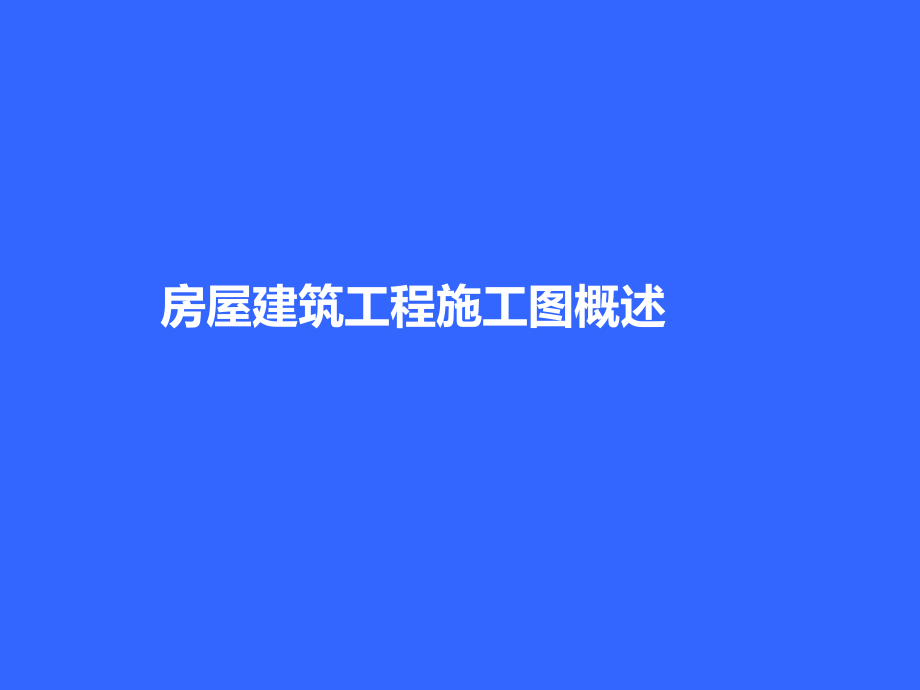

房屋建筑工程施工图概述.ppt

,建筑识图与构造,建筑识图与构造,建筑识图与构造,建筑识图与构造,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,房屋建筑工程施工图概述,本 章 内 容,1.1,房屋的基本组成,1.2,房屋建筑施工图的种类,1.3,房屋建筑施工图中常用 符号及画法规定,1.1.1,基 础,是房屋最下部埋在土中的扩大构件，它承受着房屋的全部荷载，并把它传给,地基,(,基础下面的土层,),。,基础,1.1.2,墙或柱,是房屋的垂直承重构件，它承受楼地面和屋顶传来的荷载，并把这些荷载传给,基础,。,墙体还是,分隔、围护构件,。,外墙,阻隔雨水、风雪、寒暑对室内的影响，内墙起着分隔房间的作用。,墙或柱,1.1.3,楼板层,是房屋的水平承重和分隔构件,楼面,是指二层或二层以上的楼板或楼盖。,地面,又称为,地坪,，是指第一层使用的水平部分，是底层房间与土层相接的部分。,楼板层,承受着房间的家具、设备和人员的重量。,他的力量传给墙或者柱,。,楼板层,1.1.4,楼 梯,是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散之用。,楼梯,1.1.5,屋 顶,它一般由,承重层,、,防水层,和,保温,(,隔热,),层,三大部分组成，主要承受着风、霜、雨、雪的侵蚀、外部荷载以及自身重量。,屋顶,1.1.6,门 窗,是房屋的围护构件。,门,主要供人们出入通行。,窗,主要供室内采光、通风、眺望之用。同时，门窗还具有分隔和围护作用。,门和窗,7.2.2,房屋建筑施工图的组成,(1),建筑施工图,(,简称建施,),主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。,这类,基本图,有：,首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门、窗详图等。,建筑施工图,(2),结构施工图,(,简称结施,),主要表达承重结构的构件类型、布置情况以及构造作法等。,这类,基本图,有：基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等,(,梁、柱、板,),。,结构施工图,(3),设备施工图,(,简称设施,),主要表达房屋各专用管线和设备布置及构造等情况。,这类,基本图,有：给水排水、采暖通风、电气照明等设备的平面布置图、系统图和施工详图。,设备施工图,(4),装饰施工图,是反映建筑室内外装修做法的施工图。,这类,基本图,有：装饰设计说明、装饰平面图、装饰立面图和装饰详图。,整套房屋施工图的编排顺序是：,首页图,(,包括图纸目录、设计总说明、汇总表等,),、建筑施工图、结构施工图、设备施工图。,各专业施工图的编排顺序是：,基本图在前、详图在后；总体图在前、局部图在后；主要部分在前、次要部分在后；先施工的图在前、后施工的图在后等。,在土建工程施工图中一般没有装饰施工图，装饰施工图另外装订。,7.2.3,房屋建筑施工图的特点,(1),按正投影原理绘制,房屋施工图一般按三面正投影图的形成原理绘制。,(2),绘制房屋施工图采用的比例,建筑施工图一般采用缩小的比例绘制，同一图纸上的图形最好采用相同的比例。,(3),房屋施工图图例、符号应严格按照国家标准绘制,
