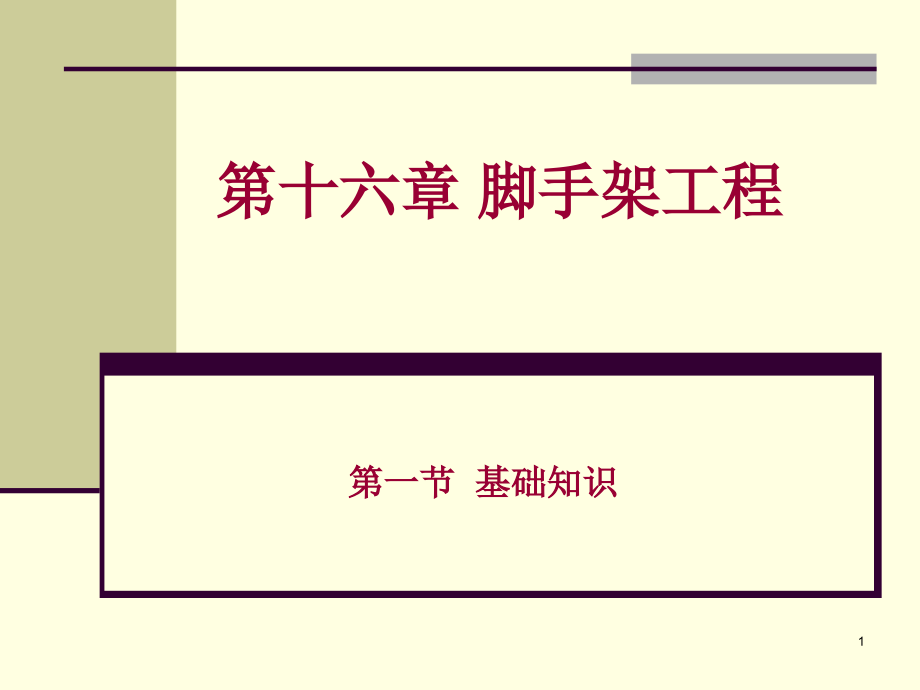

第十六章脚手架工程.ppt

施工技术措施项目脚手架,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第十六章 脚手架工程,第一节 基础知识,1,第一节 基础知识,一、名词解释,1、脚手架,为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。有单排脚手架、双排脚手架、结构脚手架、装修脚手架等。,2、阻燃密目安全网,用来防止人、物坠落，或用来避免、减轻坠落及物击伤害，有阻燃功能的网具。安全网一般由网体、边绳、系绳等构件组成。,2,第一节 基础知识,二、脚手架种类,钢管,脚手架,按使用材料分,按施工功能分,按所处部位分,按设立方式分,砌筑,脚手架,装饰,脚手架,外,脚手架,单排脚手架,木,脚手架,竹,脚手架,里,脚手架,双排脚手架,满堂脚手架,悬空脚手架,上料平台,架子斜道,3,第二节 定额计价,教学目的和要求：,1、掌握综合脚手架的定额套用及工程量计算；,2、熟悉满堂脚手架、其他单项脚手架的计算。,一、定额模式下计量与计价,定额分综合脚手架、单项脚手架、烟囱和水塔脚手架三部分。适用于房屋工程，构筑物及附属工程脚手架。钢结构建筑物脚手架为补充定额。脚手架不分搭设、材料及搭设方法，均执行同一定额。,4,第二节 定额计价 （一）综合脚手架,定额说明,适用条件：适用于房屋工程及地下室脚手架，不适用于房屋加层脚手架、构筑物及附属工程脚手架。,综合包括内容：,（a）内、外墙砌筑脚手架,（b）外墙脚手架,（c）檐高20m以内的斜道和上料平台,未包括内容,（a）高度在3.6m以上的天棚抹灰或安装脚手架,（b）基础深度超过2m（自设计室外地坪起）的混凝土运输脚手架,（c）电梯安装井道脚手架,（d）人行过道防护脚手架,以上项目发生时，按单项脚手架规定另列项目计算,5,（一）综合脚手架,工程量,按房屋建筑面积计算，计量单位：平方米。在计算时注意以下几点：,（1）骑楼、过街楼下的人行通道和建筑物通道，层高在2.2m及以上者按墙（柱）外围水平面积计算；层高不足2.2m者计算1/2面积。,（2）设备管道夹层（原称技术层）层高在2.2m及以上者按墙外围水平面积计算；层高不足2.2m者计算1/2面积。,6,（二）单项脚手架,定额说明,适用条件：房屋加层脚手架，构筑物及附属工程脚手架,定额分为外墙脚手架，内墙脚手架，满堂脚手架，还包括井脚手架、砖柱脚手架、网架脚手架、斜道、上料平台及防护脚手架,。,1、满堂脚手架,满堂脚手架适用于天棚安装，高度在超过,3.6m,以上至,5.2m,以内的天棚抹灰或安装按满堂脚手架基本层计算，高度在,5.2m,以上，另按增加层定额计算，如仅勾缝，刷浆或油漆时，按满堂脚手架定额乘系数,0.2,，满堂脚手架在同一操作地点进行多种操作时（不另行搭设），只能计算一次脚手架费用。,工程量：按天棚水平投影面积计算，不扣除垛、柱、附墙烟囱所占面积，工作面高度为设计室内地面（楼面）至天棚底的高度；无天棚者至楼（屋面）标底，斜天棚（屋面）按平均高度计算；局部高度超过,3.6m,的天棚，按超过的面积计算。,7,（二）单项脚手架,2、砌墙脚手架,外墙脚手架按不同高度分为,7m,以内，,13m,以内，,20,、,30,、,40,、,50m,以,内各档，当建筑物高度超过,50m,时，应分别套用,50m,以内及悬加式脚手架,定额，内墙脚手架按高度分为,3.6m,以内和,3.6m,以上两档。,工程量：外墙脚手架,=,外墙面积,1.15,；,内墙脚手架,=,内墙面积,1.1,计算单位平方米，不扣除门窗洞口，空调等面积,外墙抹灰应利用外墙砌筑脚手架，若不能利用须另行搭设时，按外墙脚手架定额乘系数,0.3,，如仅勾缝、刷浆或油漆时乘系数,0.1,内墙抹灰高度在,3.6m,以上，如不能利用满堂脚手架，须另行搭设时，按内墙脚手架定额乘系数,0.3,，如仅勾缝、刷浆或油漆时乘系数,0.1,砖墙厚度在一砖半以上，石墙厚度在,40cm,以上，应计算双面脚手架，外面套外墙脚手架，内套内墙脚手架定额,8,（二）单项脚手架,3、基础脚手架,基础深度超过,2m,以上时（自设计室外地坪起）应计算混凝土运输脚手 架（使用泵送混凝土除外），按满堂脚手架基本层定额乘系数,0.6,，,深度超过,3.6m,时，另按增加层定额乘系数,0.6,，但若采用泵送混凝土，则不计算此项费用。,工程量：按底层外围面积；局部加深井，按加深部分基础深度每,各增加,50cm,计算。,4,、,围墙脚手架,围墙高度在,2m,以上者，套用内墙脚手架定额,工程量：围墙高度围墙中心线（洞口面积不扣，砖垛（柱）也不折加长度）。,高度：自设计室外地坪算至围墙顶,5、,防护脚手架,定额按双层考虑，基本使用期为六个月，不足或超过六个月按相应定额调整，不足一个月按一个月计。,工程量：按水平投影面积计算,9,计算示例,例,1,：某工程如图所示，钢砼基础深度,H=5.2m,，每层建筑面积,800,，天棚面积,720,，楼板厚,100,。,求,综合脚手架共费用,天棚抹灰脚手架费用,基础砼运输脚手架费用,+20.20,+10.20,+8.00,+00.00,+17.20,+14.20,+19.80,0.30,技术管道层,10,计算示例,解：综合脚手架费用,底层层高,H=8 m,6 m,，工程量,S1=800,二,五层层高,H,6 m,，中间有一技术层,，,层高,2.2 m,，按一半计算建筑面积，所以脚手架工程量：,S2=800,3+800,2=2800,（）,檐高,H=19.8+0.3=20.1,20m,，套,30 m,以内定额,11,计算示例,底层：定额编号,16-7+8,2,15.77+1.37,2=18.51,（元,/,）,二,五层：编号,16-7 15.77,元,/,综合脚手架费用=80018.51+280015.77=58964元,天棚抹灰脚手架费用,底层高度为,8-0.1=7.9 m,，第三层高度为,4-0.1=3.9 m,，有二层高度大于,3.6 m,，其中底层,7.9 m,5.2m,，第三层,3.6 m,3.9 m,5.2m,，则：,底层套用,16-37+38,3 即：3.99+0.8,3=6.39,（元,/,）,第三层定额套用,16-37 3.99,（元,/,）,天棚抹灰脚手架费用,=6.39,720+3.99,720=7474,元,12,计算示例,基础砼运输脚手架费用,基础,H=5.2,2m,应计算脚手架费用,定额套用：,H=5.2-3.6=1.6 m,16-37+38,2H 即：,（,3.99+0.8,2,）,0.6=3.351,（元,/,）,基础砼运输脚手架费用=3.354800=2683（元）,13,第三节 工程量清单计价,一、清单模式下计量与计价,（一）工程量计算,以“项”为计量单位，工程数量为“1”，但在清单中均不填写。,（二）计价主要内容,以03省定额16-113，总说明八-12,二、计算示例,14,第三节 工程量清单计价,按例题2，假设管理费和利润分别按20%和14%计取,风险费用暂不考虑,试计算该项工程相关清单费,用,。,15,
