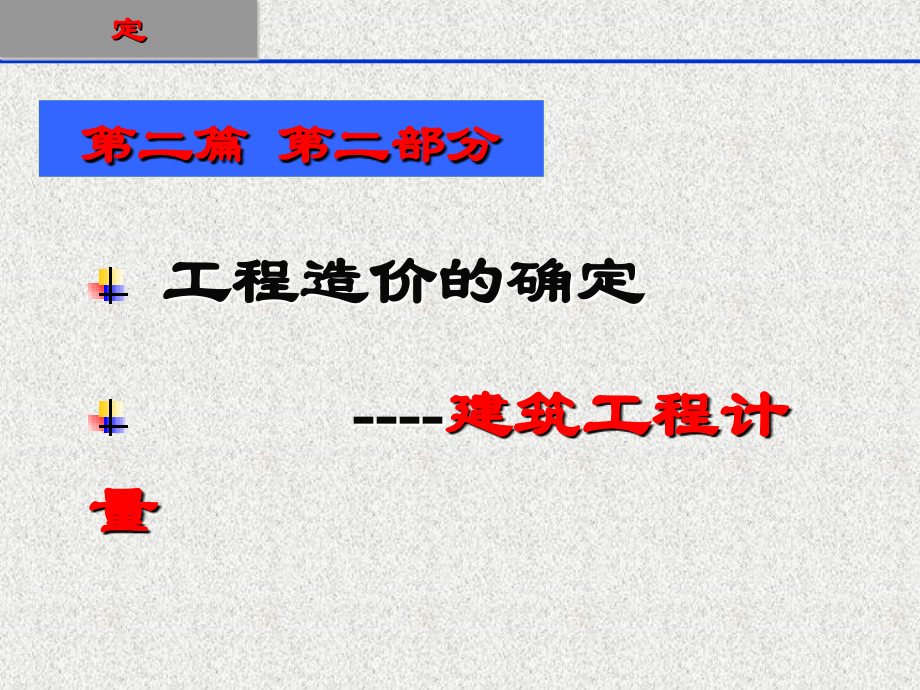

第九讲-土建工程计量-d第一部分-.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二篇 第二部分,工程造价的确定,-,-,建筑工程计量,工程造价确定,工程造价确定,建筑工程计量,一、工程量概念,二、工程量计算顺序及原则,三、工程量计算的统筹法,四、掌握工程量计算规则,（重点）,1、土建工程计量规则,2、装饰装修工程计量规则,本节主要内容及要求,工程造价确定,建筑工程计量,一、工程量概念,物理计量单位：,以物体的物理属性为单位，,需经度量，如,m,、,m,2,、,m,3,、,t,等。,自然计量单位：,以物体的自然属性为单位，,不需度量，如个、座、榀、台、组等。,工程量是用,物理计量单位,或,自然计量单位,所表示的各分项工程或结构构件的实物数量。,工程造价确定,建筑工程计量,二、工程量计算顺序及原则,参照预算定额（清单规范）所列分部、分项工程顺序进行，适于于初编预算人员。,工程量计算的基本原则是：,“,不重不漏,”,1、工程量计算顺序,1）按照施工顺序,地下/上；底层/上层；结构/装修，主要/次要。此方法便于利用基数,(三线一面？),。,2）按定额（清单）项目的顺序,工程造价确定,建筑工程计量,适于计算外墙及其基础、地面、天棚等。,3）按顺时针顺序,工程造价确定,建筑工程计量,横/竖，上/下，左/右。适于计算内墙及其基础、隔 墙等。,4）按横竖顺序,工程造价确定,建筑工程计量,按定位轴线编号计算，不易出现重复或漏算现象。,5）按轴线编号顺序,工程造价确定,建筑工程计量,2、工程量计算原则,计算工程量时，按施工图列出的分项工程必须与预算定额（清单规范）中相应分项工程一致。,在计算工程量时，除了熟悉施工图纸及工程量计算规则外，还应掌握预算定额（清单规范）中每个分项工程的工作内容和范围，避免重复列项及漏项。对于定额由于,各地定额的规定是不同,的，应用中要充分注意。,1）计算口径要一致,工程造价确定,建筑工程计量,计算工程量时，所列出的各分项工程的计量单位，必须与所使用的预算定额中相应项目的计量单位相一致。,例如：,女儿墙压顶,，全国统一建筑工程基础定额以体积计，在计算工程量时，一定要与所用定额一致，以免发生差错。,2）计量单位要一致,工程造价确定,建筑工程计量,3）工程量计算规则要一致，避免错算,计算工程量采用的计算规则，必须与本地区现行,预算定额计算规则相一致。,4）计算必须准确,5）门窗和洞口要结合建筑平、立面图对照清点，列出数量、面积明细表。,工程造价确定,建筑工程计量,例如：,“三线一面”,是在工程量计算中要多次用到的数据。,例如：,外墙中心线,长度,是用来计算外墙、女儿墙、外墙条形基础、垫层、挖地槽、地梁几外墙圈梁等分项工程量计算的基本尺寸。,6）尽量利用一数多用的原则,7）要按照前面的工程量计算顺序计算工程量，,做到不重不漏。,工程造价确定,建筑工程计量,三、工程量计算的统筹法（,理解并掌握,）,在整个工程量计算中常常计算“线”、“面”之类的基数。因此，根据这个特性和计量规则的规定，运用,统筹法原理,，对每个分项工程的工程量进行分析，然后依据计算过程的内在联系，按先主后次、统筹安排的计算程序，简化了繁琐的计算，形成了工程量计算的,统筹法,。,工程造价确定,建筑工程计量,三线：,外墙外边线、外墙中心线、内墙净长线,三高：,层高、净高、檐高,二面：,平面：,建筑面积（含各层的建筑面积）、室内,地面及天棚的净面积,立面：,内墙面面积、外墙面面积,二统,（计）：门窗统计、构件数量统计,一层,：层数,一册：,预算工作手册。,工程量计算最常用的基数是,“三线一面”,统筹法统计内容,“三线、三高、二面、二统、一层、一册”,工程造价确定,建筑工程计量,统筹法计算步骤,熟悉图纸,一,熟悉有关说明,校对图纸中问题,取得变更通知,基数计算,二,外墙中心线长,内墙净长线长,外墙外边线长,计算分项工程量 三,基础工程量,外墙工程量,内墙工程量,计算其他项目 四,预制混凝土构件量,现浇混凝土构件量,木构件工程量,整理与汇总,五,审订修正,底层建筑面积,门窗洞口工程量,墙体埋件工程量,底层地面顶棚工程量,屋面工程量,外部装饰工程量,金属构件工程量,其它零星项目工程量,第二部分 第二讲,工程量计量,-土建工程量计算规则,建筑工程计量,土建工程计量,一、土石方工程,二、桩基础工程,（略讲）,三、脚手架工程,（略讲）,四、砌筑工程,五、混凝土及钢筋混凝土工程,六、构件运输及安装工程,七、木结构工程,八、,屋面及防水工程,九、防腐、保温、隔热工程,十、金属结构制作工程,十一、建筑工程垂直运输；十二、建筑物超高,建筑工程计量,土建工程计量,本章主要内容及重点,建筑工程计量,土建工程计量,一、土石方工程,（重点）定额计价,人工土石方工程,平整场地,机械土石方工程,挖土,回填土,土方运输,山坡切土,挖土分项工程,挖基槽,挖基坑,挖土方,室外设,计地面,以上的,挖土,室外设计地面,以下的挖土,基础回填土,房心回填土,余土外运,亏土内运,推土机推土、铲运机铲运土、挖掘机挖土、载重汽车运土,1、土方计算的影响因素,挖填方起点标高以施工图纸规定的,室外设计地坪标高,为准；标高以下的挖土、应按挖沟槽、挖土方或挖地,坑等分别计算，该标高以上的挖土，按山坡切土计算。,建筑工程计量,土建工程计量,A.施工方法,在计算工程量之前，要认真熟悉施工组织设计有关内,容，明确具体施工方法，保证工程量计算的准确性。,判断是,人工挖方,还是机械挖方。,B.挖填方起点标高确定,干土和湿土的分界线，以工程地质勘察报告规定,的地下水位标高为准；干土和湿土，应,分别计算,其工,程量，但在选套预算定额时，仍按其,全部挖土深度,计,算。,而北京市定额综合了湿土和干土，不进行区分。,建筑工程计量,土建工程计量,C.土壤及岩石类别的确定,土壤类别：,普通土一、二类土；坚土三类土；,砂砾坚土四类土（按坚固系数,f,分为,四级,）,岩石类别：,松石、次坚石、普坚石、特坚石（分,12级,）,D.地下水位标高,建筑工程计量,土建工程计量,为保证土壁的稳定性，需要放坡，放坡时，,坡度,用1：K表示，K即为,放坡（坡度）系数,，如图所示。,E.土壤放坡系数,建筑工程计量,土建工程计量,土的类别,放坡 起点,人工 挖土,机械挖土,在坑内作业,在坑外作业,一、二类土,1.2,1：0.5,1：0.33,1：0.75,三类土,1.5,1：0.33,1：0.25,1：0.67,四类土,2.0,1：0.25,1：0.10,1：0.33,注：,l）沟槽，基坑中土的类别不同时，分别按其放坡起点、放坡系数、依不同土壤厚度加权平均计算综合放坡系数。,2）计算放坡时，在交接处的重复工程量不予扣除，原槽、坑作基础垫层时，放坡自垫层上表面开始计算。,放坡系数规定,3）当沟槽或基坑中土质类别不同，且深度大于1.5时，应根据不同土质类别的放坡系数、土质厚度求得,综合放坡系数（加权值）,，然后再求土方工程量。,k,（,k,1,h,1,k,2,h,2,k,n,h,n,）/（,h,1,h,2,h,n,）,建筑工程计量,土建工程计量,放坡起点示意,无垫层或砼垫层,，放坡起点位置,有垫层（灰土垫层等）,，且垫层宽出基础的部分大于或等于工作面的规定尺寸,有垫层，,且垫层宽出基础的尺寸小于规定的工作面宽度,建筑工程计量,土建工程计量,无垫层的放坡起点位置,加宽工作面,建筑工程计量,土建工程计量,这是最常用的计算方式,有垫层，垫层宽出基础部分大于或等于工作面的规定尺寸,垫层宽出基,础部分,建筑工程计量,土建工程计量,有垫层，且垫层宽出基础的尺寸小于规定的工作面宽度,加宽工作面,垫层宽出基础的部分,建筑工程计量,土建工程计量,建筑工程计量,土建工程计量,F.挖土深度,挖土深度是以,设计室外地坪,以下的挖土深度计算,挖土深度,建筑工程计量,土建工程计量,G.工作面,加宽工,作面,垫层宽出基础的部分,砖基础每边增加,200mm,；,浆砌毛石、条石基础每边加,150mm,；,混凝土基础垫层支模板每边加,300mm,；,混凝土基础需支模板的每边加,300mm,;,基础垂直面做防水层每边增加,800mm,。,2.工程量计算规则,建筑工程计量,土建工程计量,内周长：L,内,=2(ab),内面积：S,内,=ab,外面积：,S,外,=(a2c)(b2c),=abc(2a2b),4c,2,=S,内,cL,内,4c,2,外周长：L,外,=2(a2cb2c),=2(ab)8c,=L,内,8c,中心线长：L,中,=L,内,4c,a,b,c,中心线,外周长：,L,外,=,L,中,4c,（一）平整场地,是指建筑场地以内，以设计室外地坪为准，,30cm范围内的,挖、填土方及找平。,建筑工程计量,土建工程计量,b)全国定额方法：,建筑物的外边线尺寸外扩,2m,计算平整场地面积。,其计算公式：平整场地=S底+2L外+16,建筑工程计量,土建工程计量,工程量计算方法,a)北京市方法：,按建筑物首层建筑面积（地下室单层,建筑面积大于首层建筑面积时，按地下室最大单层建,筑面积）乘以系数1.4以平方米计算。,c)清单计价方法：,建筑工程计量,土建工程计量,（二）土方开挖,若：,B 3m，且L 3B，则为挖沟槽；,若：,B 3m，且SLB 27,则为挖基坑,若：,B 3m，或S 20，则为挖土方,包括,挖地槽、挖,地坑、挖土方,三,部分，按体积计,算工程量,槽底宽度B3m，槽长L3槽宽的挖土。,a）工程量计算方法,按地槽的,横截面面积,槽长 以m,3,计算，地槽中内外凸出部分（垛、附墙烟囱）体积并入地槽工程量内计算。,b）地槽深度,h地槽底面至设计室外地坪。,c）地槽长度外墙按,内墙按,外墙的中心线L,中,内墙地槽的净长线L,内槽,建筑工程计量,土建工程计量,2.1 挖地槽（沟槽）,外墙沟槽：,V,挖,S,断,L,外中,内墙沟槽：,V,挖,S,断,L,基底净长,管道沟槽：,V,挖,S,断,L,中,建筑工程计量,土建工程计量,d),挖沟槽工程量计算公式,注：,不放坡、不设挡土板时：,V=（B+2C）H（L,中,+L,内槽,）,由垫层下表面放坡时：,V=（B+2C+,kH,）H（L,中,+L,内槽,）,由垫层上表面放坡时：,V=（BH,1,+（B+,kH,）H,2,）（L,中,+L,内槽,）,建筑工程计量,土建工程计量,支设双面挡土板时,（挡板厚度一般取0.1m）,：,V=（B+2C+0.2）H（L,中,+L,内槽,）,建筑工程计量,土建工程计量,试计算一面,放坡，一面,设挡板。,方形和长方形：V=hab,圆形：V=hr,2,式中：,V-地坑土方体积；,a-坑基础长度；,b-坑基础宽度：,r-坑底半径,建筑工程计量,土建工程计量,2.2 挖地坑按体积计算,凡图示基坑底面积在S在27m,2,以内，且坑底的长L与,宽B之比小于或等于3的挖土工程成为挖地坑。,a)不放坡和不带挡土板,V,挖,h/3（r,2,R,2,Rr）,建筑工程计量,土建工程计量,b)放坡圆形基坑,宽度为kh,建筑工程计量,土建工程计量,c)放坡正方形或长方形地坑,V=h(a+2c)(b+2c)+kh,2,(a+2c),+(b+2c)+4kh/3,=h(a+2c+kh)h(b+2c+kh)+k,2,h,3,/3,建筑工程计量,土建工程计量,d)带挡土板基坑,方形和长方形：,V=h(a+2c+0.2)(b+2c+0.2),圆形：,V=h(r+0.1),2,式中：,V-地坑土方体积；,a-坑基础长度；,b-坑基础宽度：,r-坑底半径,凡图示槽底宽度在3m以外，坑底面积在,27m,2,以外，平整场地在30cm以外者，均称为挖土方。,建筑工程计量,土建工程计量,2.3 挖土方按体积计算,管径在500mm以下的不扣除，超过500mm按下表计算,建筑工程计量,土建工程计量,2.4 回填土按体积计算,包括夯,实填土和松散填土,两类，按m,3,计算工程量,a）基础回填土,VV,挖土,V,室外设计地坪以下被埋设的基础和垫层,b）管道回填土VV挖土V管道,V室内主墙之间的面积乘以回填土厚度h,（S,底,L,中,外墙厚L,内,内墙厚）,（室内外高差地面垫层厚地面面层厚）,建筑工程计量,土建工程计量,c）室内（房心）回填土,室内回填土系为形成室内外高差，而在室外设计,地面上、地面垫层以下，房心的部位填设的土体。,工程量计算式为:,VV,挖土,（全部挖土）V,回填,（基础、管道、房心）,建筑工程计量,土建工程计量,2.5 土方运输按体积计算,计算结果为正时为,余土外运,，负值时为,亏土,内运。,人工挖湿土时，人工应乘以系数1.18。在同一槽坑内有干、湿土时，应分别计算。,在有挡土板支撑下挖土方时，应按实挖体积确定工程 量，套定额时人工乘以系数1.43。,挖桩间土方时，按实挖体积（扣除桩体所占体积）确定工程量，套定额时人工乘以系数1.50。,机械挖土方时，需分别计算机械挖土和人工挖土的工程量。机械挖土工程量可按全部开挖量的90计算。人工挖土按10计算，且人工应乘以系数2.0。,围墙、挡土墙、窨井、化粪池等都不计算平整场地。,基槽放坡开挖时，在交接处重复工程量不予扣除。如重复计算量超出大开挖的量时，按大开挖计算工程量。,建筑工程计量,土建工程计量,（三）其它相关规定,建筑工程计量,土建工程计量,清单计价,1.挖土方,建筑工程计量,土建工程计量,清单计价,2.土方回填,建筑工程计量,土建工程计量,例1：,试计算图示建筑物,人工,场地平整的工程量及其,定额直接费，墙厚均为240mm，轴线均坐中。,定额直接费：1542.32,0.75,=1156.74（元）,建筑工程计量,土建工程计量,解答：,底层建筑面积：,S,0,=30.2448.2466223.7612=1101.66(),L,外,=(30.24+48.24)2+122=180.96（）,S,0,+L,外,2+16=1101.66+180.962+16=1479.6（）,如用全国统一建筑工程工程量计算规则,则工程量,如套用北京定额子目 11,人工场地平整,工程量：S S,0,1.4,1542.32（）,基 价：0.75（元/）,例2：,已知基础平面图如图所示，计算人工挖土（一类土）的定额直接费。（砼垫层施工时需支模板）。,建筑工程计量,土建工程计量,解答：,挖土深度h=2.1-0.3=1.8m，超过一类土的放坡深度1.2m，所以需要放坡，放坡系数为0.5。同时垫层是砼垫层，所以从垫层边算起每边增加300mm工作面。,建筑工程计量,土建工程计量,基 价：12.67（元/m3）,定额直接费：12.67420.84=5332（元）,（1.8+0.12+0.32+0.51.8）1.8（18+9）,2+（9.02.62=420.84m,3,14人工挖地槽工程量：,例3：,工程如下图所示，土质为坚土，设碎石垫层，试计算条石基础人工土石方工程量。,基础平面图,建筑工程计量,土建工程计量,建筑工程计量,土建工程计量,5)V,挖,(81.4+18.22)4398.48,3,建筑工程计量,土建工程计量,解答：,1)开挖深度:H=0.7+0.35+0.35+0.35+0.15=1.90m,2)放坡深度：h=1.9-0.15=1.75m,1.50m,碎石垫层每边超出条石基础的宽度为,0.2m,，大于规,定的工作面宽度,0.15m,，所以从垫层顶部开始放坡。,3)沟槽断面积S,=1.540.15(1.54,0.35,1.75,)1.75=4m,2,4)沟槽长:,L,中,（7.2+14.4+5.413.7）281.40,L,内净,9.6-1.549.6+2.1-1.5418.22,需要放坡，,系数为0.35,建筑工程计量,土建工程计量,二、砌筑工程（,重点,）,内容主要包括砖石基础、砖石墙、砖柱、各种砌块墙、其他各种气体及砖砌体钢筋加固等工程。,砌筑工程是以砖石或者其他块料为主要材料，用,砂浆砌筑而成。,建筑工程计量,土建工程计量,长度,厚度,高度,我国现行标准砖,的规格为：0.24m（长）,0.115m（高）0.053m（厚），墙体砌筑的横竖灰缝以,10mm,为准。,1、砌筑计算的影响因素,建筑工程计量,土建工程计量,砖数(厚度),l4,12,34,1,1.5,2,2.5,3,计算厚度 (),53,115,180,240,365,490,615,740,砖墙厚度计算表,A、墙体厚度,粘土砖砌体计算厚度，按下表计算,定额规定：,外墙长度按外墙中心线长度“,L,中,”计算，内墙长度按内墙净长度“,L,净,”计算。,外墙中心线长度“,L,中,”,外墙外边线长度“,L,外,”,内墙净长度“,L,净,”,=,内墙轴线距离,-,墙体厚度,各条线的关系,（思考）,外墙中心线与外墙基础中心线、外墙垫层中心线的关系？,内墙净长线与内墙垫层的长度的关系？,建筑工程计量,土建工程计量,B、墙的长度,墙的,下,部位置的确定,墙体与基础的划分,墙的,上,部位置的确定,墙体与屋架、楼板隔层的划分,基础与墙身使用同一种材料时，基础与墙身的划分以设计室内地坪为界，设计室内地坪以下为基础，以上为墙身；,基础与墙身使用不同材料时，位于设计室内地坪,300,以内时，以不同材料为分界线，超过,300,时，以设计室内地坪为分界线。,建筑工程计量,土建工程计量,C 墙的高度,a)墙体与基础的划分,砖、石围墙，以设计室外地坪为界线，以下为基础，以上为墙身。,砖柱不分柱身和柱基，其工程量合并后，按砖柱定额计算。,建筑工程计量,土建工程计量,外墙墙身高度：,斜（坡）屋面无檐口天棚者算至屋面板底；有屋架、有檐口天棚者，算至屋架下弦底面另加200mm;无天棚者算至屋架下弦底加300mm;出檐宽度超过 600mm时,应按实砌高度计算；平屋面算至钢筋混凝土板底。,内墙墙身高度:,位于屋架下弦者,其高度算至屋架底;无屋架者算至天棚底另加100mm;有钢筋混凝土楼板隔层者算至板底;有框架时算至梁底面;如同一墙上板高不同时,可按平均高度计算。,女儿墙高度:,从屋面板表面算至女儿墙压顶下表面。,内外山墙墙身高度:,按其平均高度计算。,建筑工程计量,土建工程计量,b)墙身高度的确定,基础,墙身,基础与墙身使用同种材料,预算列项砖,基础；砖墙。,0.00,0.45,建筑工程计量,土建工程计量,300,基础,墙身,300,基础,墙身,300,基础,墙身,300,基础,墙身,基础与墙身使用不同材料,h300mm毛石基础，砖基础，砖墙；,毛石基础，毛石墙，砖墙；,h300mm毛石基础，砖墙；,毛石基础，砖墙。,0.00,0.00,建筑工程计量,土建工程计量,外墙墙身高度的确定：,坡屋面,平屋面,有檐口天棚,无檐口天棚,屋面板底,屋架下弦底面200,屋架下弦底面300,屋面,板顶,无屋架,(山墙承重),有屋架,(屋架支承),出檐宽度 600,实砌高度,建筑工程计量,土建工程计量,坡屋面无屋架,坡屋面有屋架和顶棚,坡屋面有屋架无顶棚,平屋面,建筑工程计量,土建工程计量,女儿墙高度示意,建筑工程计量,土建工程计量,内墙墙身高度的确定：,有钢筋混凝土楼板隔层者,算至板底；如果板头不深入墙体，算至板顶面,.,有框架梁时算至梁底。,内墙高度,内墙高度,建筑工程计量,土建工程计量,有屋架时，算至屋架下弦底；无屋架时算至天棚底加,100mm,；,建筑工程计量,土建工程计量,内外山墙墙身高度的确定：,H,1,H,2,平均高度=,H,2,2,H,1,+,建筑工程计量,土建工程计量,2、工程量计算规则,（一）基础工程量,建筑工程计量,土建工程计量,基础体积基础断面积,基础长度应扣除的体积,+,应并入的体积,基础断面积,=,基础墙厚度,(,基础高度,+,大放脚折加高度）,=,基础墙厚度,基础高度,+,大放脚增加断面面积,A、条形基础,a）计量单位：,立方米,b）计算公式,考虑基础大放脚,大放脚增加面积和折加高度示意图,大放脚折加高度=大放脚增加面积/基础墙厚度,建筑工程计量,土建工程计量,等高式大放脚,1263,62.53,126,63,126,不等高式大放脚,砖基础通常采用,等高式和不等高式大放脚,两种方法：,等高式大放脚,每层高度126mm,每边放出62.5mm;,不等高式大放脚,每边放出宽度也是62.5mm，高度方向两砖一层(126mm),一砖一层(63mm),再两砖一层,依次类推。,建筑工程计量,土建工程计量,放脚层数,折加高度（m）,增加 断面,1/2砖,(0.115),1砖,(0.24),1砖,(0.365),2砖,(0.49),2砖,(0.615),3砖,(0.74),(m,2,),等高,不等高,等高,不等高,等高,不等高,等高,不等高,等高,不等高,等高,不等高,等高,不等高,一,二,三,四,五,六,七,八,九,十,0.137,0.411,0.137,0.342,0.066,0.197,0.394,0.656,0.984,1.378,1.838,2.363,2.953,3.61,0.066,0.164,0.328,0.525,0.788,1.083,1.444,1.838,2.297,2.789,0.043,0.129,0.259,0.432,0.647,0.906,1.208,1.553,1.942,2.372,0.043,0.108,0.216,0.345,0.518,0.712,0.949,1.208,1.51,1.834,0.032,0.096,0.193,0.321,0.482,0.672,0.90,1.157,1.447,1.768,0.032,0.08,0.161,0.253,0.38,0.53,0.707,0.90,1.125,1.366,0.026,0.077,0.154,0.256,0.384,0.538,0.717,0.922,1.153,1.409,0.026,0.064,0.128,0.205,0.307,0.419,0.563,0.717,0.896,1.088,0.021,0.064,0.128,0.213,0.319,0.447,0.596,0.766,0.958,1.171,0.021,0.053,0.106,0.17,0.255,0.351,0.468,0.596,0.745,0.905,0.0158,0.0473,0.0945,0.1575,0.2363,0.3308,0.441,0.567,0.7088,0.8663,0.0158,0.0394,0.0788,0.126,0.189,0.2599,0.3465,0.4411,0.5513,0.6694,大放脚增加面积及折加高度表,建筑工程计量,土建工程计量,附墙垛、附墙烟囱等基础宽出部分的体积。,每个砖垛基础体积=（砖垛宽基础高度+砖垛放,脚折加断面面积）砖垛突出墙面尺寸,基础大放脚T形接头处的重叠部分以及嵌入基础的钢,筋、铁剑、管道和基础防潮层等所占的体积不予扣,除，附墙沟道的挑檐亦不增加。穿过基础的孔洞，面,积在0.3m,2,以内时不扣除，超过,0.3m,2,时应扣除。,建筑工程计量,土建工程计量,应并入的体积,应扣除或不应扣除的体积,c)应增加和不应增加的体积,建筑工程计量,土建工程计量,B、独立基础,按照设计图示尺寸计算。,（1）计量原则：,建筑工程计量,土建工程计量,外墙、内墙、框架间墙(轻质墙板、漏空花格及隔断,板除外)按其高度乘以长度乘以设计厚度以,立方米,计,算。框架外表贴砖部分并入框架间砌体工程量内计算。,轻质墙板按设计图示尺寸以,平方米,计算,（二）墙体工程量,（2）计算公式-考虑基础大放脚,V墙厚墙长墙高应扣体积应并入体积,(墙长墙高门窗洞口面积)墙厚应扣,体积应并入体积,砖垛体积=（砖垛宽墙高度+砖垛放脚折加面积）,砖垛突出截面尺寸。,建筑工程计量,土建工程计量,(3)应增加和不应增加的体积,砖垛、三皮砖以上的,腰线和挑檐等体积,，并入墙身,体积内计算；砖垛、附墙烟囱、垃圾道和,女儿墙体积,并入外墙体积。突出墙面的窗台虎头砖、压顶线、山,墙泛水、烟囱根、门窗套及三皮砖以内的腰线和挑檐,等体积亦不增加。,1）附墙砖垛,2）挑檐、挑砖工程量,先算出挑出部分的断面积，再乘以挑檐长度即可。,腰线,挑砖,挑檐,腰线、挑砖、挑檐,建筑工程计量,土建工程计量,按其外形体积并入外墙工程量,计算时不扣除每一,孔洞横截面在,0.1,2,以内所占的体积,但孔洞内抹灰工,程量亦不增加。超过,0.1,2,孔洞面积应扣除,并应零计,算孔洞内的抹灰。混凝土烟、风道按设计混凝土砌块体,积,以,立方米,计算。,建筑工程计量,土建工程计量,3）附墙烟囱和垃圾道,烟囱计算示意图,附墙烟筒工程量,建筑工程计量,土建工程计量,应扣除门窗洞口、过人洞、空圈、嵌入墙身的钢,筋混凝土柱、梁（包括过梁、圈梁、挑梁）、砖平漩、,钢筋砖过梁和暖气包壁龛的体积，,不扣除梁头,、内、外,墙,板头,、懔头、垫木、木楞头、沿椽木、木砖、门窗走,头、砖墙内的加固钢筋、木筋、铁件、钢管及每个面积,在,0.3m,2,以下的孔洞等所占的体积。,(4）应扣除和不应扣除的体积,建筑工程计量,土建工程计量,清单计价计算规则,1.砖基础,建筑工程计量,土建工程计量,清单计价计算规则,2.砖砌体,建筑工程计量,土建工程计量,清单计价计算规则,建筑工程计量,土建工程计量,清单计价计算规则,建筑工程计量,土建工程计量,清单计价计算规则,3.砖构筑物,建筑工程计量,土建工程计量,清单计价计算规则,3,砖,构,筑,物,例题4:,某带形大放脚砖基础，采用等高式大放脚，每,层层高为120mm，基础高度为0.6m，砖墙厚度为0.49m，,试求该基础断面积。,建筑工程计量,土建工程计量,解答,：,由表,10-10,查得，折加高度为,0.482,m,，,则有：,基础断面积=0.49(0.6+0.482)=0.53(m,2,),例题5:,试求如图所示砌筑砖基础的工程量。,（a）基础平面图,建筑工程计量,土建工程计量,建筑工程计量,土建工程计量,S断面积=0.24*（1.5+0.656,0.24,）=0.45984,2,L,中（93.65）2,0.243（砖垛）,54.72,L,内90.248.76,(仅需扣除墙的厚度，与土方量计算不同),建筑工程计量,土建工程计量,砖基础工程量0.45984(54.728.76)29.19,3,解答：,以室内设计地评为界，以下为基础，则基础高,度为1.5m,由表10-10查得，折加高度为0.656m，,例6:,试求如图所示砌筑砖基础的工程量。,条形基础 独立基础,基础平面图,建筑工程计量,土建工程计量,注意：,条形基础与墙身使用不同材料，且分界线位于设计室内地坪300以内，,300,以内部分应并入相应墙身工程量内计算。,建筑工程计量,土建工程计量,解答：,L中（14.4-0.3790.4252）（分块法）,247.76,L内90.378.63,毛石条基断面积S=(0.90.70.5)0.35=0.735m,2,毛石条基工程量=(47.768.63)0.735=41.45,3,毛石独立基础工程量(110.70.7)0.352,1.04,3,毛石基础合计工程量41.451.0442.49,3,砖基础工程量0.400.400.5020.16,3,例7:,某单层建筑物,框架结构,尺寸如图（a）图（b）所示,墙身用,5.0,混合砂浆砌筑加气混凝土砌块,女儿墙砌筑煤矸石空心砖,混凝土压顶断面240mm60mm，墙厚均为240mm,石膏空心条板墙80厚。框架柱面240mm240mm到女儿墙顶,框架梁断面240mm400mm,门窗洞口上均采用现浇钢筋混凝土过梁，断面240mm180mm。,1,:1560mm2700mm，,2,:1000mm2700mm，,C,1,:1800mm1800mm，C,2,:1560mm1800mm。,建筑工程计量,土建工程计量,试计算墙体工程量。,图（a）,建筑工程计量,土建工程计量,图(b),建筑工程计量,土建工程计量,(11.340.240.243)3.61.002.702263.942,建筑工程计量,土建工程计量,解答：,(11.3410.440.248)23.61.562.7,1.81.861.561.80.24(1.5622.36),0.240.1827.24,3,1.加气混凝土砌块墙,2.煤矸石空心砖女儿墙,：,（11.340.2410.440.240.246）2,(0.500.06)0.244.19,3,3.石膏空心条板墙,：,
