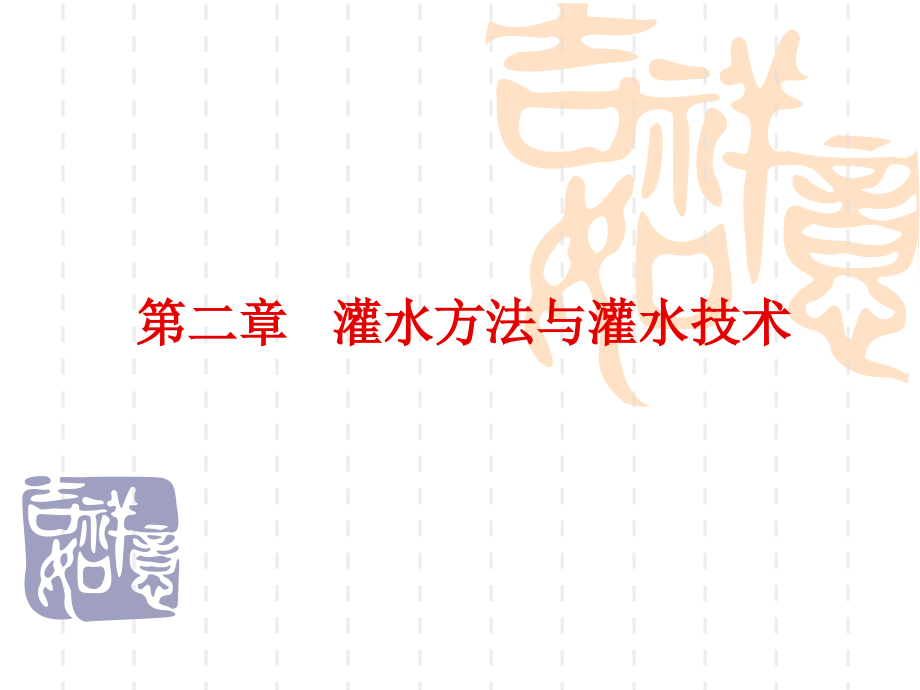

《灌溉排水工程学》教学用课件-第二章.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 灌水方法与灌水技术,第一节 概述,灌水方法,：灌溉水进入田间或作物根区土壤内转化为土壤,肥力水分要素的方法，亦即灌溉水湿润田面或田间土壤的,形式。,灌水技术,：相应于某种灌水方法所必须采用的一系列科学,技术措施。,一、灌水方法类型,根据,灌溉水向田间输送,与,湿润土壤的方式,不同，一般把灌水方法分为四大类：,灌水方法,地面灌水,喷灌灌水,微灌灌水,渗灌灌水,1,、,地面灌水方法,：使灌溉水通过田间渠沟或管道输入田,间，水流呈连续薄水层或细小水流沿田面流动，主要借重,力作用兼有毛细管作用下渗湿润土壤的灌水方法，又称,重,力灌水法,。,地面灌水法分为三种：,沟灌,畦灌法,沟灌法,淹灌法,2,、,喷灌灌水方法,：即喷洒灌溉，就是利用一套专门的设,备将灌溉水加压或利用地形高差自压，通过管道系统输送,压力水至喷洒装置，将水喷射到空中分散成细小水滴，象,天然降雨一样降落到地面，随后主要借毛细管力和重力作,用渗入土壤灌溉作物的灌水方法。,喷灌,3,、,微灌灌水方法,：就是通过一套专门设备，将灌溉水加,低压或利用地形落差自压、过滤，并通过管道系统输水至,末级管道上的特殊灌水器，使水和溶于水中的化肥以较小,的流量,均匀,而又,经常,地、,缓慢,地湿润作物根系区附近的土,壤表面或地表下土壤的灌溉方法。依水流由灌水器流出的,方式不同，可分为滴灌法、微喷灌法和涌泉灌法等类型。,滴灌,4,、,渗灌灌水方法,：又称浸灌法，它是利用修筑在地下的,专门设施将灌溉水引入田间耕作层，借毛细管作用自下,而上湿润土壤灌溉作物的灌水方法。,选择灌水方法的方法时，应主要考虑作物、地形、土壤和水源、资金投入等要素，以取得经济效益的大小为取舍依据。,二、对灌水方法的基本要求,灌水方法总目标为节水、省工、增产和取得最大经济效,益；合理的灌水方法、灌水技术应满足下述基本要求：,(1),保证实现定额灌水,(2),田间水的有效利用率高,(3),田间灌水质量高,(4),高效低耗，灌水成本低,(5),方便与农业技术措施密切配合,(6),简单、经济而便于推广,三、评估灌水质量的指标,1,、,田间灌溉水有效利用率,E,a,：是指应用某种灌水方法或,某项灌水技术灌溉后，储存于,计划湿润作物根系土壤区内,的水量,与,实际灌入田间的总水量,的比值。,E,a,表示应用灌水方法或灌水技术对农田灌溉水有效利用的程度。对地面灌溉，一般要求,E,a85%90%,2,、,田间灌溉水储存率,E,s,：是指应用某种灌水方法或某项,灌水技术灌溉后，,储存于计划湿润作物根系土壤区内的水,量,与灌溉前,计划湿润作物根系土壤区所需要的总水量,的比,值。,式中：,E,s:,田间灌溉水储存率；,V,s:,灌溉后储存于计划湿润层土壤区内的水量；,V,n,:,灌水前计划湿润层土壤区内所需要的总水量。,E,s,表示灌水方法、灌水技术实施后，能满足计划湿润作物根系土壤区内所需要水量的程度。,3,、,田间灌水均匀度,E,d,：是指应用灌水方法、灌水技术实,施灌水后，田间,灌溉水下渗,湿润作物计划湿润土层深度的,均匀程度,。,式中：,E,d,：田间灌水均匀度；,Z,：灌水后各测点的实际入渗水量与平均入渗水量差值绝对值的平均值,(mm),；,Zd,:,灌水后土壤内的平均入渗水量,(mm),。,一般对地面灌水方法要求，,E,d 85,以上。,农田灌水方法选用,E,a,和,E,d,两个指标作为设计标推；实施田间灌水则必须采用,E,a,、,E,s,和,E,d,三个指标共同评估其灌水质量的好坏，单独使用其中任一项指标都不能全面和正确的判断田间灌水质量的优劣。,4,、,田间灌水质量综合有效利用率,E,g,：,有效入渗水量,V,1,(,即,作物蒸腾量,),与有效入渗水量,V,1,+,深层渗漏水量,V,2,+,田间灌,水径流失量,V,3,+,土壤棵间蒸发量和水分漂移损失水量,V,4,+,灌水不足区域所欠缺水量,V,0,的,总和,的比值。,E,g,用于不同种类灌水方法、灌水技术间的比较与评估。,若为裸地，没有种植作物，蒸腾量,V,1,为零。所以,E,g,0,。,E,g,指标与,E,a,、,E,s,和,E,d,等指标间有如下关系,式中：,为蒸腾因子，就是作物蒸腾量占作物蒸发蒸腾量与水分漂移损失水量之和的比值。,由上式可知：,若不存在田间灌水不足的欠缺水量区域，即,V,0,0,，则,E,s=100,；,E,g,=0,属于裸地情况。,第二节 地面灌水方法,一、概述,地面灌溉是通过灌溉水在田面上的流动并向土壤中下渗同,时完成的，其灌溉过程描述如下：,：灌溉水由田间渠沟或管道进入田块后，迅速沿田面的,纵向推进，在水流推进的前缘形成一个明显的湿润前锋；,：水流在向前推进的同时向土壤中下渗；,：当湿润前锋到达田块尾端，或到达田块某一距离，并,已达到所要求的灌水量时，停止向田块灌水；,：田面水流继续向田块尾端流动，田面水流深度不断下,降，向土壤内下渗的水量逐渐增加；,：田块首端水深先下降至零，地表面形成一落干锋面；,：落干锋面随田面水流和土壤入渗向田块尾端移动；,：落干锋面与湿润前锋在田块某距离处或尾端相遇；,：当田面完全无水，田间水全部渗入土壤转为土壤水。,地面灌溉水流运动特性，通常采用地面灌溉田间试验和理,论分析两类方法确定：,1,、地面灌水田间试验：对一定的作物，根据当地条件，,选择代表性的地块，采用小区或大区对比试验方法，进行,实地灌水，探求作物省水、高产、低成本和高效益的地面,畦、沟、淹灌等地面灌水方法及其最优灌水技术要素。,其过程如下：,放水前对各个测点（,x,1,、,x,2,、,x,3,）测定土壤含水量；,准确测记向田间开始供水的时间和引入流量；,测记田面水流到达各测点距离的时间（,t,1,、,t,2,、,t,3,）及,其相应的水流深度；,测记水流由各测点消退的时间；,停水后一定时间测记对应于各个测点的土壤含水量。,地面灌溉水流推进过程见图,23,。,根据灌水试验资料，从水流进入田间首部开始，把水流推,进到各测点的推进距离,x,1,、,x,2,、,x,3,及对应的推进时间,t,1,、,t,2,、,t,3,绘于图,24,中，就是其,推进曲线,；再把田面停止供,水后，相应于水流各测点处的水流消退时间绘于图中，就,可得到,消退曲线,。任意距离处的消退时间减去该处的推进,时间，就是这个测点处的土壤,入渗时间,，从而可根据入渗,公式确定该点处的土壤入渗水量。从图,24,可以看出，若,水流推进曲线与消退曲线平行，则说明沿田面纵力向各点,的灌水入渗时间相等，这就标志着该灌水方案的灌水均匀,度高，灌水质量好。将土壤入渗水量随时间的变化过程线,(,即累积入渗曲线,),也绘于图,24,第三象限，可由虚线箭头力,向得到地面上任意一点的入渗水量数值，并由入渗水量剖,面可以确定入渗水量的均匀度。,作业：,叙述地面灌溉水流的推进过程及其运动图的绘制过程，并,说明如何利用地面灌溉水流的运动图判定灌水均匀度。,2,、地面灌溉理论分析,地面灌溉水量平衡原理：,在一定时间内进入田块的水量等于该时间内渗入土壤中的,水量与继续沿地面流动的水量之和，即：,式中：,q:,入田块单位宽度的流量,(L/s),；,t:,放水历时,(s),；,y:,停水时刻田面水流推进长度内任一点的地面水深,(m);,x:,任意时间的水流推进长度,(m);,z:t,时段内任意一点,x,处的入渗水层深度,(m),；,l:,关闭首端进水口后停止供水时的水流推进长度,(m),。,地面水流推进函数和土壤入渗函数的确定：,式中：,T,：水流推进时间；,a,、,b,：水流推进函数的系数和指数；,t,n,：向土壤中入渗的时间；,k,和,：为土壤入渗函数的系数和指数。,上述两个函数中的系数均通过田间试验实测确定。,二、畦灌法：用临时修筑的土埂将灌溉田块分隔成一系,列的长方形田块，灌水时，水从输水垄沟或田间毛渠引,入畦田后，在畦田田面上形成很薄的水层，沿畦长坡度,方向均匀流动，在流动的过程中主要借,重力,和,毛细管作,用,，以垂直下渗的方式逐渐湿润土壤的地面灌水方法。,1,、畦田布置,主要依据地形条件，并结合考虑耕作方向，应保证畦田沿,长边方向,有一定的坡度,。,根据地形坡度，畦田布置有两种形式：,若地面坡度较平缓，将畦田的长边方向与地面等高线垂,直布置，称,顺坡畦灌,；,若土地平整较差，地面坡度较大，将畦田的长边方向与,地面等高线斜交或基本上与等高线平行，称,横坡畦灌,。,2,、畦田规格,畦田规格主要指畦田的长度、畦田的宽度和畦埂断面。,（,1,）畦宽,主要取决于畦田的横向坡度、土壤性质和农业技术要求，,以及农业机具的宽度。通常，畦宽多为当地农业机具宽度,的整倍数确定，一般约,24m,。为灌水均匀，要求畦田无,横向坡度，以免水流集中，冲刷畦田表面土壤。,（,2,）畦长,根据畦田纵坡、土壤质地及土壤透水性能、土地平整情况,和农业技术条件等合理确定。,纵坡坡度大的畦长宜,长,，纵坡坡度小的畦长可稍,短,；,砂质土壤，土壤透水性强，畦长宜短；,粘质土壤，土壤透水性弱，畦长可以稍长。,确定畦长的要求：,畦田田面灌水均匀，尽量使湿润土壤均匀，筑畦省工，畦,埂少占地，便于农业机具工作和田间管理。,畦长与土壤质地及地面坡度的关系见表,2-,。,(3),畦埂,畦埂断面一般为三角形或梯形，畦埂分为临时性的和固定,性的。,(4),小畦灌,主要是指畦田“三改”灌水技术，就是“长畦改短畦，宽畦改,窄畦，大畦改小畦”，即将“长、宽、大”改为“短、窄、小”,的方田。,小畦灌具有如下优点：,节约水量，易于实现小定额灌水；,灌水均匀，浇地质量高；,可防止深层渗漏及灌区地下水位上升，预防土壤沼泽化,和土壤盐碱化，提高田间水的有效利用率；,减轻土壤冲刷及养分流失，利于保持土壤结构，保持和,提高土壤肥力，促进作物生长，增加产量。,3,、畦灌法灌水技术,其要素主要指畦田长度,l,、畦宽,b,、单宽流量,q,和放水入畦时,间,t,。影响这些要素的因素主要有土壤渗透系数、田面纵向,坡度、畦田粗糙率与平整程度，以及作物的种植倩况等。,为使田间灌水均匀度高，湿润土层基本均匀，畦灌灌水技,术要素之间应满足如下关系：,(1),渗入到畦田内土壤中的水量达到计划灌水定额时，畦田,内各处所需要的入渗时间,t,n,满足下式：,式中：,H,t,为,t,n,时间渗入到土壤中的水量,m,为计划灌水定额；,K,0,为第一个单位时间内的平均入渗速度，,t,n,为畦田内各处入渗水量达到计划灌水定额所需要的下渗时间；,为土壤入渗指数。,(2),停止灌水时进入畦田的总灌水量应与全畦长达到灌水定,额所需要的水量相等，即：,式中：,Q,为畦首控制的入畦流量,(L/s),；,t,为畦首处供水时间,(h),，,q,为入畦单宽流量,L/(s*m),；,b,为畦宽,(m),；,l,为畦长,(m),；,m,为灌水定额,(m),。,式中：,t,1,为畦首处滞渗时间；,t,n,为畦田各处入渗水量达到计划灌水定额所需要的时间。,由上式即可计算已知畦田规格情况下的入畦单宽流量,q,，或选定入畦单宽流量,q,后，设计畦长,l,及畦宽,b,。,畦首供水时间：,(3),使畦田上的薄层水流在畦田各点处的滞留时间相等，这,样才能为保证灌水均匀。实施畦灌时，通常采用改,水成数,法,。即以畦田薄水层水流长度与畦长的比值作为畦首供水,时间的依据，当薄层水流到达畦长的一定距离时停止灌水,并改水灌溉另一块畦田。改水成数根据灌水定额、土壤性,质、地面坡度、畦长和单宽流量等条件确走，一般可采用,七成、八成、九成或满流封口改畦措施。,4,、块灌法与水平畦灌法,（,1,）块灌法：以薄层水流向田间土壤表面输送，主要以,重力作用湿润土壤的灌溉方法。它与畦灌法的区别如下：,块田与畦田的宽度相差甚大；,土壤表面薄层水流的推进运动方式不同：,块灌法：水流推进不仅有纵向流动，横向扩散非常明显；,畦灌法：水流推进主要为纵向流动，横向扩散不明显。,(2),水平畦灌法：是块灌法中田块纵、横向的田面坡度均为,零的畦田灌水方法。,主要特点是：,畦田地块要求非常平整，整个畦田田面可以看作是水平,田面，薄层水流在田面的推进过程中，只借助于薄层水流,沿畦田流程水深变化所产生的水流压力向前推进；,进入水平畦田的总流量很大，能在短时间内迅速布满整,个畦田地块；,进入水平畦田的薄层水流主要以重力作用、静态方式逐,渐渗入到作物根系土壤区内，其水流消退只有垂直消退过,程，消退曲线为一条水平直线；,一般情况下，水平畦田不会产生田面泄水流失或出现畦,田首端入渗水量不足或畦田末端发生深层渗漏现象，灌水,均匀度高。,5,、长畦分段短灌法：将一条长畦分,成若干个没有横向畦埂的短畦，采,用地面纵向输水沟或塑料薄壁软管,将灌溉水输送入畦田，然后自下而,上或者自上而下依次逐段向短畦内,灌水，直至全部短畦灌完的灌水方,法，称为长畦分段短灌灌水方法。,技术要求是：,正确确定入畦灌水流量、侧向分段,开口的间距,(,即短畦长度与间距,),和,分段改水时间或改水成数。,三、沟灌法：就是在作物种植行间开挖灌水沟，灌溉水由,输水沟或毛渠进入灌水沟，在流动过程中主要借土壤毛细,管作用从沟底和沟壁向周围渗透而湿润土壤的灌水方法。,沟灌法具有明显的优点：,不会破坏作物根部附近的土壤结构；,能防止土壤养分流失；,灌水沟可起排水沟作用；,利于土壤保墒；,可防止作物倒伏。,缺点：,沟灌法需要开挖灌水沟。,沟灌,沟灌法的适用范围：,宽行距的中耕作物、蔬菜；中等透水性的土壤；,地面坡度一般在,0.0050.02,之间。,1,、灌水沟的规格：主要包括灌水沟的间距、长度和断,面结构。,(1),灌水沟的间距：相邻的灌水沟之间的距离，其应和沟,灌的湿润范围相适应，并满足农业耕作和栽培的要求。,沟灌灌水过程中，灌溉水同时受着两种力的作用入渗：,重力作用主要使灌溉水垂直下渗；,毛细管力作用使灌溉水向下浸润及四周扩散，甚至向,上浸润。因此，沿灌水沟断面不仅有纵向下渗湿润土,壤，同时也有横向入渗浸润。其纵、横两个方向的浸润,范围主要取决于土壤的透水性能与灌水沟中的水深、灌,水沟中水流的时间长短有关。,a),在轻质土壤上，水流在重力作用下，垂直下渗速度快，,侧渗速度相对较弱，所以土壤湿润范围呈长椭圆形。,b),在重质土壤上，毛细管力的作用较强烈，水流的垂直下,渗与侧渗接近平衡，土壤湿润范围呈扁椭圆形。,选择灌水沟间距的原则：,应保证沟间的浸润范围相互连接。因此，在透水性较强,的轻质土壤土，其沟距较窄；而透水距较弱的重质土壤,上，其沟距应适当加宽。,应保证一定种植面积上作物的植株数目。一般情况下，,灌水沟间距应尽可能与作物的行距相一致。,(2),灌水沟的长度：与地面坡度和土壤的透水性有直接关系,坡度较大，透水性较弱时，灌水沟长度可以适当加长；,坡度较小，透水性较强时，灌水沟长度宜短。,2,、沟灌法灌水技术：技术要求主要是控制和掌握,灌水沟,长度,与输入灌水沟的,单沟流量,。封闭沟灌法在灌水停止,后，灌水沟中的流动水流，一般有如下两种情况：,（,1,）,沟中水流除在灌水期间渗入到土壤中的一部分水量,外，还在沟中存蓄一部分水量；,（,2,）沟中水流在灌水时全部下渗到土壤计划湿润层深度,内，灌水停止后，沟内不存蓄水量。,对第（,1,）种情况，各技术要素有如下关系：,计划灌水定额应等于在灌水时间,t,内渗入土壤中的水量,与灌水停止后在沟中存蓄的水量之和：,封闭灌水沟的沟长与地面坡度及沟中水深的关系：,当灌水沟的沟长与入沟流量为已知时，其灌水时间与其它灌水技术要素间的关系：,对第（,2,）种情况，各技术要素有如下关系：,在灌水时间,t,内的入渗水量等于计划的灌水定额,灌水流量与沟长的关系,由上述沟灌灌水技术要素之间的关系可以看出：,地面坡度小，土壤透水性强，地面平整较差情况下，应使灌水沟长度短，入渗流量大，以保证沿灌水沟湿润土壤均匀，沟首端不发生深层渗漏、沟尾瑞不产生泄水流失。,地面坡度大，土壤透水性弱，土地平整较好时，应使灌水沟长，入沟流量小，以保证有足够的入渗时间。,为保证沿灌水沟长度各点湿润土壤均匀，必须控制各点处的土壤入渗时间大致相等，也就是应严格控制灌水时间。在沟灌生产实践中，灌水时间的控制方法与畦灌法相同，即采用及时封沟改水的改水成数法。,3,、涌流灌溉法：是把灌溉水断续性地按一定时间间隔向,灌水沟供水，又称波涌灌溉或间歇灌溉。,与传统的地面沟灌的区别：,向灌水沟断续供水，不是一次就推进到灌水沟末端；,水在第一次输入灌水沟达一定距离后，暂停供水，过一,定时间后，再供水，如此分几次反复地向灌水沟供水。,灌水效果与节水效益主要与土壤质地、地面耕作状况、灌,前土壤结构、灌水次数有关。与同条件下的地面沟连续灌,溉相比，涌流灌溉具有节水、有效利用率高、田面水流推,进速度快、灌水均匀度高、工效高的特点。,涌流沟灌灌水技术要素主要指：,单沟或单宽放水流量；,周期放水时间；,灌水周期数；,周期放水时间与停水时间之和称为,周期时间,；放水时间与,周期时间之比称为,循环率,；完成涌流沟、畦灌灌水全过程,所需要的放水和停水过程的次数称为,周期数,。,涌流灌溉法的田间灌水方式主要有以下,3,种：,定时段,变流程法：在灌水的全过程中，每个灌水周,期的放水流量和放水时间一定，而每个灌水周期的水流推,进长度则不相同。,应用范围：灌水沟长度小于,400 m,的情况。,优点：需要的自动控制装置比较简单、操作方便。,(2),定流程,变时段法：每个灌水周期的水流新增推进长度,和放水流量相同，而每个灌水周期的放水时间不相等。,优点：灌水效果好。,缺点：不易控制、劳动强度大，灌水设备也比较复杂。,(3),增量法：在第一个灌水周期内增大流量，使水流快速推,进到灌水沟总长度的,3/4,的位置处停止供水，然后在随后,的几个灌水周期中，再按定时段,变流程法或定流程,变,时段法，以较小的流量来满足计划灌水定额的要求。,4,、细流沟灌技术：用短管或从输水沟上开一小口引水。,在灌水过程中，细小的水流在灌水沟内边流动边下渗，直,到全部灌溉水量均下渗入土壤计划湿润层内为止，一般放,水停止后在沟内不会形成积水，属于在灌水沟内不存蓄水,的封闭沟类型。,细流沟灌的优点是：,细小水流主要借毛细管作用浸润土壤，所以对保持土壤,结构有利；,可减少地面蒸发量；,可使土壤表层温度比存蓄水的封闭沟灌提高,2,左右；,湿润土层均匀，而且深度大，保墒时间长。,5,、地膜覆盖节水灌溉技术：用塑料薄膜覆盖种植作物的,技术。目前与地膜覆盖栽培技术相配合的节水方法主要有,膜畦灌和膜沟灌两类。,（,1,）膜畦灌：是将塑料薄膜平铺在畦面上，作物种在塑,膜下畦面内，灌水时将水引入畦田后，水在膜上流，经由,放苗孔或人工打的补水孔和胶缝渗入土中。,（,2,）膜沟灌：是将土地整成沟垅相间的田块，在沟底和,沟坡甚至一部分垅背上平铺塑料薄膜，作物种在沟坡或垅,背上，水流通过沟中地膜上专门打的补水孔渗入土壤内，,以土壤毛细管作用浸润作物根区土壤，有时也可通过种在,沟坡上的作物放苗孔湿润土壤。,膜畦灌、膜沟灌的优点：,田面蒸发和深层渗漏减少，不冲刷畦、沟，田面不板结，地面糙率降，保温保墒、提高田间灌水均匀度及田间灌溉水有效利用率。,四、淹灌法：是先使灌溉水饱和土壤，然后在土壤表面,建立并维持一定深度水层的地面灌水力法。,应用范围：仅适用于水田，比如水稻作物、水生蔬菜以,及盐碱地的冲洗改良等。,淹灌格田布置原则：,尽量整齐，最好呈矩形或近似矩形；,田面必须平整；,格田长边一般应大致与地面等高线平行布置，短边顺,地面坡度布置为宜；,每个格田应有独立的进水口和排水口，由毛渠或农渠,供水，并将废泄水直接排入毛沟或农沟；,格田灌排不宜串灌、串排，以提高灌水质量。,格田内设置水尺或采用自动给水栓和泄水门，以自动,控制格田中的水层深度。,供给一块格田的灌水流量应依已制定的灌溉制度或冲洗,制度，按下式计算确定：,若给,n,块格田灌水，则其灌水量计算式相应的为：,水稻湿润灌溉：,是指水稻整个生育阶段不建立水层，而根据各阶段自然降水后的缺水状况进行补充灌溉的方法。湿润灌溉技术的关键是,土壤含水量控制指标,。水稻生理需水的几个关键时期，如幼苗期、拔节期和灌浆期应保证充分供水，其它时期可根据降水和水源状况，进行补充灌溉。,（记者禹志明 谭剑）杂交水稻之父、袁隆平院士指导的超级稻第三期目标亩产,900,公斤高产攻关获得成功，其湖南省邵阳市隆回县百亩试验田亩产达到,926.6,公斤。,袁隆平：力争十年左右实现超级稻亩产,1000,公斤,水陆两栖稻指的是抗旱、能在坡地甚至盐碱地种植，同时不怕水淹的稻谷。,”,新型,“,高粱,-,水稻,”,稻田在生长过程中用水极少，每亩用水在,100,立方米以下。,生产周期短，仅,100,天左右，这为节省农时，扩大作物种植范围创造了条件。,耐旱、抗旱、不怕水淹，可以在四川的坡地种植，相当于增加了耕地量。,目前，亩产在,800,斤左右，进行杂优制种，亩产有可能达到甚至超过,1000,斤。,用高粱的染色体和水稻的染色体进行染色体杂交而获得的，与转基因植物不一样，尽管放心食用。,喷灌法,一、喷灌的优缺点,优点：,(1),省水。喷灌可根据不同的土壤和作物灌水需要，掌握灌,水量的大小，实行小定额勤灌。,(2),增产。小水滴不破坏土壤结构和损伤作物，能较准确控,制和调节土壤水分，调节田间小气候，因此作物产量高。,雾化度高,(3),省工省地。喷灌可减少田间建设工程量；灌水效率高，,节约劳力，少占耕地，土地利用率高。,(4),适应性强。喷灌适用于蔬菜、苗圃和多种作物的灌溉。,对地形和土壤的适应性强。,庭院喷灌,运动场喷灌,(5),喷灌有利于实现灌水机械化和自动化，可以结合施肥、喷药等同时进行。,灌水机械化,缺点,（,1,）需要一定量的压力管道和动力机械设备；,（,2,）能源消耗量大；,（,3,）初期投资大，运行维修费高，技术性强，需有一定,的技术人员操作和管理；,（,4,）喷灌受风的影响大。,压力管道,二、喷灌系统的组成和分类,1,、喷灌系统的组成,水源工程 水泵和动力,机,机压力管道 喷头,机组式,喷灌系统,管道式,喷灌系统,喷灌系统按,设备组成分类,水源及水源工程,：河,流、水库、湖泊、渠道，,只要能满足灌溉用水要求,的都可作为喷灌的水源。,水泵和动力机,：是喷灌,系统的加压设备，为喷头,提供工作压力。,压力管道,：作用是将压,力水流输送到喷头。,喷头,：作用是将有压集,中水流喷出并粉碎成细小,水滴，均匀洒落在田间。,水库,压力管道,带草杯的喷头,2,、喷灌系统的分类,（,1,）按获得的压力方式分,1),机压喷灌系统。靠水泵和动力机械将水加压使系统获得,喷头工作压力的喷灌系统。,2),自压喷灌系统。利用地形落差所形成的自然水头为喷头,提供工作压力的喷灌系统。,（,2,）按管道可移动程度分,1),固定式喷灌系统。除喷头外，喷灌系统的所有组成部分均固定不动，各级管道埋入地下，支管上设竖管，根据轮灌计划，喷头轮流安设在竖管上进行喷洒。,优点：使用方便，易于维修管理。,缺点：管材用量多，投资大，竖管对耕作有一定的妨碍。,固定式喷灌系统,2),移动式喷灌系统。除水源工程外，其余部分都可拆卸移,动。喷灌时，在一个田块上作业完毕，依次转到下一个田,块作业，轮流喷洒。,优点：设备利用率高，管材用量少投资小。,缺点：设备拆装和搬运、维修工作量大，搬移时还会损坏,作物。,移动式喷灌系统,3),半固定式喷灌系统。喷头和支管是可移动的，其他各组,成部分都是固定的，干管埋入地下，喷灌时，将安有喷头,的支管与安装在干管上的给水栓相连接进行灌溉，按计划,顺序移动支管位置，轮流喷洒。,优点：设备利用率较高，管材用量较少。,特别适用于大面积喷灌工程建设。,给,水,栓,半固定式喷灌系统,(3),按喷灌机组的喷洒特征分,可分为定喷机组式和行喷机组式两种：,1),定,喷机组式喷灌系统。喷灌机组沿田间渠,(,管,),道移动并在预先设置渠,(,管,),道上的工作池作定点喷洒，喷完一处，再移到另一工作池处喷洒，依次轮流作业。,优点：机动灵活、设备利用率高，造价较低。,缺点：劳动强度大，田间渠道占地多。,喷机在工作池定点喷洒,2),行,喷机组式喷灌系统。,喷灌机组在自行移动的过,程中进行喷洒。,优点：机械化和自动化程,度高，灌水效率高，节省,人力，受风的影响较小，,均匀度高。,缺点：能源消耗大，一次,性投资高，技术性强。,喷机边移动边喷洒,三、喷头与管道,1,、喷头：又称喷洒器，是喷灌系统的专用设备，其质量,的好坏对喷灌质量有直接影响。,(1),喷头的种类：,按喷头工作压力大小可分为低压,(,近射程,),喷头、中压,(,中射,程,),喷头和高压,(,远射程,),喷头。,按结构形式和喷洒特征可分为旋转式喷头、固定式喷头和,喷洒孔管。,高压喷头,中压喷头,低压喷头,1),旋转式喷头。喷头绕自身铅直线旋转，在旋转的同时喷,洒，水从喷咀喷出时，呈集中射流状，射程远。,按有无换 向结构分,摇臂式,叶轮式,反作用式,全圆喷洒,扇形,按驱动机构的特点分,摇臂式,喷头,全圆喷洒,2),固定式喷头。喷头在喷洒时，所有部件无相对运功。喷,出的水流呈全圆或扇形向四周散升。其特点是射程近，雾,化程度高，喷灌强度大。根据结构特点和喷洒特点，固定,式喷头可分为折射式和缝隙式两种。,全圆散升,扇形散升,3),喷洒孔管。由一根或几根在其上部钻有一列或多列喷水,孔的管子组成。喷洒时水流从喷水孔呈细小水股喷出。,优点：结构简单，工作压力低，喷水强度大；,缺点：受风的影响大，小孔易被堵塞。,喷洒孔管大棚,(2),喷头的主要水力参数,1),喷头的工作压力和喷嘴压力。,喷头的工作压力是指喷头前,20cm,处测取的静水压力。,喷嘴压力是指喷嘴出口处的流速水头。,两者的差值应小于,49KPa,。,2),流量。指单位时间内喷出的水体积。其决定于工作压力,和喷嘴直径。喷头流量可用下式计算,式中：,Q,为喷头流量,(m,3,/h),；,为流量系数；,A,为喷嘴过水面积,(m,2,),；,g,为重力加速度,9.81(m/s,2,),；,h,P,为喷头工作压力水头,(m),。,(3),射程 指在无风时喷头的喷洒湿润半径。以喷洒湿,润边缘上喷灌强度等于平均喷灌强度,5,的点至圆心的水,平距离即为射程。射程的远近主要受喷头工作压力、旋转,速度和风速的影响。,喷头,量,水,筒,读,取,水,层,深,度,喷头射程及灌水均匀度实验,2,管道：是喷灌系统的重要组成部分，用量多，占灌溉,系统投资的比重大，是保证安全输水、正常喷灌的关键。,按其材料性质和使用方式，可分为,3,类。,(1),金属管。用作固定管道的有钢管、铸铁管。可敷设于地,面，也可埋在地下。用作移动管道的有薄壁铝管和铝合金,管、镀锌薄壁钢管等。,固定钢管,移动钢管,(2),脆硬性管。钢筋混凝土管,可作为固定管道埋于地下、,地面。石棉水泥管只可作为,固定管埋于地下。,钢筋混凝土管,(3),塑料管。硬塑料管如聚氯乙烯管、聚乙烯管等，主要用于埋在地下的固定管道。塑料软管，可作为移动管道使用。,在选用喷灌管道时，应注意管道与管件和控制件的配套，以便于施工安装和维修。,四、喷灌技术参数：,喷灌强度,、,喷灌均匀度,和,水滴打击强度,1,、,喷灌强度,：是指单位时间内喷洒在灌溉土地上的水深，,单位用,mm/h,表示,.,(1),点喷灌强度：指单位时间内喷洒在某一点的水深。,式中：,A,为量雨筒开口面积,(cm,2,),；,i,为点喷灌强度（,mm/h,）；,W,为实测量雨筒内的水体积,(cm,3,),，,t,为喷洒时间,(h),。,喷头,量,水,筒,雨,筒,水,深,点喷灌强度实验,(2),平均喷灌强度：喷洒范围内各喷灌强度的算术平均值。,式中：为平均喷灌强度,mm/h,；,n,为量雨筒数。,(3),设计喷灌强度：指在设计情况下可能出现的最大喷灌强度。它与喷头工作参数、组合形式、风速等因素有关。设计喷灌强度应小于或等于土壤的入渗速度。,当单喷头全圆喷洒时，喷灌强度按下式计算：,式中：,s,为无风情况下单喷头设计喷灌强度,(mm/h),；,q,为喷头流量,(m,3,/h),；,A,为全圆转动时一个喷头的湿润面积,(m,),；,R,为喷头射程,(m),；,为喷洒水有效利用系数。,当相邻喷头同时喷洒时，各喷头湿润面积有一定重叠。实际喷灌强度大于单喷头单独喷洒时的喷灌强度。为准确起见，,用有效湿润面积,有效,代替上式,：,式中：,l,为支管上的喷头间距,(m),；,S,m,为支管间距,(m),。,l,S,m,喷灌重叠区域,2,、,喷灌均匀度,：指在喷灌面积上水量分布的均匀程度。,喷灌均匀度常用均匀系数表示。我国规定用下式计算：,式中：,C,u,为均匀系数,(,),；,h,i,为各点水深,(mm);h,为平均水深,(m m),；,n,为量雨筒数。,喷灌均匀度可用喷洒范围内的等水量图分布图表示。它可以比较难确、直观地表示喷洒水量在全喷洒范围内的分布均匀度。,3,、,水滴打击强度,：是指单位受水面积内，水滴对作物和土,壤的打击动能。一般用水滴大小或雾化指标反映。,雾化指标可用下式表示：,式中：,P,d,为雾化指标；,h,p,为喷头的工作压力水头,(m),；,d,为喷嘴直径,(mm),。,低雾化度,高雾化度,五、喷灌的田间设计,1,、喷头布置形式：即喷头组合形式，一般用,4,个相邻喷头,在平面位置上的组合图形表示。其基本布置形式有,6,种。,在矩形布置时，应尽可能使,支管间距,b,大于,喷头间距,a,，,并使支管垂直风向布置；,若风向多变，应采用正方形布置，此时,a,b,；,正三角形布置时,ab,，这对节省支管不利。,布置形式的选用，其组合间距应满足规定的灌溉强度,及喷灌均匀度的要求，并做到经济合理。,喷头的喷洒方式有全圆喷洒和扇形喷洒两种：,全圆喷洒,优点：喷点控制面积大、喷头间距大，移动次数少，喷灌,效率和劳动生产率都较高。,缺点：在田间装卸、搬移喷头及喷水管，工作条件差。,应用范围：固定式喷灌系统多采用这种形式。,旋转式喷头,全圆喷洒,扇形喷洒,应用范围：半固定式与移动式喷灌系统；在固定式喷灌系,统的地边地角，多采用,180,、,90,或其他角度的扇形喷,洒，以避免喷到界外和道路上。,在坡度较陡的山丘区喷灌时，不应向上而要向下作扇形喷,洒；当风力较大时，应作顺风向的扇形喷洒。,扇形喷洒,2,、管道系统的布置,固定式、半固定式喷灌系统，视灌溉面积大小对管道进行,分级。面积大时管道可布置成总干管、干管、分干管和支,管,4,级；或布置成干管、分干管、支管,3,级；面积较小时一,般布置成干管和支管,2,级。支管是田间未级管道，支管上,安装喷头。,总干管,干管,支管,喷头,对管道的布置应考虑以下因素：,(1),干管应沿主坡方向布置，一般支管应垂直于干管。,(2),支管上各喷头的工作压力要接近一致。因此支管不宜太,长，以保证喷灌质量。,(3),管道布置应考虑各用水单位的要求，方便管理，有利于,组织轮灌和迅速分散水量。抽水站应尽量布置在喷灌系统,的中心，以减少各级输水管道的水头损失。,(4),在经常有风地区，支管布置应与主风向垂直，喷灌时可,加密喷头间距，以补偿由风而造成喷头横向射程的缩短。,(5),管道布置应充分考虑地块形状，力求使支管长度一致，,规格统一。管道总长度应尽量减少，以使造价最低。,六、喷灌工作制度,1,、设计灌水定额的计算,式中：,m,为设计灌水定额,(mm),；,H,为喷灌土壤计划湿润层厚度,(mm),，,max,为灌后土层含水量上限，相当于田间持水量；,min,为灌前土层含水量下限，,为喷洒水有效利用率，一般选用,0.70.9,。,2,、确定田间灌水周期,T,与喷头在工作点上的喷洒时间,t,两次灌水的时间间隔称为,灌水周期,T,。其由下式确定：,式中：,T,为设计灌水周期,(d),；,e,为作物日平均需水量,(mm/d),。,式中：,t,为喷头在工作点上的喷洒时间,(h),为喷灌系统的平均喷灌强度,(mm/h),。,喷头在工作点上的,1,次喷洒时间按下式确定：,3,、计算同时工作的喷头数和支管数,同时工作的喷头数：,N,:,同时工作的喷头数；,A,整个喷灌系统的面积,(m,2,),；,C,:,一天中喷灌系统的有效工作小时数,(h),；,T,次灌水历时；,l,为支管上的喷头间距,(m),；,S,m,为支管间距,(m),。,同时工作的支管数为：,式中：,n,为一根支管上的喷头数。,4,、确定支管轮灌方式,支管轮灌方式不同，通过干管的流量不同，适当选择轮灌方式，可以减少部分干管直径，降低投资。对于半固定式系统，支管轮灌方式就是支管移动方式。,比较下列四种轮灌形式。,两根支管同时工作的四种形式,干管流量等于两支管流量之和,干管流量等于两支管流量之和,干管流量前部为两支管流量之和，后部等于一支管流量,干管流量前部为两支管流量之和，后部等于一支管流量,第四节 微灌法,一、微灌的特点,（）省水；（）节能；,（）对土壤和地形的适应性强；,（）增产幅度大、品质好；（）可利用咸水灌溉。,新疆沙漠公路横贯被称为“死亡之海”的世界上最大的流动性沙漠,塔克拉玛干大沙漠。该公路绿化工程全长,346,公里、宽近,80,米、投资,2.2,亿元人民币，利用地下水实施就地采水、分散供水、滴水灌溉，年耗水总量不超过,600,万,m,3,，不会因抽取地下水引起沙漠地区生态的进一步恶化。在公路两侧种植适应沙漠环境的荒漠植物。该工程的完成，在塔克拉玛干沙漠中出现一条真正的“绿色走廊”。,安装管道,绿色走廊,微灌存在的主要问题：,灌水器孔径小，容易被水中杂质堵塞。,微灌只湿润局部土壤，而作物根系的生长又有向水性，,会导致作物根系向湿润区生长，而对根系发育有影响，使,其生长受到限制，也不利于作物对天然降水的吸收利用；,微灌系统需要管道及灌水器较多，投资较高；,微灌对调节田间小气候的作用不明显。,滴灌,湿润范围的测定,二、微灌的类型,（,1,）地表滴灌：是通过安装在毛管上的滴头等灌水器使,水流成水滴滴入作物根区土壤内的灌水形式。滴头周围的,土壤水分处于饱和状态、并借毛细管作用向四周扩散。,（,2,）地表下滴灌：是将全部滴灌管道和灌水器部埋在地,表下面的灌水形式。,地表滴灌,（,3,）微型喷洒灌溉：是灌溉水通过微型喷头喷洒在植物,枝叶上或植株冠下地面上的灌水形式，简称微喷灌。,（,4,）涌泉灌溉：是通过安装在毛管上的涌水器而形成的,小股水流，以涌流方式进入土壤的灌水形式。,微喷灌,三、微灌系统的组成与分类,1,、微灌系统的组成,通常由水源、首部枢纽、输配水管网和灌水器组成。,(1),水源。河、湖、塘、井等均可作为微灌的水源。对各种,水源，需要修建专门的水源工程。,(2),首部枢纽。通常由水泵及动力机、控制阀门、过滤器、,施肥装置、测量和保护设备等组成。,(3),输配水管网。一般分干、支、毛,3,级管道。,(4),灌水器。有滴头、微喷头、涌水器和滴灌带等形式。,2,、微灌系统的分类,微灌系统可划分为以下四类：,(1),地面固定式微灌系统：毛管布置在地面，在灌水期间毛,管和灌水器均不移动的微灌系统。,优点：检修方便；缺点：易损坏、影响农事操作。,(2),地下固定式微灌系统：将毛管和灌水器全部埋入地下的,微灌系统。,优点：不影响农事操作、使用寿命长；,缺点：不易检查灌水质量及灌水器。,(3),移动式微灌系统：在灌水期间，毛管和灌水器由一个位,置灌完后移向另一个位置的微灌系统。,优点：投资低；缺点：运行成本高。,(4),间歇式微灌系统：每隔一定时间喷水一次。,优点：水的利用率高；缺点：设备成本高。,四、微灌设备,1,、灌水器,灌水器的作用是把末级管道中的压力水流均匀而又稳定地,分配到田间，以满足作物对水分的要求。,灌水器质量的主要要求：,出水流量小；,出水均匀而稳定；,抗堵塞性能好；,制造精度高；,结构简单，便于装卸；,坚固耐用，价格低廉。,灌水器的种类：,(1),管式滴头：串接在两段毛管之间，成为毛管的一部分。,水流通过长流道消能，在出水口以水滴状流出。,(2),孔口式滴头：当毛管中压力水流经过孔口和离
