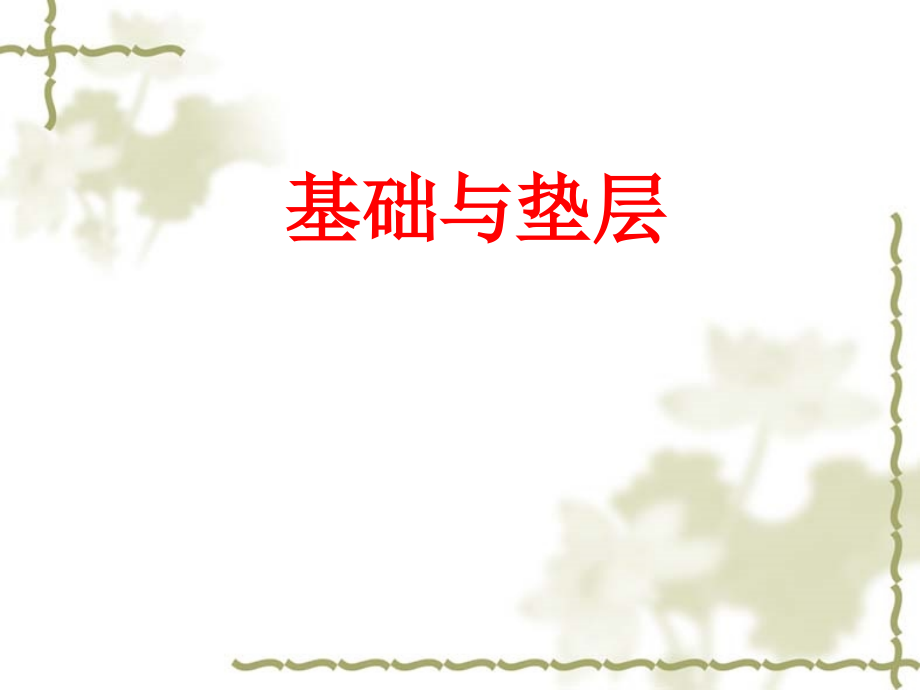

基础与垫层.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,基础与垫层,基础工程由垫层和基础两部分组成。,基础是建筑物地面以下的承重构件，它的作用是承受上部结构传下来的荷载，并把这些荷载连同自重一起传给地基。,地基是承受基础所传荷载的土层。地基不是建筑物的组成部分。,基础垫层设置在基础与地基之间，它的主要作用是使基础与地基有良好的接触面，把基础承受的上部荷载均匀的传给地基。,一、基础垫层:,基础垫层分为砂垫层、毛石垫层、碎石垫层、灰士垫层、素土垫层、碎砖三合士垫层、混凝土垫层等等。,在工程上，常用的有灰土垫层和混凝土垫层。,灰土垫层常用的配合比为37（石灰粘土）和28两种,;,混凝土垫层一般采用C10或C15的混凝土浇注而成,1、综合单价使用,Y010401007（4-13）、,Y020110（1-136),h,（1-151）,h,注：1、地面垫层用作基础的换算；,（）换（）人（1.2-1）,2、配合比不同的换算；,3、若粘土由土方开挖中的土平衡时，应在材料差价中扣除粘土的价格。,例,：Y020110001（1-136）应扣除,10.11.1515,2、工程量的计算：,S,垫层,垫层宽垫层厚,V,L,S,垫层,L：外中内净,已知基础平面如图示，C10混凝土垫层100厚，施工时需支模板，求垫层的费用。（不计模板费用）,解：V=SL,S=(1.8+0.12)0.1=0.2m,2,L=L,外中,+L,内净,=（18+9）2+（9-2）2=68m,V=0.268=13.6m,3,综合单价（4-13）=2488.23元/10m,3,清单项目费=13.62488.23/10=3383.99元,二、砖基础：,（3-1),圆弧形基础应另列项目计算，按砖基础综合单价子目人工乘以系数1.1。,1、砖基础的组成：,由基础墙及大放脚组成。,基础墙,大放脚,2、大放脚的形式及分类：,根据每步放脚的高度是否相等，分为,等高式,和,不等高,式两种。,等高放脚，,每步放脚层数相等，高度为 126mm（两皮砖，两灰缝）；每步放脚宽度相等，为625mm（一砖长加一灰缝的14）。,不等高放脚，,每步放脚高度不等，为63mm与126mm互相交替间隔放脚；每步放脚宽度相等，为 62.5mm。,4-1 等高式 4-2 不等高式,3、砖基础与墙身的划分：,砖基础与砖墙（身）划分应以设计室内地坪为界（有地下室的按地下室设计地坪为界），以下为基础，以上为墙（柱）身。,基础与墙身使用不同材料时，位于设计室内地坪300mm以内时以不同材料为界；超过300mm，应以设计室内地坪为界，以下为基础，以上为墙身。,4、工程量的计算,按设计图示尺寸以体积计算。计算公式为：,V,L,S,砖基础,应并入（扣除）体积,（1）砖基础长度,L,外墙砖基础按外墙中心线长度计算，内墙砖基础按内墙净长线长度计算。遇有偏轴线时，应将轴线移为中心线计算。,（2）砖基础断面面积,砖基础断面面积基础墙厚度（基础高度十大放脚折加高度）或,砖基础断面面积基础墙厚度基础高度十大放脚折算面积,基础高度：大放脚底面至基础顶面（即分界面）的高度。,【例】标准砖四层不等高放脚，如图所示(a)所示，计算：大放脚折算断面面积及折加高度。,标准砖四层不等高放脚,【解】四层不等高放脚断面A、B两部分叠加为矩形，如图(b)。,b=0.06254=0.25(m),H=0.1263+0.0632=0.504(m),大放脚折算断面积 =A+B=bH=0.250.504=0.126(),方法一、基础放脚折算为断面面积,V,L,S,砖基础,L,（S,基础墙,S,大放脚）,S,基础墙,基础墙厚基础墙高,例：标准砖四层不等高放脚，如图所示，已知砖基础长度为50m，基础墙厚1.5砖，计算砖基础的工程量。,折算面积法,0.00,900,解,：,V,L,（S,基础墙,S,大放脚,）,50,（,0.90.365+0.126,）,方法二、基础放脚折算为折加高度,V,L,S,砖基础,L,（S,基础墙,S,大放脚）,S,基础墙,基础墙厚基础墙高,0.00,则,V,L,（S基础墙 S大放脚）,L,基础墙厚（H基础墙 H大放脚折算）,例：标准砖四层不等高放脚，如图所示，已知砖基础长度为50m，基础墙厚1.5砖，用折加高度法计算砖基础的工程量。,折加高度法,0.00,900,解,：,V,L,基础墙厚（H基础墙 H大放脚折算）,500.365（0.9+0.345）,注：应扣除或不扣除的体积,。,应扣除：单个面积在 03m,2,以上孔洞所占体积，砖基础中嵌入的钢筋混凝土柱（包括独立柱、框架柱、构造柱及柱基等）、梁（包括基础梁、地圈梁、）过梁。,不扣除：基础大放脚T形接头的重叠部分，嵌入的钢筋，单个面积在 03m,2,以内的孔洞。,应并入：附墙垛基础宽出部分的体积。,5、砖柱砖基础,砖柱砖基础由基础部分柱身与大放脚组成,6、,矩形砖柱柱基工程量计算,：,V=ABH+V,放,A、B,矩形砖柱截面的长宽尺寸,(m),H,矩形砖柱砖基础高度。自矩形砖柱砖基础大放脚底面至砖基础顶面（即分界面）的高度,。,V,放,矩形砖柱柱基大 放脚折算体积,。,标准砖柱基大放脚折为体积表,（一）,矩形砖柱,两边之和,（砖数）,大放脚层数（等高）,二,三,四,五,六,3,0.0443,0.0965,0.1740,0.2807,0.4206,3.5,0.0502,0.1084,0.1937,0.3103,0.4619,4,0.0562,0.1203,0.2134,0.3398,0.5033,4.5,0.0621,0.1320,0.2331,0.3693,0.5446,5,0.0681,0.1438,0.2528,0.3989,0.5860,5.5,0.0739,0.1556,0.2725,0.4284,0.6273,6,0.0798,0.1674,0.2922,0.4579,0.6687,6.5,0.0856,0.1792,0.3119,0.4875,0.7150,7,0.0916,0.1911,0.3315,0.5170,0.7513,8、砖柱基及柱子定额套用,砖基础,（,3-1,）,砖柱,（,3-27,、,28,、,29,）,设计砂浆种类、强度等级与综合基价不同时，可以换算,。,例:某工程砖柱尺寸如图所示,用M5水泥砂浆砌筑标准粘土砖，共20根。试计算砌筑工程清单项目费(不计脚手架),。,解,:,1,.,砖基础,（,3-1,）,工程量,=(A,B,H+V,放,),20,=(0.49,0.3651+0.1937),20=7.45,m,3,3-1=2516.79,元,/10,m,3,清单项目费,1=2516.797.45/10=1875.01,元,2.,砖柱,（,3-27,）,工程量,=0.490.365(5.1-1)20,=14.67,m,3,(3-27),换,=(3-27)+2.28(144.09-153.39),=3041.11,元,/10,m,3,清单项目费,2=3041.1114.67/10,=4461.31,元,3.,小计,：,1+2=1875.01+4461.31=6336.32,元,7、墙基防潮层,010301001,（3-4）,工程量按墙基平面面积计算。,即S,L,宽度,L：外中内净,基防潮层，是位于室内地面垫层标高处，沿墙身平面设置的防水砂浆层，其厚度一般为20mm，材料为水泥砂浆加入一定数量的防水粉拌和而成。设置墙基防潮层的主要目的是防止潮气向上进入墙身，对墙体造成硝化侵蚀。,三、现浇混凝土与钢筋混凝土基础：,1、常见的混凝土基础有：独立基础、杯形基础、带型基础、满堂基础、箱形基础、桩基础、设备基础等。在混凝土基础中设计配置钢筋时，便成为钢筋混凝土基础。,现浇混凝土基础，按设计图示尺寸以体积计算,。不扣除构件内钢筋、预埋铁件和伸入承台的桩头所占体积。,混凝土基础混凝土强度等级如和设计不符，可以调整；现场搅拌混凝土可按相应子目计算现场搅拌加工费；若为钢筋混凝土基础，则钢筋另行计算。,2、独立基础,：,（4-4）（4-5）,基础与柱子的划分：以柱基上表面为分界。,V的计算：,VABH,2,V四棱台,V四棱台,H（S,上,S,下,4S,中,）/6,整理得：,VabAB,（aA）（b+B）H,1,/6,H,1,H,2,A,B,a,b,3、条形基础：,A、独立基础与条形基础的划分：,独立基础,（,一根、两根柱子）,条形基础（三根及以上柱子）,B、综合单价布置情况,（4-1）（4-3）,有梁式与无梁式的区分：,C、工程量的计算：,VS,L+V,T,L：外中内净,其中,V,T,bHL,T,（2bB）h,1,L,T,/6,注：式中b、B、h1、H、L,T,如图所示,V带型基础工程，m,3,；,S带型基础断面面积，m,2,L带型基础长度。,外墙基础长度，按带型基础中心线长度，,内墙基础长度，按带型基础净长线长度,(即，长度算至丁字相交基础的侧面)，m,V,T,-T形接头的搭接部分的体积。,内墙基础中心线,内墙基础净长线,4,、杯形基础,工程量外形体积一杯芯体积,V1+V2+V3-V4,V3,V2,V1,V4,注：,1、,综合单价010401006（4-12）砼强度可换算,2、脖高1m时，高脖部分套现浇砼柱，其余套杯型基础。,5、满堂基础：,A、综合单价布置：,010401003（4-6）（4-7）,有梁式与无梁式的区分：,B、V计算:,有梁式：有凸出板面的梁。与柱子划分以,梁,的上表面为界；,有梁式：VV,底板,V,梁,无梁式：无凸出板面的梁。与柱子划分以,板,的上表面为界；,无梁式：VV,底板,6、箱形基础：,底板：VS,底板,底板厚,（4-6）（4-7）,顶板,：,VS,顶板,顶板厚,（4-33）（4-37）,内柱:VSH,（4-14）（4-19）,墙：V墙厚墙长墙高,（4-29）（4-32）,地下室楼梯：并入主体楼梯工程量内计算。,7、桩承台：,（4-10）（4-11）,独立桩承台（4-11)：12根柱,带型桩承台（4-10)：2根以上柱,满堂桩承台使用满堂基础综合单价。,V按图示体积计算。,某车间杯形基础共10个（如图），混凝土强度等级C20(40)（32.5水泥）,求杯形基础的清单项目费。（现场搅拌混凝土）,例 RC基础尺寸如图，一般土，余土用翻斗车运出，运距200m，地面面层厚度10，试计算基础工程清单项目费。（不计钢筋费用）,1,对于一般建筑物的基础垫层，在施工时均应支模板，以确保工程质量。,2 综合单价子目内未考虑挖土工作面和放坡应增加的费用，增加土方工程量的费用应考虑在综合单价内。,3,对于砼带型基础，当截面为梯形或有凸梁时，在丁字接头处少算的部分应补上。,无梁梯形截面，每个接头增加,体积V,1,=L,T,h,1,(2b+B)/6.其中，,L为搭接长度，h,1,为梯形部分,高度，b为梯形上部宽度，B为梯形下部宽度。有凸梁的梯型截面，每个接头除应增加V,1,外，还应增加V,2,的体积，V,2,=Lbh,2,.其中h,2,为梁凸起高度。本题只有V,1,共4个丁字接头。,4 本题砖基础应视为一层大放脚，折算面积查表为,0.01575。,5 地圈梁应执行圈梁定额子目，不进行换算。,6 室内回填土工程量等于室内净面积乘以填土厚度以立方米计算。,某住宅工程基础平面如图所示，一般土，室外地坪-0.3m，混凝土基础垫层采用C15(40)支模浇筑，钢筋混凝土基础采用C20(40)混凝土，砖基础采用M7.5水泥砂浆砌筑。试计算平整场地、人工挖沟槽、混凝土基础垫层、钢筋混凝土基础、砖基础的清单项目费（暂不计钢筋费用）。,如右图所示，C20(40)钢筋混凝土独立基础（共30个），一般土、C15 混凝土垫层施工需支模板，试计算人工挖土、垫层、独立基础、基础回填土的清单项目费。,谢谢！,
