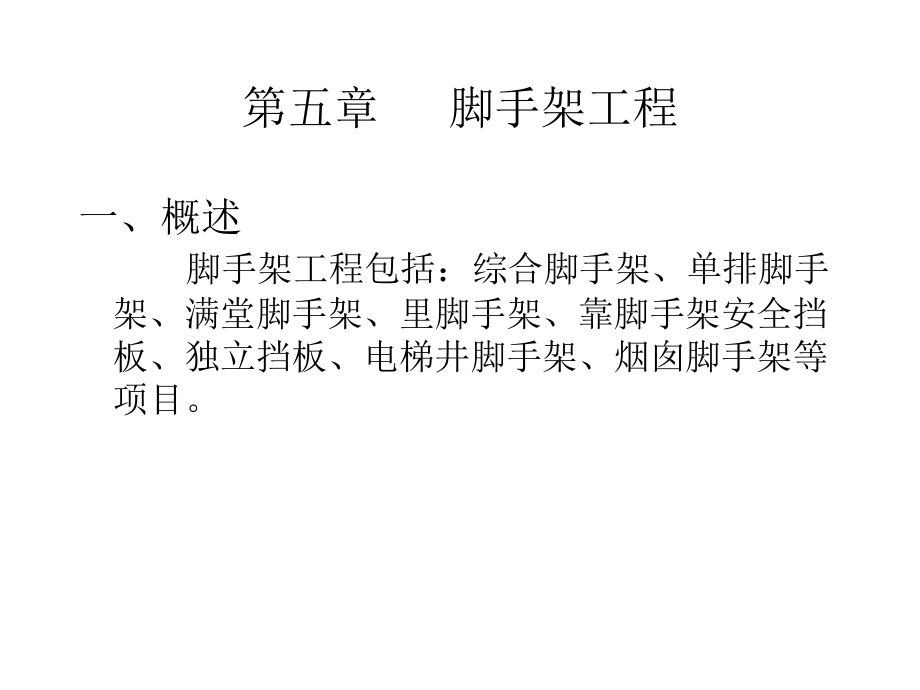

第五章-脚手架工程.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章 脚手架工程,一、概述,脚手架工程包括：综合脚手架、单排脚手架、满堂脚手架、里脚手架、靠脚手架安全挡板、独立挡板、电梯井脚手架、烟囱脚手架等项目。,二、分类,1、按用途分：,（1）外脚手架：,综合脚手架（双排脚手架）：是指沿建筑物外墙外围搭设的脚手架，主要用于外墙砌筑，捣制外轴线柱及外部装饰。,单排脚手架：是指外墙局部的个别部位和个别构件、构筑物的施工（砌筑、砼墙、柱浇捣、装修）、安全所需搭设的脚手架。,（3）里脚手架：搭设在建筑物内部供各楼层内墙体砌筑和墙面抹灰使用的架子。包括：外墙内面装饰、内墙砌筑及装饰、外走廊及阳台的外墙砌筑与装饰脚手架、走廊柱、独立柱的砌筑与装饰、现浇砼柱、砼墙结构及装饰。,（2）满堂脚手架：是指为满堂基础的施工、室内天棚的安装、装饰抹灰等而搭设的一种架子。,（4）电梯井脚手架,（5）烟囱脚手架,（6）靠脚手架安全挡板,（7）独立安全防护挡板等,3、按搭设形式分：单排脚手架、双排脚手架（即综合脚手架）,2、按材料分：有钢管脚手架、竹木脚手架,三、工程量计算规则：,（一）综合脚手架工程量=L H,L外墙外边线的凹凸（包括凸出阳台）总长度,H墙高，从室外地坪至外墙的顶板面或檐口的高度（包括女儿墙、不扣门、窗等洞口）,注意：,总长度不包抹灰厚度,套步距为H的单价，屋面楼梯间、水池、电梯机房等的脚手架工程量应并入主体工程量内计算（即不另列项）套相应步距子目。,当建筑物的层数和高度不同时，应分别计算。,1、上层外墙或裙楼有缩入的塔楼者，工程量分别计算，但套用定额步距的高度由设计外地坪至塔楼顶面计算。,2、多层建筑中，上层飘出的，按最长一层的外墙长度计算综合脚手架，下层缩入部份，按围护面垂直投影面积，套相应高度的单排脚手架。,（二）单排脚手架：按围护垂直投影面积计算，门、窗、洞口的空洞面积不扣除。,须注意的问题：,1、多层建筑中，上层飘出，下层缩入部份，按围护面垂直投影面积，套相应高度的单排脚手架；,2、围墙脚手架按设计外地坪至围墙顶高度乘以围墙长度以面积计算，套相应步距的单排脚手架。围墙双面抹灰的，增加一面单排脚手架，即计二次单排脚手架。,3、建筑面积计算范围外的独立柱、柱高超过1.2m时，按柱身周长加3.6m后乘以高，套单排脚手架，在外轴线上的附墙柱的脚手架已综合考虑。,（三）满堂脚手架：,天棚装饰（包括抹平扫白）楼层高度超过3.6m时，计算满堂脚手架。,工程量：按室内净面积计算。,高度在3.6m5.2m，按满堂脚手架基本层计算，超过5.2m每增加1.2m按增加一层计算，不足0.6m不计。,（四）里脚手架：,工程量：楼层高在3.6m以内按各层建筑面积计算。在有满堂脚手架搭设部份，里脚手架按该部份建筑面积的50%计算。,层高超过3.6m，每增1.2m按调增子目计算，不足0.6m不计算。,（五）靠脚手架安全挡板,建筑物高度在9m范围内不计安全挡板，在9m18m计算一层，以后每增加9m计一层。,工程量：,每层安全挡板工程量=（建筑物外墙的凹凸面的总长度+16m）2m,注意：,安全挡板套算高度，如搭设一层，按综合脚手架高度步距计算；搭设二层及以上时，按综合脚手架高度套低一级步距计算,。,
