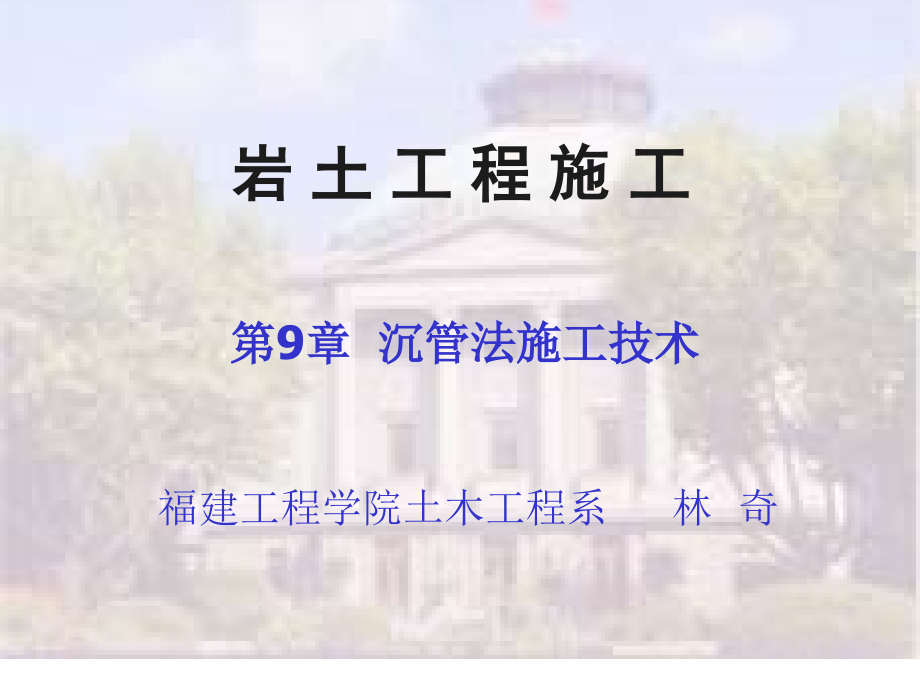

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,岩 土 工 程 施 工,福建工程学院土木工程系 林 奇,第9章 沉管法施工技术,9.1 概述,水底隧道的施工方法：,围堤明挖法、矿山法、气压沉箱法、盾构法以及沉管法。,世界上第一条沉管铁路隧道建于1910年，穿越美国Michigan州和加拿大Ontario省之间的Detroit河；,沉管法是十九世纪五十年代起普遍应用,如今共有100多座沉管隧道。,二十世纪50年代解决了,两项关键技术,水力压接法和基础处理,，沉管法已经成为水底隧道最主要的施工方法，尤其在荷兰。,我国现有6条沉管法隧道：上海金山供水隧道，另外5条在宁波（宁波甬江水底隧道）、广州（广州珠江水底隧道）、香港（香港西区沉管隧道、香港东区沉管隧道）和台湾。,9.1 概述,沉管法原理,沉管法亦曾称作,预制管段沉放法,；,先在隧址以外的,预制,场制作隧道,管段,，两端用临时封墙密封，制成以后用拖轮,拖运到隧址,指定位置上。,预先在设计位置处，,挖好水底沟槽,。待管段定位就绪后，往管段中,注水加载,，使之下沉，然后将沉设完毕的管段在,水下连接,起来，覆土回填，完成隧道，此之谓“沉管隧道”。,管段制作方式（截面形式）,沉管隧道有圆形和矩形两类，其设计、施工及所用材料有所不同。,（1）圆形沉管隧道（船台型）：,这类沉管内边均为圆形、外边则为圆形、八角形或花篮形，多半用钢壳作为防水层；,（2）矩形沉管隧道（干坞型）：,在每个断面内可以同时容纳28个车道，矩形断面的空间利用率较高，,圆形沉管、矩形沉管,9.2 管件制作,1、临时干坞的构造与施工,临时干坞的深度应保证管段制作后能顺利地进行安装工作并浮运出坞。,大型干坞常用土围堰或钢板桩做坞首。,9.2 管件制作,2、钢筋混凝土矩形管段制作,防水性及抗渗性要高。,重度控制要严格（重度超过1%以上，管段就浮不起来。,均质性要求。,施工缝及变形缝的处理要慎重。,9.2 管件制作,3、封墙,封墙材料：木材、钢材或钢筋砼；,封墙上需设排水阀、进水阀及出入人孔。,4、检漏及干舷调整,干坞灌水检漏。,调整压载水的重量，使干舷达到设计要求。,干舷,管段在浮运时，为了保持稳定，必须使管顶面露出水面，,其露出高度称为干舷。,具有一定干舷的管段，与风浪后产生反向力矩，保持平衡。,干舷的高度应适中，过小则稳定性差，过大时沉设困难。,浮力设计,时，按照,最大混凝土容重、最大混凝土体积和最小河水的比重,来计算干舷。,9.3 管段沉放,沉放方法：,吊沉法（分吊法、扛吊法、骑吊法）,拉沉法,1)分吊法,24艘起重船或浮箱,浮筒吊沉法,浮箱吊沉法,2）扛吊法,最主要的大型工具就是四艘小型方驳；,3）骑吊法 SEP,4）拉沉法,1拉合千斤顶；2拉沉卷扬机；3拉沉索；4压载水,9.3 管段沉放,管段沉设作业：,准备工作,浮运,管段就位,管段下沉（初次下沉、靠拢下沉、着地下沉）,水上交通管制,9.4 水下连接,早期采用灌筑水下混凝土施工法；,二十世纪五十年代末，加拿大的台司隧道采用,水力压接法,。,用水力压接法进行水下连接的主要工序是：,对位拉合压接拆除端封墙,对位,连接前,连接后,9.5 管段接头,管段接头的构造，主要有刚性接头和柔性接头两种。,9.5.1刚性接头,刚性接头系于水下连接（不论采用何法）完毕后，于相邻两节管段端面之间，沿隧道外壁（二侧与顶、底板）以一圈钢筋混凝土连接起来，形成一个,永久性接头,。,刚度较大，但沉降不匀易开裂渗漏。,“先柔后刚”,9.5.2柔性接头,主要是利用水力压接时所用的,胶垫,，吸收变温伸缩与地基不均匀沉降所致角变，以消除或减小管段所受变温或沉降应力。,9.6 接缝管段处理与防水措施,9.6.1变形缝的布置与构造,沉管结构,一般都是二次浇筑，常易发生收缩裂缝。不均匀沉降等影响也易致管段开裂。,变形缝,每节管段分割成若干节段，一般为1520m左右。,变形缝须满足,1.能适应一定幅度的线变形与角变形。,2.在浮运、沉设时能传递纵向弯矩。,外排纵向钢筋全部切断。而内排纵向钢筋则暂时不予切断，待沉设完毕后再将跨越变形缝之内排纵向钢筋，全部切断。,3.在任何情况下能传递剪力,变形前后均能防水，,台阶形变形缝,1,沉管外侧；,2,沉管内侧；,3,卷材防水层；,4,钢边橡胶止水带；,5,沥青防水；,6,沥青填料；,7,钢筋混凝土保护层,9.6.2止水缝带,普遍的是橡胶止水带和钢边橡胶止水带。,1)橡胶止水带,橡胶止水带可用,天然橡胶,（含胶率）70）制成。亦可用,合成橡胶,（如氯丁橡胶等）制成。,橡胶止水带的寿命,潮湿、无日照及温度较低 等环境理想。,地下工程中的橡胶止水带的耐用寿命应在六十年以上。,经老化加速实验亦可断定其安全年限超过100年。,形式：,均由本体与锚着部两部分组成;,变形缝的张开度、本体部的宽度。这两个因素共同决定着止水带所受拉力。,2)钢边橡胶止水带,钢边橡胶止水带，系于橡胶止水带两侧锚着部中加镶一段薄钢板，其厚度仅0.7mm左右，初于荷兰的凡尔逊（Velsen,1957）。,9.6.3管段外壁的防水措施,沉管外防水和沉管自防水两类;,外防水包括了,钢壳，钢板防水，卷材防水，涂料防水,等不同方法；,自防水主要是采用防水混凝土。,9.6.4钢壳与钢板防水,在沉管的三面（底和二侧）甚至四面（包括顶面）用,钢板包覆,的防水;,耗钢量大、焊缝防水可靠性不高、钢材防锈问题仍未切实解决;,9.6.5卷材防水,用胶料粘结多层沥青类卷材或合成橡胶类卷材而成的,粘贴式（亦称外贴式,）防水层。,均用浇油摊铺法粘贴;,卷材粘贴完毕后，须在外边加设保护层。,9.6.6涂料防水,施工工艺较繁，施工操作工程中会造成,“起壳”，,无法补救；,抗拉伸能力较差。,9.7 沉管基础,在水底沉管隧道中，因作用在沟槽底面的荷载，不因设置沉管而有所增加，相反，却有所减小。,9.7.1 沉管基础受力,9.7.2基础处理垫平,沉管隧道的基础处理方法，大体上分为,先铺法和后填法,两大类；,先铺法有,刮砂法，刮石法,等；,后填法有,灌囊法，压浆法，压砂法,等。,1)先铺法,先铺法实际上是利用,刮铺机,将铺垫材料（砂或石）设置成平整的垫层。,1,方环形浮箱；,2,砂石喂料管；,3,刮板；,4,砂石垫层（,0.6-0.9,m,）；,5-,锚块；,6,沟槽底面；,7,钢轨；,8,移形钢梁,2）后填法,在后填法中，安设水底,临时支座，,临时支座大多数为道渣堆上设置钢筋混凝土支承板，也可以采用短桩简易墩。,灌砂法,喷砂法,灌囊法,压浆法,压砂法,2）后填法,（1）、灌砂法（2）、喷砂法,1,预制支承板；,2,喷砂台架；,3,喷砂管；,4,喷入砂垫层,（3）、灌囊法,灌囊法系于砂、石垫层面上用砂浆囊袋将剩余空隙切实垫密。,空囊下沉，水面灌注混合砂浆。,防止顶管，需严密观测。,（4）压浆法 压砂法,隧道内部用通常的压浆设备，经预埋在管段底板上带,单向阀的压浆孔，向管底空隙压注混合砂浆。,9.7.3软弱土层上的沉管基础,一般的解决办法有：,（1）以粗砂置换软弱土层；,（2）打砂桩，并加荷预压；,（3）减轻沉管重量,（4）采用桩基。,沉管隧道中，群桩的桩顶标高不等；,采取措施以使各桩能均匀受力：,水下混凝土传力法；,灌囊传力法；,活动桩顶法,1,钢管桩；,2,桩靴；,3,水泥浆；,4,活动桩顶；,5,预制混凝土桩；,6,导向管；,7,尼龙布囊；,8,灌水；,9,压浆管,
