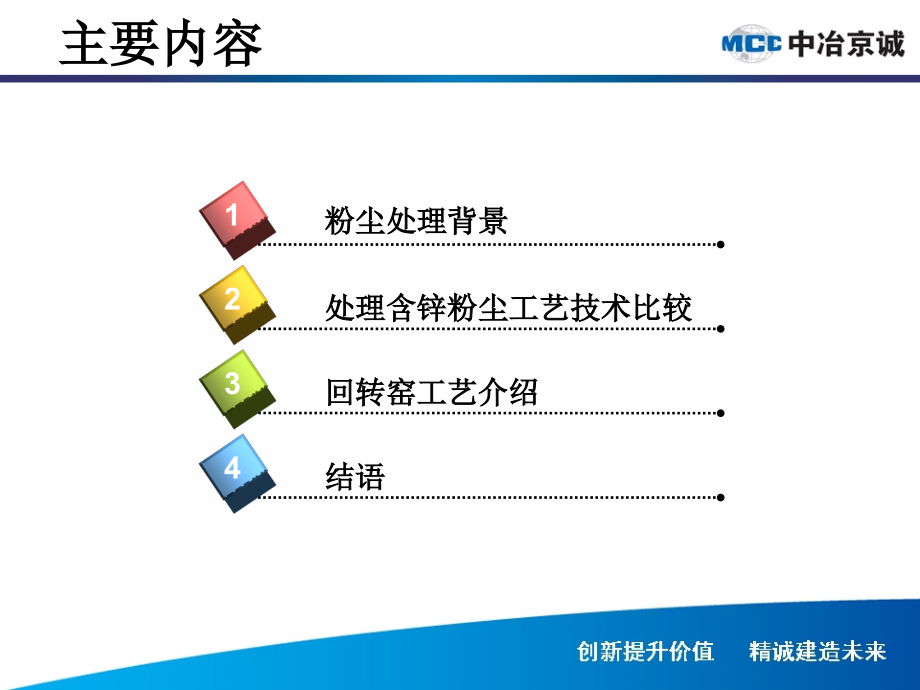

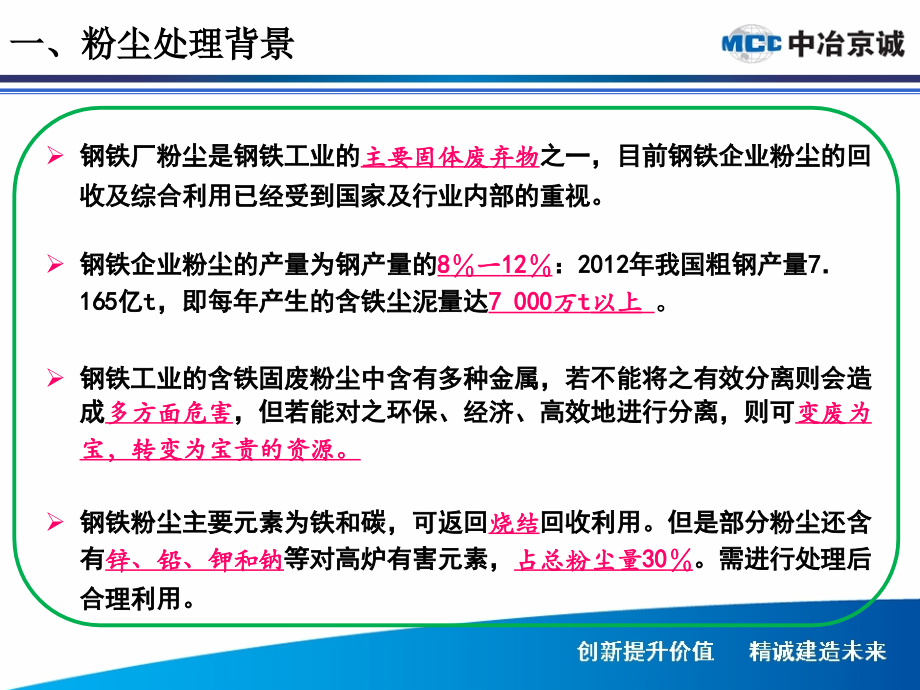

单击此处编辑母版标题样式,4,粉尘处理背景,1,2,3,处理含锌粉尘工艺技术比较,回转窑工艺介绍,结语,主要内容,钢铁厂粉尘是钢铁工业的,主要固体废弃物,之一，目前钢铁企业粉尘的回收及综合利用已经受到国家及行业内部的重视。,钢铁企业粉尘的产量为钢产量的,8,一,12,：,2012,年我国粗钢产量,7,165,亿,t,，即每年产生的含铁尘泥量达,7 000,万,t,以上,。,钢铁工业的含铁固废粉尘中含有多种金属，若不能将之有效分离则会造成,多方面危害,，但若能对之环保、经济、高效地进行分离，则可,变废为宝，转变为宝贵的资源。,钢铁粉尘主要元素为铁和碳，可返回,烧结,回收利用。但是部分粉尘还含有,锌、铅、钾和钠,等对高炉有害元素，,占总粉尘量,30,。需进行处理后合理利用。,一、粉尘处理背景,Zn,在,907,度挥发，上升后冷凝沉积于炉墙，使,炉墙膨胀，破坏炉壳。,Pb,易还原，密度大，与铁分离沉于炉底，,破坏炉衬,，铅蒸汽在上部循环积累，,形成炉瘤,，破坏炉衬。,K,、,Na,易挥发，在炉内循环累积，,造成结瘤，降低焦炭和矿石的强度。,随着高炉的大型化、入炉矿品位的降低、含锌废钢的使用增多、生态文明的法制化，,含锌尘泥的处理及合理利用,是急迫的问题。,有效处理含锌尘泥，在实现回收减排的同时，可有效回收锌资源，具有很好的,经济效益和环境效益。,一、粉尘处理背景,高炉煤气除尘灰,高炉袋式除尘灰,高炉煤气泥浆,转炉二次除尘灰,转炉煤气泥浆,炼钢精炼除尘灰,连铸水处理污泥,轧机地坑泥浆,烧结机头除尘灰,烧结电除尘灰,一、粉尘处理背景,铁矿石,烧结机,高炉,转炉,连铸,轧机,一、粉尘处理背景,返回烧结,生产钾盐,？,DK,小高炉工艺,二、处理含锌粉尘工艺技术比较,OXICUP,竖炉工艺,转底炉工艺流程,回转窑工艺流程,处理含锌粉尘工艺技术比较,项目,DK,小高炉,OXICUP,竖炉,RHF,转底炉,回转窑,（简化版）,原料,钢铁厂粉尘,钢铁厂粉尘,钢铁厂粉尘,钢铁厂粉尘,原料处理,混匀,-,烧结,-,破碎,混料,-,压块,100150mm,烘干,-,混匀,-,造球,820mm-,干燥,粉料入窑,本体设备,原料：烧结矿,燃料：焦炭,+,喷煤,冶炼时间：,5h,原料：烧结矿,燃料：焦炭,+,喷煤,冶炼时间,1.5h,还原温度：,10001400,度,回旋区温度：,2200,度,原料：球团,；,传热：辐射,；,还原不用焦炭,还原温度：,1200,度,冶炼时间：,1520min,还原温度,10001300,度,冶炼时间：,3050min,脱锌率,90%,90%,90%,90%,产品,铁水,铁水,金属化球团,铁精粉,/,还原铁粉,产品金属化率,7080%,可控,产品用途,铸造,、,炼钢,铸造、炼钢,高炉,、,转炉,、,电炉,烧结,业绩,德国：杜伊斯堡,太原钢铁公司,2,座,85m3,2,用,1,备。,日照钢铁,1X20,；,莱芜钢铁,1X30,；,马鞍山,1X20,；,沙钢,1X30,较多,投资,处理,20,万吨,/,年：投资,1.2,亿。,处理,20,万吨,/,年：投资,2.3,亿，制块大于,50%,。,处理,30,万吨,/,年：投资,约,2,亿,较少,三、回转窑工艺介绍,该工艺主要目的是对高炉除尘灰的,脱锌处理,，实现高炉炉尘的回收利用。利用回转窑对粉尘进行焙烧和还原处理，通过烟气处理回收烟气中的,锌等,元素，实现高炉灰的,再资源化,；通过对炉渣处理，可回收铁元素。,典型的回转窑综合处理含锌粉尘工艺可以分为三个系统：回转窑直接还原系统、锌焙砂处理系统、窑渣选铁系统。,三、回转窑工艺介绍,1,、将除尘灰与还原剂,按一定配比混合,后，加入回转炉内。,2,、回转炉挥发反应区温度为,1100,1300,，排出烟气温度为,400,，原料中金属,锌、铅、锡,等被还原，进入气相中并被氧化成氧化物，,随后进入烟尘处理系统,收集。,3,、窑渣水碎后送,炉渣处理系统,。,三、回转窑工艺介绍,三、回转窑工艺介绍,回转窑处理含锌粉尘技术探讨,1,）减少窑内结圈,钢铁联合企业建设回转窑处理含锌粉尘工艺，其窑渣产品可以用于烧结工艺，即避免了锌及碱金属对烧结及高炉工序的影响，同时窑渣产品又综合利用，因此，窑渣中铁的金属化率可以不要求，这样可以适当降低回转窑内的还原温度，从而减少窑内结圈现象。,三、回转窑工艺介绍,2,）降低工序能耗,回转窑工序能耗较大，为降低能耗，可以回收窑尾烟气余热，降低工序能耗。以脱锌为主要目的，窑渣产品只是返回烧结工艺配料用，不追求窑渣中铁的金属化率时，可以通过在窑尾末端引入空气，使得金属铁再氧化而提供过程所需要的热量，从而可减少配碳量，降低能耗。,3,）提高产品质量,部分钢铁企业的含锌粉尘，同时还含有一定量的碱金属及卤化物，影响次氧化锌产品质量，可以采用先湿法脱碱金属及卤化物后，再进入回转窑工艺进行还原脱锌。,四、结语,钢铁联合企业产生的尘泥之中含有丰富的铁、碳、锌及碱金属元素，如实现综合回收利用，不仅对钢厂炼铁系统的生产操作有积极益处，同时在节约资源、保护环境方面对社会和企业都有重要意义，因此，建设固废处理设施实现钢铁企业“固废零排放”，越来越受到重视。而选择何种工艺技术，需要与固废种类、产品规划、投资、企业效益以及社会效益综合考虑，而回转窑工艺处理含锌粉尘工艺是中小钢铁企业处理含锌粉尘的理想选择之一。,谢 谢,
