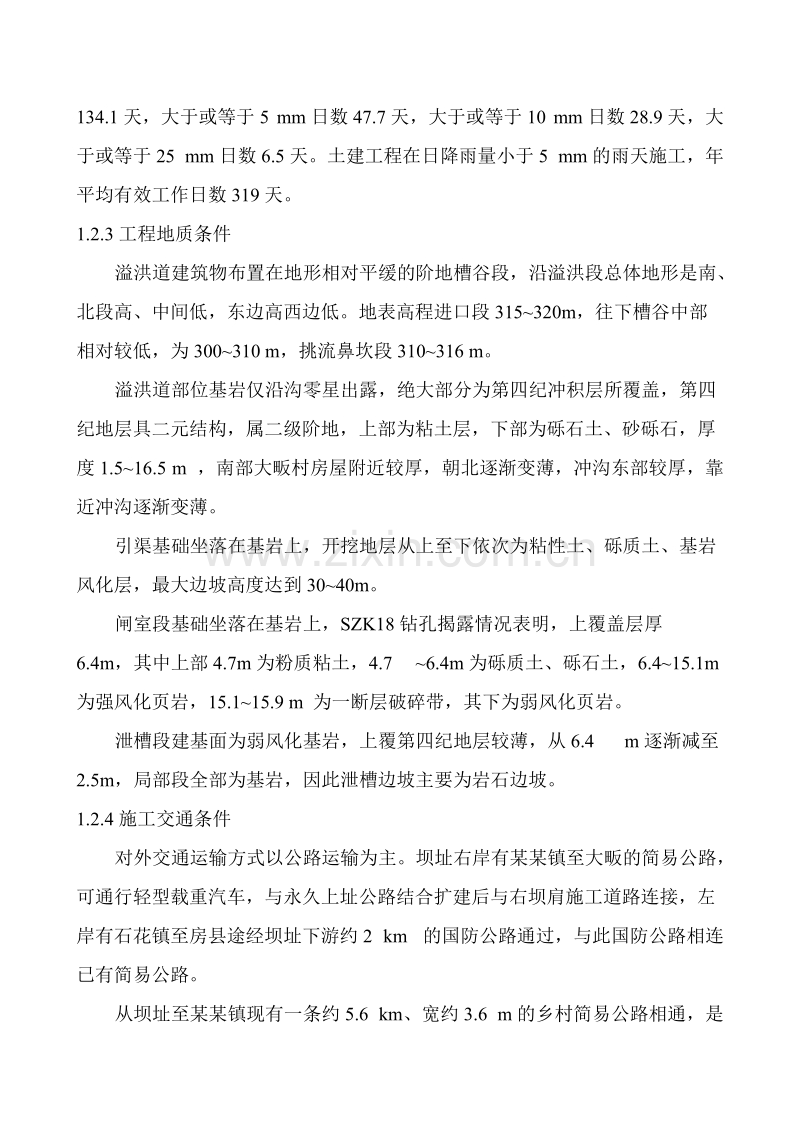

第一章第一章 综合说明综合说明 1.1 工程规模工程规模 1.1.1 工程概况 某某水电站位于湖北省某某县汉江中游右岸支流南河粉青河上，距某某镇 5 Km，距河口 102.4 Km。工程是一个以发电为主，兼有防洪、灌溉、水产养 殖、库区航运的综合利用效益，工程为大(二)型。水库正常蓄水位 315.00m， 总库容达 2.69 亿 m3，电站装机容量 60MW，年发电量 1.792 亿 kW.h。 某某水电站由砼面板堆石坝、右岸溢洪道、右岸引水式地面厂房等组成。 主要建筑物级别为 2 级，次要建筑物为 3 级。 本标段的主要建筑物为溢洪道。溢洪道位于大畈垭口中，两侧地势平缓， 地面高程 300340 m，天然边坡约 1：2。溢洪道由引渠、闸室段、泄槽段和挑 流鼻坎段 4 部份组成。 1.2 施工条件施工条件 1.2.1 水文 根据坝址径流特性资料，全年可分为“枯、平、洪”三期：一般 113 月 为枯水期，46 月为平水期，710 月为汛期。主汛期 78 月多年平均径流量占 全年的 42.8%；枯水期上游来水量减少，靠地下水补给，流量明显下降。 1.2.2 气候特征 某某地区属副热带气候区，气候温和。据某某县气象站记载：月平均最高 气温 36，最低气温-4.7，极端最高气温 42，极端最低气温-15.5，年平 均气温 15.1，多年平均相对湿度 75%，多年平均风速 16m/s。 多年平均降雨量 921.5 mm，最大年降雨量 1197.0 mm，最小年降雨量 711.1 mm，一日最大降雨量 158 mm。多年日降雨量大于或等于 0.1 mm 日数 134.1 天，大于或等于 5 mm 日数 47.7 天，大于或等于 10 mm 日数 28.9 天，大 于或等于 25 mm 日数 6.5 天。土建工程在日降雨量小于 5 mm 的雨天施工，年 平均有效工作日数 319 天。 1.2.3 工程地质条件 溢洪道建筑物布置在地形相对平缓的阶地槽谷段，沿溢洪段总体地形是南、 北段高、中间低，东边高西边低。地表高程进口段 315320m，往下槽谷中部 相对较低，为 300310 m，挑流鼻坎段 310316 m。 溢洪道部位基岩仅沿沟零星出露，绝大部分为第四纪冲积层所覆盖，第四 纪地层具二元结构，属二级阶地，上部为粘土层，下部为砾石土、砂砾石，厚 度 1.516.5 m ，南部大畈村房屋附近较厚，朝北逐渐变薄，冲沟东部较厚，靠 近冲沟逐渐变薄。 引渠基础坐落在基岩上，开挖地层从上至下依次为粘性土、砾质土、基岩 风化层，最大边坡高度达到 3040m。 闸室段基础坐落在基岩上，SZK18 钻孔揭露情况表明，上覆盖层厚 6.4m，其中上部 4.7m 为粉质粘土，4.7 6.4m 为砾质土、砾石土，6.415.1m 为强风化页岩，15.115.9 m 为一断层破碎带，其下为弱风化页岩。 泄槽段建基面为弱风化基岩，上覆第四纪地层较薄，从 6.4 m 逐渐减至 2.5m，局部段全部为基岩，因此泄槽边坡主要为岩石边坡。 1.2.4 施工交通条件 对外交通运输方式以公路运输为主。坝址右岸有某某镇至大畈的简易公路， 可通行轻型载重汽车，与永久上址公路结合扩建后与右坝肩施工道路连接，左 岸有石花镇至房县途经坝址下游约 2 km 的国防公路通过，与此国防公路相连 已有简易公路。 从坝址至某某镇现有一条约 5.6 km、宽约 3.6 m 的乡村简易公路相通，是 工地唯一的对外交通的必经之地。 工程所在地通过某某镇向外辐射的主要公路有：西至十堰市 160 km；南至 某某县城 28 km，至宜昌 250 km；北至石花镇 74 km，与襄渝铁路相连；东至 襄樊市 160 km，与焦枝、汉丹铁路相连，某某至武汉公路里程 493 km；公路 转铁路则为公路 74 km、转铁路 390 km。施工期的一切外来物资均由上述公路 运进。 1.3 合同项目和工作范围合同项目和工作范围 1.3.1 本标段主体工程项目包括 (1)主体工程 1)土建项目 溢洪道工程 引渠土石方开挖及支护 引渠地质缺陷处理 引渠左岸粘土心墙坝坝体填筑料的开采、运输和坝体填筑 引渠左岸粘土心墙坝迎水面砼护坡、背水面块石护坡 引渠左岸砼面板浆砌块石挡墙 引渠右岸砼挡墙 闸室段土石方开挖及支护 闸室段地质缺陷处理 闸室段砼浇筑 闸室段基础固结灌浆 闸室段止排水施工 闸室段坝顶结构及交通设施 闸室段集控楼(含控制室及配电室)施工 泄槽段土石方开挖及支护 泄槽段地质缺陷处理 泄槽段砼浇筑 泄槽段止排水施工 挑流鼻坎段土石方开挖及支护 挑流鼻坎段地质缺陷处理 挑流鼻坎段砼浇筑 挑流鼻坎段止排水施工 挑流鼻坎下游河岸保护 溢洪道安全监测 溢洪道金属结构(一期埋件) 其它 (2)临时工程 1)土石围堰及其防渗工程施工 2)公用道路及其专用道路的维护 3)其它 1.3.3 控制性施工工期控制性施工工期 某某水电站溢洪道工程计划于 2004 年 11 月 20 日开工，2006 年 2 月 20 日 工程竣工。 1.4 标书编制依据及编制原则标书编制依据及编制原则 1.5.1 编制依据 (1)招标文件及补遗。 (2)我公司对施工现场的考察和调查资料。 (3)国家和当地有关政策、法令、法规、标准及条例。 (4)我公司的施工装备、管理能力、技术水平和企业标准。 (5)工程所在地及周边的实际情况。 1.5.2 编制原则 (1)主要施工机械的生产率依据我公司现有设备并结合本工程的施工特点进 行确定。 (2)在满足施工控制性进度和施工强度的前提下，尽可能简化现场布置，压 缩临建工程。 1.6 质量目标和质量体系质量目标和质量体系 对于本标工程，我公司的质量目标是：合格率 100%，优良率 90%以上， 确保优良，争创精品工程，满足业主要求。 在本工程中，我公司有决心、有信心、有能力同业主、监理、设计以及其 它承包人一起，为工程建设达到全优而共同努力。 我公司已通过了 ISO9001 国家标准质量的认证，我公司的质量方针是“科 学管理、信守合同、精心施工、争创优良” 。质量认证的通过，标志着我公司 已建立了一套完整的企业标准，形成了一套完整的质量运行和质量保证体系， 管理层都有明确的质量职责，作业层都树立了良好的质量意识。对于本标工程， 我公司将结合项目法的要求，组建独立的项目部，建立由项目部经理为质量第 一负责人，项目总工程师为实施负责人，项目设质量安全部，各施工单位设专 业质量检查部门的质量管理体系。编制完整详实的施工组织设计和施工作业指 导书，真正把工程质量管理落实到施工全过程中，确保工程质量目标的实现。 我公司是水利水电专业施工企业，国家建设部颁发的土建工程总承包一级 企业，具有完善的管理制度，强大的技术力量，一流的施工队伍，精良的施工 设备，丰富的施工经验。 如果我公司中标，将根据自己已有的经验，学习借鉴国内外先进经验和技 术，组织精干的施工队伍，投入优良的施工设备，严格按项目法组织施工，保 质保量按期完成本标工期，为四川经济发展做出贡献。 第二章第二章 施工总平面布置施工总平面布置 2.1 施工布置原则施工布置原则 2.1.1 根据本工程招标文件提供的施工技术条件、施工环境及工程的特点，结合 现场考察和标前会获得的有关资料，为满足本工程的施工需要，工程施工布置 按以下原则进行。 2.1.2 依据招标文件给定的条件、现场情况及有关规范进行布置。 2.1.3 临建设施的规模和技术指标及容量根据施工总进度和施工强度的需要进行 设计。施工设施的布置在满足施工要求的前提下，尽量做到简单、实用。布置 力求紧凑、合理、管理集中、调度灵活、运行方便、节约用地和安全可靠。 2.1.4 各施工场地及营地均布置在防洪渡汛标准高程以上。 2.1.5 各施工场地及营地均按要求配置足够的环保设施及消防设施。 2.1.6 所有生产、生活设施的布置均体现安全生产、文明施工。 2.1.7 避免施工对公众利益的损害，并考虑为其它承包商提供方便。 2.2 施工条件施工条件 2.2.1 对外交通 对外交通运输方式以公路运输为主。坝址右岸有某某镇至大畈的简易公路， 可通行轻型载重汽车，与永久上址公路结合扩建后与右坝肩施工道路连接，左 岸有石花镇至房县途经坝址下游约 2 km 的国防公路通过，与此国防公路相连 已有简易公路。 从坝址至某某镇现有一条约 5.6 km、宽约 3.6 m 的乡村简易公路相通，是 工地唯一的对外交通的必经之地。 工程所在地通过某某镇向外辐射的主要公路有：西至十堰市 160 km；南至 某某县城 28 km，至宜昌 250 km；北至石花镇 74 km，与襄渝铁路相连；东至 襄樊市 160 km，与焦枝、汉丹铁路相连，某某至武汉公路里程 493 km；公路 转铁路则为公路 74 km、转铁路 390 km。施工期的一切外来物资均由上述公路 运进。 2.2.2 临时场地条件 发包人规划了 6 处弃渣场，施工营地布置在刘家沟，占地 7000m2。 2.2.3 主要材料供应条件 (1)天然建筑材料 1)砂石料 根据招标文件提供资料，本标利用大坝标建成的砂石系统提供砂石料。 2)土料场 粘土料由位于5 料场提供。 页岩料由开挖后符合级配要求的直接填筑。 (2)外来材料 本工程所需的水泥、钢筋、柴油由发包方采购、运输至工地现场，其它材 料由承包人自行负责采购。 2.2.3 水、电供应及施工通信 (1)供水 本工程生活、生产用水取自河水，水质状况良好，符合生产生活用水要求。 (2)供电 发包人在坝址大畈附近建有 35kv 变电所，承包人负责在该位置接线(10kv)， 并负责变压器和其它临时供电设施的架设、安装。 3、施工通信 由承包人与当地电信部门，协商解决通向施工现场的通讯线路和现场的邮 电服务设施，并由承包人与邮电部门签订协议。 2.3 施工场地规划施工场地规划 本标工程施工生活区、仓库、加工厂设置在 A 区，金结设备设置在 B 区， 砼拌合系统、砼预制件厂等设置在 C 区，D 区布置机械停放场。本标临时设施 建筑面积、占地面积汇总见表 2-1。 表表 2-1 建筑面积、占地面积汇总表建筑面积、占地面积汇总表 建筑面积(m2) 序号项目 砖木结构轻型钢屋架 占地面积 (m2) 1砼拌合系统3604000 2综合加工厂902003000 3综合修配厂100501000 4油库2080200 5炸药库30200 6综合仓库8070500 7生活、办公房2000(租用 500)2000 8机械停放厂1000 合计 2680(租用 500)40011900 2.4 施工交通施工交通 本工程施工阶段场内交通道路尽量利用后期永久公路和现有道路。 2.5 风、水、电及通讯系统风、水、电及通讯系统 2.5.1 施工供风 (1)供风量 本标工程施工供风对象主要为基坑土石方开挖、砼拌合系统及砼浇筑等项 目，经初步统计最大供风量为 112m3/min。 (2)供风设备选型 根据本标工程施工用风部位和负荷分布特点，宜采用固定和移动相结合的 供风方式，其一可缩短供风系统临建项目安装工期，其二可减少输气管网的风 压损耗，提高产风设备的利用率。初步拟定移动式空气压缩机 VHP760 型 2 台， 固定式电动 4L-20/8 型 4 台，其布置和功能简述如下： 1)砼拌合系统空压机站 在砼拌合系统施工区内设置一座空压机站，配置有 2 台固定式电动 4L- 20/8 型空气压缩机，为风送水泥设备及拌和站提供风源。 2)右岸空压机站 右岸空压机站配置 2 台 4L-20/8 型固定空气压缩机，为工程土石方开挖及 砼施工提供风源。 施工供风主要设备及材料统计见表 2-5-1。 表表 2-2 施工供风主要设备及材料统计表施工供风主要设备及材料统计表 序 号 名 称型号及规格 单 位 数量备注 1移动式螺杆空气压缩机VHP760 油动台221m3/min，1.2MPa 3固定式空气压缩机4L-20/8、电动台520m3/min，0.8MPa 4无缝钢管DN150mmkm0.8 5无缝钢管DN80mmkm0.6 6无缝钢管DN50mmkm0.4 8高压橡胶软管 40mm km0.6 9临建房简易M2602 座 2.5.2 施工供水 2.5.2.1 水源 河水较为充沛，水质良好，对砼无侵蚀性，是本标施工、生产良好水源， 可直接抽用。 2.5.2.2 供水量 本标工程用水主要由施工用水、生产用水、生活用水和消防用水三大部分 组成，经统计施工高峰期最大用水量为 85m3/h，其中： 1)砼拌合最大用水量为 40m3/h； 2)辅企、生产生活最大用水量为 25m3/h； 3)基坑最大用水量为 20m3/h； 4)消防最大用水量 30m3/h。 2.5.2.3 供水方案 在左坝肩上游河床边设置一座简易浮箱式取水泵站，配置 2 台 IS100-65-2 型离心泵(一主一备)抽水，经 DN150mm 供水主管扬入蓄水池。生活用水在生 活区配置一套小型净水设备，净化生活用水，使用其达到饮用卫生标准。 2.5.2.4 供水管网敷设 各用水区选用枝形管网，采用明暗相结合的敷设方式，供水管尽量沿道路 两旁铺设，穿越道路和生活区的管道暗敷设，其余明敷。 2.5.2.4 其它 施工区的生活污水，可在生活区设化粪池，其它废水可设排水沟就近排放。 在生活区、辅企仓库及易发生火灾地段设置消防栓和卤族灭火器，并配备 专职消防人员，不定期巡视检查消防器材，宣传消防安全知识，增强本标施工 生产人员消防安全意识。并且始终保持消防器材处于良好的待命状态，作到防 患末然。 施工供水系统主要设备及材料统计见表 2-5-2。 施工供水系统主要工程量及设备材料统计表施工供水系统主要工程量及设备材料统计表 表 2-5-2 序号名 称型号及规格单位数量备注 1单级单吸离心泵 IS100-65-2，W=22kW/台 Q=100m3/h、H=50m 台2备用一台 2净水设置JS-400、1m/h套1 3蓄水池400m3座1 4无缝钢管DN150mmkm0.5 5无缝钢管DN100mmkm0.8 6无缝钢管DN80mmkm1.0 7无缝钢管DN50mmkm0.6 8无缝钢管DN25mmkm0.8 9无缝钢管DN20mmkm0.8 10高压橡胶软管 40mm km0.8 11消火栓SX8-1套5 12卤族灭火器待定套10 13化粪池20m3座2 2.5.3 施工供电、照明及通讯 2.5.3.1 电源 发包人已在大畈附近提供有 35kv 变电所，承包人在该位置接线，并负责 变压器和其它临时供电设施的架设、安装。同时自备一台 120kw 柴油发电机组 作为本标施工备用电源。 2.5.3.2 用电负荷 本标施工用电设备的电源均为三相交流 50Hz，用电电压等级分别为 5.3kV 和 0.4kV。其中 5.3kV 用电负荷为 750kVA， 0.4kV 用电负荷为 1700kVA。 2.5.3.5 低压动力电缆的选择与敷设 1、低压动力电缆截面的选择按电压损失来选择，根据发热条件来校验， 同时要满足与保护装置整定值的配合关系。 2、敷设，低压电缆敷设应结合环境条件来考虑，主要采用以下方式： （1）敷设于电缆沟中； （2）沿墙或角钢敷设； （3）穿管敷设于地下。 2.5.3.6 防雷与接地 1)防雷 本标施工运行期供电系统防雷用于保护电动机和电器设备，防止 雷电侵入室内。其接地引下线与被保护设备的外壳及低压零线相连接后共同接 地。为防止发生反击事故，各供电点配电室全部内外的接地装置连成一个整体， 做成环状接地网，不允许出现开口以降低跨步电压和接线电压。 2)接地 各配电室，供电点按规范都要求可靠接地，如果接地体和接地网 干线安装在腐蚀性较强的场所，应根据腐蚀的性质采取热镀锌，热镀锡等防腐 措施或适当加大截面。 2.5.3.7 照明 合理的电气照明布置及照明度是保证安全生产，提高劳动生产率的必要措 施。本标施工期间照明主要有砂石骨料及砼拌合生产系统，坝区施工期间照明、 辅企、生产生活照明及道路照明等。 照明供电网络采用 380/220V 中性点接地的三相四线制系统。电源取自各 低压供电点，配置照明配电箱。灯用电压以 220V 为主，在潮湿易触及带电体， 危险而不便于工作的狭长地点选用 36V 电压。照明线路的敷设按环境条件、安 装操作方便来决定，一般室内照明线路沿墙穿管暗敷设为主，廊道及主要通道 可通过角钢支架明敷，其余采用电缆或绝缘塑料电线明敷。按照规范要求，大 面积照明选用自冷式长弧氙灯，可设置灯塔，其上安装氙灯，公司部照明设备 配备投光灯，各场地照明选用碘钨灯，主要施工道路采用高压钠灯，其余选用 白炽灯泡。施工供电及照明主要设备和材料见表 2-3。 表表 2-3 施工供电及照明主要设备和材料统计表施工供电及照明主要设备和材料统计表 序 号 名 称型号及规格单位数量备 注 1电力变压器S8-10/0.4 630KVA台1 2电力变压器S8-10/0.4 1000KVA台1 3柴油发电机组GF-120kw-400/230V台1 4跌落式熔断器RW4-9.6组14每组 3 只 6kV8 组 5阀式避雷器FS4-9.6组14每组 3 只 6kV8 组 610KV 架空线路LGJ-395 mm2km1.5 710KV 架空线路LGJ-350mm2km0.3 8高压电缆(10kv) VV28-350mm2 km0.15 9高压电缆(6kv) UG-350mm2 km0.8 10梢径电杆 19010000mm 根36 11高压横担75751500mm付52带垫铁 12顶头抱箍 190mm 付36 13悬式瓷瓶XP-10组34每组 2 片 14针式瓷瓶P-10T个90 15高压计量柜(10KV)台3 16低压配电室30m2座3砖混结构 17低压进线柜GGD-2-11台3 18低压出线柜GGD-2-39台12 19功率自动补偿柜GGT1台3 20接地装置套6 21动力电缆(500V)YG-3185+195 mm2km0.4 22动力电缆(500V)YG-395+150mm2km0.6 23动力电缆(500V)YG-325+116 mm2km1.6 24动力电缆(500V)YG-316+110 mm2km4 25电力电缆(500V)VV22-2120 mm2km0.4 26电力电缆(500V)VV22-270 mm2km0.5 27电力电缆(500V)VV22-250 mm2km1 28电力电缆(500V)VV22-216 mm2km1.5 29铜芯聚乙烯绝缘电线BV-500、25 mm2km1.4 30铜芯聚乙烯绝缘电线BV-500、16 mm2km1.0 31铜芯聚乙烯绝缘电线BV-500、10 mm2km3 32铜芯护套线BVV-500、4 mm2km5 33铜芯护套线BVV-500、2.5 mm2km6 34自冷式长弧氙灯220V 、 6KW盏20 35投光灯220V、500W盏50 36碘钨灯220V、250W盏80 37高压钠灯220V、250W盏100 38白炽灯泡220V、60250W盏500 2.5.3.8 施工通讯 (1)施工区内部通讯 与发包人和当地电信部门协商，在本标项目部申请设置 1 台 HJD-20 门空 分制程控电话交换机，各主要办公室、机房、车间、配电值班室、仓库、油库、 生产调度值班室、班组值班室等均装电话分机，形成全工区有线电话网络，并 且监理人和发包人的办公室也各装设一部电话分机，以便直接调度和业务联系。 另外，为了便于施工区内部通信联系，配置 15 部手提式无线对讲机，构 成点对点的通信，以加强生产调度联络。 (2)施工区对外通信 本标工程在施工项目部拟向当地电信部门申请 5 部国内直播电话以实现对 外通讯联络，同时为主要生产、管理人员配备一定数量的移动电话。 施工通讯主要设备及材料见表 2-4。 表表 2-4 施工通讯主要设备及材料统计表施工通讯主要设备及材料统计表 序号名 称型号及规格单位数量备 注 1程控电话自动交换机HJD-20台1 2国内直拨电话单机部5 3有线电话单机部10 4手提式无线对讲机部15 5通讯电缆HYV-20.5(212)km4 2.6 综合加工厂、综合修配厂综合加工厂、综合修配厂 2.5.1 综合加工厂 本标段综合加工厂包括钢筋加工厂、木材加工厂和砼预制件厂。总建筑面 积：砖混结构 90m2，简易房 200m2；总占地面积 3300m2。 2.5.1.1 钢筋加工厂 根据施工进度计划安排，钢筋加工生产能力为 30t/班，两班作业。设钢筋 原材料堆放区，钢筋加工半成品堆放区及厂房区。厂房区内设有值班室、工具 房加工车间。建筑面积：砖瓦结构 30m2，简易房 100m2，占地面积 1500m2。 2.5.2.2 木材、模板加工厂 本工程砼施工以钢模为主，木模为辅，本模板主要用于厂房异型结构，加 工量较小，厂内设有钢模堆放区、木材堆放区和厂房区。厂房区内设有值班室、 工具房、防火设施及加工车间。建筑面积：砖混结构 30m2，简易房 100m2，占 地面积 1000m2。 2.5.2.3 砼预制件厂 根据施工进度计划安排，预制件加工能力为 12m3/班。预制件厂由工具房、 值班室、预制场地组成，建筑面积为 30m2砖混房，总占地面积 800m2。预制件 用钢筋在钢筋加工厂加工，模板以定型钢模为主，砼取自拌合站。 综合加工厂设备配置见表 2-5。 表表 2-5 综合加工厂主要设备配置表综合加工厂主要设备配置表 项目序号设备名称规格型号数量备注 1钢筋调直机GTJ4-4/142 台 2钢筋切断机GTJ5-404 台 3钢筋弯曲机GTJ7-404 台 4对焊机UN1-75、UN1-25各 1 台 5弧焊机BY1-330-14 台 6电动砂轮机3002 台 7氧割设备大中小#各 1 套 8汽车起重机QY25c1 台与其它厂共用 钢筋 加工 9长槽载重车10t1 辆 10木工圆锯MJ2251 台 11木工平面刨MB5041 台 12单面压刨床MB1061 台 木材 加工 13手提木工工具2 套 14平板振捣器2.5Kw3 台 15软轴振捣器508 台 16电焊机VN1-252 台 砼预制 厂 17预应力张拉设备5 台 2.5.2 综合修配厂 综合修配厂包括机械修配车间和加工车间、机械停放场，建筑面积：砖混 结构 100m2，简易房 50m2，总占地面积 2000m2。 2.5.2.1 机械修配车间 机械修配厂主要承担施工土石方机械和运输机械的维护、保养，以及简单 零配件加工。 根据投入本工程的机械设备的型号和台数，需建筑面积：砖混结构 200m2，简易房 100m2，总占地面积 1000m2。设备配置见表 2-6。 2.5.2.2 施工机械停放场 在枯期施工时，施工机械停放在工地合适位置，在汛期施工强度较低，设 备闲置时，停放于该场内，停放场占地面积 1000m2。 表表 2-6 机械修配主要设备配置表机械修配主要设备配置表 项目序号设备名称规格型号数量备注 1车床CW61802 台 2车床C6302 台 3摇臂钻Z351 台 4立钻Z5251 台 5刨床B6901 台 6铣床X63W1 台 7电动砂轮机3002 台 8电焊机BX-330-12 台 9修钎设备2 套 10修理设备3 套 11氧割设备1 套 机械 修配 12充电设备2 套 2.7 金结加工场金结加工场 金结拼装厂主要为主体工程钢结构埋件、闸门的构件存放及拼装场地，布 置房建 60m2，占地面积 1500m2。 2.8 仓储设施仓储设施 本标施工所需的砂石料、水泥、钢筋、木材、模板等堆放随各施工工厂布 置，其它材料设如下仓库存放。 2.7.1 综合仓库 主要存放五金、劳保、电器器材、设备配件等。布置库房 80m2，棚建 70m2，占地 500m2。 2.7.2 油库 油库布置油罐防晒棚 80m2，值班室 20m2，配置 30t 柴油罐 2 个，8t 加油 罐车 1 辆。 2.7.3 炸药库 炸药库位置在进场后与发包方协商。布置有炸药库房、雷管库房和值班室。 炸药库放与雷管库房分开布置，确保有足够的安全距离，炸药存放量 10t，雷 管 2000 发，尽可能做到随买随用。炸药库建筑面积 30m2，占地 200m2。 2.9 生活办公营地生活办公营地 本标段按 700 人住房考虑，需用房 3500m2，拟在施工区自建 2000m2，其 余在附近租用。 2.10 砼生产系统砼生产系统 2.9.1 系统说明 本工程混凝土拌和系统承担 8.05 万 m3砼拌制任务。混凝土拌和系统生产 能力按高峰月混凝土浇筑强度 1.33 万 m3设置。 根据砼拌制工艺流程，系统主要由混凝土拌合站、骨料储运装置、水泥(粉 煤灰)储运装置、外加剂设施、供风装置、供水设施组成。系统占地面积 6000m2。 2.9.2 拌和楼生产能力确定： 混凝土小时生产强度 Q 为： Q =QmaxK/(MN) 式中：Qmax为混凝土高峰月生产强度 Qmax=13300 m3/月， K 为不均衡生产系数 K=1.5 M 为每月施工天数 M=25d N 为每日工作时间 N=20h Q =133001.5/(2520)=40m3/h 2.9.3 设备选型 选一台 HZS90 型拌和站，该拌和站铭牌生产率为：常态混凝土 90m/h，实 际生产能力可达到 6070m/h。 2.9.4 水泥储运 (1)水泥储量 按招标文件规定，水泥由业主提供且供货到工地，承包人负责卸车。胶凝 材料储量按 5 天用量设计： Q 储量=(Qmax/M)Nq 式中：Q 储量为散装水泥储量(T) Qmax 为砼高峰月生产强度 Qmax=13300m3/月， M 为每月工作时间 M=25d N 为储备天数 N=5d q 为每立方米砼水泥用量 q=0.3T/m3 Q 储量=(13300/25)50.3=798T (2)水泥储运 拟选 2 台 350T 钢制水泥罐作为水泥储存装置，另建 60m2水泥库，可储存 水泥 100t，总储量为 800T。袋装水泥粉煤灰运到工地后，人工卸入水泥库房， 经人工拆包后直接倒入水泥库中集灰斗，经螺旋机、射流泵将水泥送入水泥罐， 在水泥罐下安装一条 273mm 筒式螺旋机将水泥送入拌和楼衡量斗后进入拌 和机。 散装水泥罐车将散装水泥运到工地后，接入现场风源将水泥卸入水泥罐， 经水泥罐下安装一条 273mm 筒式螺旋机将水泥送入拌和楼衡量斗后进入拌 和机。 为达到环保的要求，在每台水泥罐顶各安装一台 DX50-28 型除尘器。 2.11.5 外加剂车间 为改善和提高砼性能，建一外加剂车间，建筑面积为 110 m2 ，车间内建 容积各为 7m3溶解池三个，外加剂在池内溶解后，采用三台化工流程泵将外加 剂溶液送入拌和站中外加剂储存器，经衡量后进入拌和机。为使外加剂在池内 充分溶解，在池内埋设高压风管进行风力搅拌均匀。 2.11.6 试验室 为了保证和检测砼质量，在拌和站旁建一试验室，试验室主要由：压力间、 养护间、成型间、化验间、办公室、资料室等构成。主要配置为 200T、100T、60T 万能材料试验机各一台等，试验室建筑面积 160m2。 2.11.7 空压机车间 为满足拌和站、散装罐车卸载(按同时卸二个罐车考虑)、外加剂搅拌、衡 量料仓衡量等用风，在拌和站旁建一空压机车间，建筑面积为 140 m2。拟安装 3 台 4L-20/8 型空压机(其中一台备用)。压缩空气产量为 40m3/min。 2.11.8 系统供、排水及水处理 (1)供水 拌和系统用水点主要为：拌和楼、外加剂、空压机等，在 400t 水池设泵 占接 DN80mm 钢管接入本系统后用支管接入各用水点供水。 (2)排水 混凝土拌和系统废水主要来源于天然降水和拌和机冲洗用水，废水量小， 含粉尘、泥砂量高,在拌和楼旁污水池经沉淀后达标排放，与砂石生产系统共 用污水处理系统。 2.11.9 拌和系统主要设备 拌和系统主要设备见表 2-7。 表表 2-7 拌和系统主要设备表拌和系统主要设备表 2.11.10 拌和系统主要临建工程量 拌和系统主要房屋建筑表 2-8。 表表 2-8 房屋建筑一览表房屋建筑一览表 序号房 屋 名 称建筑面积(m2)备 注 1外加剂房110砖木 2试验室160砖木 3空压机房140砖木 4水泥65砖木 5调度室40砖木 6值班室36砖木 2.11.13 质量安全与环境保护 (1) 质量安全 序 号 名称规格型号 数 量 单 位 单台 功率 (kw) 总功率 备注 1 拌和站 21.51 台HZS90 型拌和站 2 水泥罐 300t2 台 3 粉煤灰罐 200t1 台 4 螺旋机 325mm5 条 6.530 5 胶带机 B=800mm7 条 209 全长 221m 6 空压机 4L-20/82 台 130390 7 气动弧门 6506508 台 8 喷射泵 PB5.03 台 9 清水泵 IS65-50-1252 台 36 10 叶轮给料器 3003006 台 4.511.5 11 化工流程泵 CP50-32-1603 台 5.515.5 1)质量保证措施 建立健全质量保证体系，加强质量管理，强化员工质量意识，牢固树立 质量第一的思想。 实行质量工作责任制，项目部生产经理对筹建及运行工作进行全面管理 和质量控制，质量管理部门指派专人对各项工作进行监督控制。 与监理部门共同搞好质量控制和检查，对施工及运行过程中出现的质量 问题及时与监理和质量管理部门协商解决。 强化工地试验室对混凝土拌和系统监督功效，着重加强： 原材料质量检验(水泥、砂、石、外加剂)，对检验出不合格骨料、胶凝 材料强令退场： 混凝土拌和及拌和物检验(配料称量检查、拌和时间、塌落度、含气量、 系统检查、砂浆实验等)。 生产出混凝土按国家规范要求抽检，有问题及时解决并通知监理和有关 部门。 2)安全保证措施 建立健全安全保证体系，专职安全员在施工现场巡回检查，及时查找隐 患，纠正违章作业。 特殊工种作到持证上岗，在施工中严格按照安全生产操作规程进行作业。 设立专职安全员，对起重、高空作业、人身安全、防火、防漏电等做到 全面检查监督。高空作业要挂置安全网和搭设辅助的安全设施及必要的个人安 全防护。易燃部位配备必要的消防器材。 每班班前进行安全检查，进入施工现场必须配戴安全帽，高空作业必须 系安全带。筹建及运行期间禁止闲杂人员进入作业区。 对易产生噪音的设备，应增设消音设施。 (2)环境保护 拌和系统在生产过程中，对环境易造成污染的环节主要为：胶凝材料输送 过程中产生的粉尘和拌和机冲洗产生的废水，生活产生废弃物。为加强环境保 护，创造一个良好的生存空间，保持可持续性发展，在生产过程中对胶凝材料 的输送采用筒式螺旋机输送，在胶凝材料罐顶安装收尘器，以降低粉尘泄露。 对拌和机冲洗产生的废水，拟在拌和楼旁建一污水处理回收车间，污水经处理 后用于骨料筛分冲洗，废渣经自然沉淀后达标排放。 第三章第三章 施工总进度计划施工总进度计划 3.1 施工总进度编制依据施工总进度编制依据 3.1.1 依据某某水电站溢洪道工程施工招标文件。 3.1.2水利水电工程施工组织设计规范(试行)(SDJ338-89)以及有关企业标准。 3.1.3 部颁及本企业施工定额。 3.1.4 主要施工机械的生产率依据现行定额，结合我公司现有设备的性能和我公 司在类似工程施工中的使用经验进行确定，其生产能力在满足施工进度和强度 的前提下，留有一定富余。 3.2 施工总进度编制原则施工总进度编制原则 3.2.1 严格以招标文件规定的开工、竣工日期以及控制性节点工期为依据，结合 我公司相似工程施工经验，合理安排施工进度，只许提前，不许滞后，确保工 程在合同工期内优质完成。 3.2.2 充分重视和合理安排准备工程的施工进度，为主体工程开工和顺利进行创 造良好的条件。 3.2.3 结合本工程特点对影响总工期的关键项目进行重点研究，尤其是对一期基 坑的开挖和砼浇筑施工、砼浇筑与金属结构安装等各单项工程之间相互关系进 行重点分析研究。力求施工程序合理衔接，充分利用人力、物力资源，优化资 源配置。同时特别注意各工序之间的施工协调，以保证本标内施工干扰最小。 3.2.4 明确工程施工的关键线路，以关键性工程的施工工期和施工程序为主导， 协调安排其它各单项工程的施工进度，以便均衡生产，合理利用资源。 3.2.5 利用先进的机械化手段进行施工。在本工程的土石方开挖、砼浇筑等项目 中均采用先进设备、技术手段进行施工，提高工程质量和生产效率，确保本项 目优质、按期顺利完成。 3.2.6 关键线路上的项目，采用中等强度安排施工时段，为保障关键线路顺利实 现，项目施工时段安排较为充裕，对工程中不可预见的因素留有余地。 3.2.7 主要工程项目施工安排，完全响应标书要求。 3.3 施工进度计划及主要项目强度指标施工进度计划及主要项目强度指标 3.3.1 控制性工期 控制性工期详见第一章有关内容。 3.3.2 施工进度计划 3.3.2.1 施工进度计划见图 3-1。 3.3.2.2 施工进度网络图见图 3-2。 3.3.3 工程主要施工项目强度指标 工程施工主要项目强度指标见表 3-1。 表表 3-1 工程施工主要项目强度表工程施工主要项目强度表 项目单位最高强度 土方开挖万 m3/月2.64 石方开挖万 m3/月4.68 砼浇筑万 m3/月1.33 浆砌石万 m3/月0.88 3.4 施工关键线路及进度计划说明施工关键线路及进度计划说明 3.4.1 施工关键线路 通过进度分析本标关键线路如下： 施工准备工程开工闸室开挖底板及闸墩砼施工渡汛二期厂 房基坑恢复门机安装进水口及尾水段下部砼尾水排架及防洪墙施工进 水口及尾水启闭机安装进水口及尾水门下闸机组安装、二期砼三枯 3 孔 泄洪闸溢流面和闸墩砼施工、金结安装。 3.4.2 进度计划说明 1.由于本标工程临建工程量大，我公司一旦中标将迅速组织人员设备进点， 进点后立即着手筛分、拌合系统的建立。 2.由于一期基坑工程量大、时间紧，为了争取砼施工工期，减小施工强度， 开工后对左岸非溢流坝水面以上部分进行开挖的同时，进行一枯围堰填筑。根 据本工程的特点和施工条件，基坑开挖将在主厂房、泄洪闸同时展开并行作业， 砼施工与开挖搭接作业。 3.考虑到左岸非溢流坝为砼砌条石，一枯施工至汛期常水位后，在一汛继 续施工。 4.一枯施工以 3 孔泄洪闸、二枯左右岸纵向围堰为施工重点安排。 5.进场公路和开关站安排在一汛施工。 5.二枯厂房分三段同时施工，以保发电为中心，以下闸形成厂房自身防洪 体系为目标。 3.5 施工进度保证措施施工进度保证措施 3.5.1 组织管理保证 在工地成立某某水电站溢洪道工程项目部，项目部由从我公司抽调的有经 验、责任心强的工程技术、经营管理、办公行政等各类专业干部组成。选派年 富力强的项目部公司经理，全权负责现场各方面的工作。在全公司范围内组织 有类似工程经验的优秀专业施工厂队组成作业层。在整个工程实施中按项目法 施工，做到统一组织、统一计划协调、统一现场管理、统一物资供应、统一资 金收付。建立健全项目管理机构，明确各部门、各岗位的职责范围，为该项目 配备足够的适合要求的各类专业技术人员。加强现场的思想政治工作和后勤保 障工作，作为搞好现场施工的重要保证，使每个参加施工的职工充满责任感、 荣誉感，发挥出其最大的积极性。 另外设咨询专家和技术顾问组对工程中的重大技术问题进行研究和指导。 3.5.2
