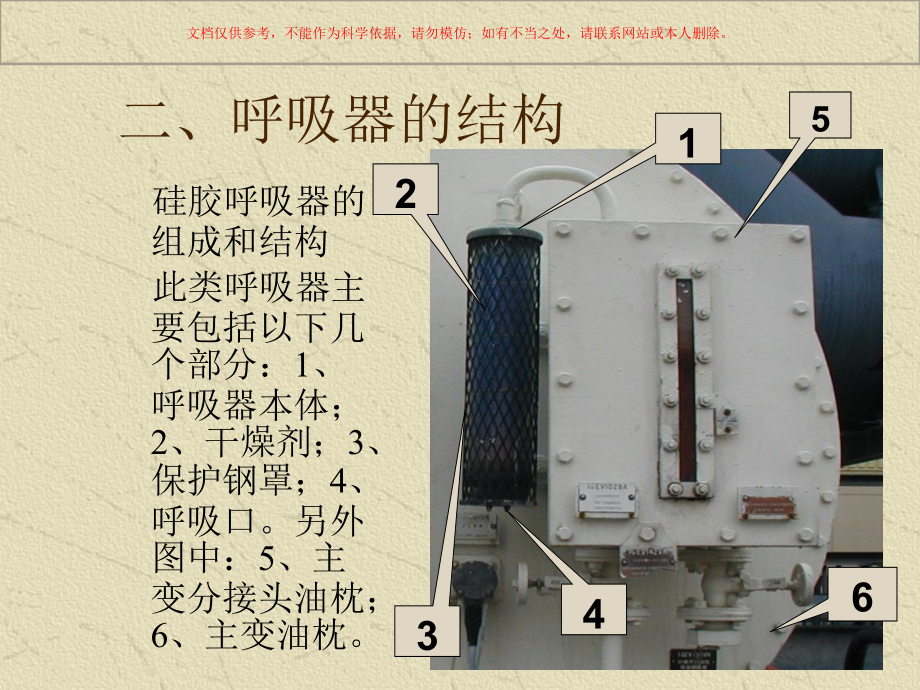

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。,一、概述,当油枕中油位下降时，外部空气先通过呼吸器被干燥后进入油枕;当油枕中的油位上升时，空气通过呼吸器排气管排放出去。呼吸器对进入油枕的空气进行干燥，吸收空气中的水份，是防止变压器的油被污染或受潮。在正常运行时，外部环境温度的变化，或者变压器运行工况发生改变都会造成变压器油温的升高和降低，由于热胀冷缩的原因，变压器内油的体积也相应的发生变化。为使变压器内的压力不发生变化，就要由呼吸器通过呼出和吸入的空气来补偿这种变化。,二、呼吸器的结构,硅胶呼吸器的组成和结构,此类呼吸器主要包括以下几个部分：1、呼吸器本体；2、干燥剂；3、保护钢罩；4、呼吸口。另外图中,：5、,主变分接头油枕；6、主变油枕。,4,3,1,2,5,6,硅胶呼吸器结构图,三、工作原理,当油温上升时，由于油的膨胀致使体积增大，这样油枕上的气空间就会变小压力上升，空气就会通过呼吸器被排出；当油温降低时，由于油的收缩使体积减小，这时油枕内形成负压，外界空气就会被吸入，当然在空气被吸入同时，空气中水份也被呼吸器吸收掉，以保证进入空气是干燥的。,四、硅胶更换工作,硅胶干燥剂的颜色是蓝色，如果发现硅胶变色超过,2/3,应申请更换（准备好标准卡、工作票、修试记录、所需材料）,1.,现场查勘（天气、变色情况、位置情况）,1,）现场安全措施完善无遗漏,2,）对危险点辩识并进行有效的控制及隔离,(,退压板、“在此工作,”,标示牌、安全距离,),2.,开工及办理工作票,1,）办理变电二种工作票，严格按照,国家电网公司电力安全工作规程,和有关规定执行,2,）对人员组织及分工,3,、现场工具、材料准备（活动扳手、白布、硅胶变压器油、塑料布、改刀）,4,、吸湿器的检修（吸湿器外观检查、卸下吸湿器油封罩、卸下吸湿器玻璃罩、检查、清扫玻璃罩、更换吸附剂、更换吸附剂、更换密封垫、固定吸湿器、在油封罩内注入适当变压器油后回装、回收吸附剂）,5,、工作完毕,清理工作现场（油迹清理干净、现场无遗留）做好修试记录、办理工作终结）恢复重瓦斯保护,五、更换运行中变压器呼吸器内硅胶应注意事项,(1),应将重瓦斯保护改接信号,(2),取下呼吸器时应将连管堵住，防止回收空气,(3),在顶盖下面留出,1/5-1/6,高度的空隙,(4),换上干燥的硅胶后，应使油封内的油没过呼气嘴并将呼吸器密封。,附：热虹吸原理,热循环运动被称为热虹吸效应，呼吸器中空气被冷冻，密度变大，而油枕中的空气较热，密度较小，由于温差的存在，变压器中的空气不断流向呼吸器中被冷冻，之后再从呼吸器的底部返回到油枕内。,油枕和呼吸器之间的温差越大，空气在两者之间的循环流动的速度越快。,谢谢！,
