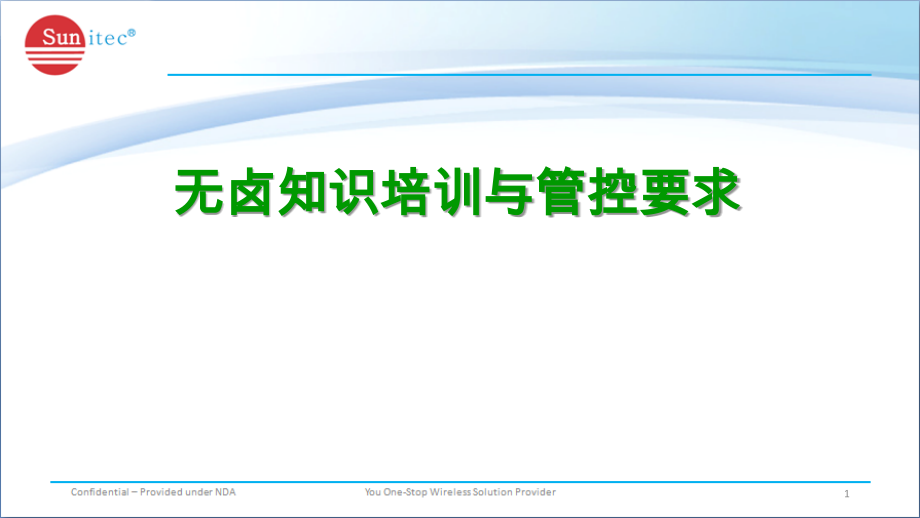

无卤培训与管控要求.ppt

*,1,无卤知识培训与管控要求,目 录,一、卤素简介,二、卤素应用概述,三、为何禁止卤素,四、卤素标准的定义及标识,五、工厂无卤管控要求,2,一、卤素简介,卤素（,halogen,）在元素周期表中列第,A,族，属非金属元素，包括氟,(Fluorine),、氯,(Chlorine),、溴,(Bromine),、碘,(Iodine),、砹,(Astatine),五种元素，元素符号分别为,F(,氟,),、,Cl(,氯,),、,Br(,溴,),、,I(,碘,),、,At(,砹,),，其中砹为放射性元素，因此，常说的卤素是指氟、氯、溴、碘四种元素，,氟,、,氯,为气态，,碘,、砹为固态，溴为液态，,在产品中特别是聚合物材料中通常以有机化合的的形式存在，其也与很多金属类元素形成盐类化合物，比如,NaCl,，,MgBr2,等。,3,卤素,4,卤素在工业上的应用：,多为人工合成的有机化合物，如，溴化阻燃剂、,NaCl,。,优点：,价格低、阻燃性高、易溶解。,一般的功能，作为：,阻燃剂、制冷剂、溶剂化工原料、农药等使用。,使用卤素的例子：,1.,电子零件与材料,2.,塑料，例如产品外壳、,PCB,、,PVC,二、卤素应用概述,5,常用,于,制造塑料,例如聚四氟乙烯,、,铁氟龙,(,PTFE,Telfon),制成氟氯碳化物,像,CFC,（,氟氯碳,）,HCFCs,（,含氢氯氟烃的通称,）,等,作,为,制冷,机,器的冷媒,用作,压缩罐,的,推进剂,例如:,喷漆、美发,用品,氟(,F),聚四氟乙烯是四氟乙烯的聚合物。被美誉为“塑料之王”。聚四氟乙烯广泛应用于各种需要抗酸碱和有机溶剂的,它本身对人没有 毒性，但是在生产过程中使用的原料之一全氟辛酸铵,(PFOA),被认为可能具有致癌作用。,氟化物少量添加于牙膏中，保护牙齿,二、卤素应用概述,6,塑料原材料,PVC,与,氟,结合,制成氟氯碳化物,阻燃剂,及,电,容器油,如,SCCP(C10-13),PCBs,跟甲烷,进行化学,作用,合成四氯化碳,哥,罗,芳,二氯甲烷等,氯仿,类有机溶剂。,氯,(,Cl,),短链氯化石蜡（,C10-13,）,65,70%,主要用作阻燃剂，与三氧化二锑混合使用于聚乙烯、聚苯乙烯等中。,多氯联苯,俗称氯仿，化学名为三氯甲烷，作用于中枢神经，具有麻醉作用，内脏均有损害,PVC,内一些有毒添加剂和增塑剂，可能渗出或气化；部份添加剂会干扰生物内分泌（影响生殖机能），部份可增加致癌风险；焚化,PVC,垃圾会产生致癌的二恶英而污染大气。,二、卤素应用概述,7,色料,照相材料,像,A,gBr,阻燃剂,PBB,s,PBDEs,TBBPA,电路板,溴化,树脂,(Brominated Resin),制造溴化物,如,CHBr,3,应用为灭火剂,溴(,Br),溴化树脂：,大部分基材使用的耐燃剂，干扰脑部发育和甲状腺荷尔蒙，或能致癌。,(,四溴,双,酚,A,),二、卤素应用概述,三溴甲烷,:,别名溴仿,遇碱分解，但在水体中则是高度持久性的化合物，不会被生物降解。特别中饮用水中会长期停留，从而造成危害。,8,二、卤素应用概述,I),阻燃剂,分为,溴系及氯系,溴系阻燃剂主要有,:,多溴联苯,(PBBs),多溴联苯,醚,(PBDEs),四溴双酚,A(TBBPA),及其它,氯系阻燃剂主要有,:,氯化石蜡,SCCP(C10-13),氯化,脂环烃,四氯邻苯二甲酸酐,(TCP),II),其他功用:,润滑剂,或,防腐剂,:多氯,联,苯(,PCBs),多氯化,萘(,PCNs),多氯三,联,苯(,PCTs),电,容器油或,压缩,罐的,溶剂,:多氯,联,苯(,PCBs),氟氯碳化物(,CFCs),在,电子产品,上,卤素,化合物的主要功能,分,为,:,9,二、卤素的一种重要应用,-,阻燃,什么,是,阻燃剂,(Flame Retardants,FRs),？,阻燃剂,是,一种化学物质,，在,制造过程,中,或,之,后,被加入,到塑胶,材料中,其作用是使,塑胶,材料,较,不易,燃烧,尤其是要降低,电,子,电,器,产品,在使用,时,的可燃性。,火灾发生时,它,可以防止火焰,扩散并延缓火势蔓延,的速度,让现场,受灾人员,有,时间辨别周围情况,及逃生。,一般多在电,器产品,、家具,产品,及,建筑,材料上加入,阻燃剂,。,一般如,PP,、,PA,、,PE,、,PS,、,ABS,、,EVA,及,PET,、,PBT,等易燃的高分子塑料在特殊用途中都需要添加阻燃剂。,阻燃剂添加与否燃烧效果对比,10,二、卤素在工业电子中的应用,卤素,塑料,清洗剂、溶剂,制冷剂,塑料添加剂,建筑材料,电子零器件与材料,卤素在工业中的应用范围,11,二、卤素在工业电子中的应用,含溴、氯,化合物或,阻燃剂,的零部,件,物质,应用,溴、氯化合物或阻燃剂,印刷电路板,PCB,柔性印刷电路板,FPC,封装型电子元器件,（含有环氧树脂类）,如,IC/,场效应管,/,热敏电阻,/,二极管,/,三极管,/,贴片电阻,/,晶振等,连接器,如电源插座、,USB,座、耳机座、开关、电位器等,转接头,风扇或,马达,绝缘件,如电解电容内的绝缘层或外包层皮、变压器、电池等,EMI,垫圈,/,垫片,标签贴纸,、粘合剂或胶带,内部线缆,电源线和外部源组件、电源适配器、硬盘等,线材,如耳机线、,USB,线、,HDMI,线、排线、,R232,串口线等,12,三、为何禁止卤素？,1.,保护生命,减少财产损失,含,卤产品,在,燃烧时产生,大量的,烟雾,戴奧辛,及,卤酸,，,受害者,会,因吸入,烟雾,戴奧辛,而,导致,窒息死亡或,致癌,，同时,零部件,会,因,会,卤,酸,的,浸蚀,而,无法,再次利用,。,在塑料等聚合物产品中添加卤素（氟，氯，溴，碘）用以提高燃点，其,优点,是：燃点比普通聚合物材料高，燃点大约在,300,。燃烧时，会散发出卤化气体（氟，氯，溴，碘），迅速吸收氧气，从而使火熄灭。但其,缺点,是释放出的氯气浓度高时，引起的能见度下降会导致无法识别逃生路径，同时氯气具有很强的毒性，影响人的呼吸系统，此外，含卤聚合物燃烧释放出的卤素气在与水蒸汽结合时，会生成腐蚀性有害气体（卤化氢），对一些设备及建筑物造成腐蚀。,PBB,，,PBDE,，,TBBPA,等溴化阻燃剂是目前使用较多的阻燃剂，主要应用在电子电器行业，包括：电路板、电脑、燃料电池、电视机和打印机等等。这些含卤阻燃剂材料在燃烧时产生二恶英，污染环境，且在环境中能存在多年，甚至终身累积于生物体，无法排出。,13,三、为何禁止卤素？,卤素,的危害,Hazard of Halogen,对人体,的,免疫系統,具有毒害作用,对,生殖,和,发育,有,影响，会,致癌,。,破坏,臭氧,层,。,14,对于卤素的控制标准限值，国际组织或大厂如,IEC,、,IPC,、,JPCA,及三星等均已定义其无卤素材料的规格，其中,IEC 61249-2-21,规范,要求,溴、氯化物之含量必须低於,900 ppm,，总卤素含量则必须低於,1500 ppm,，,IPC,之无卤素定义与,IEC,相同；,JPCA,之规范则定义溴化物与氯化物含量限制均为,900 ppm,，并未要求总卤素含量。三星除规定溴化物与氯化物含量限制各为,900 ppm,外，亦要求锑含量必须低於,900 ppm,方符合其无卤素材料之要求。,四、无卤标准的定义,物质,限值,Bromine(Br),900 ppm(0.09%),Chlorine(Cl),900 ppm(0.09%),chlorine(Cl),+bromine(Br),1500 ppm(0.15%),国际电工协会,IEC 61249-2-21:2003,定义,15,16,无卤的标识,“卤素”,-,用英文,Halogen,表示,“,无卤,”,-,用英文,H,alogen,F,ree,表示,“无卤”的标识一般为：,HF,H,alogen,F,ree,HF,无卤,合约审核管控,1.,业务在收到客户有关无卤要求的信息时，应以联络书通知品管、工程、生产及研发部，并回复客户是否可满足；,(,采购索样流程相同，应在索样单注明无卤要求）,2.,研发部在收到无卤要求的信息后，应变更相关的文件如,BOM,表等，有需要变更新型材料时，应提出新材料需求信息给采购寻找新型的替代材料，并需注明是无卤材料，在新的无卤材料送样承认时，采购部应要求供应商同时将,标识,无卤,的规格书、“符合,ROHS,及,无卤,的,SGS,检测报告”、“,MSDS,成份表”一起送,研发部承认；,3.,生产部在收无卤要求的信息后，生管应在相应的,工单及领料单,上都需要盖上,“,HF,”印章或标识,；,4.,研发部、品管部在进行,新品认可,时必须,确认规格书,是否有无卤标识或满足无卤的说明，同时，收集符合,RoHS,和,无卤,的第三方,检测报告,；无卤和有卤产品需,从料号上进行区分,；,5.,采购部在下,采购订单,时必须,备注,产品需满足,无卤,要求,。,17,五、工厂无卤管控要求,来料管控,1.,在部品认可时须要求供应商在每一箱无卤材料,外包装箱,上及,最小包装袋或包装盒,上,贴,“,无卤,”,/,“,HF,”,绿色,标签,（由采购通知供应商执行）。,2.IQC,在进行来料检验时，,首先,要核对来料货物传票及料号，,确认是否为无卤材料,，是否有经研发部承认等，再依,IQC,进料检验流程作业，作业时,必须执行,如下,检验要求,：,外箱及最小包装上是否有,无卤标签,；,每批次原材料检验时,必须进行,无卤的环保,检测,；,确认供应商的出货检验报告和环保（重点确认无卤）测试报告；,在送检环保检测时，必须将无卤物料与,RoHS,物料,分开送检,，并需在送检单上,注明为无卤材料,，同时要通知环保检测人员知悉。,3.,环保检测完成后，检测人员需在环保检测记录表上,记录是否满足无卤要求,，并加盖“,HF,”“章，再送交上级主管确认结果是否满足无卤要求。,4.,凡无卤材料，,IQC,在检验完成后，应在进料检验报表上盖“,HF,”,章。,5.,对于锡膏、锡线、助焊剂、洗板水以及标识记号笔等,辅料,使用在无卤产品上时必须进行无卤环保检测，并粘贴无卤标签。,18,五、工厂无卤管控要求,仓库管控,1.,仓库在收料时需确认外包箱上的无卤标识及料号，若属无卤材料，如果外箱及最小包装上,没有无卤,“,HF,”,标签,或标识的物料，,拒绝收料,；,2.,仓库应,划分,出无卤材料,/,无卤成品,摆放区域,，包括待检检区、存放区等。所有无卤材料,/,成品必须按区域摆放，所有的无卤材料外包装上都,必须贴有“无卤”绿色标签,；,3.,重点：应对仓库所有人员进行有卤产品及无卤产品的料号区分的,培训,，以避免出现混料。,19,五、工厂无卤管控要求,现场管控,1.,考虑到有卤产品及无卤产品制程污染的可能性较少，故对生产线不作特别区分要求，但在转换生产无卤产品时，,必须将拉上或台面上所有物料,清理干净,，避免混料,，且需在作业台上方,悬挂,“,无卤,产品生产中”的,标识牌,；,2.,同款产品,如果有卤与无卤同时存在的，必须,分开排单及分区域生产,，避免混料；,3.,区域划分：各生产课需作好,区域的划分,，包括无卤原材料、半成品和成品、不良品摆放放区以及维修区域等，并作好相应的,标识,；,4.,现场管理人员、检验员、作业员、技术人员、维修员等应,能识别,无卤材料、半成品、成品，防止用错料。,5.,生产线,辅料管理,：生产用锡膏、锡线、助焊剂、洗板水以及标识记号笔等辅料可能是有卤的，针对此几种辅料，,生产线需重点管控,，并作好标识。在无卤产品生产时，生产线组长及物料员需注意不能用错，将有卤的辅料用至无卤的产品上。,6.,针对辅料购买，采购部应依附表锁定相对应的供应商，尽量不作更换，若要更换其它供应商时，需向供应商提出无卤要求。,20,六、工厂无卤管控要求,成品包装、检验及出货管控,针对客户有无卤要求的成品，生产线应在外箱上做如下标识：,1.,客户有要求的，依客户要求标识；,2.,客户无特别要求的均,在外箱加贴“,HF,”标签,；,3.,与无卤产品相关的送检单、检验记录表上,都应盖“,HF,”,章,；,4.,出货检验区、成品包装区需进行,区域划分,，单独区分有卤和无卤产品放置区域；,5.,如果,同款产品,同时有有卤和无卤时，,禁止同时进行检验或紧邻连续检验,，需隔开检验，检验下一批产品前必须先将桌面上、机架上前一批检验产品,清理干净,；,21,七、工厂无卤管控要求,全员培训,对公司所在人员包括仓库、,IQC,、作业员、生管、品管、采购、工程、业务以及研发人员依计划进行无卤知识,培训,。,22,八、工厂无卤管控要求,Thanks,www.sunitec-,23,
