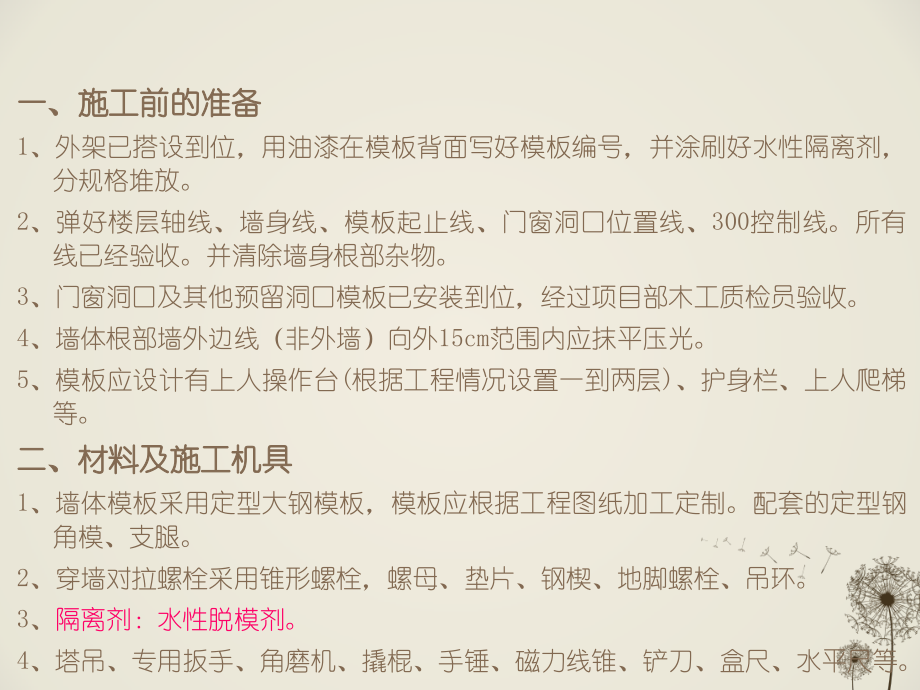

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,一、施工前的准备,1、外架已搭设到位，用油漆在模板背面写好模板编号，并涂刷好水性隔离剂，分规格堆放。,2、弹好楼层轴线、墙身线、模板起止线、门窗洞口位置线、300控制线。所有线已经验收。并清除墙身根部杂物。,3、门窗洞口及其他预留洞口模板已安装到位，经过项目部木工质检员验收。,4、墙体根部墙外边线（非外墙）向外15cm范围内应抹平压光。,5、模板应设计有上人操作台(根据工程情况设置一到两层)、护身栏、上人爬梯等。,二、材料及施工机具,1、墙体模板采用定型大钢模板，模板应根据工程图纸加工定制。配套的定型钢角模、支腿。,2、穿墙对拉螺栓采用锥形螺栓，螺母、垫片、钢楔、地脚螺栓、吊环。,3、,隔离剂：水性脱模剂。,4、塔吊、专用扳手、角磨机、撬棍、手锤、磁力线锥、铲刀、盒尺、水平尺等。,三、工艺流程,合模前钢筋隐检门窗洞口验收先吊入角模吊入一侧墙模、就位、调垂直度就位另一侧墙体模板穿对拉螺栓，调整垂直度处理节点（安装阴角连接器、模板连接器、围挡梁位）安外墙外侧模板模板预检报项目部栋号长（施工员）验收报项目部质检员验收,四、操作工艺,1、先将阴阳角模吊到作业现场使之就位。,2、按照先横墙后纵墙的安装顺序，按编号、按顺序将模板吊至安装部位，用撬棍调整到位。安装穿墙螺栓，用磁力线坠借助300控制线，调测模板垂直度，并挂线调整模板上口，拧紧地脚丝杠及穿墙螺栓。,3、安装外墙外侧模板：将模板就位，穿墙栓紧固校正，注意施工缝处必须严密、牢固可靠，防止出现错台和漏浆现象。,4、检查角模与墙体模板、角模与墙模子母口接缝如不严密应用海绵填充缝隙，防止出现漏浆、错台等现象。,5、所有模板安装调正完毕后，办理模板工程预检验收，才可浇筑混凝土。大模板三角形支撑应对称分布于模板两边。,6、在阴阳角模板、大模之间连接处，为防止混凝土错台，模板内企口处应增加钢筋支撑。,7、阳角模与大模板间用螺栓连接，其后用两对直角背楞（双8#槽钢）加固。,8、具体示例：,大模板防漏措施,大模板门窗洞口模板示意,要求：,1、洞口尺寸按图纸实际尺寸加工，允许偏差为2mm。,2、门窗宽度为墙厚减2mm。,3、洞口宽度大于1.5m，在洞口底部留置2个1,4,的透气孔。,4、门窗洞口四周必须粘贴海绵条。,洞口四,周粘贴,海绵条,门窗洞口钢筋定位图,大钢模模板示意图,要求：,1、大钢模在立模前在根部粘贴,憎水海绵条。,2、阴、阳角与大模板搭接部位,及大模与大模搭接部位,两侧5cm,范围内,定位筋垂直布置,不得少于,4道,（底部100mm）。,3、阴角的勾头螺栓,不得少于4道。,4、墙体其它部位的定位筋在,1米,范围内布置四道与墙体钢筋点焊。,5,、定位筋加工尺寸为墙厚减去,2,mm,，定位筋必须,采用无齿锯进行切割,。两端头点涂防锈漆。,6,、大钢模拆除后应立即清理子母口,内砂浆。,7,、墙体垂直度允许偏差为：3mm,.,五、大模板拆除,1、常温下墙体混凝土强度必须达1.2MPa，即可拆除模板(目前至少10小时）。,2、拆除模板应先将穿墙螺栓卸下，然后松开地脚丝杠，使模板向后倾斜与墙体脱离。拆除模板时塔吊一次只能吊一块。,3、模板吊至存放地点，必须放稳，保持自稳角度呈7580并及时清理板面，涂刷隔离剂。对于无法安装斜支撑的模板，则要放在模板堆放区的钢管架内。,4、模板吊装时，应防止对墙体钢筋和已浇筑混凝土的碰撞。,5、模板拆除后，出现的质量问题待项目部通知后，才能按要求进行修补。,六、应注意的质量问题及措施,1、墙身超厚防治方法：模板就位后调整要认真，穿墙螺栓要全部穿齐拧紧。,2、混凝土墙体表面粘连。防治方法：模板支撑前必须清理干净，脱模剂涂刷均匀，不得漏刷，,拆模时混凝土强度必须达到1.2MPa(目前至少10小时）。,3、角摸与大模板缝隙处跑浆。,防治方法：模板安装时连接固定要牢，缝隙堵塞严密，并应加强检查。,4、门窗洞口混凝土变形。防治方法：门窗洞口模板的组装，必须与大模板固定牢固。,5、严格控制模板上口标高，使顶板支模时钢角贴牢墙体混凝土。,6、模板企口处错台：大模板企口处未清理干净或未采取有效的防止错台的措施,7、墙体模板拆除后，一切质量问题待得到项目部通知后，按要求进行修补。,措施：,1、切定位筋时长度要求要与实际墙厚少2mm；,2、焊定位筋时一定要以控制线为准，允许偏差3mm；,3、门窗安装一定要以标高线为准，避免洞口过高或过低,门窗安装完毕以后必须使用20mm的海绵条粘贴洞口边缘，门洞口验收完毕后方可吊装大钢模；,4、大模板的地脚控制线与大板的偏差允许在3mm内。,大模板内外角和企口必须清理干净并刷好脱模剂，刷脱模剂时一定要注意涂涮均匀，不能过多，以免脱模剂流至顶板上或墙根处；,5、大模板的垂直度要求在3mm之内；,6、大模板的穿墙栓必须要齐，不能漏穿和松动现象；,7、外大角与大板连接时连接螺栓不能少于四道；,8、模板校正完成后先自检：控制线上口开间尺寸、垂直度、穿墙栓、连接螺栓是否到位，合格后报劳务质检报验栋号长，栋号长复检后报验木工质检员；,9、墙体根部15cm范围用水泥砂浆找平，大模板的下脚缝一定要使用砂浆堵塞，若用模板条和编织袋堵塞的一律拆除，否则不验收；,10、,大模板加固时不允许在外架支撑加固,，外墙大模板加固采取钢丝绳与内墙斜拉加固；,11、大模板螺栓退出时一定要掌握好砼的强度，避免过早退出螺栓影响墙体感观质量；,12、墙体模板拆除后墙体外大角竖向必须放控制线距离30cm；,13、门窗洞口拆除时一定不要蛮撬洞口，以勉损坏洞口的边角部位；,14、外墙在接茬处粘贴海绵条；,15、大模拆除时，大梁支撑系统严禁拆后回顶。,七、质量要求,序号,检查项目,允许偏差或允许值,1,预埋件、预留孔洞允许偏差,预埋钢板中心线位置,3mm,预埋管、预留孔中心线位置,3mm,插筋,中心线位置,5mm,外露长度,+8,0mm,预埋螺栓,中心线位置,2mm,外露长度,+8,0mm,预留洞,中心线位置,5mm,尺寸,+8,0mm,2,模板安装允许偏差,轴线位置,3mm,底模上表面标高,5mm,截面内部尺寸,基础,5mm,柱、墙、梁,+3,-5mm,层高垂直度,不大于5m,3mm,大于5m,5mm,相邻两板表面高低差,2mm,表面平整度,3mm,八、成品保护,1、保持大模板本身的整洁及配套设备零件的齐全，吊运应防止碰撞墙体，堆放合理，保持板面不变形。大模板吊运就位时要平稳、准确，不得兜挂钢筋。,2、拆除模板时按程序进行，禁止用大锤敲击，防止混凝土墙面及门窗等处出现裂纹。,3、出模时的墙体保护，重点注意墙体粘模和阳角磕碰现象，若模板与墙面粘结时，禁止用塔吊吊拉模板，防止将墙面拉裂。,九、安全文明施工,1、模板吊装专人指挥、统一信号、信号工和挂钩人员必须退至安全的地方后，才可起吊。严禁人和模板一起吊运。当大模板就位或落地时，要防止摇晃碰人或碰坏墙体。,2、大模板存放应随时将自稳角调为7580，面对面放置，防止倾倒，大模板存放在施工楼层上，必须有可靠的安全措施。没有斜撑的模板应在现场搭设钢管堆放架，堆放架应设剪力撑和双向斜支撑。,3、模板及其支撑系统在安装过程中，设置临时固定设施，严防倾覆,4、五级以上大风不得吊装模板。,5、所有模板及配件拆除完毕后，方可将模板吊走，起吊前必须复查。,6、模板及其配件含斜撑挑架等必须定期检修。发现有丢失、损坏、变形等问题时要及时妥善处理，确信无问题后方可再次使用。,7、挑架操作台每平方米内荷载不得超过150kg。并不允许堆放物料等杂物。,
