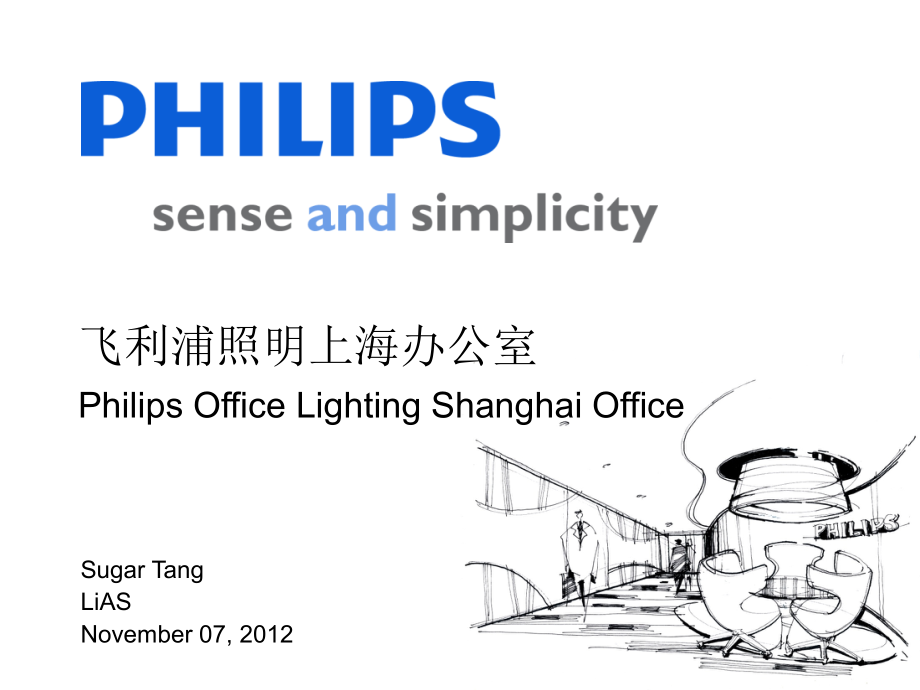

Click to edit Master title style,#,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Sugar Tang,LiAS,November 07,2012,飞利,浦照明上海办,公室,Philips Office Lighting Shanghai Office,项目介绍,位于上海市虹梅路,1535,号的飞利浦照明中国总部大楼，共,10,层楼面，约,16000,平方米。,从室内方案设计的初始阶段，照明设计便融入其中，目的是为了将我们设计中的期望最大可能地转变为实际的效果，让每一个员工真切地感受到高端先进的照明技术就在身边，并且简单易用。,项目共采用了,30,款灯具，其中,25,款为,LED,灯具形式，仅有,5,款为传统灯具。,LED,几乎完全实现了办公室空间从功能性到装饰性的照明效果，其中包括高端类灯具,DayWave,、,DayZone,、,LumiStone,、,LTP,、,styliD,，也涵盖了办公空间范围最广且最常使用的,LuxSpace,、,PowerBalance,、,LED MR16,灯杯等。,控制方面，多种照明控制系统覆盖了整个大楼的,10,个楼面空间。既可以看到独立的光感和人感控制器，也有小空间范围（会议室、培训室等）的场景切换控制，甚至有预设的照明色彩及照明空间划分的控制系统。,区域划分,光源的选择,Reception area,-Total LED,Touch down area,-,Total LED,Open office,-,Eco T5,10m,2,Mgr office,-Total LED,GM,office,-Total LED,Public area,-Total LED,TC Room,-Total LED,10m,2,small meeting room,-,Total LED,20m,2,medium meeting room,-,Total LED,30m,2,big meeting room,-,Total LED,Training room,-,Total LED,Board room,-,LED/T5,照明控制的选择,Reception area,-ON/OFF,Touch down area,-ON/OFF,Open office,-,Dynalite/Luxsense,10m,2,Mgr office,-,Occuswitch,GM,office,-,Dynalite,Public area,-To Be Touched,-iPlayer 3,-Occuswitch,TC Room,-To Be Touched,10m,2,small meeting room,-,Occuswitch,20m,2,medium meeting room,-,Dynalite,30m,2,big meeting room,-,Dynalite,Training room,-Dynalite,Board room,-Dyanlite,标准层顶面布置图,开放式办公空间灯具布置,订制灯具,2*25W,靠窗镇流器,HFR1-10V,靠走道镇流器,HFP,功率密度,8W/m,2,3.6m,4.5m,开放式办公空间控制回路,开放式办公空间控制说明,风口方案的变化,照明控制,-Occuswitch,10m,2,小办公室或小会议室,20m,2,中会议室,I,连续安装,Celino LED+,深嵌式,QBS105/LED MR16 10W,注意事项：,Celino LED,连接件、,Celino LED,悬挂高度和间距不影响投影仪投影效果,M,ini PowerBalance+StyliD 10W 13Degree,注意事项：,Mini PowerBalance,石膏吊顶嵌入式安装需配嵌入式边框,20m,2,中会议室,II,20m,2,中会议室,III,30m,2,大会议室,20m,2,中会议室和,30m,2,大会议室照明控制,18F,董事会议室,两块,2400mm,*,1200mm,膜结构天花，每块膜内,24,根,TL5,灯管（,12,根,2700K+12,根,6500K,），达到色温连续渐变的效果，同时满足会议桌面的照度和不同场景的需求,18F,董事会议室照明控制,触摸屏,DTP170,提供三种界面：调光、预设场景、色温调节,9F,培训室,P,owerBalance+LuxSpace,均为,DALi,驱动,9F,培训室照明控制,培训室由于灵活性的需要，整个培训室可以通过活动隔板分成三个独立的小型培训室，或者相邻两间小培训室合成一个中型会议室，也可以移除活动隔板组成一个大型培训室。,三个小型培训室各配置了一个触摸屏,DTP170,提供两种界面：调光、场景设置,TC Room,订制嵌入式筒灯配,LEXEL Module,T,o Be Touched,随意控制色彩,10F,接待区,S,tyliD 24W,筒灯,iColor Cove PowerCore,LTP,订制蓝色星空,LED 1W,Touch Down Area,D,ayWave,订制圆环灯配,8,个,LED MR16,L,uxSpace WallWasher,eW Fuse,L,ightolier,WallWasher,休闲区,iColor Cove PowerCore,深嵌式,QBS105/LED MR16,休闲区照明控制,8:30-12:00,12,:00-13:00,13,:00-14:00,14,:00-14:30,14,:30,以后,M,onday,蓝色,全彩,蓝色,最高亮度,蓝色,蓝色,T,uesday,黄色,全彩,黄色,最高亮度,蓝色,黄色,W,ednesday,青色,全彩,青色,最高亮度,蓝色,青色,T,hursday,橙色,全彩,橙色,最高亮度,蓝色,橙色,F,riday,紫色,全彩,紫色,最高亮度,蓝色,紫色,茶水间,StripII RGB,深嵌式,QBS105/LED MR16,飞利,浦照明上海办公室案例,Philips Lighting,Office Shanghai,
