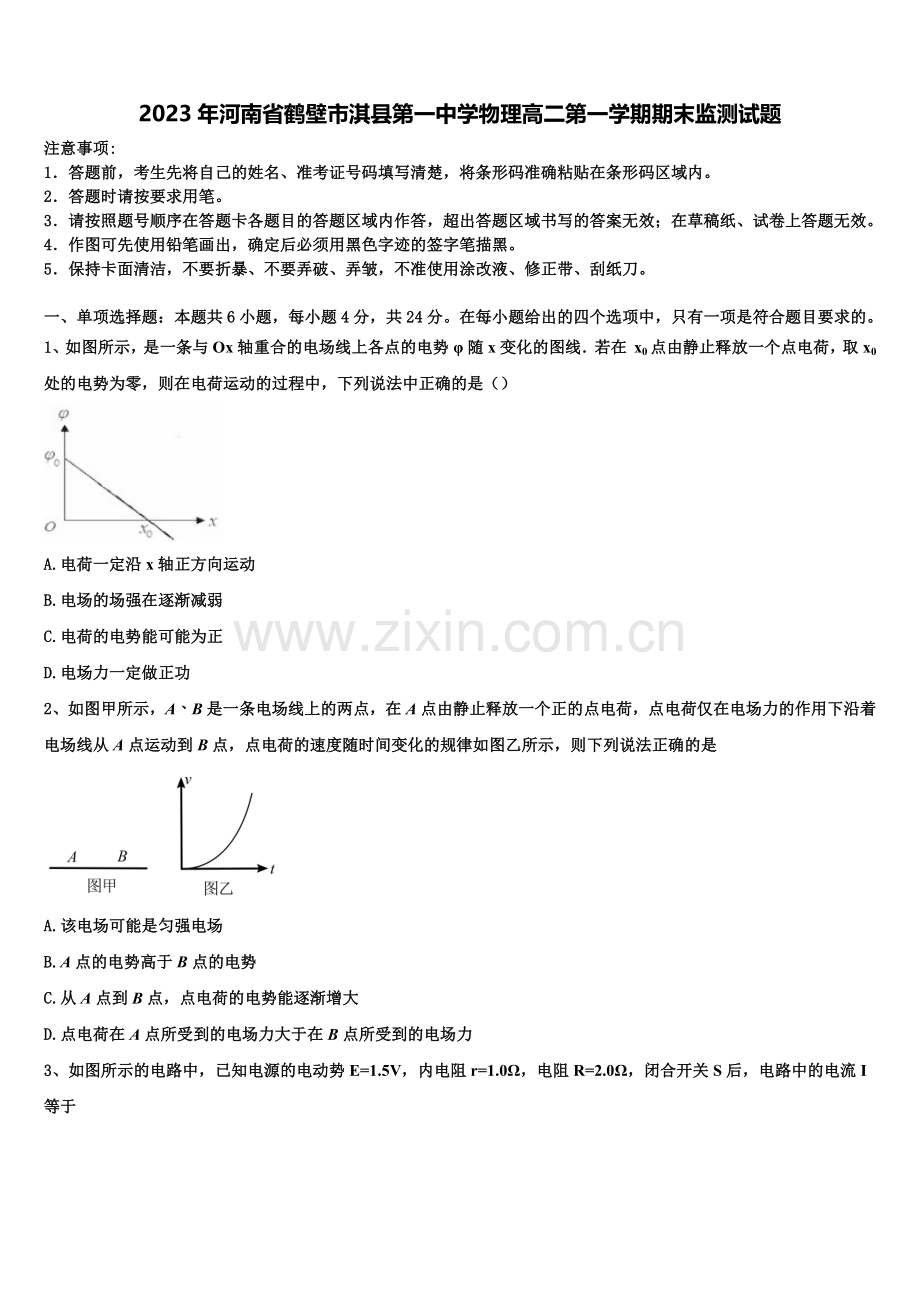

2023年河南省鹤壁市淇县第一中学物理高二第一学期期末监测试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示，是一条与Ox轴重合的电场线上各点的电势φ随x变化的图线．若在 x0点由静止释放一个点电荷，取x0处的电势为零，则在电荷运动的过程中，下列说法中正确的是（）

A.电荷一定沿x轴正方向运动
B.电场的场强在逐渐减弱
C.电荷的电势能可能为正
D.电场力一定做正功
2、如图甲所示，A、B是一条电场线上的两点，在A点由静止释放一个正的点电荷，点电荷仅在电场力的作用下沿着电场线从A点运动到B点，点电荷的速度随时间变化的规律如图乙所示，则下列说法正确的是

A.该电场可能是匀强电场
B.A点的电势高于B点的电势
C.从A点到B点，点电荷的电势能逐渐增大
D.点电荷在A点所受到的电场力大于在B点所受到的电场力

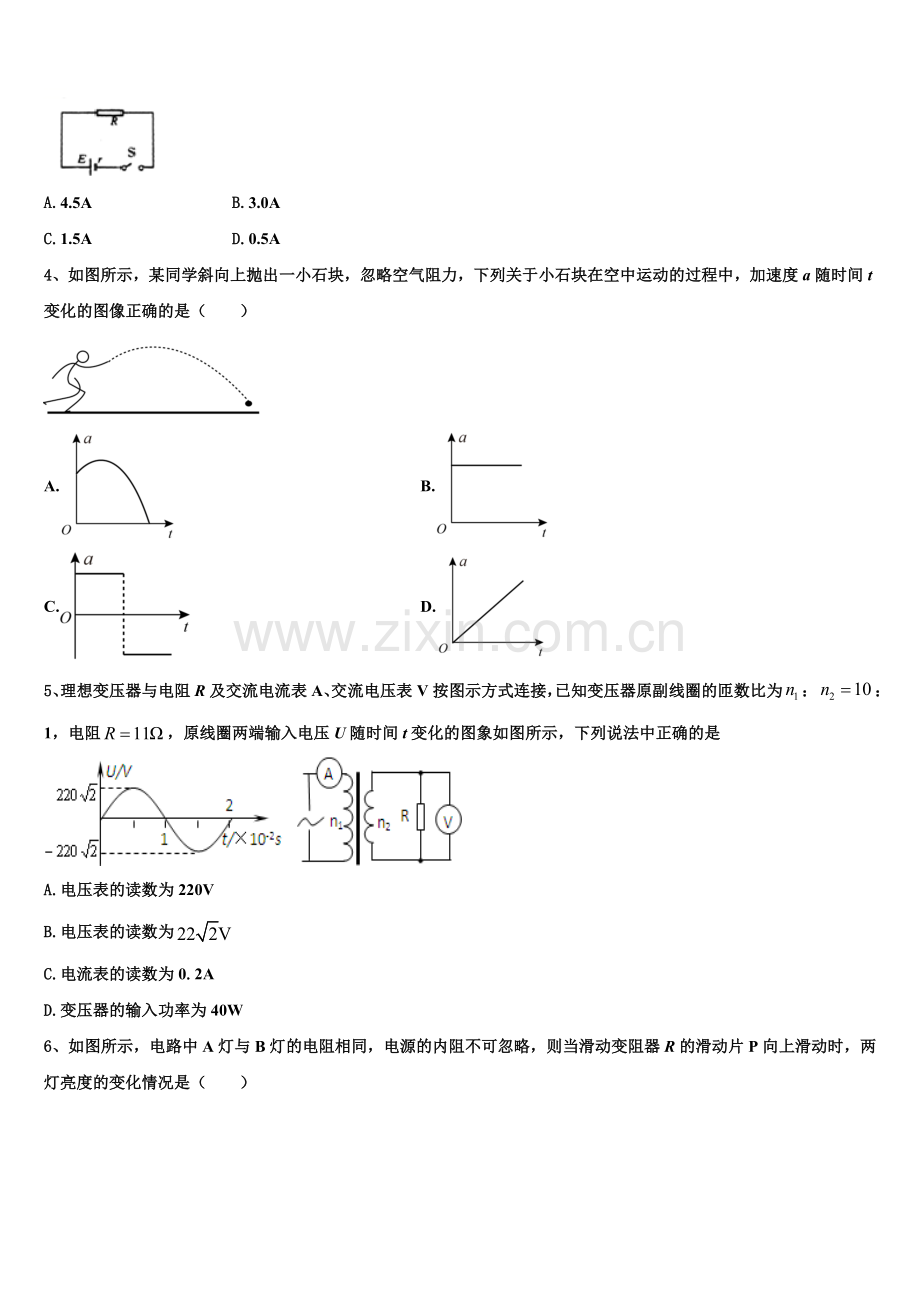

3、如图所示的电路中，已知电源的电动势E=1.5V，内电阻r=1.0Ω，电阻R=2.0Ω，闭合开关S后，电路中的电流I等于

A.4.5A B.3.0A
C.1.5A D.0.5A
4、如图所示，某同学斜向上抛出一小石块，忽略空气阻力，下列关于小石块在空中运动的过程中，加速度a随时间t变化的图像正确的是（　　）

A. B.
C. D.
5、理想变压器与电阻R及交流电流表A、交流电压表V按图示方式连接，已知变压器原副线圈的匝数比为：：1，电阻，原线圈两端输入电压U随时间t变化的图象如图所示，下列说法中正确的是

A.电压表的读数为220V
B.电压表的读数为
C.电流表的读数为0.2A
D.变压器的输入功率为40W
6、如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R的滑动片P向上滑动时，两灯亮度的变化情况是（　　）

A.A灯变亮，B灯变亮 B.A灯变暗，B灯变亮
C.A灯变暗，B灯变暗 D.A灯变亮，B灯变暗
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图8所示的电路，电源内阻不可忽略，电表为理想电表．当滑动变阻器的滑片向下滑动时（ ）

A.电流表A的示数减小 B.电流表A的示数增大
C.电压表V的示数减小 D.电压表V的示数增大
8、如图所示，直线MN上方有磁感应强度为B的匀强磁场.正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场，设电子质量为m、电荷量为e，则( )

A.正、负电子在磁场中运动的半径和周期是相同的
B.正、负电子从磁场中射出点到O点的距离相等
C.正、负电子在磁场中运动的时间差是
D.正、负电子在磁场中运动的时间差是
9、两根足够长光滑导轨竖直放置，间距为L，底端接阻值为R的电阻．将质量为m，电阻也为R的金属棒悬挂在一个固定的轻弹簧下端，金属棒与导轨接触良好，导轨所在的平面与磁感应强度为B的磁场垂直，如图所示。除金属棒和电阻R外，其余电阻不计．现将金属棒从弹簧的原长位置由静止释放，则：（　　）

A.金属棒向下运动时，流过电阻R的电流方向为b→a
B.最终弹簧的弹力与金属棒的重力平衡
C.金属棒的速度为v时，所受的安培力大小为
D.金属棒的速度为v时，金属棒两端的电势差为
10、1930年劳伦斯制成了世界上第一台回旋加速器，其核心部分如图所示．匀强磁场垂直D 形盒底面，两盒分别与交流电源相连．则下列说法中正确的是（ ）

A.加速器半径越大，粒子射出时获得的动能越大
B.粒子获得的最大动能由交变电源的电压决定
C.加速器中的电场和磁场都可以使带电粒子加速
D.粒子在磁场中运动的周期与交变电压的周期同步
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A.待测的干电池（电动势约为1.5 V，内电阻小于1.0Ω）
B.电流表A1（量程0—3mA，内阻Rg1＝10Ω）
C.电流表A2（量程0—0.6A，内阻Rg2＝0.1Ω）
D.滑动变阻器R1（0—20Ω，10A）
E.滑动变阻器R2（0—200Ω，1A）
F.定值电阻R0（990Ω）
G.开关和导线若干
（1）某同学设计了如图甲所示的（a）、（b）两个实验电路，其中合理的是____ 图；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选______。

（2）如图为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的I1-I2图线（I1为电流表 A1的示数，I2为电流表 A2的示数），则由图线可得电动势E＝___V，内阻r＝____Ω（内阻r保留2位有效数字）。

12．（12分）在“测定电池电动势和内阻”的实验中，已连接好部分实验电路

(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来____________
(2)在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端(填“A”或“B”)
(3)图丙是根据实验数据作出的U­I图象，由图可知，电源的电动势E＝________V，内阻r＝________Ω，短路电流I短＝________A
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
14．（16分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
15．（12分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、D
【解析】由电势φ随x变化的图线知，该电场是一匀强电场，但电场的方向不一定沿x轴方向，故电荷不一定沿x轴运动，所以A错误；B错误；电荷由静止释放，在电场力的作用下运动，故电场力做正功，所以电势能减少，取x0处的电势为零，则电荷在该处的电势能为零，以后电势能为负，所以C错误；D正确。
2、B
【解析】AD．由题图乙可知，点电荷做初速度为零的变加速直线运动，加速度逐渐增大，说明该点电荷所受到的电场力逐渐增大，即该点电荷在A点所受到的电场力小于在B点所受到的电场力，所以沿着电场线的方向电场强度是逐渐增大的，故该电场一定是非匀强电场，故AD错误；
B．由于点电荷由静止开始运动，仅受电场力作用从A点运动到B点，且点电荷带正电，所以电场线方向由A点指向B点，又因为沿着电场线的方向电势逐渐降低，则，故B正确；
C．综上可知，正点电荷在B点时的电势能小于在A点时的电势能，所以从A点到B点，点电荷的电势能逐渐增大，故C错误
故选B
3、D
【解析】根据闭合电路欧姆定律得：，D正确
4、B
【解析】因为忽略空气阻力，石块抛出后只受重力，由牛顿第二定律得知，其加速度为g，保持不变，故B正确，ACD错误；
故选B
5、C
【解析】由原线圈两端输入电压U随时间变化的图像可知，U1=220V，T=0.02s
AB．根据原副线圈电压比等于匝数之比，可知

所以电压表的示数为22V，故AB错误；
C．根据原副线圈的电流与匝数成反比，则

所以A表的读数为0.2A，故C正确；
D．副线圈功率

所以变压器的输入功率

故D错误。
故选C。
6、A
【解析】根据闭合电路欧姆定律，当滑动变阻器阻值发生变化时，回路中的电流以及路端电压也发生变化，从而导致灯的亮暗发生变化。
【详解】当滑片P向上滑动时，接入电路的滑动变阻器阻值增大，从而外电路的总电阻R变大，根据闭合电路欧姆定律

总电流强度减小，从而内电压降低，路端电压升高，加在B灯两端的电压就是路端电压，因此B灯变亮，流过B灯的电流IB增大，从而流过R0的电流I0减小，即加在R0两端的电压U0降低，而路端电压

因此加在A灯两端的电压升高，A灯变亮。A正确，BCD错误。
故选A。
【点睛】若流过滑动变阻器的电流变小，与滑动变阻器是串联关系的所有用电器的电流都变小，与滑动变阻器是并联关系的用电路电流都变大，这就是“串同并反”。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BC
【解析】先判断滑动变阻器的阻值如何变化，再用“串反并同”去分析
【详解】AB.滑动变阻器的滑片向下滑动，电阻变小，电流表与滑动变阻器串联，所以示数变大，A错误，B正确；
CD.滑动变阻器的阻值变小，电压表与滑动变阻器并联，所以示数变小，C正确，D错误
【点睛】和滑动变阻器串联的电阻上的电压、电流、电功率变化趋势和滑动变阻器电阻值变化趋势相反，和滑动变阻器并联的电阻上的电压、电流、电功率和滑动变阻器电阻值变化趋势相同，即串反并同
8、ABC
【解析】A．正、负电子在磁场中的回旋轨迹如图所示

由解得：

粒子运动的周期：

所以正、负电子在磁场中运动的半径和周期相同，故A正确；
B．由图根据几何关系可知，正、负电子从磁场中射出点到O点的距离相等，都等于：

故B正确；
CD．正电子受力的方向向下，偏转角是60°，在磁场中运动的时间为：

负电子受力的方向向上，偏转角是300°，在磁场中运动的时间为：

射出的时间差为：

故C正确，D错误；
故选ABC。
【点睛】本题考查带电粒子在有界磁场中的运动，解题关键在于由几何关系找出圆心和半径，再由洛仑兹力充当向心力及圆的性质可得出几何关系及转动时间。
9、AB
【解析】A．金属棒向下运动时切割磁感线，根据右手定则判断可知，流过电阻R的电流方向为b→a，故A正确；
B．由于金属棒产生感应电流，受到安培力的阻碍，最终金属棒停止运动，由平衡条件可知，最终弹簧的弹力与金属棒的重力平衡，故B正确；
CD．当金属棒的速度为v时，金属棒相当于一个电源，电源电动势

回路中的电流

安培力

金属棒两端的电压相当于路端电压为

故CD错误。
故选AB。
10、AD
【解析】A、B、由qvB=m得v=，当r=R时，v最大，v=，所以最大动能EK=，由此可知质子的最大动能只与粒子本身的荷质比，加速器半径，和磁场大小有关，与加速电压无关，故A正确，B错误；
C、加速器中的电场可以使带电粒子加速，而磁场使粒子偏转，故C错误；
D、根据加速原理，当粒子在磁场中运动的周期与交变电压的周期同步时，才能处于加速状态．故D正确；
故选AD
【点睛】理解回旋加速器工作原理，熟练运用相关公式，便可解出此题，特别注意加速获得的最大动能与电场的电压无关

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.（b） ②.D ③.147-1.48V ④.0.80-0.86Ω
【解析】(1)[1]上述器材中虽然没有电压表，但给出了两个电流表，将电流表串联一个电阻，可以改装成较大量程的电压表；(a)、(b)两个参考实验电路，其中合理的是(b)；
[2]因为电源的内阻较小，所以应该采用较小最大值的滑动变阻器，有利于数据的测量和误差的减小。滑动变阻器应选D；若选择大电阻，则在变阻器滑片调节的大部分范围内，电流表读数太小，电流表读数变化不明显；
(2)[3]根据欧姆定律和串联知识得，电源两端电压：

根据图象与纵轴的交点得电动势：

[4]由图可知当电流为0.45A时，电压为1.1V，则由闭合电路欧姆定律可知：

12、 ①.图见解析 ②.B ③.1.50 ④.1 ⑤.1.50
【解析】（1）[1]．由原理图可知滑动变阻器为限流接法，电压表并联在滑动变阻器两端，由原理图连接实物图所示；

（2）[2]．为保证实验安全，在开始时电路中电流应为最小值，故滑动变阻器应接入最大阻值，由图可知，滑动变阻器接入部分为左半部分；故滑片应接到B端；
（3）[3]．由U-I图可知，电源的电动势E=1.50V；
[4]．当路端电压为1V时，电流为0.5A，则由闭合电路欧姆定律可知：
；
[5]．短路电流

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
14、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
15、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
