安徽省亳州市涡阳县第一中学2023年高二物理第一学期期末复习检测模拟试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、下列物理量中属于矢量的是（　　）
A.磁通量 B.电动势
C.电流 D.磁感应强度
2、静电现象在自然界中普遍存在，下列不属于静电现象的是（）
A.梳过头发的塑料梳子吸起纸屑
B.带电小球移至不带电金属球附近，两者相互吸引
C.小线圈接近通电线圈过程中，小线圈中产生电流
D.从干燥的地毯走过，手碰到金属把手时有被电击的感觉
3、如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场。一个边长为l的正方形导线框所在平面与磁场方向垂直，导线框和虚线框的对角线共线。从开始，使导线框从图示位置开始以恒定速度沿对角线方向进入磁场，直到整个导线框离开磁场区域。用I表示导线框中的感应电流，取逆时针方向为正，则下列表示关系的图象中，大致正确的是（　　）

A. B.
C. D.
4、对于欧姆定律的理解，下列说法中正确的是（　　）
A.欧姆定律适用于一切导电物质
B.由可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比
C.由可知，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比
D.某电动机正常工作时，它两端的电压与通过它的电流的比值是该电动机的电阻

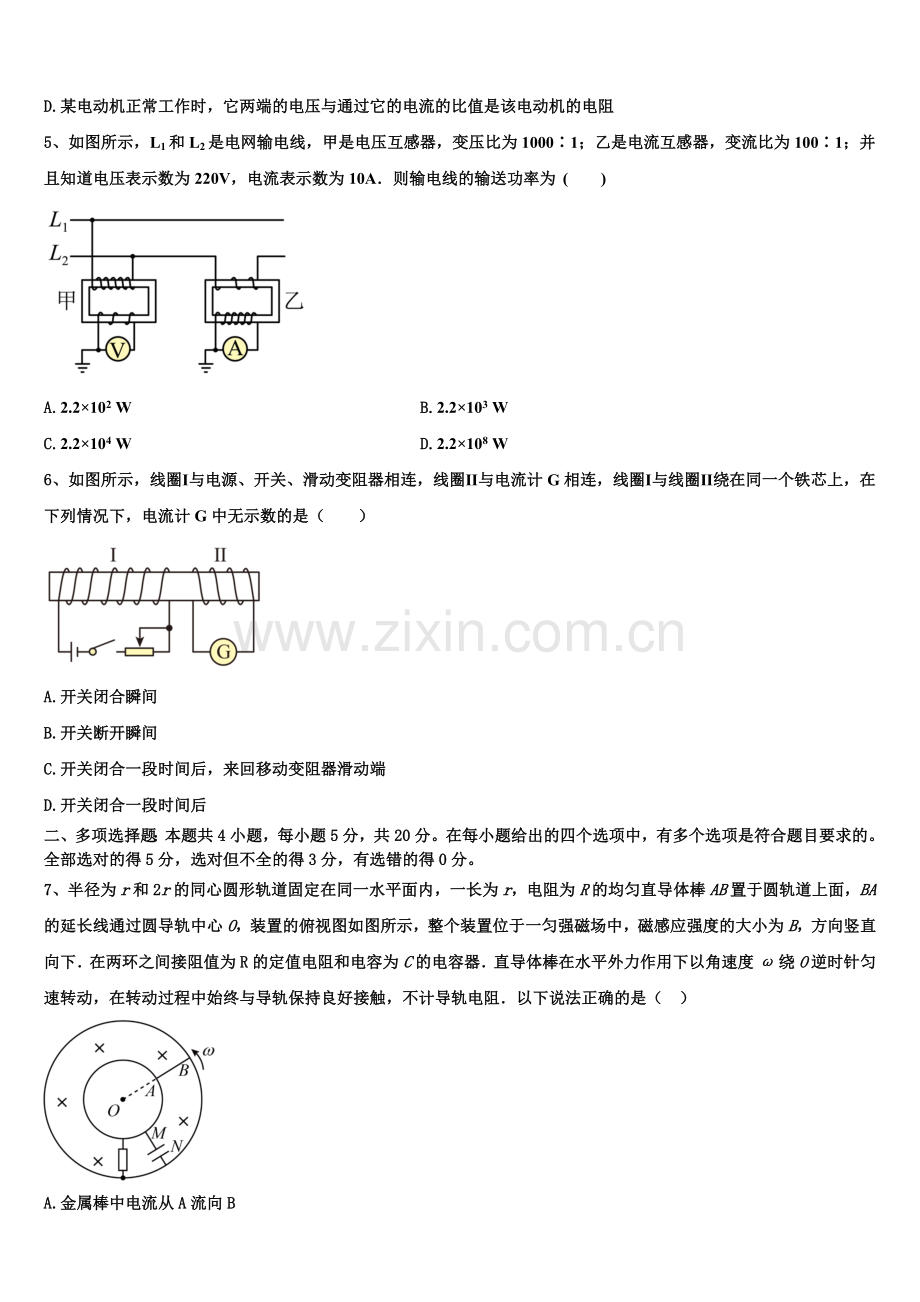

5、如图所示，L1和L2是电网输电线，甲是电压互感器，变压比为1000∶1；乙是电流互感器，变流比为100∶1；并且知道电压表示数为220V，电流表示数为10A．则输电线的输送功率为 (　　)

A.2.2×102 W B.2.2×103 W
C.2.2×104 W D.2.2×108 W
6、如图所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计G相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计G中无示数的是（　　）

A.开关闭合瞬间
B.开关断开瞬间
C.开关闭合一段时间后，来回移动变阻器滑动端
D.开关闭合一段时间后
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、半径为r和2r的同心圆形轨道固定在同一水平面内，一长为r，电阻为R的均匀直导体棒AB置于圆轨道上面，BA的延长线通过圆导轨中心O，装置的俯视图如图所示，整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下．在两环之间接阻值为R的定值电阻和电容为C的电容器．直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触，不计导轨电阻．以下说法正确的是（ ）

A.金属棒中电流从A流向B
B.金属棒两端电压为Bωr2
C.电容器的M板带负电
D.电容器所带电荷量为CBωr2
8、质量为m的通电细杆ab置于倾角为θ的导轨上，导轨的宽度为d，杆ab与导轨间的摩擦因数为μ，有电流时，ab恰好在导轨上静止，如图所示，图中的四个侧视图中，标出了四种可能的匀强磁场方向，其中杆ab与导轨之间的摩擦力可能为零的图是（　　）

A.
B.
C.
D.
9、如图所示，一边长为L的正方形abcd，P是bc的中点若正方形区域内只存在由d指向a的匀强电场，则在a点沿ab方向以速度v入射的质量为m、电荷量为q的带负电粒子不计重力恰好从P点射出若该区域内只存在垂直纸面向里的匀强磁场，则在a点沿ab方向以速度v入射的同种带电粒子恰好从c点射出由此可知

A.匀强电场的电场强度为
B.匀强磁场的磁感应强度为
C.带电粒子在匀强电场中运动加速度大小等于在匀强磁场中运动的加速度大小
D.带电粒子在匀强电场中运动和在匀强磁场中运动的时间之比为1：2π
10、如图所示，两个同心金属环水平放置，半径分别为r和2r，两环间有磁感应强度大小为B、方向垂直环面向里匀强磁场，在两环间连接有一个电容为C的电容器，a、b是电容器的两个极板。长为r的金属棒AB沿半径方向放置在两环间且与两环接触良好，并绕圆心以角速度做逆时针方向(从垂直环面向里看)的匀速圆周运动。则下列说法正确的是

A.金属棒中有从A到B电流 B.电容器a极板带正电
C.电容器两端电压为 D.电容器所带电荷量为
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）实际电流表有内阻，可等效为理想电流表与电阻的串联．测量实际电流表G1内阻r1的电路如图1所示．供选择的仪器如下：
①待测电流表G1（0～5mA，内阻约300Ω），
②电流表G2（0～10mA，内阻约100Ω），
③定值电阻R1（300Ω），
④定值电阻R2（10Ω），
⑤滑动变阻器R3（0～10Ω），
⑥滑动变阻器R4（0～20Ω），
⑦干电池（1.5V），
⑧电键S及导线若干
（1）定值电阻应选______，滑动变阻器应选______．（在空格内填写序号）
（2）补全实验步骤：
①按电路图连接电路，并将滑动触头移至最左端；
②闭合电键S，移动滑动触头至某一位置，记录G1、G2的读数I1、I2；
③______；
④以I2为纵坐标，I1为横坐标，作出相应图线，如图所示
（3）根据I2-I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式r1=______

12．（12分）用图示电路测量一节蓄电池的电动势和内阻（电动势约为2V，内阻很小），为防止滑动变阻器电阻过小导致电流过大而损坏器材，电路中用了一个保护电阻R0，除蓄电池、滑动变阻器、开关、导线外，可供使用的器材还有：

A．电流表A1（量程0.6A，内阻很小）；
B．电流表A2（量程3A，内阻很小）；
C．电压表（量程3V，内阻很大）；
D．定值电阻（阻值1Ω，额定功率5W）；
E．定值电阻（阻值10Ω，额定功率10W）；
(1)实验中电流表应选取______，保护电阻应选取______（填器材前面的选项如A、B、C、D、E）
(2)某同学选用器材进行了实验，他调整滑动变阻器共测得了5组电流、电压的数据，如下表。请在图中做出电源的路端电压U随电流I变化的图象（ ）。
电流表读数I/A
1.72
1.35
0.98
0.63
0.34
电压表读数U/V
0.16
0.57
0.95
1.35
1.65

(3)结合图象求出蓄电池的电动势为______V，内阻为_____Ω。（结果保留二位有效数字）
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

14．（16分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
15．（12分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、D
【解析】ABC．磁通量、电动势是只有大小没有方向的标量，电流有大小，有方向，但电流运算时不遵守矢量运算法则，也是标量，ABC错误；
D．磁感应强度是矢量，D正确。
故选D。
2、C
【解析】梳子与头发摩擦会产生静电，吸起纸屑，是静电现象，不符合题意．故A错误；带电小球移至不带电金属附近，两者相互吸引属于静电感应现象，是静电现象，不符合题意．故B错误；小线圈接近通电线圈过程中，小线圈中产生电流属于电磁感应现象，不属于静电现象．故C正确．从干燥的地毯上走过，手碰到金属把手时有被电击的感觉是由于摩擦会产生静电，也是静电现象，不符合题意．故D错误；本题选不属于静电现象的，故选C
点睛：静电是因为摩擦使物体带电的现象，平时所见到的摩擦起电现象都是一种静电现象．如：塑料的梳子梳理干燥的头发的时候，头发和梳子会粘在一起，而且会产生噼啪的响声；玻璃棒和丝绸摩擦，用玻璃棒可以吸引碎纸片玻璃棒带正电，丝绸带负电；毛皮和橡胶棒摩擦也产生静电，现象和上面一样橡胶棒带负电，毛皮带正电；注意闪电不属于静电，静电积累到一定程度，正负电子引诱，而产生的放电现象
3、D
【解析】从t=0开始，线框的位移从0到l，导线框切割磁感线的有效长度线性增加，感应电流也线性增加；线框的位移从l到2l，线框完全进入磁场，无感应电流；线框的位移从2l到3l，导线框切割磁感线的有效长度线性减少，感应电流也线性减小，故D正确，ABC错误。
故选D。
4、C
【解析】A．欧姆定律适用于纯电阻电路或电解质导电，不是适用于一切导电物质，故A错误；
B．导体电阻由导体材料、长度、横截面积决定，与电压电流无关，故B错误；
C．欧姆定律的内容为：通过导体的电流跟它两端的电压成正比，跟它的电阻成反比，故C正确；
D．由于电动机为非纯电阻，所以欧姆定律不成立，即某电动机正常工作时，它两端的电压与通过它的电流的比值不等于该电动机的电阻，故D错误。
故选C。
5、D
【解析】已知电压互感器，变压比为1000∶1，电压表示数为220V，故传输电压为：；已知电流互感器，变流比为100∶1，电流表示数为10A，故传输电流为：；故电功率为：，故D正确，A、B、C错误；
故选D
6、D
【解析】A．开关闭合瞬间，电路中电流增大，线圈产生的磁场增强，穿过线圈Ⅱ的磁通量增大，产生感应电流．故A错误；
B．将电键突然断开的瞬间，线圈产生的磁场从有到无消失，穿过穿过线圈Ⅱ的磁通量减小，产生感应电流．故B错误；
C．通电时，来回移动变阻器滑动端时，变阻器接入电路的电阻变化，电路中电流变化，线圈产生的磁场变化，穿过线圈Ⅱ磁通量变化，产生感应电流，故C错误
D．开关闭合一段时间后，线圈中是恒定的电流，线圈产生稳恒的磁场，穿过线圈Ⅱ的磁通量不变，没有感应电流产生，故D正确。
故选：D。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BD
【解析】A项：根据右手定则可知，金属棒AB逆时针切割磁感时，产生的感应电流应该是从B向A，故A错误；
B项：据E＝BLv以及v＝rω可得切割磁感线时产生电动势
E＝BLv＝Br，切割磁感线的导体相当于电源，则AB两端的电压相当于电源的路端电压，根据闭合电路欧姆定律可知，UAB＝，故B正确；
C项：切割磁感线的AB相当于电源，在AB内部电流方向由B向A，故金属棒A相当于电源正极，故与A接近的电容器M板带正电，故C错误；
D项：由B分析知，AB两端的电压为，则电容器两端的电压也为，所以电容器所带电荷量Q＝CU＝，故D正确
故选BD
8、AB
【解析】A．杆子受重力、水平向右的安培力和斜面的支持力，若三个力平衡，则不受摩擦力。故A正确。
B．杆子受重力，竖直向上的安培力，若重力与安培力相等，则二力平衡，不受摩擦力。故B正确。
C．杆子受重力、竖直向下的安培力、支持力，要想处于平衡，一定受摩擦力。故C错误。
D．杆子受重力、水平向左的安培力，支持力，要想处于平衡，一定受摩擦力。故D错误。
故选AB.
9、BC
【解析】A．带电粒子在电场中做类平抛运动，有

联立解得

故A错误；
B．带电粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，有

由几何关系有

联立解得

故B正确；
C．粒子在匀强磁场中运动的加速度

故C正确；
D．带电粒子在匀强电场中运动的时间

在匀强磁场中运动的时间

带电粒子在匀强电场中运动和在匀强磁场中运动的时间之比为

故D错误。
故选BC。
10、BC
【解析】A．根据右手定则可知，AB棒做切割磁感线运动，但电路没有闭合，所以金属棒AB中没有感应电流，故A错误；
B．AB棒切割磁感线产生感应电动势高低为：A端为低电势、B端为高电势，则电容器a极板带正电，b极板带负电，B正确；
C．电容器两端电压等于切割感应电动势，根据有：

C正确；
D．根据得：

D错误；
故选BC。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.③ ②.⑥ ③.多次移动滑动触头，记录相应的，读数 ④.
【解析】(1)器材选择：定值电阻要和待测电流表内阻接近，因为电流表G2的量程是待测电流表G1的2倍；滑动变阻器的电阻不要太大．故定值电阻选③，滑动变阻器选⑥
(2)补充实验步骤: ③多次移动滑动触头，记录相应的，读数
(3)根据并联分流公式，又，解得，式中r1即rG1
【点睛】本题考查测量实际电流表G1内阻r1的实验器材选择，实验原理（并联分流）等．对于变阻器分压式接法，操作时要注意：开关闭合前，变阻器输出电压要最小
12、 ①.B ②.D ③. ④.2.0 （1.9-2.1均给分） ⑤.0.087 （0.082-0.120均给分）
【解析】(1)[1]若电流表量程选3A，为了便于读数（应使指针半偏及以上），电流需在1.5A以上。这样，电路总阻应在：
；
以下，变化范围太小，不利于滑动变阻器操作，所以电流表量程应选B；
[2]若定值电阻取10Ω，则电路中电流最大不超过：
，
电流值不到电流表小量程的，不利于精确读数，故定值电阻只能取D。
(2)[3]纵坐标不从0开始，可提高图线精度。描点出5个点后，应该用一条直线来“拟合”坐标系中描出的点。

(3)[4]由图线与纵坐标的交点可知：
E=2.025V；
根据要求故E取为2.0V，
[5]内阻为
。

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
14、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
15、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
