磁路欧姆定律.ppt

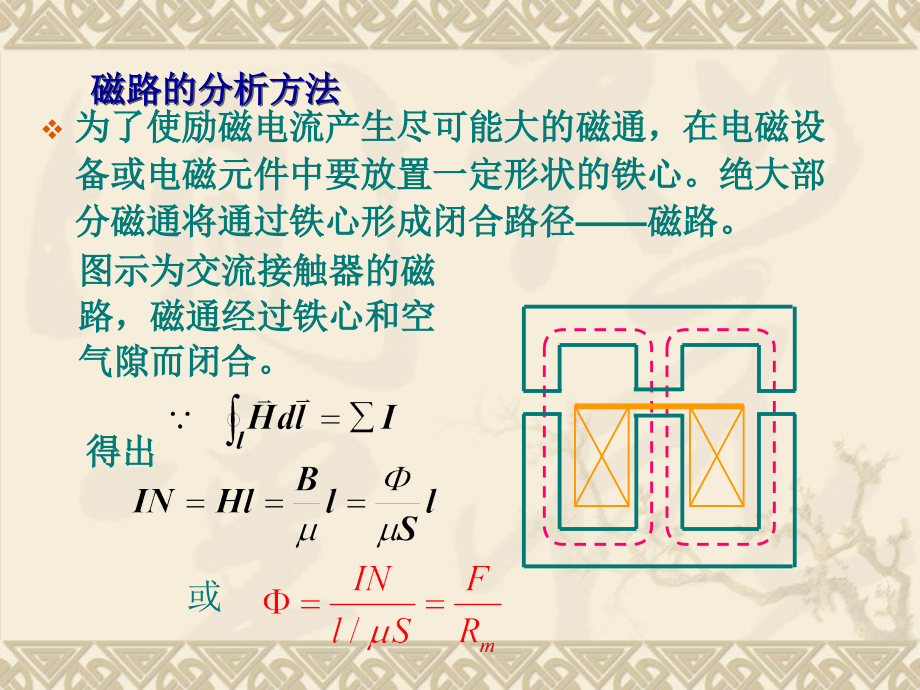

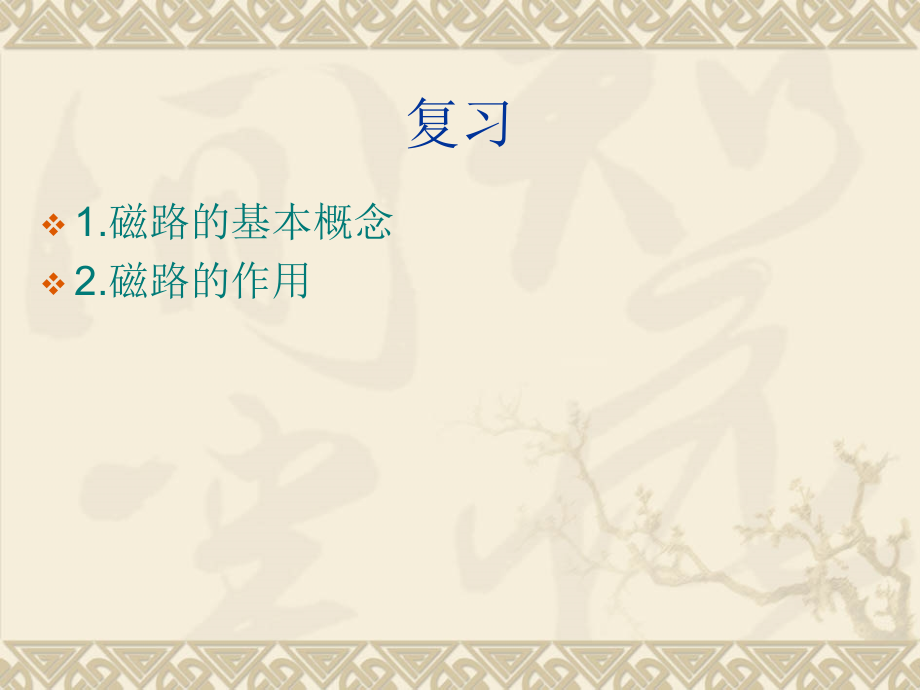

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,复习,1.磁路的基本概念,2.磁路的作用,为了使励磁电流产生尽可能大的磁通，在电磁设备或电磁元件中要放置一定形状的铁心。绝大部分磁通将通过铁心形成闭合路径磁路。,图示为交流接触器的磁路，磁通经过铁心和空气隙而闭合。,得出,或,磁路的分析方法,式中：,F=IN,称为磁动势，此为产生磁通的激励；,R,m,为磁阻，是磁路对磁通具有阻碍作用的物量；,l,为磁路的平均长度；,S,为磁路的截面积。,此即,磁路的欧姆定律,为了使励磁电流产生尽可能大的磁通，在电磁设备或电磁元件中要放置一定形状的铁心。绝大部分磁通将通过铁心形成闭合路径磁路。,图示为交流接触器的磁路，磁通经过铁心和空气隙而闭合。,得出,或,磁路的分析方法,上式与电路中的欧姆定律在形式上相似，与磁路对照如下：,磁路,电路,磁动势,F,磁通,磁感应强度,B,磁阻,R=l/,S,电动势,E,电流,I,电流密度,J,电阻,R=l/,S,N,I,+,E,I,R,(1)在处理电路时不涉及电场问题，在处理磁路时离不开磁场的概念；例如在讨论电机时，常常要分析电机磁路的气隙中磁感应强度的分布情况。,(2)在处理电路时一般可以不考虑漏电流，在处理磁路时一般都要考虑漏磁通；,(3)磁路欧姆定律和电路欧姆定律只是在形式上相似。由于,不是常数，其随励磁电流而变，磁路欧姆定律不能直接用来计算，只能用于定性分析；,(4)在电路中，当,E,=0时，,I,=0；但在磁路中，由于有剩磁，当,F,=0 时，,不为零,；,磁路分析的特点,计算磁路问题时，可以应用上面介绍的磁路欧姆定律，但由于磁路的磁导率不是常数(随励磁电流而变)，往往要借助于磁场强度,H,这个物理量。,或,若磁路不均匀，由不同材料构成，则磁路的磁阻应由不同的几段串联而成，即,I,0,S,0,S,1,1,l,1,S,1,2,l,2,S,2,右图所示继电器的磁路就是由三段串联,查铸钢的磁化曲线，,B,=0.9 T 时，磁场强度,H,1,=500 A/m,例1:,有一环形铁心线圈，其内径为10cm，外径为,5cm，铁心材料为铸钢。磁路中含有一空气隙，,其长度等于 0.2cm。设线圈中通有 1A 的电流，,如要得到 0.9T 的磁感应强度，试求线圈匝数。,解:,空气隙的磁场强度,铸钢铁心的磁场强度，,铁心的平均长度,磁路的平均总长度为,对各段有,总磁通势为,线圈匝数为,磁路中含有空气隙时，由于其磁阻较大，磁通势几乎都降在空气隙上面。,结论：,当磁路中含有空气隙时，由于其磁阻较大，要得到相等的磁感应强度，必须增大励磁电流（设线圈匝数一定）。,小结,磁路欧姆定律,与电路的异同,
