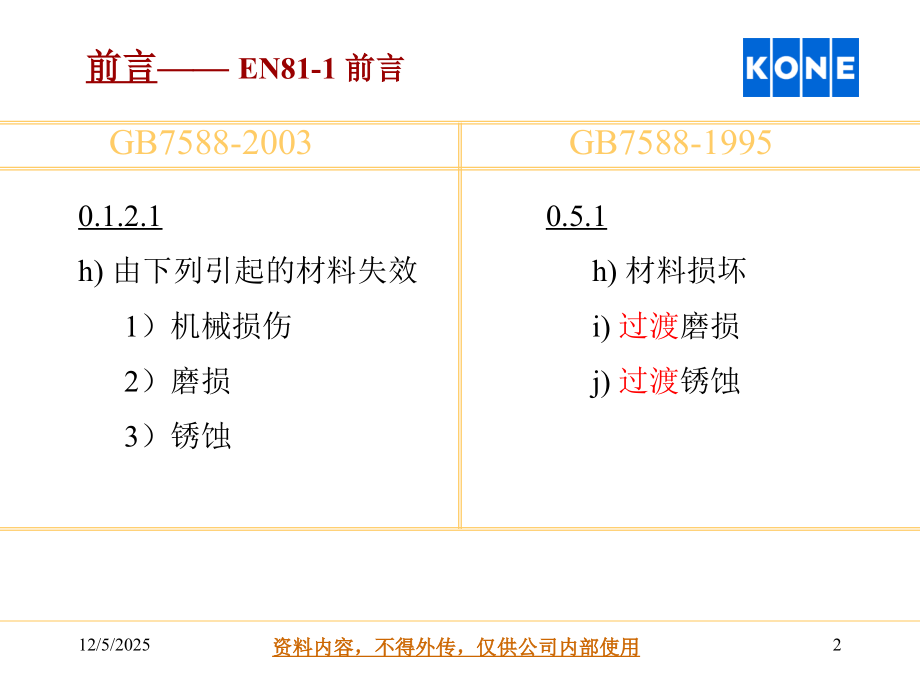

*,资料内容,不得外传,仅供公司内部使用,*,GB7588-2003,GB7588-1995,电梯安装规范GB7588,0.1.2.1,h)由下列引起的材料失效,1)机械损伤,2)磨损,3)锈蚀,0.5.1,h)材料损坏,i),过渡,磨损,j),过渡,锈蚀,前言,EN81-1 前言,12/5/2025,2,资料内容,不得外传,仅供公司内部使用,0.2.2,本标准不仅表达了电梯指令的基本安全要求,而且另外叙述了电梯安装在建筑或构筑物中的最低限度的规范要求。,无机房电梯符合电梯指令的基本安全要求,前言,EN81-1 前言,12/5/2025,3,资料内容,不得外传,仅供公司内部使用,0.2.3,当部件因重量、尺寸和(或)形状原因用手不能移动时,则这些部件应:,前言,EN81-1 前言,设置可供提升装置吊运的附件;或,b),设计可以与上述吊运附件相连接的件(如:采用螺纹孔方式);或,c),具有容易被标准型的提升设备缚系吊运的外形。,12/5/2025,4,资料内容,不得外传,仅供公司内部使用,0.2.5,买主和供应商之间所作的协商内容为:,a)电梯的预定用途;,b)环境条件;,c)土建工程问题;,d)安装地点的其它方面的 问题,。,如通力和用户对土建图、或钢结构井道的设计的共同确认,前言,EN81-1 前言,12/5/2025,5,资料内容,不得外传,仅供公司内部使用,0.3.1,有害材料如石棉等不准使用,前言,EN81-1 前言,标准中的所有条款都是建立在“假设”的前提下,12/5/2025,6,资料内容,不得外传,仅供公司内部使用,0.3.3,选择和配置的零部件在预期的环境影响和特定的工作条件下,不应影响电梯的安全运行。,前言,EN81-1 前言,12/5/2025,7,资料内容,不得外传,仅供公司内部使用,0.3.4,承载支撑件的设计,应保证在0-100%额定载荷下电梯均能安全运行。,前言,EN81-1 前言,12/5/2025,8,资料内容,不得外传,仅供公司内部使用,0.3.5,本标准对于电气安全装置的要求是,若电气安全装置完全符合本标准的要求,则其失效的可能性不必考虑。,前言,EN81-1 前言,12/5/2025,9,资料内容,不得外传,仅供公司内部使用,0.3.6,当使用人员按,预定方法,使用电梯时,对因其自身疏忽和非故意的不小心而造成的问题应予以保护。,例如,安装和维保时通过轿顶运送物品不在保护之列,0.6.1,使用者由其自身疏忽和非故意的不小心而造成的问题予以保护。,前言,EN81-1 前言,12/5/2025,10,资料内容,不得外传,仅供公司内部使用,0.3.7,在某些情况下,使用人员可能做出某种鲁莽动作,本标准没有考虑同时发生的两种鲁莽动作的可能性和(或)违反电梯使用说明的情况。,0.7,本标准制定时,考虑到使用者的某些鲁莽轻率动作,但必须限制这种行为。而没有考虑两个轻率动作同时发生的可能性以及没有考虑违反使用说明的情况。,电梯使用说明应详尽一些违反安全要求的行为,前言,EN81-1 前言,12/5/2025,11,资料内容,不得外传,仅供公司内部使用,0.3.8,如果在维修期间,一个使用人员通常不易接近的安全装置被有意置为无效状态,此时电梯的安全运行无保障,应遵照维修规程采取补充措施去保证使用人员的安全。,前言,EN81-1 前言,如:短接门锁触点,应在维保手册中明确指出其危害性。,12/5/2025,12,资料内容,不得外传,仅供公司内部使用,0.3.9,所用的水平力:,a)静力:300N;,b)撞击所产生的力:1000N;,前言,EN81-1 前言,这是一个人可能施加的作用力。,12/5/2025,13,资料内容,不得外传,仅供公司内部使用,0.3.10,除了下列各项以外,根据良好实例和标准要求制造的机械装置,在无法检查情况下,将不会损坏至濒临危险状态。,下列机械故障应考虑:,前言,EN81-1 前言,12/5/2025,14,资料内容,不得外传,仅供公司内部使用,前言,EN81-1 前言,a)悬挂装置的破断;,b)曳引轮上曳引绳失控滑移;,辅助绳、链和带的所有连接的破断和松弛;,d),参与对制动轮或盘制动的机电制动器机械零部件之一失效;,e),与主驱动机组和曳引轮有关零部件的失效。,12/5/2025,15,资料内容,不得外传,仅供公司内部使用,0.3.11,轿厢从最低层站坠落,在撞击缓冲器之前,允许安全钳有不动作的可能性。,此种情况下,能满足轿厢撞击缓冲器要求,前言,EN81-1 前言,12/5/2025,16,资料内容,不得外传,仅供公司内部使用,0.3.12,当轿厢速度在达到机械制动瞬间仍与主电源频率相关时,则此时的速度假定不超过115%额定速度或相应的分级速度。,前言,EN81-1 前言,12/5/2025,17,资料内容,不得外传,仅供公司内部使用,0.3.13,装有电梯的大楼管理机构,应能有效地响应应急召唤,而没有不恰当的延时。,如果管理机构有要求,电梯应具备此功能,前言,EN81-1 前言,12/5/2025,18,资料内容,不得外传,仅供公司内部使用,0.3.14,通常应提供用于提升笨重设备的设施(见0.2.5)。,前言,EN81-1 前言,12/5/2025,19,资料内容,不得外传,仅供公司内部使用,2 引用标准,EN12015:1998,电磁兼容性-电梯、自动扶梯和自动人行道的产品系列标准-辐射,EN12016:1998,电磁兼容性-电梯、自动扶梯和自动人行道的产品系列标准-抗干扰性,通力产品符合上述标准,12/5/2025,20,资料内容,不得外传,仅供公司内部使用,5 电梯井道,5.2.1,电梯应由下述部分与周围分开,a)井道壁、底板和井道顶板;或,b),足够的空间。,5.2.1,每一电梯井道均应由无孔的墙、底板和顶板完全封闭起来。,无围封观光电梯合法化,12/5/2025,21,资料内容,不得外传,仅供公司内部使用,5.2.1.2,部分封闭的井道,在不要求井道在火灾情况下用于防止火焰蔓延的场合,如与瞭望台、竖井、塔式建筑物联结的观光电梯等,井道不需要全封闭,但要提供:,对观光电梯井道墙的要求,5 电梯井道,12/5/2025,22,资料内容,不得外传,仅供公司内部使用,在人员可正常接近电梯 处,围壁的高度应足以防止人员:,遭受电梯运动部件危害;,直接或用手持物体触及井道中电梯设备而干扰电梯的安全运行,5 电梯井道,对观光电梯井道墙的要求,12/5/2025,23,资料内容,不得外传,仅供公司内部使用,若符合图1和图2要求,则围壁高度足够,即:,5 电梯井道,1)在层门侧的高度不小于3.50m;,2)其余侧,当围壁与电梯运动部件的水平距离为最小允许值0.50m时,高度应不小于2.50m;若该水平距离大于0.50m时,高度可随着距离的增加而减少;当距离等于2.0m时,高度可减至最小值1.10m。,对观光电梯井道墙的要求,12/5/2025,24,资料内容,不得外传,仅供公司内部使用,b)围壁应是无孔的;,c)围壁距地板、楼梯或平台边缘最大距离为0.15m(见图1);,应采取措施防止由于其它设备干扰电梯的运行见5.8,b),和16.3.1,c);,对露天电梯,应采取特殊的防护措施(见0.3.3),例如,沿建筑物外墙安装的附壁梯,。,对观光电梯井道墙的要求,5 电梯井道,注:只有在充分考虑环境或位置条件后,才允许电梯在部分封闭井道中安装,。,12/5/2025,25,资料内容,不得外传,仅供公司内部使用,5.2.2.2 2,对通往底坑的通道门(见5.7.3.2),在不是通向危险区域情况下,可不必设置电气安全装置。这是指电梯正常运行中,轿厢、对重(或平衡重)的最低部分,包括导靴、护脚板等和底坑底之间的自由垂直距离至少为2.0m的情况。,电梯的随行电缆、补偿绳或链及其附件、限速器张紧轮和类似装置,认为不构成危险。,非标设计时可考虑此要求,5 电梯井道,12/5/2025,26,资料内容,不得外传,仅供公司内部使用,5.3.1.2,在人员可正常接近的玻璃门扇、玻璃面板或成形玻璃板,均应用夹层玻璃制成,其高度应符合5.2.1.2的要求。,观光电梯井道墙的要求,5 电梯井道,12/5/2025,27,资料内容,不得外传,仅供公司内部使用,5.6.1,对重(或平衡重)的运行区域应采用刚性隔障防护,该隔障从电梯底坑地面上不大于0.30m处向上延伸到至少2.50m的高度。,特殊情况,为了满足底坑安装的电梯部件的位置要求,允许在该隔障上开尽量小的缺口。,通力设计满足此要求,5 电梯井道,12/5/2025,28,资料内容,不得外传,仅供公司内部使用,5.6.2.1,这种隔障应至少从轿厢、对重(或平衡重)行程的最低点延伸到,最低层站楼面以上,2.50m高度。,宽度应能防止人员从一个底坑通往另一个底坑。满足5.2.2.2.2情况除外。,土建图设计时应注意,5.6.1,在井道的下部,在不同电梯的运动部件(轿厢或对重)之间,应设置隔障。,这种隔障应至少从轿厢或对重行程的最低点延伸到,底坑地面以上,2.5m高度。,5 电梯井道,12/5/2025,29,资料内容,不得外传,仅供公司内部使用,5.6.2.2,如果轿厢顶部边缘和相邻电梯的运动部件,轿厢、对重(或平衡重),之间的水平距离小于,0.5m,,这种隔障应贯穿整个井道。,土建图设计时应注意,5.6.2,如果轿厢顶部边缘与相邻电梯的运动部件(轿厢或对重)之间的水平距离小于,0.3m,,5.6.1所要求的隔障应延长贯穿整个井道的高度,并应超过其有效宽度。,5 电梯井道,12/5/2025,30,资料内容,不得外传,仅供公司内部使用,5.7.1.3,当电梯驱动主机的减速是按照12.8的规定被监控时,5.7.1.1和5.7.1.2中用于计算行程的0.035v,2,的值可按下述情况减少:,5.7.1.3,当电梯的减速是按照12.8的规定被可靠监控时,5.7.1.1和5.7.1.2中用于计算间距的0.035v,2,的值可按下述情况减少:,5 电梯井道,电梯的额定速度小于或等于4,m/s,时,可减少到1/2,且不应小于,0.25,m;,电梯的额定速度大于4,m/s,时,可减少到1/3,且不应小于,0.28,m。,电梯的额定速度小于或等于4,m/s,时,可减少到1/2;,电梯的额定速度大于4,m/s,时,可减少到1/3。,但无论哪种情况,此值均不得,小于0.25m。,12/5/2025,31,资料内容,不得外传,仅供公司内部使用,5.7.3.3,当轿厢完全压在缓冲器上时,应同时满足下列三个条件:,5 电梯井道,c)底坑中固定的最高部件,如补偿绳张紧装置位于最上位置时,其和轿厢的最低部件之间的自由垂直距离不应小于0.3m,上述b)1)和b)2)除外。,12/5/2025,32,资料内容,不得外传,仅供公司内部使用,5.7.3.4,底坑内应有:,5 电梯井道,应要求客户提供双连开关,通力应提供接线图,,MAP,中也应是双连开关,c)井道灯的开关(见5.9),在开门去底 坑时应易于接近。,12/5/2025,33,资料内容,不得外传,仅供公司内部使用,5.8,电梯井道的专用,5 电梯井道,b)无围壁时,井道是指距电梯运动部件1.50m水平距离内的区域(见5.2.1.2)。,12/5/2025,34,资料内容,不得外传,仅供公司内部使用,5.9,井道照明,井道应设置永久性的电气照明装置,即使在所有的门关闭时,在轿顶面以上和底坑地面以上,1m处的照度均至少为50lx。,照明应这样设置:距井道最高和最低点0.50m以内各装设一盏灯,,再设中间灯,。,对于采用5.2.1.2部分封闭井道,如果井道附近有足够的电气照明,井道内可不设照明。,5.9,井道照明,井道应设置永久性的电气照明,在维护修理期间,即使门全部关上,井道亦能被照亮。,照明应这样设置:距井道最高和最低点0.50m以内各装设一盏灯,,中间最大每隔7m设一盏灯,。,对于采用中“特殊情况”规定的非封闭式井道,如果井道周围有足够的照明,井道中可不设照明装置。,轿顶照明如能满足要求可不设井道照明;厅门关闭后,还应考核厅门地坎上的照度及轿门门头附近的照度;这里主要指的是工作区域的照度。,5 电梯井道,12/5/2025,35,资料内容,不得外传,仅供公司内部使用,5.10,紧急解困,如果在井道中工作的人员存在被困危险,而又无法通过轿厢或井道逃脱,应在存在该危险处设置报警装置。,该报警装置应符合14.2.3.2和14.2.3.3的要求,双向通话系统应应用于轿顶和底坑,应考虑多方通话系统,5 电梯井道,12/5/2025,36,资料内容,不得外传,仅供公司内部使用,6.2.2,应提供人员进入机房和滑轮间的安全通道。应优先考虑全部使用楼梯,如果不能用楼梯,可以使用符合下列条件的梯子:,6 机房和滑轮间,6.2.2,人员进入机房和滑轮间的通道应优先考虑全部采用楼梯。如果不能安装楼梯,可以使用满足下列条件的梯子:,通往机房和滑轮间的通道不应高出楼梯所到平面4,m;,梯子应,牢固地固定,在通道上而,不能被移动,;,梯子高度超过1.50,m,时,其与水平方向夹角应在65,-,75,0,之,间,并不易滑动或翻转;,a)应不易滑动或翻转;,b)放置时,梯子与水平面的夹角应在70,-,76,0,之间。固定的并且,高度小于1.5m的梯子除外;,如机房采用梯子必须专用,且固定。,12/5/2025,37,资料内容,不得外传,仅供公司内部使用,梯子的净宽度不应小于0.35,m,,其踏板深度不应小于25,mm。,对于垂直设置的梯子,踏板与梯子后面墙的距离不应小于0.15,m。,踏板的设计载荷应为1500,N;,e),靠近梯子顶端,至少应设置一个容易握到的把手;,f),梯子周围1.50,m,的水平距离内,应能防止来自梯子上方坠落物的危险。,6 机房和滑轮间,梯子必须专用,在通道地面附近处应保持,随时可用,,为此应制定必要的规定;,d),靠近梯子顶端,应设置一个或多个容易握到的拉手;,e),当梯子未固定住时,应配备固定的附着点。,对梯子的尺寸有具体要求,12/5/2025,38,资料内容,不得外传,仅供公司内部使用,6.3.7,设备的搬运,在机房顶板或横梁的适当位置上,应装备一个或多个适用的具有安全工作载荷,标示,(见15.4.5)的金属支架或吊钩,以便起吊重载设备(见0.2.5和0.3.14)。,6.3.7,设备的搬运,在机房顶板或横梁的适当位置上,应装备一个或多个适用的的金属支架或吊钩,以便在安装时和需要更新设备时,吊运重的设备。,土建图或其他文件应作相应的修改,6 机房和滑轮间,12/5/2025,39,资料内容,不得外传,仅供公司内部使用,7 层门,7.1.1,进入轿厢的井道开口处应装设无孔的层门。门关闭后,门扇之间及门扇与立柱、门楣和地坎之间的间隙应尽可能小。,对于乘客电梯,此运动间隙不得大于6mm。对于载货电梯,此间隙不得大于8mm。,由于磨损,间隙值允许达到10mm。如果有凹进部分,上述间隙从凹底处测量,。,7.1,总则,进入轿厢的井道开口处应装设无孔的层门,门关闭后,门扇之间及门扇与立柱、门楣和地坎之间的间隙应尽可能小。,对于乘客电梯,此运动间隙不得大于6mm;对于载货电梯,此间隙不得大于8mm。,EN81-1,中无货梯的特殊说明,维保后的电梯的间隙放大为10,mm。,12/5/2025,40,资料内容,不得外传,仅供公司内部使用,7.2.2,火灾情况下的性能,如建筑物需要电梯层门具有防火性能,该层门应按GA109进行试验。,7.2.2,火灾情况下的性能(见F2的注释),层门应是这样一种类型,即该类型门已按F2规定的程序进行过耐火试验并符合其规定。,对于层门的防火要求见附录G(提示的附录)。,目前,如果建筑物有要求,才进行防火性能试验。,7 层门,12/5/2025,41,资料内容,不得外传,仅供公司内部使用,7.2.3.2,在水平滑动门和折叠门主动门扇的开启方向,以150N的人力(不用工具)施加在一个最不利的点上时,7.1规定的间隙可以大于6mm,但不得大于下列值:,7.2.3.2,在水平滑动门的开启方向,以150N的人力(不用工具)施加在一个最不利的点上时,可以大于7.1.1规定的间隙,,但不得大于30mm。,7 层门,a)对旁开门,30mm;,b)对中分门,总和为45mm,。,12/5/2025,42,资料内容,不得外传,仅供公司内部使用,7.2.3.3,玻璃门扇的固定方式应能承受本标准规定的作用力,而不损伤玻璃的固定件。,玻璃尺寸大于7.6.2所述的玻璃门,应使用夹层玻璃,且按附录J(标准的附录)表J2选用或能承受附录J所述的冲击摆试验。试验后,门的安全功能不受影响。,7 层门,12/5/2025,43,资料内容,不得外传,仅供公司内部使用,7.4.2.1,层门的设计应防止正常运行中脱轨、机械卡阻或行程终端时错位。,由于磨损、锈蚀或火灾原因可能造成导向装置失效时,应设有应急的导向装置使层门保持在原有位置上,。,7.4.2.1,层门在其正常运行中应避免脱轨、卡阻或在行程终端时错位。,7 层门,12/5/2025,44,资料内容,不得外传,仅供公司内部使用,8 轿厢与对重,8.2.1,乘客电梯和病床电梯,为了防止由于人员的超载,轿厢的有效面积应予以限制。为此额定载重量和最大有效面积之间的关系见表1。,对于轿厢的凹进和凸出部分,不管高度是否小于1m,也不管其是否有单独门保护,在计算轿厢最大有效面积时均必须算入。,当门关闭时,轿厢入口的任何有效面积也应计入。,8.2.1,一般规定,为防止由于人员引起的轿厢超载,轿厢的有效面积应予以限制(对于轿厢的凹进和凸出部分,不管高度是否小于1m,也不管其是否有单独门保护,,12/5/2025,45,资料内容,不得外传,仅供公司内部使用,对于1000,kg,的客梯,1600*1500成为可能,8 轿厢与对重,在计算轿厢最大有效面积时均必须算入)。为此额定载重量和最大有效面积之间的关系见表2。,为了允许轿厢设计的改变,对表1所列各额定载重量对应的轿厢最大的有效面积允许增加不大于表列值,5%,的面积。,此外,轿厢的超载还应由符合14.2.5要求的装置来监控。,12/5/2025,46,资料内容,不得外传,仅供公司内部使用,8.2.2,载货电梯,为了防止不可排除的人员乘用可能发生的超载,轿厢面积应予以限制。通常,额定载重量和轿厢最大有效面积的关系也应按照表1的规定。,特殊情况,为了满足使用要求而难以同时符合表1规定的载货电梯,在其安全受到,有效控制,的条件下,轿厢面积可超出表1的规定。,8.2.2,载货电梯和非8.2.3所述的非商业用汽车电梯,要应用8.2.1的要求。此外,设计计算时不仅要考虑额定载重量,还要考虑可能进入轿厢的运载装置的重量。,特殊情况,为了满足使用要求而难以同时满足8.2.1要求的载货电梯和病床电梯在其额定载重量受到有效控制条件下,轿厢面积可参照表2的规定执行。,8 轿厢与对重,可以提供大轿厢,小载荷的电梯成为可能,但应满足有效控制的要求,12/5/2025,47,资料内容,不得外传,仅供公司内部使用,这里“有效控制”的含义是指:,a),电梯设计计算应考虑轿厢 实际载重量达到了轿厢面积按表1规定所对应的额定载重量的情况下,电梯各相关受力部件(如曳引钢丝绳及端接装置、曳引轮轴、曳引机轮齿、制动器、轿厢及轿架等)有足够的强度和刚度,钢丝绳与曳引轮之间不打滑,安全钳、缓冲器能满足使用要求;,8 轿厢与对重,12/5/2025,48,资料内容,不得外传,仅供公司内部使用,b)轿厢的超载应由符合14.2.5要求的装置监控;,应在从层站装卸区域总可看见的位置上设置标志,表明该载货电梯的额定载重量(见15.5.3);,d),应专用于运送轻质货物,其体积可保证在装满轿厢情况下,该货物的总质量不会超过额定载重量;,e),电梯有专职司机操作,并严格限制人员进入。,8 轿厢与对重,如果轿厢超面积,必需是有司机操作。反之,可不要。,12/5/2025,49,资料内容,不得外传,仅供公司内部使用,以上a)、b)、c)由电梯制造商负责;d)、e)由电梯用户负责。,同时,对于上述特殊情况所指的载货电梯的交付使用前的检验,还应分别按附录D(标准的附录)D2h)作曳引检查;按D2j)作安全钳检验以及按D2l)做缓冲器的检验。,8 轿厢与对重,12/5/2025,50,资料内容,不得外传,仅供公司内部使用,8.3.2.2,玻璃轿壁应使用夹层玻璃,应按表J1选用或能承受附录J所述的冲击摆试验。,在试验后,轿壁的安全性能应不受影响。,距轿厢地板1.10m高度以下若使用玻璃轿壁,则应在高度0.90m至1.10m之间设置一个扶手,这个扶手应牢固固定,与玻璃无关。,8 轿厢与对重,12/5/2025,51,资料内容,不得外传,仅供公司内部使用,8.3.2.3,玻璃轿壁的固定件,即使在玻璃下沉的情况下,也应保证玻璃不会滑出。,8 轿厢与对重,12/5/2025,52,资料内容,不得外传,仅供公司内部使用,8.3.2.4,玻璃轿壁上应有永久性的标记。,采购和检验部门应注意,8 轿厢与对重,a)供应商名称或商标;,b)玻璃的型式;,c)厚度如:(8+0.76+8)mm。,12/5/2025,53,资料内容,不得外传,仅供公司内部使用,8.6.7.2,玻璃门扇的固定方式应能承受本标准规定的作用力,而不损伤玻璃的固定件。,玻璃尺寸大于7.6.2所述的玻璃门,应使用夹层玻璃,应按表J2选用或能承受附录J所述的冲击摆试验。试验后门的安全功能应不受影响。,8 轿厢与对重,12/5/2025,54,资料内容,不得外传,仅供公司内部使用,8 轿厢与对重,8.6.7.3,玻璃门的固定件,应确保即使在玻璃下沉时,也不会滑脱固定件。,12/5/2025,55,资料内容,不得外传,仅供公司内部使用,8.6.7.4,玻璃门扇上应有下列标记:,采购和检验部门应注意,8 轿厢与对重,a)供应商名称或商标;,b)玻璃的型式;,c)厚度 如:(8+0.76+8)mm。,12/5/2025,56,资料内容,不得外传,仅供公司内部使用,8.6.7.5,为避免拖曳孩子的手,对动力驱动的自动水平滑动玻璃门,若玻璃尺寸大于7.6.2的规定,应采取使危险减至最小的措施,例如:,8 轿厢与对重,a)减少手和玻璃之间的磨擦系数;,使玻璃不透明部分高度达1.10,m;,感知手指的出现;或,d),其它等效方法。,KONE,有此感知手指的设计;或采用磨沙玻璃,12/5/2025,57,资料内容,不得外传,仅供公司内部使用,8.7.2.1.1.4,阻止折叠门开启的力应不大于150N。这个力的测量应在门处于下列折叠位置时进行,即:折叠门扇的相邻外缘间距或与等效件(如门框)距离为100mm时进行。,8 轿厢与对重,12/5/2025,58,资料内容,不得外传,仅供公司内部使用,8.13.1,在轿顶的任何位置上,应能支撑两个人的体重,,每个人按0.2m,0.2m面积上作用1000N的力,应无永久变形,。,8.13.1,除8.3要求的以外:,a)轿顶应能支撑两个人,即在轿顶的任何位置上,均能承受2000N的垂直力而无永久变形;,对轿顶的刚度提出了具体要求,8 轿厢与对重,12/5/2025,59,资料内容,不得外传,仅供公司内部使用,8.13.3,离轿顶外侧边缘有水平方向超过0.3m的自由距离时,轿顶应装设护栏。,自由距离应测量至井道壁,井道壁上有宽度或高度小于0.30m的凹坑时,允许在凹坑处有稍大一点的距离。,轿顶侧外缘小于0.3,m,时可以不装设护栏,8 轿厢与对重,12/5/2025,60,资料内容,不得外传,仅供公司内部使用,护栏应满足下列要求。,8.13.3.1,护栏应由扶手、0.10m高的护脚板和位于护栏高度一半处的中间栏杆组成。,KONE,在非标、同一井道时设计是否满足了上述要求?尤其是无机房时,应注意顶层高度。,8 轿厢与对重,12/5/2025,61,资料内容,不得外传,仅供公司内部使用,8.13.3.2,考虑到护栏扶手外缘水平的自由距离,扶手高度为:,8 轿厢与对重,a)当自由距离不大于 0.85m时,不应小于0.70m;,b)当自由距离大于0.85m时,不应小于1.10m。,注意这里的自由距离是从护栏扶手外缘算起,12/5/2025,62,资料内容,不得外传,仅供公司内部使用,8.13.3.3,扶手外缘和井道中的任何部件对重(或平衡重)、开关、导轨、支架等之间的水平距离不应小于0.10m。,KONE,设计是否满足了上述要求?,对,MonoSpace,,,应出一个工地备忘录,8 轿厢与对重,12/5/2025,63,资料内容,不得外传,仅供公司内部使用,8.13.3.4,护栏的入口,应使人员安全和容易地通过,以进入轿顶。,8.13.3.5,护栏应装设在距轿顶边缘最大为0.15m之内。,8 轿厢与对重,边缘应控制在0.15,m,之内,防止人员踩踏此处而产生坠落的危险,12/5/2025,64,资料内容,不得外传,仅供公司内部使用,8.13.4,在有护栏时,应有关于,俯伏或斜靠护栏危险,的警示符号或须知,固定在护栏的适当位置。,8 轿厢与对重,12/5/2025,65,资料内容,不得外传,仅供公司内部使用,9 悬挂装置、补偿装置和超速保护装置,9.3,钢丝绳曳引,钢丝绳曳引应满足以下三个条件:,9.3.1,曳引应满足以下两个条件:,a)当对重压在缓冲器上而曳引机按电梯上行方向旋转时,应不可能提升轿厢;,b)曳引条件的要求,见本章注释1。,轿厢应在载有125%8.2.1或8.2.2规定额定载荷的情况下应保持平层状态不打滑;,必须保证在任何紧急制动的状态下,不管轿厢内是空载还是满载,其减速度的值不能超过缓冲器(包括减行程的缓冲器)作用时减速度的值。,c),当对重压在缓冲器上而曳引机按电梯上行方向旋转时,应不可能提升,空载,轿厢。,12/5/2025,66,资料内容,不得外传,仅供公司内部使用,9.6.1,补偿绳使用时必须符合下列条件:,9.6.1,若电梯额定速度大于2.5m/s,则应使用带张紧轮的补偿绳,,,并符合下列条件:,如使用,则与速度无关,9 悬挂装置、补偿装置和超速保护装置,a)使用张紧轮;,张紧轮的节圆直径与补偿绳的公称直径之比不小于30;,张紧轮根据9.7设置防护装置;,用重力保持补偿绳的张紧状态;,用一个符合14.1.2规定的电气安全装置来检查补偿绳的最小张紧位置。,应由重力保持补偿绳的张紧状态;,b),应借助一个符合14.1.2规定的电气安全装置来检查补偿绳的张紧状况;,c),张紧轮的节圆直径与补偿绳的公称直径之比应不小于30。,12/5/2025,67,资料内容,不得外传,仅供公司内部使用,9.7.1,曳引轮、滑轮和链轮应根据,表3,设置防护装置,以避免,:,9.7,用于导向、复绕、补偿作用的链轮和绳轮应设置防护装置,以避免,:,9 悬挂装置、补偿装置和超速保护装置,人身伤害;,钢丝绳或链条因松弛而脱离绳槽或链轮;,c),异物进入绳与绳槽或链与链轮之间。,a)人身伤害;,b)钢丝绳因松弛而脱离绳槽或链条因松弛而脱离链轮;,c)异物进入绳(或链)与绳槽(或链轮)之间。,12/5/2025,68,资料内容,不得外传,仅供公司内部使用,9.7.2,所采用的防护装置应能见到旋转部件且不妨碍检查与维护工作。若防护装置是网孔状,则其网孔尺寸应符合GB12265.1-1997表4的规定。,防护装置只能在下列情况下才能被拆除:,9.7,所采用的防护装置不得妨碍对绳轮或链轮的检查和维修。,9 悬挂装置、补偿装置和超速保护装置,a)更换钢丝绳或链条;,b)更换绳轮或链轮;,c)重新加工绳槽。,12/5/2025,69,资料内容,不得外传,仅供公司内部使用,9.9.8.3,当下列条件都满足时,无需符合9.9.8.2的要求:,9 悬挂装置、补偿装置和超速保护装置,a)能够从井道外用远程控制(除无线方式外)的方式来实现9.9.9所述的限速器动作,这种方式应不会造成限速器的意外动作,且未经授权的人不能接近远程控制的操纵装置;,12/5/2025,70,资料内容,不得外传,仅供公司内部使用,能够从轿顶或从底坑接近限速器进行检查和维护;,c),限速器动作后,提升轿厢、对重(或平衡重)能使限速器自动复位。,9 悬挂装置、补偿装置和超速保护装置,如果从井道外用远程控制的方式使限速器的电气部分复位,应不会影响限速器的正常功能。,12/5/2025,71,资料内容,不得外传,仅供公司内部使用,9.10.3,该装置在使空轿厢制停时,其减速度不得大于1g,n,。,9 悬挂装置、补偿装置和超速保护装置,12/5/2025,72,资料内容,不得外传,仅供公司内部使用,9.10.4,该装置应作用于:,9 悬挂装置、补偿装置和超速保护装置,轿厢;或,对重;或,钢丝绳系统(悬挂绳或补偿绳);或,d),曳引轮(例如直接作用在曳引轮,或作用于最靠近曳引轮的曳引轮轴上)。,MX,马达符合,d),款要求,12/5/2025,73,资料内容,不得外传,仅供公司内部使用,9.10.5,该装置动作时,应使一个符合14.1.2规定的电气安全装置动作。,9 悬挂装置、补偿装置和超速保护装置,这里的电气安全装置由限速器上的安全触点来实现,12/5/2025,74,资料内容,不得外传,仅供公司内部使用,9.10.11,轿厢上行超速保护装置是安全部件,应根据F7的要求进行验证。,一个新的安全部件,KONE,的制动器应有两种功能:1)制动器;2)轿厢上行超速保护装置。,9 悬挂装置、补偿装置和超速保护装置,12/5/2025,75,资料内容,不得外传,仅供公司内部使用,10 导轨、缓冲器和极限开关,10.1.2.1,许用应力可按下式计算:,perm,=R,m,/S,t,式中:,perm,-许用应力,MPa;,R,m,-抗拉强度,MPa;,S,t,-安全系数。,安全系数必须按表4确定,(表4略),12/5/2025,76,资料内容,不得外传,仅供公司内部使用,延伸率小于8%的材料太脆不应使用。,符合GB/T5072.1要求的导轨,许用应力值,perm,(MPa)可使用表5的规定值,。(表5略),新的计算办法,10 导轨、缓冲器和极限开关,12/5/2025,77,资料内容,不得外传,仅供公司内部使用,10.1.2.2,“T”型导轨的最大计算允许变形,:,10 导轨、缓冲器和极限开关,a)对于装有安全钳的轿 厢、对重(或平衡重)导轨,安全钳动作时,在两个方向上为5mm;,b)对于没有安全钳的对重(或平衡重)导轨,在两个方向上为10mm,12/5/2025,78,资料内容,不得外传,仅供公司内部使用,10.2.3,对于没有安全钳的对重(或平衡重)导轨,可使用成型金属板材,它们应作防腐蚀保护。,空心导轨的使用合法化,10 导轨、缓冲器和极限开关,12/5/2025,79,资料内容,不得外传,仅供公司内部使用,10.3.3,蓄能型缓冲器(包括,线性和非线性,)只能用于额定速度小于或等于1m/s的电梯。,10.3.3,蓄能型缓冲器仅用于额定速度小于或等于1m/s的电梯。,PU,缓冲器的使用合法化,10 导轨、缓冲器和极限开关,12/5/2025,80,资料内容,不得外传,仅供公司内部使用,10.4.1.2.1,非线性蓄能型缓冲器应符合下列要求:,10 导轨、缓冲器和极限开关,a)当装有额定载重量的轿厢自由落体并以115%额定速度撞击轿厢缓冲器时,缓冲器作用期间的平均减速度不应大于1g,n,;,12/5/2025,81,资料内容,不得外传,仅供公司内部使用,2.5g,n,以上的减速度时间不大于0.04,s;,轿厢反弹的速度不应超过1,m/s;,d),缓冲器动作后,应无永久变形。,10 导轨、缓冲器和极限开关,12/5/2025,82,资料内容,不得外传,仅供公司内部使用,10.4.1.2.2,在5.7.1.1、5.7.1.2、5.7.2.2、5.7.2.3、5.7.3.3中提到的术语“完全压缩”是指缓冲器被压缩掉90%的高度。,对非线性缓冲器的定义。不管缓冲行程是多少,计算完全压缩时按缓冲器的实际高度的90%来计算。,10 导轨、缓冲器和极限开关,12/5/2025,83,资料内容,不得外传,仅供公司内部使用,10.4.3.2,当按12.8的要求对电梯在其行程末端的减速进行监控时,则在按照10.4.3.1规定计算的缓冲器行程,可采用轿厢(或对重)与缓冲器刚接触时的速度取代额定速度。,10.4.3.2,当按12.8的要求对电梯在其行程末端的减速进行监控时,则在按照10.4.3.1的规定计算缓冲器行程时,可采用轿厢(或对重)与缓冲器刚接触时的速度取代额定速度。,10 导轨、缓冲器和极限开关,12/5/2025,84,资料内容,不得外传,仅供公司内部使用,但其行程不得小于:,但是,行程(见图3)不得小于:,当额定速度小于或等于4,m/s,时,按10.4.3.1计算行程的50%。,但在任何情况下,行程不应小于,0.42,m。,b),当额定速度大于4,m/s,时,按10.4.3.1计算的行程。但在任何情况下,,行程不应小于,0.54,m。,当额定速度小于或等于4,m/s,时,按10.4.3.1计算行程的50%。,当额定速度大于4,m/s,时,按10.4.3.1计算行程的33 1/3%。,10 导轨、缓冲器和极限开关,任何情况下,行程不应小于,0.42m,。,12/5/2025,85,资料内容,不得外传,仅供公司内部使用,10.5.3.2,极限开关动作后,电梯应不能,自动恢复运行,。,10.5.3.2,极限开关动作后,只有经过称职人员调整后,电梯才能恢复运行。,如果在每一端设有数个限位开关,其中应至少有一个能防止电梯在两个方向的运动。并且,至少这个限位开关应需要称职人员调整。,10 导轨、缓冲器和极限开关,12/5/2025,86,资料内容,不得外传,仅供公司内部使用,13 电气设备与电气安装,13.1.1.3,电磁兼容性宜符合EN12015和EN12016的要求。,2004,年底前暂缓执行,因为国内暂不具备检测条件。,12/5/2025,87,资料内容,不得外传,仅供公司内部使用,13.3.6,如果一个装有温度监控装置的电气设备的温度超过了其设计温度,电梯不应再继续运行,此时轿厢应停在层站,以便乘客能离开轿厢。电梯应在充分冷却后才能自动恢复正常运行。,电梯故障就近停梯(由温控引起的故障),13 电气设备与电气安装,12/5/2025,88,资料内容,不得外传,仅供公司内部使用,13.4.2,在13.4.1中规定的主开关应具有稳定的断开和闭合位置,,并且在断开位置时应能用挂锁或其它等效装置锁住,,,以确保不出现误操作。,主开关应加锁,如有多人参加维保,必要时应挂多把锁,13 电气设备与电气安装,12/5/2025,89,资料内容,不得外传,仅供公司内部使用,13.5.4,连接器件,设置在安全电路中的连接器件和插接式装置应这样设计和布置,即:如果不需要使用工具,就能将连接装置拔出时,,或者错误的连接能导致电梯危险的故障时,,则应保证重新插入时,绝对不会插错。,13.5.4,连接器件,设置在安全电路中的连接器件和插接式装置应这样设计和布置,即:如果不需要使用工具,就能将连接装置拔出时,则应保证重新插入时,绝对不会插错。,13 电气设备与电气安装,12/5/2025,90,资料内容,不得外传,仅供公司内部使用,13.6.3.2,机房内靠近入口处应有一个开关或类似装置来控制机房照明电源。,井道照明开关(或等效装置)应在机房或底坑分别装设,以便这两个地方均能控制井道照明。,13.6.3.2,应有一个控制机房、井道和底坑电路电源的开关,此开关应设置在机房内靠近其入口处。,应提供合适的电气原理图,,MAP,和底坑中的开关都应是双连开关,13 电气设备与电气安装,12/5/2025,91,资料内容,不得外传,仅供公司内部使用,14 电气故障的保护、控制、优先权,14.1.1.3,如果含有电气安全
