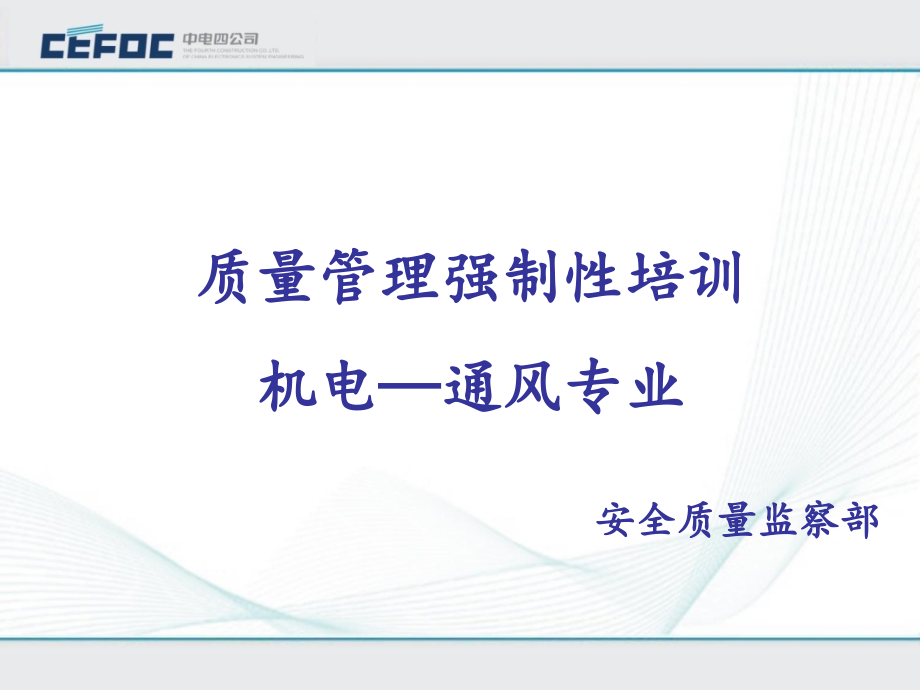

质量管理培训-(通风专业).ppt

质量管理强制性培训,机电,通风专业,安全质量监察部,内部验收制度发布,质量管理方式,首次培训,进场初期根据工程内容特点对到场工程师、施工队负责人、技术骨干进行培训，并签署确认函,过程验收,50%,80%,500,万元以下,/,单个专业的项目合并成一次,最终验收,项目部自检后向安质部申请验收,质量管理方式,质量禁令,-,通风专业,序号,禁令项描述,1,圆支管与干管或平面采用剪豁扳边连接,2,在风管连接法兰上开口接三通,(,含角钢法兰,/,共板法兰）,3,软接头接缝未缝合或采用书钉、铁丝类缝合,4,三通处干管开洞尺寸小于分支管口径,5,风机、空调机组等吊点采用单个膨胀螺栓生根,1,.,圆支管与干管或平面采用剪豁扳边连接,质量,“,禁令,”,-,通风专业,2.,在风管连接法兰上开口接三通,(,含角钢法兰,/,共板法兰）,质量,“,禁令,”,-,通风专业,3.,软接头接缝未缝合或采用书钉、铁丝类缝合,质量,“,禁令,”,-,通风专业,4.,三通处干管开洞尺寸小于分支管口径,质量,“,禁令,”,-,通风专业,5.,风机、空调机组等吊点采用单个膨胀螺栓生根,质量,“,禁令,”,-,通风专业,类问题,通风专业,序号,I,类问题类别描述,序号,I,类问题类别描述,1,设计,28,防排烟,2,材料,29,37,支吊架,3,12,风管制作,38,43,软管,13,16,配件制作,44,52,风管软接,17,22,风管安装,53,57,部件,23,24,防爆系统,58,62,设备安装,25,27,风管穿墙,63,65,其他,1.,施工不符合设计要求或设计有缺陷影响系统功能,类问题,-,通风专业,施工不符合设计要求例：,某项目设计为在风机盘管与风管之间设置软接头，但施工时未设,某项目设计为直角弯头，施工时擅改为双圆弧弯头且曲率半径不够,设计缺陷例：某项目设计空调机组接口与风管管径不符，工程师又没有及时发现，机组就位后无法连接,2.,主材,(,含板材镀锌层、法兰角钢角度,),、重要辅材,(,如：法兰密封垫、丝杆、膨胀螺栓、软接头布料等,),不合格,类问题,-,通风专业,3.,风管板厚选用错误,类问题,-,通风专业,4.,共板法兰在咬口缝、折弯处的冲豁、去角太深,类问题,-,通风专业,5.,角钢法兰铆接采用手工冲孔,类问题,-,通风专业,6.,圆角钢法兰与风管不匹配间隙大于,3mm,，或法兰角钢煨圆后截面变形超标,类问题,-,通风专业,7.,风管法兰虚焊、偏焊,类问题,-,通风专业,8.,风管、配件咬口缝开裂、孔洞,类问题,-,通风专业,9.,风管、静压箱未按照规范要求进行加固,类问题,-,通风专业,10.,角钢法兰风管制作,(,含风管法兰加固,),使用燕尾丝、自攻钉类代替铆钉,类问题,-,通风专业,11.,复合风管制作不符合规范及标准图集要求,类问题,-,通风专业,与部件连接未使用斤型法兰,端口未装角件,三通连接处未使用斤型法兰,弯头未装导流片,12.,保温风管末端封头未采用联合角咬口形式，影响保温,类问题,-,通风专业,13.,变径头过短,变径长度：,(,大头尺寸小头尺寸,),1.5+100,类问题,-,通风专业,14.,双圆弧弯头曲率半径小于,1,倍平面边长尺寸，且未加导流片,/,大于,500mm,的直角弯头未加导流片,类问题,-,通风专业,15.,矩形三通支管与干管连接形式不符合要求,类问题,-,通风专业,16.,风帽制作安装不符合相关标准要求,类问题,-,通风专业,17.,法兰弹簧夹缺失、厚度、长度不符合要求,类问题,-,通风专业,18.,风管法兰连接螺栓缺失、未紧固或紧固不到位,类问题,-,通风专业,19.,风管法兰连接后角部有通透缝,类问题,-,通风专业,20.,与吊顶板连接风管无法兰，采用手工扳边,类问题,-,通风专业,21.,双层、并排风管之间保温空间不够,类问题,-,通风专业,22.,复合风管连接处四角未打胶密封,类问题,-,通风专业,23.,防爆风管软接头、法兰无跨接,类问题,-,通风专业,24.,防爆系统使用非防爆风阀、风机,类问题,-,通风专业,25.,风管法兰、风阀安装在墙里,类问题,-,通风专业,26.,穿越防火、防爆区的隔墙、楼板风管套管厚度不符合要求或套管内未做防火填充,类问题,-,通风专业,27.,室外风管穿墙、穿屋面处未采取防雨措施,类问题,-,通风专业,28.,防排烟风管法兰垫料、软节头采用非不燃材料,/,与电加热器连接的风管法兰垫片采用非耐热、不燃材料,类问题,-,通风专业,29.,吊杆膨胀螺栓松脱或套管外露,类问题,-,通风专业,30.,风管系统已保温缺防晃支架,类问题,-,通风专业,31.,风管末端,700mm,内缺支架,/,三通、弯头缺支架已下塌,类问题,-,通风专业,32.,保温风管支吊架距法兰小于,100mm,影响法兰保温,类问题,-,通风专业,33.,绝热木块厚度、宽度、长度不符合要求,类问题,-,通风专业,34.,保温风管支架与风管间未绝热,类问题,-,通风专业,35.,穿楼板风管、室外墙上竖向风管与支架间无钢性连接或采用钢铆钉、螺栓以外的连接方式,类问题,-,通风专业,36.,风管穿楼板无支架,类问题,-,通风专业,37.,复合风管支吊架间距不符合规范要求,类问题,-,通风专业,38.,保温,/,非保温软管破损,类问题,-,通风专业,39.,高压、负压风管使用无钢丝支撑软管,类问题,-,通风专业,40.,保温软管与风管连接处保温棉被掏空、与风管固定连接不符合要求,类问题,-,通风专业,41.,软管在风口处堆积缩小通风截面,类问题,-,通风专业,42.,软管超长使用或出现死弯、塌凹,类问题,-,通风专业,43.,软管与风管、风口连接脱落、漏风,或用透明胶带、铁丝固定,类问题,-,通风专业,44.,风管与设备接口软连接偏心超,20mm,类问题,-,通风专业,45.,软接头制作压条在法兰外,/,软接头做成变径,质量禁令,-,通风专业,46.,软接头无法兰直接与风管、风阀、设备连接,(,无法兰圆风阀除外,),类问题,-,通风专业,47.,软接头破损有孔洞,类问题,-,通风专业,48.,软接头太长造成堆积缩小通风截面,类问题,-,通风专业,49.,距软接头,300mm,内无支吊架，致风管下沉软接头受力,类问题,-,通风专业,50.,风机盘管与风管间无软接头采用硬连接,类问题,-,通风专业,51.,软接与风管、风口连接不符合要求、脱落、漏风,类问题,-,通风专业,52.,软接与风阀等连接使用燕尾螺丝,类问题,-,通风专业,53.,风口与风管连接有间隙、孔洞、错位开裂,类问题,-,通风专业,和洁净室壁上回风口连接不严密,54.,防火阀离墙距离大于,200mm,、漏装或安装方向错误,类问题,-,通风专业,55.,室外风阀的执行器未做防雨措施,类问题,-,通风专业,56.,高效过滤器支撑在顶板洞口附近或吊杆生根在风管支吊架上,/,吊杆弯曲不受力,类问题,-,通风专业,57.,风阀预留处未加丝杆支撑固定,类问题,-,通风专业,58.,设备吊杆松懈、弯曲不受力，螺母不全、未紧固、末端未采用双螺母,类问题,-,通风专业,59.,设备与减振器、基础连接螺栓未紧固、无防松动措施,类问题,-,通风专业,60.,设备吊式弹簧减振器选型不符，弹簧压缩超出允许值,类问题,-,通风专业,61.,设备座式减振器螺母调整不当没有弹性空间,类问题,-,通风专业,62.,设备与基础未固定连接、设备底座未按照设计要求安装减振器,类问题,-,通风专业,63.,设备、风管中有吊杆、管线穿过,类问题,-,通风专业,64.,臭氧管道与风管连接，未安装管座直接插入风管,类问题,-,通风专业,65.,风机直通大气的进出口未装防护网,类问题,-,通风专业,谢谢大家！,安全质量我们共同的责任！,重安全，讲品质,
