区域智能化系统方案提案.ppt

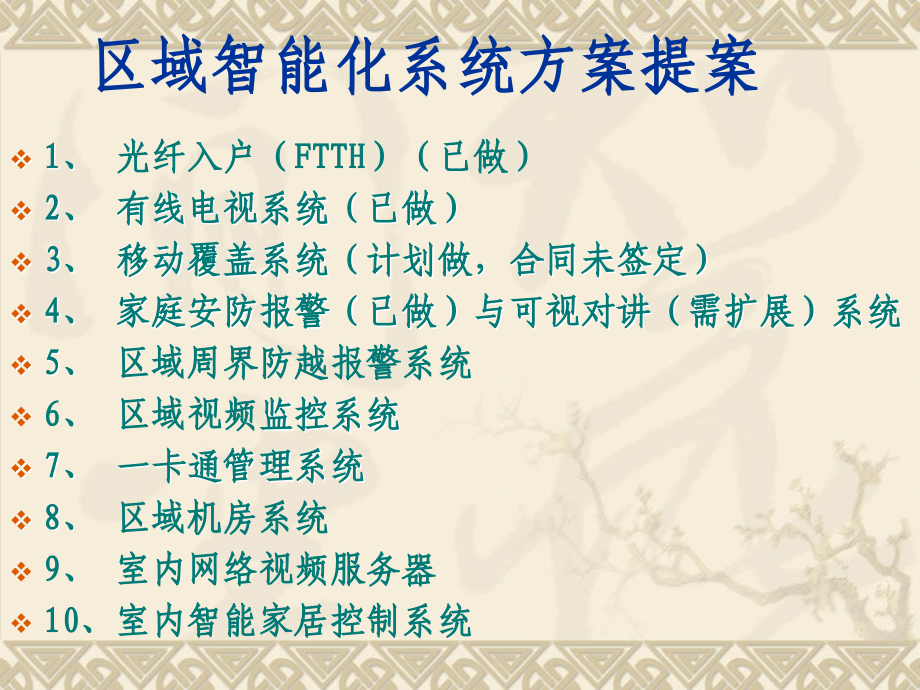

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,区域智能化系统方案提案,1、,光纤入户（FTTH）（已做）,2、有线电视系统（已做）,3、移动覆盖系统（计划做，合同未签定）,4、家庭安防报警（已做）与可视对讲（需扩展）系统,5、,区域周界防越报警系统,6、区域视频,监控系统,7、,一卡通管理系统,8、,区域机房系统,9、室内网络视频服务器,10、室内智能家居控制系统,1、,光纤入户（FTTH）,光纤入户（FTTH），顾名思义，就是光纤直接进入每个用户的别墅内。电信骨干光纤传输网早已经迈入10G时代，正在向40G挺进，接入网一直是瓶颈，尽管基于电话线的ADSL、以3G为代表的宽带无线方案都大幅提高了接入带宽，但是从应用潜力的角度看，只有光纤才能够真正实现几十兆甚至上百兆的接入带宽，满足用户对于视频、话音、高速上网以及其他高带宽应用的需求。,2、有线电视系统,有线电视采用先进光纤与电缆混合传输有线电视系统网络系统，带宽由现在 550MHZ逐步扩容至750MHZ，有线电视传输系统设计和建设满足,四路电缆,进户，以满足用户对有线电视信息需求。,3、移动覆盖系统,为改善小区楼宇内的移动通信质量，实现弱小无线信号在建筑物内的均匀绿色覆盖，通过耦合室外基站富余的频点资源，通过光缆拉远来进行信号的分布，以达到对盲区、切换频繁区、弱信号区的针对性覆盖。,天线选择及安装建议如下：,1)全向天线：优选路灯天线安装方式，避免近距离对人体照射；,2)电梯内也需考虑移动覆盖。,4.1、可视对讲系统,在区域出入口设置非可视围墙门口机或可视围墙门口机，实现对访客的第二次确认经住户观察图像识别、通话确认后住户可通过住户室内机遥控开启庭院人行门的电锁，访客进入庭院后，闭门器自动关闭庭院门；,在区域管理中心机房设置一台副管理机,实现对本区域访客对讲系统的管理；,采用总线制联网设计在别墅每均设置一台,7,寸彩色液晶免提可视对讲内机；,室内电梯要考虑三方通话。,4.2、家庭安防报警系统,家庭安全防范系统作为小区安全防范的最后一道防线，同时也是住户最为关心的系统，因此要全方位考虑住户对住宅安全的需要，采用先进的电子设备对户内进行防范，并针对住户分布的不同情况，进行不同防范设计，确保系统的安全性、可靠性和合理性；,家庭安防报警户内主机具有,8,个可编程防区,(,可扩展防区,),，有即时、延时、可独立撤布防防区，系统采用总线结构联网方式，系统展为,16,个防区；,在各住户内根据不同防范区域的不同需要配置相应的幕帘红外探测器、被动红外探测器、窗磁等（其中幕帘红外主要用于室内的各周边窗户、入户门、侧门等，窗磁部分主要用在卫生间及厨房内的窗户）；,每户配置紧急求助报警按钮系统，通过在各住户主卧室和客厅及主卧卫生间等部位设置紧急求助按钮，提供紧急情况下向物业中心报警求助功能。,5、,区域周界防越报警系统,方案一,庭院周边采用,张力式电子围栏,与,多光束栅栏式红外对射探测器,(S,型河道边,),结合的方式,在庭院门内侧采用,灯式红外光栅安装，,在庭院门内侧采用,灯式红外光栅安装，,围栏上安装强光投射灯与周界联动对入侵行为予以警示和震慑,，,并辅助监控摄像机在报警同时迅速采集视频信号。报警信号同时传到大、小机房。,方案二,庭院周边采用张力式电子围栏与,压敏电缆,/,防泄漏电缆,(S,型河道边,),相结合的方式,在庭院门内侧采用,灯式红外光栅安装，在,围栏上安装强光投射灯与周界联动对入侵行为予以警示和震慑,，并辅助监控摄像机在报警同时迅速采集视频信号。报警信号同时传到大、小机房。,建议采用方案二,Site,plan.dwg,5.1,张力式电子围栏的主要特点,控制杆和钢丝绳等机械部件不带电,对入侵者没有人体伤害,符合现行技防要求；,张力式电子围栏既是有形的防入侵障碍物,也是周界防入侵报警产品；,钢丝绳的静态拉力可为,100N-300N,任意值,每根钢丝绳的拉力可以不完全一致,安装方便；,防止产生误报的等级可以在,50N200N,间随意设定，有效地防止飞鸟，小动物，树叶，小树枝等干扰引起误报；,钢丝绳松弛报警：钢丝绳松弛报警阈值为,50200N,可选，防止因钢丝绳松弛后无法正常报警；,钢丝绳剪断报警：当钢丝绳的上的静态张力为,0,10N,时即发出剪断报警，防止剪断钢丝绳入侵；,环境适应性强，性能稳定可靠；,控制杆具有防拆报警功能，拆开控制杆盖板即发出报警信号；,断电时输出断电报警信号；,能够自动跟踪张力随环境温度和时间的变化,可保持张力报警阈值的稳定可靠；,可适应各种复杂地形环境，不留防范死角。,5.2 多光束栅栏式红外对射探测器的特点,有线、总线兼容，现场全息实时报告；,15,光束数字变频主动红外,+,微波复合探测的双鉴对射，世界首创；,配合警灯的使用，具备预警功能，使安全性能指数得到了大大提升；,采用了五组双元同轴非球面精密光学透镜，增强了稳定性，并且使误报率大大降低到极致；,提供多种报警模式可选，具备防爬越、防跳跃功能，让非法进入者无处可逃；,数字模糊人工智能识别：四频段的调频，采用人工智能模糊判断，误报率降至最低；,智能功率发射：自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自动调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能；,绿色环保：带有可控的功能显示，安装调试完毕后，可关闭显示，大大节约电能；,美国原,C&K,公司工程师精心设计的独特的电路，采用位移二极管，彻底解决邻频干扰；人性化的结构，可不打开即可进行调整；,进口德国,PC,外壳配合锡合金支架，可正常应用于各种恶劣环境。,多光束栅栏式红外对射探测器,5.3,埋地泄漏电缆探测器,原理：探测器主机和一根专用传感电缆（每根最大长度为,400,米）组成，当传感电缆,(,由芯线、拾音膜、屏蔽层、外套组成,),按设计要求埋在地下时，当他感测到由地表传来的微弱声波，而这种声波的幅度、频率等条件满足设定要求时，探测器立即往主机（通常选用多防区报警主机）送出通或断的信号进行报警。,特点：安全性、可靠性、隐蔽性、可按蛇形敷设、不受地形限制、不受阳光雨雾等天气影响及树木花草等植被影响。,6、区域视频,监控系统。,在庭院内周边安装若干个摄像机实时监控现场状态,加强对区域的监看，提供实时的各监控部位的现场图像，在监控控制中心和区域机房实时在线显示区域各监控部位的动态情况等，提高区域综合安全防范的能力,同时与庭院周界联动。,在庭院门口处设置一个摄像机点实时监控人员和车辆进出，有效的掌握门口现场状况，视频信号同时传入监控控制中心和区域机房,。,Site plan.dwg,7、一卡通管理系统,随着高科技的发展，在家居生活中都采用了多层安全技防措施保护业主生命财产安全。业主手持一卡可实现车辆进出小区以及庭院门和停车库，遥感读头无需司机停车读卡操作，系统能自动辨读识别卡上信息，开启机械件；当业主步行出入庭院人行门时持本卡也可以有效通过进出，使用方便敏捷，实现一卡通管理。并在庭院出入口处安装警灯当车辆出庭院时提示路面车辆。系统核心技术采用远距离非接触遥感卡自动识别技术。,小区进出口利用现有富士停车管理系统设备。,庭院门,:,人员的进出通过门禁系统予以管理，车辆的出入则通过智能车辆管理设备予以管理。,车库：车库门设备控制、车辆管理系统实现一卡通功能（注意车库门与读卡器的配合）。,远距离读卡器采用性能更稳定的设备。软件及控制器设备还是采用富士停车管理系统设备。,庭院大门采用电动平开门。,平开门系统,地埋式系统是开关大门的一个全新技术。门宽2.5米，由于控制隐藏在地下，所以不会破坏大门的外形。,地埋式设备,地埋式液压电机750（意大利FAAC品牌 ）,地埋式机电机770（意大利FAAC品牌 ）,计算机,打印机及发卡器等,RS485总线,控制器,控制器,控制器,小区出入口,庭院出入口,车库门,一卡通系统的基本结构,RS232总线,通讯转换器,8、区域机房系统,门口岗亭设置区域机房,对局部区域的周界、监控系统以及人员和车辆进出管理系统进行管理；,区域监控中心配置台,8,路全实时数字硬盘录象机，可连续录制、存储长达,10,天以上的图象资料，系统为矩阵控制主机配置高清数字硬盘录像主机和配置了,19,寸液晶显示器,；,周界防范报警系统需配置液晶显示器及品牌电脑；,配置电话、对讲与外界联系；,配置适当容量的,UPS,电源。,9、,网络视频服务器（精装修考虑）,网络视频服务器集网络视频服务器、硬盘录像机、画面合成器、报警主机、短信报警器于一体,能充分满足家庭安全的需求。在忙碌工作的同时,通过网络、手机了解家中的情况,当遇到紧急情况后作出准确的判断和必要的处理。,1),、,设置在重点部位,2),、,设置在区域机房,3),、,可以远程浏览,10、智能家居控制系统,（精装修考虑）,对客厅、卧室窗帘进行自动控制；,对起居室、卧室、走廊灯光场景控制、亮度调节；,对空调、地热和锅炉进行远程控制及调温；,对家庭影院的控制；,远程电话控制；,显示控制；,中央触摸屏控制。,
