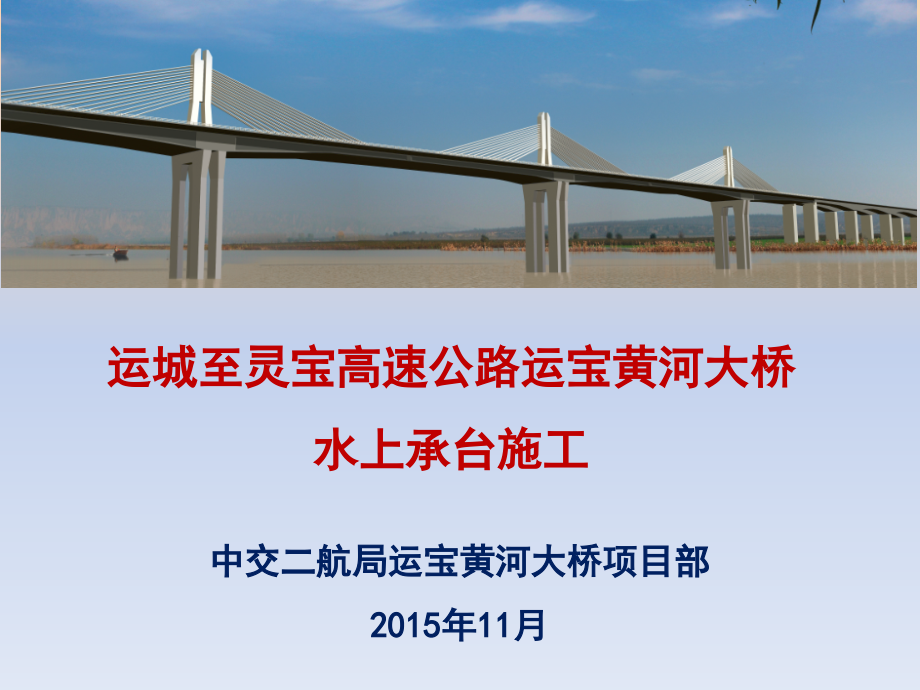

运宝黄河大桥主桥水上承台施工.ppt_第1页
第1页 / 共41页
本文档共41页,全文阅读请下载到手机保存,查看更方便
资源描述
单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,中交二航局运宝黄河大桥项目部,2015,年,11,月,运城至灵宝高速公路运宝黄河大桥,水上承台施工,目 录,3,、人员设备配置及施工要点,4,、工期安排,2,、施工流程,1,、工程概况,5,、,BIM,技术的开展,1,、工程概况,地理位置,运宝黄河大桥位于,山西省芮城县陌南镇柳弯村和河南省灵宝县老城村之间,,是,山西省重点公路工程,沟通晋西南和豫西北的重要公路桥梁。跨越黄河三门峡水库库区,距下游三门峡水库大坝,51.4km,。,桥梁全长,1690m,公路,-1,级,6,车道高速公路,设计速度,80km/h,1,、工程概况,工程简介,(,4x40m,)装配式,预应力连续,T,梁桥,(,110m+2x200m+110m,),波腹板矮塔斜拉桥,(,48m+9x90m+48m,)波腹,板刚构,连续组合梁桥,引桥,主桥,副桥,工程概况,结构体系,主桥采用(,110m+2,200m+110m,)矮塔斜拉桥,墩、塔、梁固结体系,主梁采用波形钢腹板箱梁,桥墩采用等截面实心双薄壁墩,钻孔灌注桩基础。主桥结构体系如下图:,工程概况,主桥,Z2,、,Z3,、,Z4,承台概况,Z2,、,Z3,、,Z4,承台尺寸为:长,宽,高,=33.2m,23.2m,5m,;,单个承台钢筋用量为,206164.7kg,,,C30,混凝土量为,3851.2m,;,冷却管采用,50,铸铁管,分,4,层布置,单个承台冷却管用量为,7321.5kg,。,目 录,3,、人员设备配置及施工要点,4,、工期安排,5,、,BIM,技术的开展,施工流程,部分钻孔平台拆除,钢板桩组织,钢板桩运至现场,钢板桩定位架安装,插打钢板桩,吸泥,搭设封底平台及水下封底,桩头处理、浇筑垫层,承台墩身施工,拆除封底平台,抽水堵漏,承台钢板桩围堰施工工艺流程,安装第一层围檩,安装第一层围檩内支撑及加固,抽水安装第二层围檩及加固,抽水安装第三层围檩及加固,抽水安装第四层围檩及加固,围堰检测,围堰检测,围堰检测,围堰检测,检测不合格,合格,合格,合格,检测不合格,检测不合格,合格,围堰检测,检测不合格,检测不合格,合格,围堰拆除,基底找平,施工流程,钢板桩围堰,设计,Z2,墩:(大沽高程)采用,21m,长钢板桩,钢板桩围堰顶标高:,+318.5m,。,钢板桩围堰底标高:,+297.5m,。,承台底标高:,Z2,墩,+307.566m,。,承台顶标高:,Z2,墩,+312.566m,。,河床面标高:,Z2,墩,+308.9m,。,设计最高水位:,+318m,。,Z3,、,Z4,墩:(大沽高程)采用,24m,组合,板桩,钢板桩围堰顶标高:,+318.5m,。,钢板桩围堰底标高:,+294.5m,。,承台底标高:,Z3,墩,+303.712m,,,Z4,墩,+303.526m,。,承台顶标高:,Z3,墩,+308.712m,,,Z4,墩,+308.526m,。,河床面标高:,Z3,墩,+310.05m,,,Z4,墩,311.7m,。,设计最高水位:,+318m,。,组合板桩,由,24m,长钢板桩与,HN700,300,型钢焊接而成,钢板桩与型钢中心轴重合,首位,错开,50cm,进行焊接,,焊缝尺寸为,38,30cm,(,30cm,),便于施工过程中钢板桩的施打,施工流程,步骤一:拆除部分平台,1,、在平台表面放出组合板桩的位置;,2,、将影响板桩施工的工作平台面层拆除;,3,、保留护筒上的牛腿暂时不拆除,待组合板桩插打时再逐步拆除。,施工步骤,施工流程,步骤二:插打组合板桩,1,、在平台表面定位导向架;,2,、利用导向架定位插打钢板桩;,3,、承台短边需在护筒上焊接临时牛腿,搁置导向架;,4,、围堰合拢后,在略高于施工水位处开设连通孔。,施工流程,步骤三:安装第一层围檩,1,、拆除剩余平台面层,保留护筒上牛腿不割除;,2,、在组合板桩上焊接牛腿;,3,、围檩材料搁置在牛腿上,然后焊接成整体;,4,、安装如图所示的部分内支撑。,施工流程,步骤四:吸泥,1,、采用空气吸泥机在围堰内吸泥至封底混凝土底标高;,2,、排出的泥浆进过过滤净化,将符合排放标准的水排入河中,剩余物质外运至指定地点。,施工流程,步骤五:搭设封底平台,并水下封底,1,、利用护筒上牛腿搭设封底平台;,2,、采用导管无法进行水下封底,利用大料斗及天泵浇筑混凝土;,3,、封底厚按,2.5m,控制,待桩头处理完成后再浇筑剩余,20cm,。,施工流程,步骤六:拆除封底平台,1,、拆除封底平台及护筒上的牛腿;,2,、将围堰材料下放至围堰内对应位置;,3,、封堵连通孔。,施工流程,步骤七:安装第一层围檩内支撑,1,、安装第一层围檩剩余内支撑。,施工流程,步骤八:抽水安装第二层围檩,1,、围堰内抽水至,313.5m,;,2,、版装上焊接临时牛腿;,3,、潜水员水下挂钩,起吊围檩材料,搁置在牛腿上。,施工流程,步骤九:抽水安装第三层围檩,1,、围堰内抽水至,309m,;,2,、板桩上焊接临时牛腿;,3,、潜水员水下挂钩,吊起围檩材料,搁置在牛腿上;,4,:围檩整体成型后,安装内支撑。,施工流程,步骤十:抽水安装第四层围檩,1,、围堰内抽水至,306m,;,2,、板桩上焊接临时牛腿;,3,、潜水员水下挂钩,吊起围檩材料,搁置在牛腿上;,4,:围檩整体成型后,安装内支撑。,施工流程,步骤十一:桩头处理、浇筑垫层,1,、围堰内抽干水;,2,、凿除桩头,并清理围堰内空间;,3,、浇筑,20cm,垫层,并在围堰四周形成排水沟。,施工工序,步骤十二:第一层承台浇筑,1,、绑扎钢筋、安装模板、浇筑第一层承台混凝土;,2,、暂时不拆除模板;,3,、采用脚手管,+,底托间距,1m,梅花形布置,撑在模板与板桩上。,施工流程,步骤十三:第二层承台浇筑,1,、拆除第四层围檩内支撑;,2,、绑扎钢筋。安装模板、浇筑第二层承台混凝土,浇筑前主语预埋安装;,3,、拆除第二层承台模板。,施工流程,步骤十四:墩柱施工,1,、恢复第四层围檩内支撑;,2,、拆除脚手管;,3,、拆除第一层承台模板;,4,、拆除第三层围檩影响墩柱施工的内支撑;,5,、进行墩柱施工。,施工流程,步骤十五:围堰拆除,1,、墩柱出水后,按照安装围檩的逆过程进行逐层充水逐层拆除围檩;,2,、拔除组合板桩,完成承台施工。,目 录,4,、工期安排,5,、,BIM,技术的开展,人员设备配置及施工要点,施工人员设备配置,(,1,)平板车:将钢板桩从堆放基地运输至施工现场。,(,2,)振动锤:打拔钢板桩的关键设备。,(,3,)履带吊:挂上振动锤插打钢板桩。,履带吊,振动锤,人员设备配置及施工要点,钢板桩施工要点,1,、将钢板桩运到工地后,钢板桩在拼组前必须对其进行,检查、丈量、分类、编号,,同时对两侧锁口用一块同型号长,2,3m,的短桩作通过试验,以,2,3,人拉动通过为宜。锁口通不过或桩身有弯曲、扭曲、死弯等缺陷,采用,冷弯,热敲(温度不超过,800,1000,),焊补、铆补、割除、接长等方法加以整修,。插打钢板桩之前须检查振动锤,作为,打拔钢板桩的关键设备,在打拔前一定要进行专门的检查,确保线路畅通,功能正常。且,功率达到,90KW,以上,夹板牙齿磨损不宜太多,。,2,、履带吊布置在承台外侧支栈桥上,,侧向施工,,便于测量人员观察。挂上振动锤,升高,理顺油管及电缆。,3,、锤下降,开液压口,拉一根桩至打桩锤下,锁口抹上润滑油,并起锤。,4,、钢板桩计算长度为(,Z2,墩,21,米,,Z3,、,Z4,墩,24,米),钢板桩采用主墩塔吊配合将单根桩竖向,放置于支栈桥内侧,。振动锤夹桩至夹口中,开动液压机,夹紧桩。上升锤与桩至打桩地点。,5,、钢板桩插打时,单桩的锁口内均涂以黄油混合物油膏,以减少插打时的摩阻力并加强防渗性能。,6,、在插打过程中,加强测量工作,,发现倾斜,及时调整,,为保证插桩顺利合拢,要求桩身垂直。在整个钢板桩插打过程中,必须保证合拢密实,,以防漏水。,人员设备配置及施工要点,钢板桩施工要点,7,、,对准钢板桩与定位桩的锁口,,靠震动锤与桩自重压到桩所要插打的位置。,8,、试开打桩锤,30,秒左右,停止振动,利用锤惯性打桩至计算标高,开动振动锤打桩下降,控制打桩锤下降的速度,使桩保持竖直,以便锁口能顺利咬合,提高止水能力。,9,、板桩施,打至设计高度前,40cm,时,停止振动,,振动锤因惯性继续转动一定时间,打桩至设计高度。,10,、松开液压夹口,锤上升,打第二根桩,以上类推至打完所有桩。打桩前一般应在锁口内涂以黄油、锯末等混合物,在打完钢板桩后,开始进行钢板桩围堰内的止水处理。,11,、钢板桩合拢,在即将合拢时,开始,测量并计算出钢板桩底部的直线距离,,再根据钢板桩的宽度,计算出钢板桩的数量,按此确定下一步钢板桩如何插打。,为了便于合拢,合拢处的相邻两片桩为一高一低,打完每一片钢板桩都要沿导向架的法线和切线方向垂直,,合拢应选择在角桩附近,(一般离角桩,5,片),如果距离有差距,可调整合拢边相邻一边离导向架的距离,为了防止合拢处两片桩不在一个平面内,一定要调整好角桩方向,让其一面锁口与对面的钢板桩锁口应尽量保持平行。,目 录,5,、,BIM,技术的开展,工期安排,Z3,钢板桩施工工期安排,11,月,5,日,11,月,10,日,11,月,11,日,11,月,23,日,11,月,24,日,11,月,25,日,11,月,25,日,11,月,26,日,11,月,27,日,12,月,4,日,12,月,5,日,12,月,8,日,12,月,9,日,12,月,12,日,12,月,13,日,12,月,24,日,12,月,25,日,测量放线;材料准备;施打定位桩,并与护筒联系;顶层围檩放到位,形成导向。,板桩施打,机械手导向,履带吊,+,振动锤,平台拆除,吸泥管以及平台的布置,内支撑安装,吸泥准备,吸泥及河床清平,封底混凝土浇筑,抽水前准备,抽水及安装内支撑,抽水完成,工期安排,Z3,钢板桩施工工期安排,目 录,BIM,技术的开展,模型完成情况,结构部位,引桥,主桥,副桥,下部构造,桩基布置;,承台布置;,空心墩柱分节布置;,盖梁布置;,垫石、挡块布置;,支座布置,;,耳背墙。,桩基布置;,承台布置;,空心墩柱;薄壁墩分节布置;,分水尖布置;,桩基布置;,承台布置;,空心墩柱分节布置;,盖梁布置;,垫石布置;,支座布置。,上部构造,T,型梁、湿接缝、横隔梁、梁间现浇连续段、梁端封锚段、内外防撞护栏布置。,全部箱梁布置;,完成全部节段箱梁族完成;,桥梁主塔布置;,主塔劲性刚柱布置;主塔斜拉索布置。,完成箱梁混凝土部分族(钢结构部分可在主桥钢腹板族上进行修改),BIM,技术的开展,总体模型,引桥模型,副桥模型,主桥模型,BIM,技术的开展,细部结构模型,引桥,0#,桥台,主桥,0,号块,梁间横隔板、湿接缝,预制,T,型梁,主桥箱梁节段,BIM,技术的开展,主塔及劲性骨架构造,BIM,技术的开展,BIM,技术在水中承台施工中的应用,根据现场施工以及设计图纸,利用,Revit2015,软件对水中钢板桩及承台施工进行了模型的初步建立,并依据施工流程中各项步骤建立对应模型,以便与可视化交底,更加直观的了解每道工序中的围堰施工情况及要求,。,现阶段进展情况,BIM,技术的开展,对围堰安装施工的模拟流程,BIM,技术的开展,对围堰安装施工的模拟流程,BIM,技术的开展,下阶段主要计划,1,、完善对围堰拆除施工的模拟。,2,、,11,月进行相运用,如进度模拟,方案模拟等。,谢谢大家!,汇报完毕,谢,谢,大,家,
