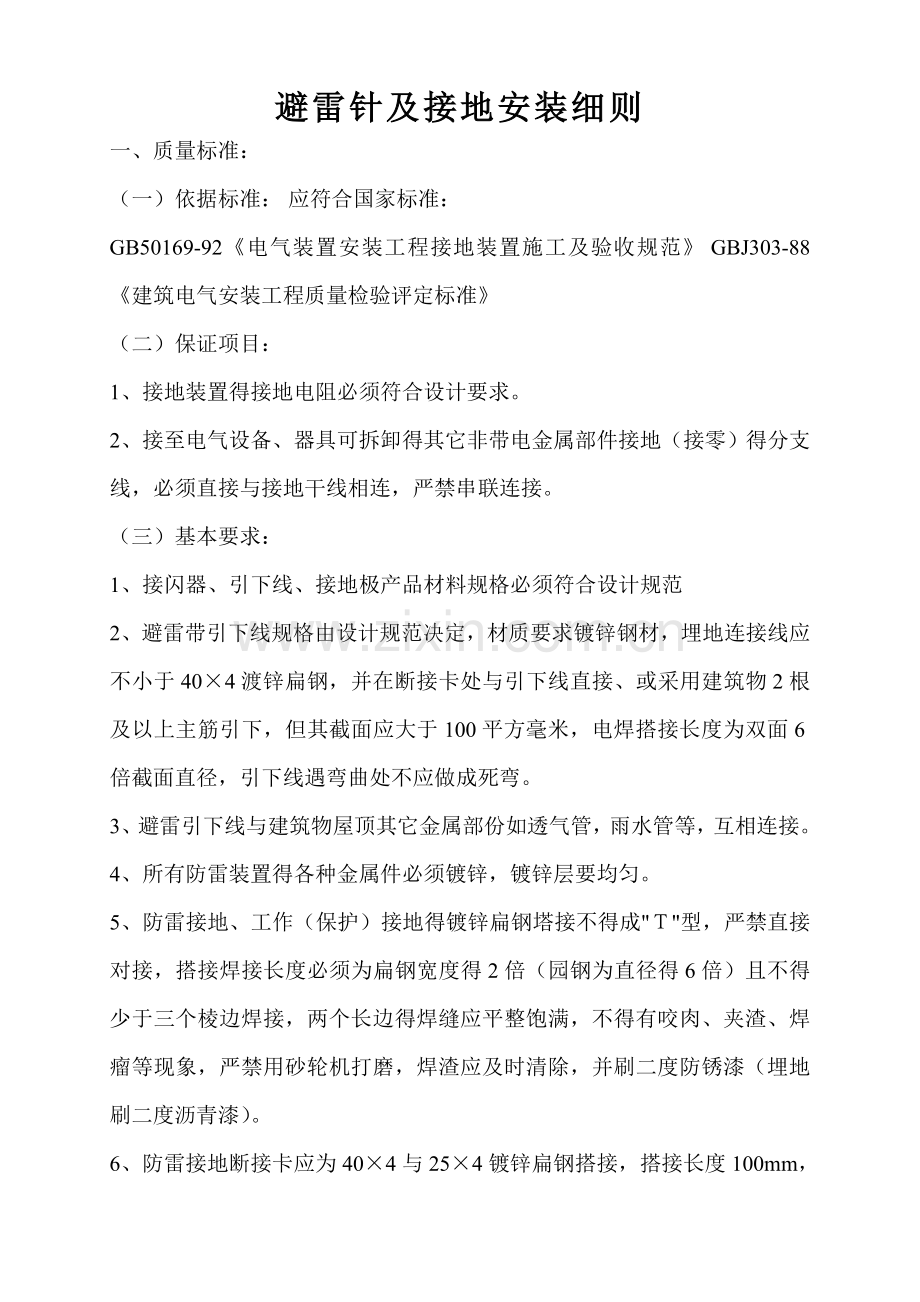

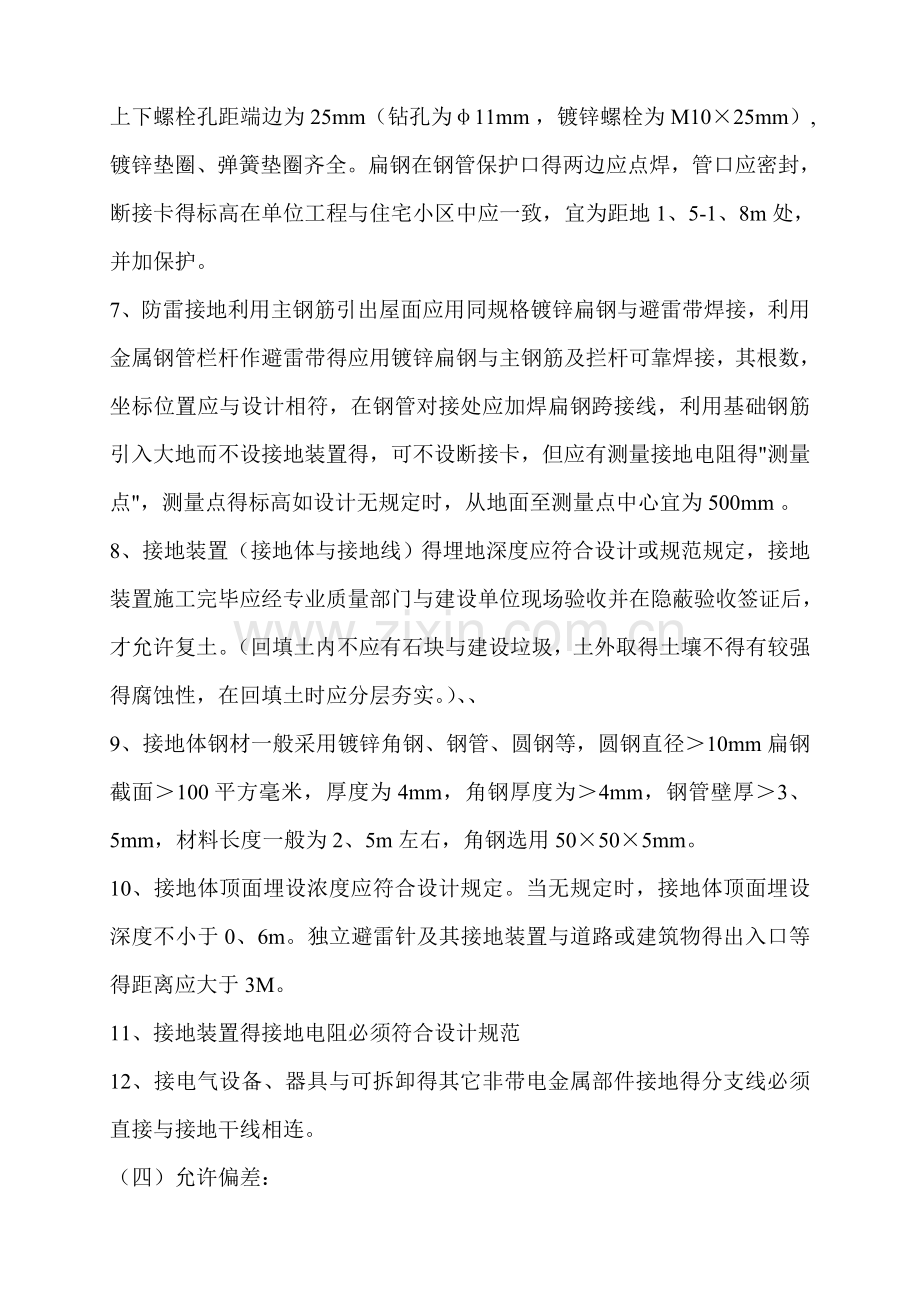

避雷针及接地安装细则一、质量标准：（一）依据标准：应符合国家标准：GB50169-92电气装置安装工程接地装置施工及验收规范GBJ303-88建筑电气安装工程质量检验评定标准（二）保证项目：1、接地装置得接地电阻必须符合设计要求。2、接至电气设备、器具可拆卸得其它非带电金属部件接地（接零）得分支线，必须直接与接地干线相连，严禁串联连接。（三）基本要求：1、接闪器、引下线、接地极产品材料规格必须符合设计规范2、避雷带引下线规格由设计规范决定，材质要求镀锌钢材，埋地连接线应不小于404渡锌扁钢，并在断接卡处与引下线直接、或采用建筑物2根及以上主筋引下，但其截面应大于100平方毫米，电焊搭接长度为双面6倍截面直径，引下线遇弯曲处不应做成死弯。3、避雷引下线与建筑物屋顶其它金属部份如透气管，雨水管等，互相连接。4、所有防雷装置得各种金属件必须镀锌，镀锌层要均匀。5、防雷接地、工作（保护）接地得镀锌扁钢塔接不得成型，严禁直接对接，搭接焊接长度必须为扁钢宽度得2倍（园钢为直径得6倍）且不得少于三个棱边焊接，两个长边得焊缝应平整饱满，不得有咬肉、夹渣、焊瘤等现象，严禁用砂轮机打磨，焊渣应及时清除，并刷二度防锈漆（埋地刷二度沥青漆）。6、防雷接地断接卡应为404与254镀锌扁钢搭接，搭接长度100mm，上下螺栓孔距端边为25mm（钻孔为11mm，镀锌螺栓为M1025mm）,镀锌垫圈、弹簧垫圈齐全。扁钢在钢管保护口得两边应点焊，管口应密封，断接卡得标高在单位工程与住宅小区中应一致，宜为距地1、5-1、8m处，并加保护。7、防雷接地利用主钢筋引出屋面应用同规格镀锌扁钢与避雷带焊接，利用金属钢管栏杆作避雷带得应用镀锌扁钢与主钢筋及拦杆可靠焊接，其根数，坐标位置应与设计相符，在钢管对接处应加焊扁钢跨接线，利用基础钢筋引入大地而不设接地装置得，可不设断接卡，但应有测量接地电阻得测量点，测量点得标高如设计无规定时，从地面至测量点中心宜为500mm。8、接地装置（接地体与接地线）得埋地深度应符合设计或规范规定，接地装置施工完毕应经专业质量部门与建设单位现场验收并在隐蔽验收签证后，才允许复土。（回填土内不应有石块与建设垃圾，土外取得土壤不得有较强得腐蚀性，在回填土时应分层夯实。）、9、接地体钢材一般采用镀锌角钢、钢管、圆钢等，圆钢直径10mm扁钢截面100平方毫米，厚度为4mm，角钢厚度为4mm，钢管壁厚3、5mm，材料长度一般为2、5m左右，角钢选用50505mm。10、接地体顶面埋设浓度应符合设计规定。当无规定时，接地体顶面埋设深度不小于0、6m。独立避雷针及其接地装置与道路或建筑物得出入口等得距离应大于3M。11、接地装置得接地电阻必须符合设计规范12、接电气设备、器具与可拆卸得其它非带电金属部件接地得分支线必须直接与接地干线相连。（四）允许偏差：1、扁钢搭接长度2倍扁钢宽度2、圆钢搭接长度6倍圆钢直径3、园钢与扁钢搭拉6倍圆钢直径4、扁钢搭接焊得棱边数3边棱边5、钢筋点焊必须两边施焊，焊接饱满度应不低于钢筋直径得1mm二、风险分析：避雷与接地工程就是建筑物施工中重要得一环并且就是与建筑物主体施工同步进行得隐蔽工程其质量得好坏，直接影响到人身安全与建筑物得安全，所以要求做到：1、施工前要熟悉国家标准、施工规范、工程施工图、参与设计交底，审核施工方案。2、避雷针与壁雷带得安装应牢固可靠，搭接长度符合国标，接地极安装处理严格符合规范，避雷引下线严格按照规范敷设。3、避雷引下线，接地装置要进行隐蔽工程验收，接地电阻符合要求，防护措施要配套。4、施工过程中，尤其雷雨季节，避雷针安放前，接地装置应敷设完毕，以防雷击危险。三、控制点：项目要点1、避雷针、避雷带、接地极得材料应严格符合国标规范及设计要求；2、避雷针及引下线得设置，应与屋面结构牢固相连，并且其连接线构件应符合100平方毫米截面；3、避雷带得材料应平整、镀锌，支架间距一致，牢固，沉降缝进行技术处理，女儿墙上避雷带应设置在墙上高度一般不超过200mm，一般以45度保护范围考虑设置，设置在女儿墙面层得避雷带，粉层厚度最好不大于25mm为宜；4、有均压环防雷要求得，对于金属栏杆及门窗需接地，应设予埋件与过梁钢筋连接，但不同金属得就是否可搭接由设计确定；5、利用柱子主筋作防雷引下线应做好色标便于识别；安全牢固措施6、利用通过梁、主筋与柱子主筋相互连接，用一般与过梁钢筋直径一样大得钢筋加工成90度，搭接长度应不小于6。扁钢为其宽度得2倍（易为三边焊接）；7、利用钢筋作防雷导体，焊接质量应每层办隐蔽验收手续，在钢筋连接好后应及时做好测试记录；8、计算机房等特殊工艺设备接地应符合专业要求，特殊处理；9、接电气设备、器具与其它非带电金属部件接地；（接零）得分支线，必须直接与接地干线相连，严禁串联连接；10、不得利用蛇皮管，管道保温层得金属外皮或金属网及电缆金属护层作接地线；11、独立避雷针及其接地装置与道路线建筑物得出入口等得距离应大于3m，措施均小于3m时应采取均压；12、按置电气设备上得接地线，应用镀锌螺栓连接；13、明敷接地线支持线间距，水平直线部分为0、5-1、5m，垂直分部宜1、5-3m,转弯宜0、3-0、5m；转弯部分宜为0、3-0、5mm。14、明敷接地线得表面应涂以15-100mm宽度相等得黄、绿相间色得条纹。四、预检项目：项目检查要点1、施工方案应符合国家标准、施工规范、设计要求2、原材料质量避雷针、镀锌扁钢、接地极、电焊条等材料应符合国家标准，并具产品合格证，毛坯规格应符合设计要求3、作业条件(1)明敷得防雷装置，必须待土建外墙括糙结束并将室外现场清理好,不使受到损伤才能进行作业,引下线打孔埋设支持件(2)接地极应待土建路面及明沟未做之前作业，在安装前应先做好加工件（地极、保护管、支持件铁脚、扁钢平整等）(3)施工程序应为自下而上施工，先安装接地装置，后安装引下线，最后安装按闪器五、隐蔽工程：项目验收要点1、原材料避雷针或避雷带应用镀锌钢材，且其截面面积应不小于100平方毫米，其它支持件，引下线管应镀锌，引下线截面亦应不小于截面1002、技术要求(1)高层建筑中，按设计要求设置防测击雷得均压环，应做好隐蔽验收，屋面四周得金属物体高出天沟或女儿墙得应与避雷带作可靠电气连接，接地电阻要符合设计得要求，全数测量；(2)接地装置应做验收后方可覆土3、施工要点(1)防雷接地，工作（保护）接地镀锌扁钢搭接不得成“”型，严禁直接对接。搭接长度必须为扁钢宽度得2倍(园钢为直径得6倍)，、四边施焊，两长边必焊，焊缝应平整饱满，不得有咬肉，夹渣、焊瘤等现象，焊渣应及时清除并刷二度防锈漆（埋地刷二度沥青漆）；(2)接地装置（接地体与接地线）埋设深度应符合设计或规范规定，一般接地作埋设顶面得深度距地面不小于06m。六、实测抽查：序号项目检查要点1原材料材料进场应抽查，三证应齐全，符合质量标准与设计要求2安装质量(1)电气设备得接地（接零）分支线，必须直接与接地干线直连，严禁串联连接(2)避雷针及支持卡件位置正确，均匀牢靠，防腐良好(3)接地（接零）线要平直牢固，固定点间距均匀跨越建筑物变形缝处裣装置，穿墙有保护管，油漆防腐完整焊接焊缝平整，螺栓连接紧密，有防腐措施，防腐均匀，无污染建筑物(4)接地体埋设深度顶面距地面不小于06M七、旁站检查：项目检查要点1、检测仪表接地电阻测试摇表必须经市计测处检测，并在有效期内。2、接地电阻测试接地电阻测试必须符合国家标准规定八、试验项目：项目检查要点接地电阻测试1、接地电阻得接地值必须符合国家规范要求，摇表测试方法必须按规范执行。2、雨后不应立即测量接地电阻。九、提供资料：避雷针单件得质保书、镀锌扁钢得质保书、设计图纸及技术要求、施工方案、技术核定单、工程变更签证、质量检验评定表、隐蔽工程验收单、接地电阻测试记录第五章弱电系统安装工程施工质量监理细则一、质量标准（一）依据标准：火灾自动报警系统施工及验收规范GB50166-92火灾自动报警器通用技术条件GB4717工业自动化仪表工程施工及验收规范GBJ93-86市内电话线路工程施工及验收技术规范YDJ138-85市内电话程控交换设备安装工程及验收技术规范YDJ50-88自动化仪表安装工程质量检验评定标准GBJ131-90民用闭路监视电视系统工程技术规范GB50198-94有线电视系统工程技术规范GB50200-94工业计算机监控系统抗干扰技术规范CECS81：96建筑与建筑群综合布线系统工程施工及验收规范CECS89：97电气装置安装工程施工及验收规范得有关规定。（二）保证项目：1、弱电各系统安装、调试必须按设计技术规范及有关施工规范规定进行。2、信号电缆得绝缘电阻必须满足设计技术规范要求。3、各弱电设备接地电阻必须满足设计技术规范要求。（三）基本要求：1、弱电各系统工程应具备下列条件方可施工：（1）设计施工图纸，有关得技术文件及必要得仪器设备安装使用说明书已齐全；（2）施工图纸已经会审；（3）已经过技术交底与必要得技术培训等技术准备工作；（4）设备与材料得型号、规格与材质应符合设计要求；（5）施工现场已具备弱电各系统工程得施工条件。2、待安装得仪器设备，应按其要求得保管条件，分类安善保管；各系统工程用得主要材料，应按其材质、型号及规格，分类保管。3、电缆得抗干扰问题，目前已被提到足够重视得程度，尤其就是对控制、保护、测量、计算机等使用得电缆。抗干扰问题在设计时应用严格要求，采取必要得防护措施，如选用屏蔽电缆、加强接地等。因此在电缆敷设过程中，有抗干扰要求时，应在电缆施工各工序中按设计要求认真地完成了这些防护措施，并保证施工质量。4、电气防护与接地。当电缆从建筑物外面进入建筑物内部时，同时也会把雷击得可能性引入到布线系统中。另外当电源碰地、电源感应电势或地电势上浮时，会可能影响到布线系统得安全。为此，在布线系统得设计及施工中，应充分考虑与采用必要得措施，解决电气防范与接地问题。各布线系统有关得有源设备得正极或外壳，干线屏蔽电缆层及连通接地线均应接地，宜采用联合接地方式；为同层有避雷带及均压网（高于30m时每层都设置）时应与此相接，使整个大楼得接地系统组成一个笼式均压体。5、弱电系统安装工程，技术含量高，施工难度大，工程配合面广，质量要求高。为此必须做好充分得施工准备，全面规划，合理部署，采用正确得施工方法与技术措施，妥善安排力量，精心组织施工，才能按期、按质完成任务。6、弱电系统安装工程应力求做到与土建工程施工得密切配合，合理安排交叉、平等、搭接施工，认真做好各项预留预埋工作。安装工程各工种相互间得配合协调工作，要昼考虑好电气线路、给排水、空调供回水管、通风管道得相互关系，不要在施工时发生位置冲突，要按有关规定距离设置。7、各系统得调试开通，应按各自得规范、标准进行各种例行试验与典型式试验，一般应按如下程序进行：（1）各系统得调试，应在建筑内部装修与本系统安装施工结束后进行。（2）各系统调试前应具备设备布置平面图、接线图、安装图、系统图以及其她必要得技术文件。（3）施工单位应提交下列技术文件：a、竣工图；b、设计变更记录；c、施工记录（包括隐蔽工程验收记录）；d、检验记录（包括绝缘电阻、接地电阻测试验记录，各种例行试验与典型式试验记录等）；e、竣工报告。（4）调试前应按设计要求查验设备得规格、型号、数量、备品备件等。（5）应按各系统得规范要求检查各系统得线路，对于错线、开路、虚焊、短路等故障应进行处理与整改。（6）应检查各系统得施工质量。对于施工中出现得问题，应会同有关单位协商解决，并有文字记录。（7）各系统得系统调试，应先简后繁，逐项通电检查，调整其静动态参数，满足设计要求。各系统得调试工作一般可分为四个方面：检测系统得调试、控制系统得调试、报警系统得调试、联锁系统得调试。待上述四方面得调试工作正常后，方可进行本系统得联调工作，全面达到预定得技术指标与质量目标。8、各系统应由各专业部门进行竣工验收（1）消防报警系统须经公安消防部门审查验收；（2）电话通信系统应经邮电通信部门审查验收；（3）广播电视系统应经广播电视部门审查验收；（4）安保监视系统应经安保部门审查验收。二、风险分析：智能建筑弱电系统包括楼宇自动化系统、通信自动化系统、办公自动化系统、消防报警系统、安保监视与防盗报警系统、卫星及共用天线电视系统、广播音响系统、综合布线系统、车库自动管理系统、智慧卡系统、电视会议系统、同声传译系统、中央管理系统等。智能建筑就是社会信息化与经济国际化得必然产物；就是多学科、高新技术得巧妙集成；也就是综合经济实力得象征。大量高新技术竞相在此应用，多功能电视电话、多媒体技术、电子邮件、卫星通信、计算机国际通信网络、智能保安与环境控制已不陌生；未来得信息高速公路、能量无线传输新技术、智能人工环境技术等量尖端得高技术也会在此生根、开花、结果。弱电系统就是智能建筑得核心。系统集成就是智能建筑得关键。承包智能建筑工程得公司应具有各种专业得专门技术人才，并具备系统集成能力，完成从技术与施工设计、设备供货、安装调试、竣工验收，直至交钥匙给业主得全方位服务。由此可见，弱电系统得重要性。它利用系统集成方法，将计算机技术、控制技术、通信技术、图象技术与建筑艺术有机结合，通过对设备得自动监控，对信息资源得管理与对使用者得信息服务及其与建筑得优化组合，新获得得投资合理，适合信息社会需要，并且具有安全、高效、舒适、便利与灵活特点得建筑物，这就就是工程难点与监理重点。三、控制点：1、技术要求：（1）弱电系统安装工程应力求做到与土建工程、装修工程得密切配合协调工作，合理安排交叉、平行、搭接施工，认真做好各项预留预埋工作。安装工程各专业工种相互间得协调配合工作，要尽量考虑好电气线路、给排水、空调供回水管、通风管道得相互关系，各种管线得空间布置要合理，要按有关规范、标准得规定距离设置。（2）保护管连接应保证整个电气系统得电气连续性，要求各段保护管之间不应绝缘，应形成欧姆接触，这样接地后，会使整个系统有较好得屏蔽性能。（3）信号电缆（线）与电力电缆（线）交叉敷设时，宜成直角；当平行敷设时，其相互间得距离应符合设计要求。明敷得信号线路与具有强磁场与强静电场得电气设备之间得净距离，宜大于1、5m；当采用屏蔽电缆或穿金属保护管以及在汇线槽内敷设时，宜大于0、8m。（4）当有抗干扰要求时，多芯电缆中得备用芯线应在一点接地。屏蔽电缆得备用芯线与电缆屏蔽层，应在同一侧接地。（5）信号线应敷设在电源线得上方，就是为了避免它处于电源线与地之间得电场内，从而减少干扰。（6）工作接地线与保护接地线必须分开，保护接地导体不得利用多种软管。工作接地线应用铜芯绝缘导线或电缆，不得利用镀锌扁钢或多种软管。（7）线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应用无腐蚀性焊剂。补偿导线宜采用压接。同轴电缆及高频电缆应采用专用接头。（8）引入控制器得电缆或导线，应符合下列要求：a、配线应整齐、避免交叉，并应固定牢靠；b、电缆芯线与新配导线得端部，均应标明编号，并与图纸一致，字迹清晰不易退色；c、端正板得每个接线端，接线不易超过2根；d、电缆芯与导线，应留有不小于20cm得余量；e、导线应绑扎成束；f、导线引入线穿线后，在进线管处应封堵。（9）设备控制柜（盘）内不同电压等级、不同电流类别得端正、应分开，并有明显标志。（10）不同系统、不同电压等级，不同电流类别得导线，不应敷设在同一管内或线槽内。2、美观效果：（1）各系统配管、开关箱、分线箱、仪表设备内部不得有污染杂物，外表整洁美观。（2）设备安装从实用出发，安装要牢固，操作要方便，维护要便当。（3）安装得设备就是建筑物内得基础设施，必须保证良好得使用功能，加强管理应注意建筑物得美化问题。四、预检项目：项目检查要点1、施工组织设计与施工方法（1）合理安排施工程序；（2）用流水作业法与网络计划技术安排施工进度计划；（3）提高施工得连续性与均衡性；（4）提高机械化程度，减轻劳动强度，提高劳动生产率；（5）采用先进得施工技术，合理选择施工方案，应用科学得计划方法，确保施工安全，降低工程成本，提高施工质量；（6）减少暂设工程与临时性设施，合理布置施工平面图，节约施工用地。2、原材料质量材料设备应具有产品合格证、型号、规格、数量应符合设计要求；进口设备须经海关验证，商检局检验，符合国家标准与设计要求；消防设备须有消防局得许可证。材料设备进入现场须经监理验收，才能入库。（1）配管应与土建施工密切配合，做好预留预埋各项工作；（2）明敷管线要等土建筑基层基本完成；（3）设备基础应由土建方与安装方进行中间验收，办理移交手续；3、作业条件（4）设备安装应在土建装修、表层基本完成后进行。五、隐蔽工程：项目验收要点1、暗配管线（1）暗配管线得施工方法应符合现行国家标准电气装置安装工程施工及验收规范得有关规定；（2）暗配管线应保证保护层得厚度要求；（3）防雷接地系统、工作接地系统得施工，应严格按施工规范验收，接地电阻值应符合设计及规范要求；（4）支吊架、膨胀螺栓固定措施应符合机械技术要求，牢固可靠；（5）过沿降缝要进行技术处理。2、电器设备安装（1）一次仪表与执行机构，应按各系统得规范、标准施工；（2）电源线、接地线均应并联，不得串联，严格按规范施工；（3）电器设备得接地应可靠，电气防范应安全。3、施工要点(1)防雷接地，工作（保护）接地镀锌扁钢搭接不得成“”型，严禁直接对接。搭接长度必须为扁钢宽度得2倍(园钢为直径得6倍)，四边施焊，两长边必焊，焊缝应平整饱满，不得有咬肉，夹渣、焊瘤等现象，焊渣应及时清除并刷二度防锈漆（埋地刷二度沥青漆）；(2)接地装置（接地体与接地线）埋设深度应符合设计或规范规定，一般接地作埋设顶面得深度距地面不小于06m。六、实测抽查：序号项目检查要点1材料设备材料设备进场均应验收，三证齐全，质量应符合有关规范、标准及系统功能2各系统得检测、控制、报警、联锁功能，应正确无误；手动、自动、联动控制应分别检验，其动作应正确无误，符合设计要求。七、旁站检查：项目检查要点1、施工量具施工量具及各系统得专用测试仪表须测试中心检验合格并在有效期内2、接地电阻与绝缘电阻得测试各系统得接地电阻与绝缘电阻测试，应严格按照规范进行；若有特殊要求得系统，按其要求增加测试项目。3、系统调试开通各系统得调试开通工作，就是各系统得关键环节，就是检验安装质量得度量，就是各系统成败得标志。因此，调试方案、调试方法、调试程序都必须经过认真研究，制定出有效措施，使调试开通工作顺利进行。对突发事件，还应有应急处理措施。在调试过程中，应做好记录，数据真实可靠，技术资料齐全。八、试验项目：1、绝缘电阻：（1）回路得绝缘电阻应保证0、5M；火灾自动报警系统，导线对地电阻不小于20M。（2）线路敷设完毕，应进行校线及标号，并按规定测量绝缘电阻。测量线路绝缘电阻时，必须将已连接上得仪器设备断开。2、接地电阻：接地干支线得接地电阻1，高层建筑联合接地电阻1。当有更高要求时，或邻近有强电磁场干扰，对接地电阻提出更高要求时，应取其中得最小值作为设计依据。3、测行试验与典型式试验：各系统得例行试验与典型式试验，各自按照规范规定进行，现以消防报警系统为例，叙述该系统得例行试验与型式试验程序。（1）报警控制器应进行下例功能试验：a、火灾报警自检功能；b、消音、复位功能；c、故障报警功能；d、火灾优先功能；e、报警记忆功能；f、电源自动转换与备用电源得自充电功能；g、备用电源得欠压与过压报警功能。（2）采用专用检测仪器分批试验探测器得动作及确认灯显示。（3）试验火灾报警装置得声光显示。（4）试验水流指示器、压力开关等报警功能、信号显示。（5）对备用电源进行1-2次充放电试验，1-3次主电源与备用电源自动切换试验（6）用自动或手动检查下列消防控制设备得控制显示功能；a、防排烟设备、电动防炎阀、电动防火门、防火卷帘等控制设备；b、室内消火栓、自动喷淋灭火系统得控制设备；c、卤化烷、二氧化碳、泡沫、干粉等固定灭火系统得控制设备；d、火灾事故广播、火灾事故照明灯及疏散指示标志灯。（7）强制消防电梯、客梯停于首层试验。（8）消防通信设备应在消防控制室进行对讲通话试验。（9）检查新有转换开关。（10）强制切断非消防电源功能试验。九、提供资料：1、施工组织设计及施工方案与技术措施2、有关专业部门审查意见3、设计变更记录4、施工记录5、检验记录6、材料、设备质保书7、技术核实单8、工程量变更签证9、各系统得调试报告10、弱电系统得竣工报告11、各分项（分部）工程检验报告
