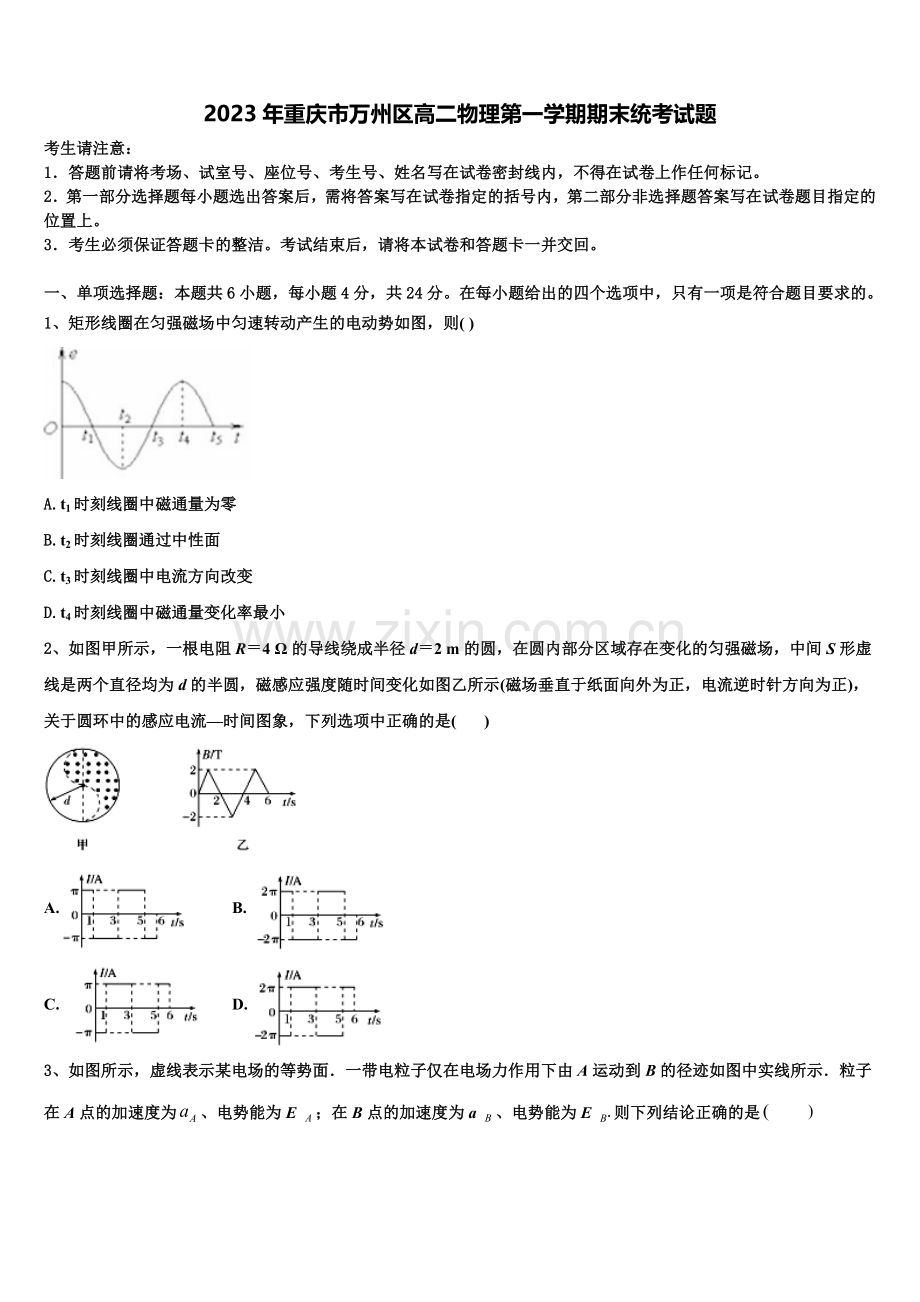

2023年重庆市万州区高二物理第一学期期末统考试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、矩形线圈在匀强磁场中匀速转动产生的电动势如图，则( )

A.t1时刻线圈中磁通量为零
B.t2时刻线圈通过中性面
C.t3时刻线圈中电流方向改变
D.t4时刻线圈中磁通量变化率最小
2、如图甲所示，一根电阻R＝4 Ω的导线绕成半径d＝2 m的圆，在圆内部分区域存在变化的匀强磁场，中间S形虚线是两个直径均为d的半圆，磁感应强度随时间变化如图乙所示(磁场垂直于纸面向外为正，电流逆时针方向为正)，关于圆环中的感应电流—时间图象，下列选项中正确的是( )

A. B.
C. D.
3、如图所示，虚线表示某电场的等势面．一带电粒子仅在电场力作用下由A运动到B的径迹如图中实线所示．粒子在A点的加速度为、电势能为E；在B点的加速度为a、电势能为E则下列结论正确的是　　

A.粒子带正电，a，E
B.粒子带负电，a，E
C.粒子带正电，，E
D.粒子带负电，a，E
4、两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时，其电势的变化如图所示，下列说法正确的是（　　）

A.A和B导线两端的电压之比为5：2
B.A和B导线两端的电压之比为1：2
C.A和B导线的横截面积之比为1：3
D.A和B导线的横截面积之比为2：3
5、如图所示，一平行板电容器的两极板与一电压恒定的电源相连，极板水平放置，极板间距为；在下极板上叠放一厚度为的金属板，其上部空间有一带电粒子静止在电容器中．当把金属板从电容器中快速抽出后，粒子开始运动．重力加速度为．粒子运动的加速度为（）

A. B.
C. D.
6、某实验小组用如图所示的实验装置来验证楞次定律．当条形磁铁自上而下穿过固定的线圈时，通过电流计的感生电流方向是（　　）

A.a→G→b
B.先a→G→b，后b→G→a
C.b→G→a
D.先b→G→a，后a→G→b
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示，在正方形区域abcd内有方向垂直于纸面向里、磁感应强度大小为B的匀强磁场．在t＝0时刻，位于正方形中心O的离子源向平面abcd内各个方向发射出大量带正电的粒子，所有粒子的初速度大小均相同，粒子在磁场中做圆周运动的半径恰好等于正方形的边长，不计粒子的重力以及粒子间的相互作用力．已知平行于ad方向向下发射的粒子在t＝t0时刻刚好从磁场边界cd上某点离开磁场，下列说法正确的是（）

A.粒子在该磁场中匀速圆周运动的周期为6t0
B.粒子的比荷为
C.粒子在磁场中运动的轨迹越长，对应圆弧的圆心角越大
D.初速度方向正对四个顶点的粒子在磁场中运动时间最长
8、两根相距为L的足够长的金属直角导轨按如图所示放置，它们各有一部分在同一水平面内，另一部分垂直于水平面.质量均为m的金属细棒ab、cd与导轨垂直接触形成闭合回路，棒与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R.整个装置处于磁感应强度大小为B、方向竖直向上的匀强磁场中.当ab棒在平行于水平导轨的拉力F作用下以速度v1沿导轨匀速运动时，cd棒也正好以速度v2向下匀速运动.重力加速度为g.下列说法中正确的是（）

A.ab棒所受拉力F的大小为
B.cd棒所受摩擦力为零
C.回路中的电流为
D.μ与v1大小的关系为
9、一有界区域内，存在着磁感应强度大小均为，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为。边长为的正方形导线框的边紧靠磁场边缘置于桌面上，建立水平向右的轴，且坐标原点在磁场的左边界上。时刻使线框从静止开始沿轴正方向匀加速通过磁场区域，规定逆时针方向为电流的正方向，线框在时刻所对应的位移分别是。下列关于感应电流或导线框的电功率随时间或位移的变化规律正确的是（　　）

A. B.
C. D.
10、有固定绝缘光滑挡板如图所示，A、B为带电小球（可以近似看成点电荷），当用水平向左的力F作用于B时，A、B均处于静止状态．现若稍改变F的大小，使B向左移动一段小距离（不与挡板接触），当A、B重新处于平衡状态时与之前相比（ ）

A.A、B间距离变小
B.水平推力力F减小
C.系统重力势能增加
D.系统电势能将减小
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）测定电源的电动势和内电阻的实验电路和U-I图像如下:

（1）闭合开关前为防止电表过载滑动变阻器的滑动头P应放在_____处
（2）现备有以下器材：
A.干电池1个
B.滑动变阻器（0~50Ω）
C.滑动变阻器（0~1750Ω）
D.电压表（0~3V）
E.电压表（0~15V）
F.电流表（0~0.6A）
G.电流表（0~3A）
其中滑动变阻器应选_____，电流表应选____，电压表应选_____．(填字母代号)
（3）由U-I图像．由此可知这个干电池的电动势E=_______V，内电阻r=______Ω
（4）由于电压表的分流作用使本实验电路存在系统误差，导致E测___E真，，r测____r真(填“>”“<”或“=”)
12．（12分）（1）“天宫二号”被称为是我国首个真正意义上的空间实验室，是继“天宫一号”后中国自主研发的第二个空间实验室，“天宫二号”的发射将全面开启中国空间实验室任务，为我国未来空间站建设打下重要基础．设“天宫二号”在距地面高为h的圆形轨道上绕地球做匀速圆周运动，已知地球的质量为M、半径为R，引力常量为G，且不考虑地球自传的影响．则“天宫二号”绕地球运动的线速度大小为________，周期为________，向心加速度大小为________
（2）某发电站，发电机的输出功率为5×105kw，采用500kv的高压输电，输电线上的总电阻为20Ω，则输电线上的电流为________A，输电线上损失的电压为________V，输电线上损失的电功率为________kw
（3）我们可以通过以下实验来探究“电磁感应现象”
①接好电路后，合上开关瞬间，电流表指针________（选填“偏转”或“不偏转”）；
②合上开关，电路稳定后，电流表指针________（选填“偏转”或“不偏转”）；
③如果合上开关后，将原线圈A迅速插入副线圈B时，发现灵敏电流计指针向右偏了一下．那么原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏（选填“右”或“左”）

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

14．（16分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
15．（12分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】A、t1时刻感应电动势为零，磁通量最大．故A错误
B、t2时刻感应电动势最大，线圈平面与中性面垂直．故B错误
C、t3时刻线圈通过中性面，线圈中电流方向改变．故C正确
D、t4时刻线圈中感应电动势最大，磁通量变化率最大．故D错误
故选C
2、C
【解析】0∼1s，感应电动势为：E1== =4πV
感应电流大小为：I1=E1/R=4π/4=πA
由楞次定律知，感应电流为顺时针方向，为负方向，故C正确，ABD错误
故选C
点睛：根据法拉第电磁感应定律求出各个时间段的感应电动势大小，再求出感应电流大小，由楞次定律判断感应电流方向
3、D
【解析】图中场源位于等势面圆心位置，根据曲线的弯曲可知是静电斥力，根据等差等势面的疏密判断场强大小，结合牛顿第二定律得到加速度大小关系；根据公式判断电势能高低
【详解】由于等势面是同心圆，且半径外大里小，故图中场源位于等势面圆心位置，是负电荷；根据曲线的弯曲可知是静电斥力，故粒子也带负电；由于B位置等差等势面较密集，场强大，加速度大，即；从A到B，电势降低，根据公式

可知B点电势能大，即，故D正确，ABC错误。
故选D。
【点睛】本题关键是先根据等势面判断场源，结合曲线运动判断电场力，根据公式φ=Ep /q 判断电势能大小
4、C
【解析】AB．由图像可知，导线A长度为1m，两端电压；导线B长度为2m，其两端电压为，所以A导线和B导线两端的电压之比为3：2，AB错误；
CD．两导线中电流相等，即

算得

根据电阻定律

可得两导线的横截面积之比为

D错误C正确。
故选C。
5、A
【解析】粒子受重力和电场力，开始时平衡，有：
  ①
当把金属板从电容器中快速抽出后，根据牛顿第二定律，有：
mg-q=ma ②
联立①②解得：

A.，与结论相符，选项A符合题意；
B.，与结论不相符，选项B不符合题意；
C.，与结论不相符，选项C不符合题意；
D.，与结论不相符，选项D不符合题意；
6、D
【解析】当条形磁铁沿固定线圈的中轴线自上至下经过固定线圈时，穿过线圈的磁通量向下，且先增加后减小，根据楞次定律，感应电流的磁场总是阻碍磁通量的变化，故感应电流的磁场先向上后向下，故感应电流先逆时针后顺时针（俯视），即先b→G→a，后a→G→b，故ABC错误，D正确。
故选D。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BC
【解析】B．粒子在磁场中做匀速圆周运动，初速度平行于ad方向发射的粒子运动轨迹如图，其圆心为O1

设正方形边长为L，由几何关系得

得

则

又

解得

B正确；
A．由上知

A错误；
CD．由于粒子的初速度大小相等，所有粒子的轨迹半径相等，运动轨迹最长的粒子转过的圆心角最大，在磁场中运动时间也最长，初速度方向正对四个顶点的粒子在磁场中运动的弧长不是最长，则时间不是最长， D错误C正确。
故选BC。
8、AD
【解析】AC.ab棒切割磁感线时产生沿abdca方向，大小为E=BLv1的感应电动势，则感应电流大小为，对ab棒匀速运动时：解得，选项A正确，C错误；
BD.cd棒向下匀速运动时，在竖直方向受到的摩擦力和重力相平衡，有f=μBIL=mg，联立以上各式解得，，故D正确，B错误.
9、BD
【解析】AB．过程①为边切割向里的磁场，电流逆时针，时间内，线框做匀加速直线运动，则切割磁场的速度

电动势

电流

过程②为边和边同向切割反向的磁场，而双电源串联，电流方向为顺时针，时间内，电动势
（）
电流
（）
过程③为边切割向外的磁场，电流为逆时针，时间内，电动势
（）
电流
（）
故A错误B正确；
C．在内，由匀加速直线运动的速度位移关系可知

则

则电流关于位移不是线性函数，故C错误；
D．在内，线框的电功率

在内，线框的电功率
（）
在内，线框的电功率
（）
故D正确。
故选BD。
10、BCD
【解析】A．对A受力分析，如图；由于可知，当B向左移动一段小距离时，斜面对A的支持力减小，库仑力减小，根据库仑定律可知，AB间距离变大，选项A错误；

B．对AB 整体，力F等于斜面对A的支持力N的水平分量，因为N减小，可知F减小，选项B正确；
C．因为AB距离增加，则竖直距离变大，则系统重力势能增加，选项C正确；
D．因为AB距离增加，电场力做正功，则电势能减小，选项D正确；
故选BCD.

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.a ②.B ③.D ④.F ⑤.1.5 ⑥.0.75 ⑦.< ⑧.<
【解析】（1）[1] 闭合开关之前滑动变阻器的滑动头P应放在最大值位置处，即a处
（2）[2]滑动变阻器起控制电流的作用，而电源电动势大约1.5V，电路中电流较小，故为了便用调节，滑动变阻器选取B
[3]电源电动势大约1.5V，因此电压表选择量程为3V的比较合适，故电压表选择D，
[4]由图可知，电路中的电流较小，因此电流表选择F
（3）[5]在U-I图象中图象与纵坐标的交点等于电源的电动势，所以由图可以读出电源的电动势为1.5V；
[6]图象中的斜率表示电源的内阻，则有：
Ω
（4）[7][8]由图所示电路图可知，相对于电源来说，电流表采用外接法，由于电压表分流，电流测量值小于真实值，当外电路短路时，电流测量值等于真实值，电源的U-I图象如图所示：

电源的U-I图象与纵轴交点坐标值是电源电动势，图象斜率的绝对值是电源内阻，由图象可知，电源电动势的测量值小于真实值，电源内阻测量值小于真实值
12、 ①. ②. ③. ④.1000（1×103） ⑤.20000（2×104） ⑥.2×104 ⑦.偏转 ⑧.不偏转 ⑨.右
【解析】(1)由公式可知，其中，解得：，，；
(2)输电线上的电流为，输电线上损失的电压为，输电线上损失的功率
；
(3)合上开关瞬间，线圈A中电流增大，A中的电流产生的磁场增大，穿过B线圈的磁通量增大，所以在电流表中产生感应电流，即电流表指针发生偏转；
合上开关，电路稳定后，线圈A中的电流不变，电流产生的磁场不变，穿过B线圈的磁通量不变，所以电流表指针不发生偏转；
如果合上开关后，将原线圈A迅速插入副线圈B时，穿过B线圈的磁通量增大，灵敏电流计指针向右偏，滑动变阻器滑片迅速向右移动时，电路中的总电阻变小，总电流变大，穿过线圈B的磁通量增大，所以灵敏电流计指针向右偏

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
14、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
15、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
