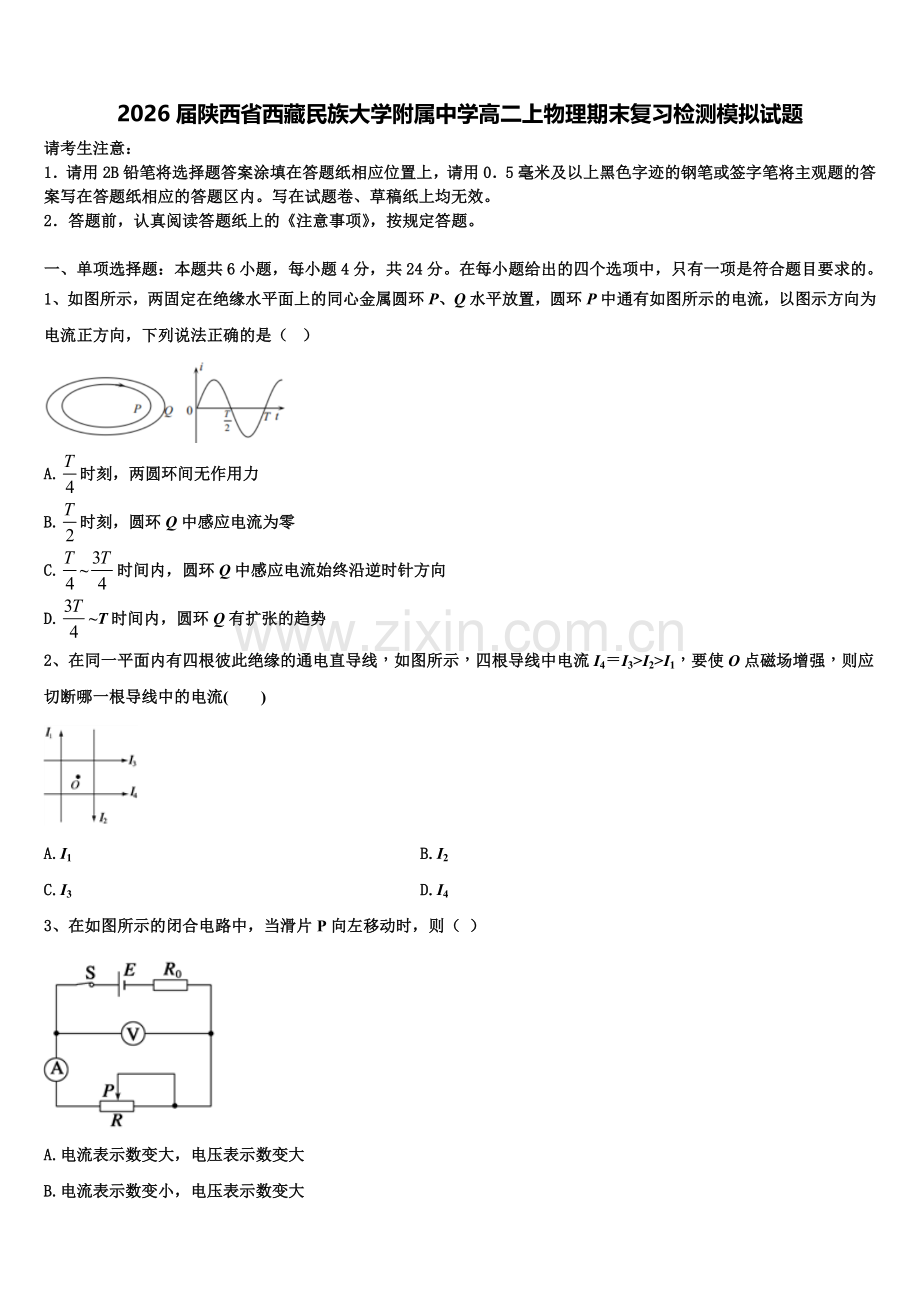

2026届陕西省西藏民族大学附属中学高二上物理期末复习检测模拟试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示，两固定在绝缘水平面上的同心金属圆环P、Q水平放置，圆环P中通有如图所示的电流，以图示方向为电流正方向，下列说法正确的是（ ）

A.时刻，两圆环间无作用力
B.时刻，圆环Q中感应电流为零
C.~时间内，圆环Q中感应电流始终沿逆时针方向
D.~T时间内，圆环Q有扩张的趋势
2、在同一平面内有四根彼此绝缘的通电直导线，如图所示，四根导线中电流I4＝I3>I2>I1，要使O点磁场增强，则应切断哪一根导线中的电流(　　)

A.I1 B.I2
C.I3 D.I4
3、在如图所示的闭合电路中，当滑片P向左移动时，则（ ）

A.电流表示数变大，电压表示数变大
B.电流表示数变小，电压表示数变大
C.电流表示数变大，电压表示数变小
D.电流表示数变小，电压表示数变小
4、如图所示，一个半径为R的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B大小相等，方向均与环面轴线方向成θ角（环面轴线为竖直方向），若导线环上载有如图所示的恒定电流I，则下列说法正确的是（ ）

A.导电圆环所受安培力方向竖直向下
B.导电圆环所受安培力方向竖直向上
C.导电圆环所受安培力的大小为2BIR
D.导电圆环所受安培力的大小为2πBIR
5、当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是（）
A. B.
C. D.
6、如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dpa打到屏MN上的a点，通过pa段用时为t.若该微粒经过P点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN上．若两个微粒所受重力均忽略,则新微粒运动的 ( )

A.轨迹为pb,至屏幕的时间将小于t
B.轨迹为pc,至屏幕的时间将大于t
C.轨迹为pa，至屏幕的时间将大于t
D.轨迹为pb,至屏幕时间将等于t
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示，等腰直角三角形abc区域内存在方向垂直三角形所在平面向外的匀强磁场，直角边bc长度为L．三个完全相同的带正电的粒子1、2、3，分别从b点沿bc方向以速率v1、v2、v3射入磁场，在磁场中运动的时间分别为t1、t2、t3，且t1﹕t2﹕t3=3﹕3﹕2，做匀速圆周运动的轨道半径分别为r1、r2、r3．不计粒子的重力及粒子间的相互作用．下列关系式一定成立的是

A.v1=v2 B.v2＜v3
C. D.
8、在纯电阻电路中，当用一个固定的电源(设E、r是定值)向变化的外电阻供电时，关于电源的输出功率P随外电阻R变化的规律如图所示．下列判断中正确的是（）

A.电源内阻消耗的功率随外电阻R的增大而增大
B.当R＝r时，电源有最大的输出功率
C.电源的功率P总随外电阻R的增大而增大
D.电源的效率η随外电阻R的增大而增大
9、真空中相距为3a两个点电荷M、N，分别固定于x轴上x1=0和x2=3a的两点上，在它们连线上各点场强E随x变化关系如图所示，以下判断正确的是

A.x=2a处的电场强度为零，电势也一定为零
B.点电荷M、N一定为同种电荷
C.点电荷M、N一定为异种电荷
D.点电荷M、N所带电荷量的绝对值之比为4：1
10、关于磁场中某处磁感应强度的方向，下列说法中正确的是（　　）
A.与该处通电电流元所受安培力方向相同
B.与该处小磁针静止时N极的指向相同
C.与该处小磁针静止时S极的指向相同
D.与该处小磁针N极的受力方向相同
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）某同学想要测量一个电源的电动势和内阻，准备的器材有电流表A(0~100mA，内阻为30Ω)、电阻箱R(最大阻值99.9Ω)、开关和若干导线
（1）由于电流表A的量程较小，考虑到安全因素，同学们需将一个定值电阻和电流表A进行_________联(填写“串”或“并”)，若要使连接后的电流表A可测量电流的最大值变为原来的6倍，则定值电阻的阻值R0=_________Ω
（2）如图甲所示，虚线框中为同学设计了实验电路的一部分，请将电路图补充完整______

（3）实验中记录了若干组电阻箱的阻值R和电流表A的示数Ⅰ，并用记录的实验数据描绘出R-图线如图乙所示，则该电源的电动势E=_________V，内阻r=__________Ω(结果保留两位有效数字)
12．（12分）在测定一节干电池的电动势和内阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1.5V，内阻小于1.0Ω）
B．电流表A1（量程为0～3mA，内阻Rg1=10Ω）
C．电流表A2（量程为0～0.6A，内阻Rg2=0.1Ω）
D．滑动变阻器R1（0～20Ω，10A）
E.滑动变阻器R2（0～200Ω，1A）
F.定值电阻R0（990Ω）
G.开关和导线若干

(1)某同学发现上述器材中虽然没有电压表，但给了两个电流表，于是他设计了如图甲所示的a、b两个实验电路，其中合理的是_____图所示的电路；在该电路中，为了操作方便且能准确进行测量，滑动变阻器应该选_____（填写器材前的字母代号）
(2)图乙是该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出I1-I2图像（I1为电流表A1的示数，I2为电流表A2的示数，且I2的数值远大于I1的数值），则由图像可得被测电池的电动势E=_____V，内阻r=_____Ω；(结果保留到小数点后两位)
(3)若将图像的纵坐标改为_____，则图线与纵坐标的交点的物理含义即为被测电池的电动势
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
14．（16分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

15．（12分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、A
【解析】A．时刻圆环P中的电流最大，但变化率为零，则穿过Q的磁场的磁通量最大，但变化率为零，由法拉第电磁感应定律可知Q中无感应电流，则P与Q间无相互作用力，故A正确；
B．时刻虽然P中的电流为零，但是电流的变化率最大(图像的斜率)，故在Q中产生了最大的感应电流，故B错误；
C．~时间内的原电流为顺时针减小，由安培定则可知Q中的磁场方向向下，由楞次定律可知Q中的感应电流为顺时针，~时间内的原电流为逆时针增大，由安培定则可知Q中的磁场方向向上，由楞次定律可知Q中的感应电流为顺时针，故C错误；
D．~T时间内原电流为逆时针减小，由安培定则可知Q中的磁场方向向上，由楞次定律可知Q中的感应电流为逆时针，两线圈的电流同为逆时针，两者有相互吸引的安培力，则Q有收缩的趋势，故D错误。
故选A。
2、D
【解析】从图中可得在O点产生的磁感应强度的方向都为垂直纸面向里，而在O点产生的磁感应强度方向为垂直纸面向外，故要使O点磁场增强，则应该切断，D正确
【点睛】本题利用安培定则判断磁场方向比较简单，但磁场叠加，较为复杂，采用作图法可防止思路出现混乱
3、C
【解析】当滑片P向左滑动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，则电路的总电流变大，即电流表的示数变大；总电流变大，则电源内阻和所占电压变大，由闭合电路欧姆定律知，滑动变阻器R两端的电压变小，即电压表的示数变小，故C正确，ABD错误
考点：闭合电路的欧姆定律
【名师点睛】本题是电路动态变化分析问题．要注意因滑动变阻器电阻和电流同时发生了变化，无法直接由欧姆定律求得两端的电压，故先求得与之串联定值电阻两端的电压，再根据总电压不变，得出滑动变阻器两端的电压
4、B
【解析】先据矢量的分解将磁感应强度分解为水平方向和顺直方向；由左手定则判断环所受安培力方向，由安培力公式求出环所受安培力大小.
【详解】A、B、把磁感应强度分解为水平分量与竖直分量，竖直方向的磁场对环形电流的安培力为零，由左手定则可知，水平方向的磁场对电流的安培力竖直向上，即导电圆环所受安培力竖直向上，故A错误，B正确；
C、D、把磁感应强度分解为水平分量与竖直分量，竖直方向的磁场对环形电流的安培力为零，那么水平磁场对电流的安培力F＝B水平I•2πR＝2πBIRsinθ，故C，D错误；
故选B.
【点睛】考查左手定则的内容，利用左手定则判断出安培力的方向，掌握安培力表达式，及理解力的分解法则，注意立体图转化为平面图.
5、C
【解析】A、通电直导线电流从左向右，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向里，所以小磁针静止时北极背离读者，故A错误；
B、如图所示，根据右手螺旋定则，磁场的方向逆时针（从上向下看），因此小磁针静止时北极背离读者，故B错误；
C、环形导线的电流方向如图所示，根据右手螺旋定则，则有小磁针所处的位置磁场方向垂直纸面向外，所以小磁针静止时北极指向读者，故C正确；
D、根据右手螺旋定则，结合电流的方向，则通电螺线管的内部磁场方向，由右向左，则小磁针的静止时北极指向左，故D错误；
6、C
【解析】由动量守恒定律可得出粒子碰撞后的总动量不变，由洛仑兹力与向心力的关系可得出半径表达式，可判断出碰后的轨迹是否变化；再由周期变化可得出时间的变化
带电粒子和不带电粒子相碰，遵守动量守恒，故总动量不变，总电量也保持不变，由，得：，P、q都不变，可知粒子碰撞前后的轨迹半径r不变，故轨迹应为pa，因周期可知，因m增大，故粒子运动的周期增大，因所对应的弧线不变，圆心角不变，故pa所用的时间将大于t，C正确；
【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式，周期公式，运动时间公式，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BD
【解析】三个相同的带电粒子以不同速度沿同一方向进入三角形磁场区域，由半径公式，则速度较大的带电粒子进入磁场时做匀速圆周运动的半径大，而再由带电粒子在磁场中做匀速圆周运动的时间t=T，可知第一、二两种粒子在磁场中偏转角度相同为90°，而第三个粒子偏转60°，打在ac边上，画出其运动轨迹，由偏转角度求出半径
【详解】根据题设条件，三个相同的带电粒子从b点沿bc方向以不同速度进入三角形磁场区域，粒子在磁场中做匀速圆周运动洛仑兹力提供向心力，由牛顿第二定律得：qvB=m，解得：，粒子轨道半径与速度成正比，又因为三个粒子在磁场中运动的时间之比为t1：t2：t3=3：3：2，显然它们在磁场中的偏转角度之比为3：3：2．即粒子1、2打在ab上，而粒子3打在ac上，轨迹如图所示：

粒子1、2打在ab上，而粒子3打在ac上，粒子3的速度比1、2的速度大，粒子2的速度大于粒子1的速度，故A错误，B正确；对速度为v1和v2的粒子，其偏转角度均为90°，由几何关系可知r1<L，对速度为v3的粒子偏转60°，运动轨迹如图所示，由几何关系知：r3×sin60°=L，解得：，故C错误，D正确；故选BD
【点睛】三个相同的粒子以不同速度沿相同方向进入三角形磁场区域，由于半径不同，再加上在磁场中的时间之比就能确定三个粒子偏转角之比，再综合磁场区域与粒子通过直线边界的对称性，从而确定三个粒子打在磁场边界的位置，从而可以比较速度大小，也能求出半径关系
8、BD
【解析】A．电源内阻消耗的功率，所以外电阻R的增大，电源内阻消耗的功率减小，故A错误；
B．该图象反映了电源的输出功率P随外电阻R变化的规律，由图看出，电源的输出功率随着外电阻的增大先增大后减小，当R=r时，电源有最大的输出功率，故B正确；
C．电源的功率，则当外电阻R的增大时，.电源的功率减小，故C错误；
D．电源的效率，则知R增大时，电源的效率增大，故D正确；
9、BD
【解析】A．x=2a处的场强为零，但由于电势与场强无关，则场强为零的地方电势不一定为零，故A错误；
BC．x从0到3a，场强先正方向减少到零又反方向增加，必为同种电荷，故B正确，C错误；
D．x=2a处的合场强为0，由得：，得QM：QN=4：1，故D正确
故选BD
10、BD
【解析】A．根据左手定则可知，某处磁感应强度方向与该处通电电流元所受安培力的方向垂直，A错误；
BCD．小磁针N极受磁力的方向或者静止时N极指向就是该处磁感应强度的方向，BD正确C错误；
故选BD。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.并 ②.6 ③. ④.12 ⑤.1.0
【解析】（1）改装电流表需要并联电阻进行分流；由并联电路规律可知，并联部分电压相等，要使量程扩大为原来的6倍；则由并联电路规律可知：；
（2）根据改装原理以及测量电动势和内电阻实验原理可知应将改装后电表与电阻箱串联接在电源两端，故测量原理图如图所示；

（3）电路中干路电流为电流表示数的6倍，故根据闭合电路欧姆定律可知：，则变形得，故图象中的斜率等于，解得；图象与纵坐标的交点为，解得r=1.0Ω
12、 ①.b ②.D ③.1.48（±0.04） ④.0.84（±0.03） ⑤.I1（R0+Rg1）
【解析】（1）[1]没有电压表，可利用电流表改装，给的定值电阻阻值为990Ω，电压表量程应能准确测的1.5V电压即可，与电源电动势接近，故应将电流表A1与定值电阻串联使用，故合理的是b图；
[2]电源电动势约为1.5V，内阻约为1欧姆，为方便实验操作, 滑动变阻器应选D
（2）[3][4]由电路图可知,在闭合电路中,电源电动势:
，
则:
,
由图象可知,图象的截距:
，
则电源电动势为:

图象斜率:
；
电源内阻为:

(3)[5]由闭合电路欧姆定律可知，在图线中,图线与纵坐标轴的交点的物理含义即为电动势的大小，故当图线的纵坐标改为时，图线与纵坐标轴的交点的物理含义即为电动势的大小
【点睛】难度较大，掌握一些基本仪器的读数规则，如果电学试验中没有电压表或合适的电流表，要立刻能够想到利用电表的改装问题，本题的难点在于图乙的利用

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
14、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
15、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
