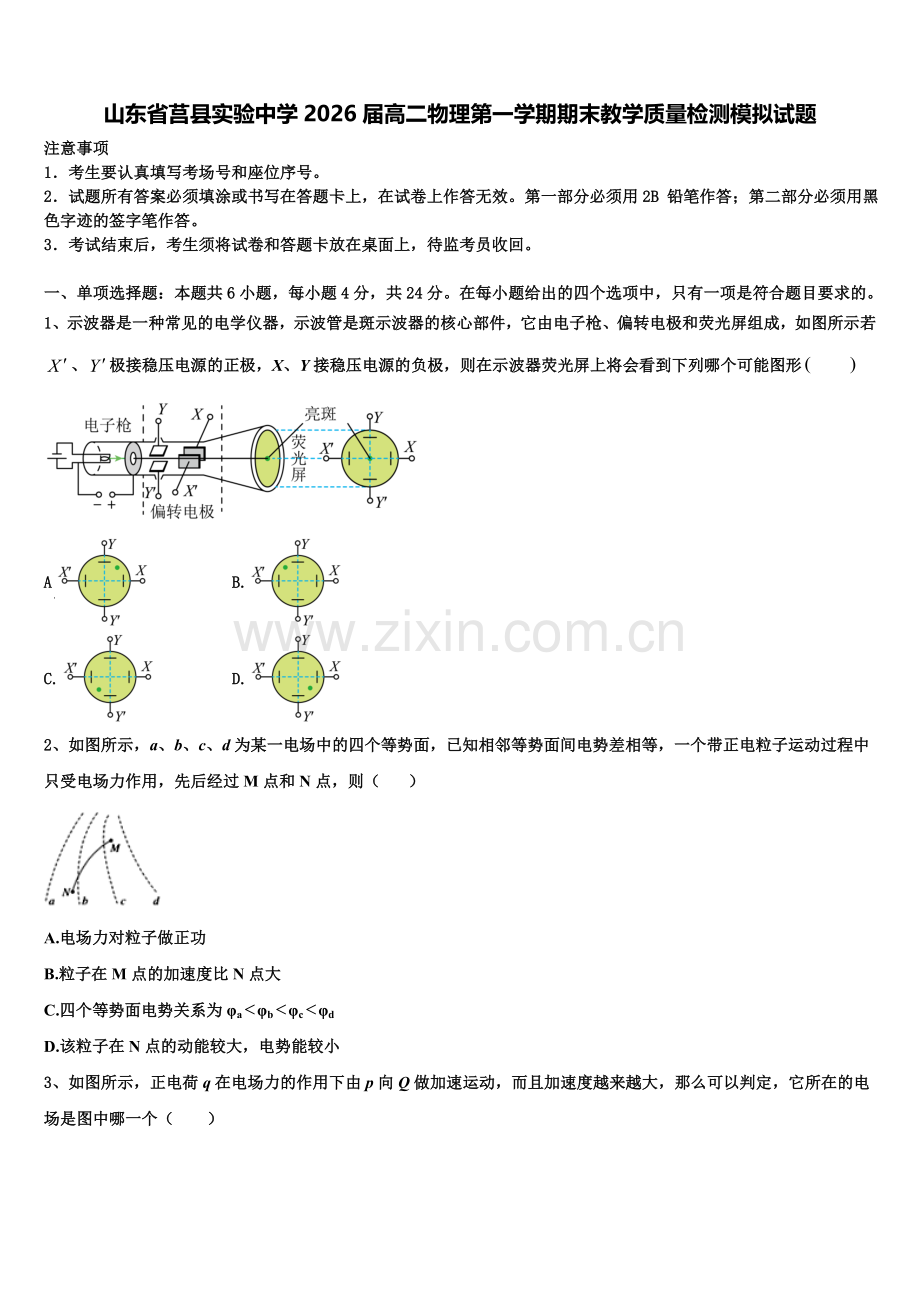

山东省莒县实验中学2026届高二物理第一学期期末教学质量检测模拟试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、示波器是一种常见的电学仪器，示波管是斑示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示若、极接稳压电源的正极，X、Y接稳压电源的负极，则在示波器荧光屏上将会看到下列哪个可能图形　　

A B.
C. D.
2、如图所示，a、b、c、d为某一电场中的四个等势面，已知相邻等势面间电势差相等，一个带正电粒子运动过程中只受电场力作用，先后经过M点和N点，则（ ）

A.电场力对粒子做正功
B.粒子在M点的加速度比N点大
C.四个等势面电势关系为φaφbφcφd
D.该粒子在N点的动能较大，电势能较小

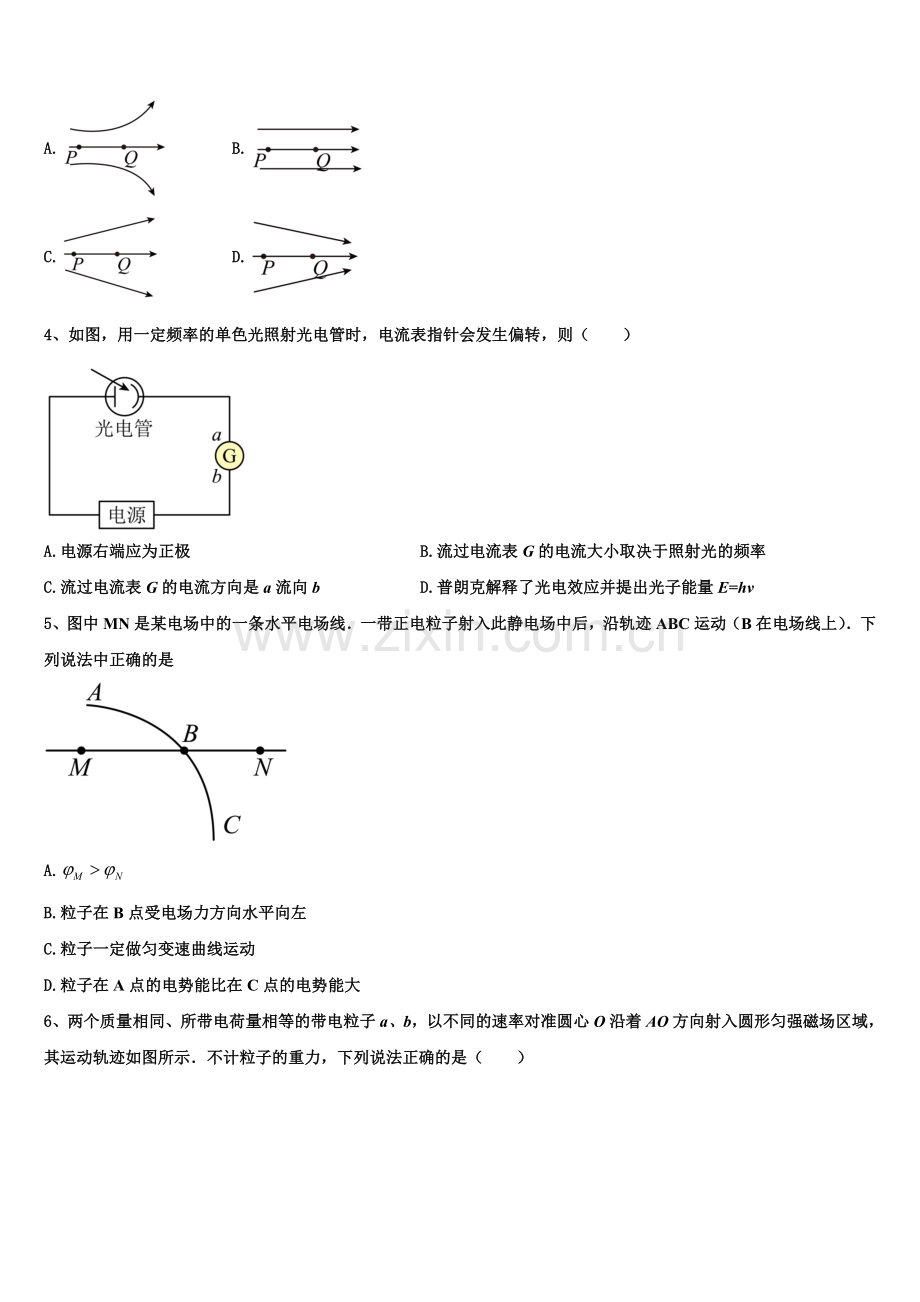

3、如图所示，正电荷q在电场力的作用下由p向Q做加速运动，而且加速度越来越大，那么可以判定，它所在的电场是图中哪一个（　　）
A. B.
C. D.
4、如图，用一定频率的单色光照射光电管时，电流表指针会发生偏转，则（　　）

A.电源右端应为正极 B.流过电流表G的电流大小取决于照射光的频率
C.流过电流表G的电流方向是a流向b D.普朗克解释了光电效应并提出光子能量E=hν
5、图中MN是某电场中的一条水平电场线．一带正电粒子射入此静电场中后，沿轨迹ABC运动（B在电场线上）．下列说法中正确的是

A.
B.粒子在B点受电场力方向水平向左
C.粒子一定做匀变速曲线运动
D.粒子在A点的电势能比在C点的电势能大
6、两个质量相同、所带电荷量相等的带电粒子a、b，以不同的速率对准圆心O沿着AO方向射入圆形匀强磁场区域，其运动轨迹如图所示．不计粒子的重力，下列说法正确的是（　　）

A.a粒子带正电，b粒子带负电
B.a粒子磁场中所受洛伦兹力较大
C.b粒子动能较大
D.b粒子在磁场中运动时间较长
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示，竖直放置，AB边水平，，，。带电小球a固定在顶点A，带电小球b固定在顶点B，另一个带电小球c在库仑力和重力的作用下静止在顶点C。设小球a、b所带电荷量比值的绝对值为k。则（　　）

A.a、b带异种电荷 B.a、b带同种电荷
C. D.
8、科学家研究发现：因太阳风的带电粒子吸附作用，土星环正在消失．这是因为土星环中的带电的冰质颗粒，在土星引力和磁场的作用下坠入土星．假设土星的自转方向以及周围的磁场分布与地球相似，土星环中的所有冰质颗粒在土星赤道上空自西向东公转，除带电冰质颗粒外，剩余土星环中的颗粒轨道半径不变，则可以推断（ ）
A.若土星磁场是因土星带电而形成，则土星带负电
B.土星环中带电冰质颗粒受到的洛伦兹力沿轨道半径远离土星球心
C.太阳风中的带正电粒子是冰质颗粒主要吸附的粒子
D.因土星吸附了带电冰质颗粒，质量变大，在轨运行的土星环的运动周期将变小
9、​如图甲所示,物块A.B的质量分别是mA= 4.0kg和mB= 3.0kg．用轻弹簧栓接，放在光滑的水平地面上，物块B右侧与竖直墙相接触．另有一物块C从t=0时以一定速度向右运动,在t=4s时与物块A相碰,并立即与A粘在一起不再分开，物块C的v-t图象如图乙所示,下列说法正确的是（  ）

A.​物块C的质量mc=2kg
B.​墙壁对物块B的弹力在4s到12s对B不做功
C.​B离开墙后的过程中弹簧具有最大弹性势能EP=9J
D.​墙壁对物块B的弹力在4s到12s的时间内对B的冲量I为0
10、如图所示，厚度为h、宽度为d的导体板放在垂直于它的磁感应强度为B的匀强磁场中，当电流通过导体板时，在导体板的上、下表面之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U、电流I和B的关系为，式中的比例系数K称为霍尔系数，设电流I（方向如图）是由电子的定向流动形成的，导体单位体积中电子的个数为n，电子定向移动的速率为v，电量为e，下列说法正确的是（　　）

A.上表面的电势比下表面低
B.洛伦兹力对电子做正功
C.霍尔系数K的大小与n、e有关
D.霍尔系数K的大小与d、h有关
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中V1和V2为理想电压表；R为滑动变阻器，R0为定值电阻（阻值100 Ω）；S为开关，E为电源．实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出．图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U-t关系曲线．回答下列问题：
[Failed to download image : http://qbm-images.oss-cn-
（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表V1的示数为U1=______mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻_____（填“变大”或“变小”），电压表V1示数_____（填“增大”或“减小”），此时应将R的滑片向_____（填“A”或“B”）端移动，以使V1示数仍为U1
（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为=_____×10-3V/℃（保留2位有效数字）

12．（12分）描绘标有“3V，0.6W”小灯泡的伏安特性曲线．要求小灯泡两端的电压由零逐渐增加到3V，且便于操作．已选用的器材有：
电池组（电动势为4.5V，内阻约1Ω）；电流表（量程为0～250mA，内阻约5Ω）；
电压表（量程为0～3V，内阻约3kΩ）；电键一个，导线若干

（1）实验中所用的滑动变阻器应选下列中的_____（填字母代号）
A．滑动变阻器（最大阻值20Ω，额定电流1A）
B．滑动变阻器（最大阻值1750Ω，额定电流0.3A）
（2）先用多用电表粗测小灯泡电阻，若用“×1”挡测量电阻，多用电表表盘如图1所示，则读数为_____Ω
（3）该实验的电路图应选用图2中的_____．（填字母代号）
（4）实验得到小灯泡的伏安特性曲线如图3所示．如果将这个小灯泡接到电动势为2.0V，内阻为10Ω的电源两端，小灯泡消耗的功率是_____W
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
14．（16分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

15．（12分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】电子受到的电场力方向与电场方向相反，在极板间电子向板偏转，在极板间电子向板偏转，叠加后电子打第三象限，故C正确，A、B、D错误；
故选C
2、B
【解析】AD．由轨迹可知，正粒子从M到N时所受的电场力大致向右，可知场强大致向右，则从M到N电场力做负功，电势能变大，动能减小，则该粒子在N点的动能较小，电势能较大，选项AD错误；
B．因为M点的等势线较N点密集，可知M点的电场线较N点密集，则M点的场强较大，则粒子在M点的加速度比N点大，选项B正确；
C．因为场强大致向右，沿电场线电势降低，可知四个等势面电势关系为φa>φb>φc>φd，选项C错误；
故选B.
3、D
【解析】正电荷在电场力作用下做加速运动，运动方向与受力方向应相同；加速度越来越大，电场强度应越来越大，对应的电场线应越来越密，故D正确。
故选D
4、C
【解析】AC．发生光电效应时，电子从光电管右端运动到左端，而电流方向与电子定向移动的方向相反，所以流过电流表G的电流方向是a流向b，所以电源左端可能为正极．故A错误，C正确；
B．流过电流表G的电流大小取决于照射光的强度，与光的频率无关；能否产生光电效应，是看入射光的频率．故B错误；
D．爱因斯坦解释了光电效应并提出光子能量E=hν，故D错误；
故选C。
【点睛】当发生光电效应时，若要使电路中有电流，则需要加一个正向的电压，或反向的电压比较小，使电阻能够达到负极。通过电子的流向判断出电流的方向。流过电流表G的电流大小取决于照射光的强度。
5、B
【解析】根据粒子偏转方向得到电场力方向，进而得到电场线方向，从而得到电势大小关系；再根据粒子受力情况判断粒子运动情况
【详解】B、粒子受力方向沿电场线方向，且指向粒子运动轨迹凹的一侧，故粒子在B点受电场力方向向左，故B正确；
A、粒子带正电，粒子在B点受电场力方向向左，故电场线方向左，又有：沿着电场线电势降低，故，故A错误；
C、只有一条电场线，不能得到静电场为匀强电场，故粒子受力不一定恒定，那么，粒子不一定做匀变速运动，故C错误；
D、只有一条电场线，故不能判断A、C两点电势大小关系，故粒子在这两点电势能大小不能判断，故D错误；
故选B
【点睛】带电粒子在匀强电场中受到的电场力恒定，故一般通过受力分析（或运动分析），由牛顿第二定律，通过加速度得到运动情况（或受力情况）
6、C
【解析】A．粒子向右运动，根据左手定则，b向上偏转，应当带正电；a向下偏转，应当带负电，故A错误
BC．洛伦兹力提供向心力，即：
，
得：
，
故半径较大的b粒子速度大，动能也大．由公式f=qvB，故速度大的b受洛伦兹力较大．故B错误，C正确
D．磁场中偏转角大的运动的时间也长；a粒子的偏转角大，因此运动的时间就长．故D错误

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BC
【解析】AB．根据同种电荷相斥，异种电荷相吸，且小球c所受库仑力的合力的方向竖直向上，可知，a，b的电荷同号，故A错误，B正确；
CD．对小球c受力分析，如图所示

因AB=5cm，BC=3cm，CA=4cm，因此CA⊥BC，那么两力的合成构成矩形，依据相似三角形之比，则有

而根据库仑定律
，
综上所得

故C正确，D错误。
故选BC。
8、AD
【解析】A项：由土星磁场与地磁场相似，土星磁场的北极为地理南极，土星磁场的南极为地理北极，由土星转动形成环形电流，根据右手螺旋定则可知，土星带负电，故A正确；
B项：由于电冰质颗粒坠入土星，洛伦兹力方向与速度方向垂直，所以土星环中带电冰质颗粒受到的洛伦兹力不会沿轨道半径远离土星球心，故B错误；
C项：由于冰质颗粒在土星赤道上空自西向东公转，且土星带负电，所以冰质颗粒应带正电，所以太阳风中带负电粒子是冰质颗粒主要吸附的粒子，故C错误；
D项：由公式，由于半径不变，质量变大，所以周期变小，故D错误
故应选：AD
9、ABC
【解析】A．由图可知，C与A碰前速度为v1=9m/s，碰后速度为v2=3m/s，C与A碰撞过程动量守恒，以向右为正方向，由动量守恒定律得：mCv1=（mA+mC）v2，解得：
mC=2kg
故A正确。
B．在4s到12s内，B不动，则墙壁对物块B的弹力在4s到12s对B不做功。故B正确。
C．在12s时，B离开墙壁，之后A、B、C及弹簧组成的系统动量和机械能守恒，且当AC与B速度相等时，弹簧弹性势能最大，以A的速度方向为正方向，由动量守恒定律得：（mA+mC）v3=（mA+mB+mC）v4，由机械能守恒定律得：，代入数据解得：
EP=9J
故C正确。
D．由图知，12s末A和C的速度为 v3=-3m/s，4s到12s，墙对B的冲量为I=（mA+mC）v3-（mA+mC）v2，
解得：
I=-36N•s
方向向左。故D错误。
10、AC
【解析】根据左手定则判断电子的偏转方向，从而确定电势的高低，抓住电子所受的洛伦兹力和电场力平衡，结合电流的微观表达式求出霍尔系数的大小；
【详解】A．根据左手定则知，电子向上表面偏转，则上表面的电势低于下表面的电势，故A正确；
B．洛伦兹力与速度的方向用于都垂直，即洛伦兹力对电子不做功，故B错误；
CD．因为，解得，根据，解得，因为，则霍尔系数，故C正确，D错误
【点睛】解决本题的关键掌握左手定则判断洛伦兹力的方向，注意偏转的是电子，掌握电流的微观表达式，结合洛伦兹力和电场力平衡进行求解

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.5.00 ②.变小 ③.增大 ④.B ⑤.2.8
【解析】（1）U1=IR0=100Ω×50×10-6A=5×10-3V=5mV由，I不变，温度升高，U减小，故R减小；由于R变小，总电阻减小，电流增大；R0两端电压增大，即V1表示数变大，只有增大电阻才能使电流减小，故滑动变阻器向右调节，即向B端调节
（2）由图可知， =2.8×10-3V/℃
12、 ①.A ②.8.0 ③.C ④.0.1
【解析】（1）为方便实验操作，应选择最大阻值较小的滑动变阻器；
（2）欧姆表的电阻等于指针的读数与档位的乘积；
（3）根据题意确定滑动变阻器与电流表的接法，然后选择电路图；
（4）在I-U图象中做出等效电源的伏安特性曲线，两图象的交点为灯泡的实际工作点，由图读出电流值和电压值则可求得功率
【详解】（1）为方便实验操作，滑动变阻器应选择小电阻A；
（2）欧姆表读数为：8×1=8.0Ω；
（3）灯泡两端的电压需要由零逐渐增加到3V，滑动变阻器应采用分压接法，
灯泡正常发光时的电阻，电流表内阻约为5Ω，电压表内阻约为3kΩ，电压表内阻远大于灯泡电阻，电流表应采用外接法，应选图C所示电路；

（4）在对应的I-U图象中作出电源的伏安特性曲线如图所示，两图的交点表示灯泡的工作点，则由图可知，电压U=1.0V，电流I=0.1A，则功率P=UI=1.0×0.1=0.1W
【点睛】要熟记电学实验基本要求：伏安法测电阻时注意电流表内外接法的选择方法，当待测电阻值远小于电压表内阻时，电流表用外接法；当待测电阻值远大于电流表内阻时，电流表用内接法．在要求电流或电压值从零调时，滑动变阻器应用分压式，此时应选阻值小的变阻器

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
14、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
15、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
