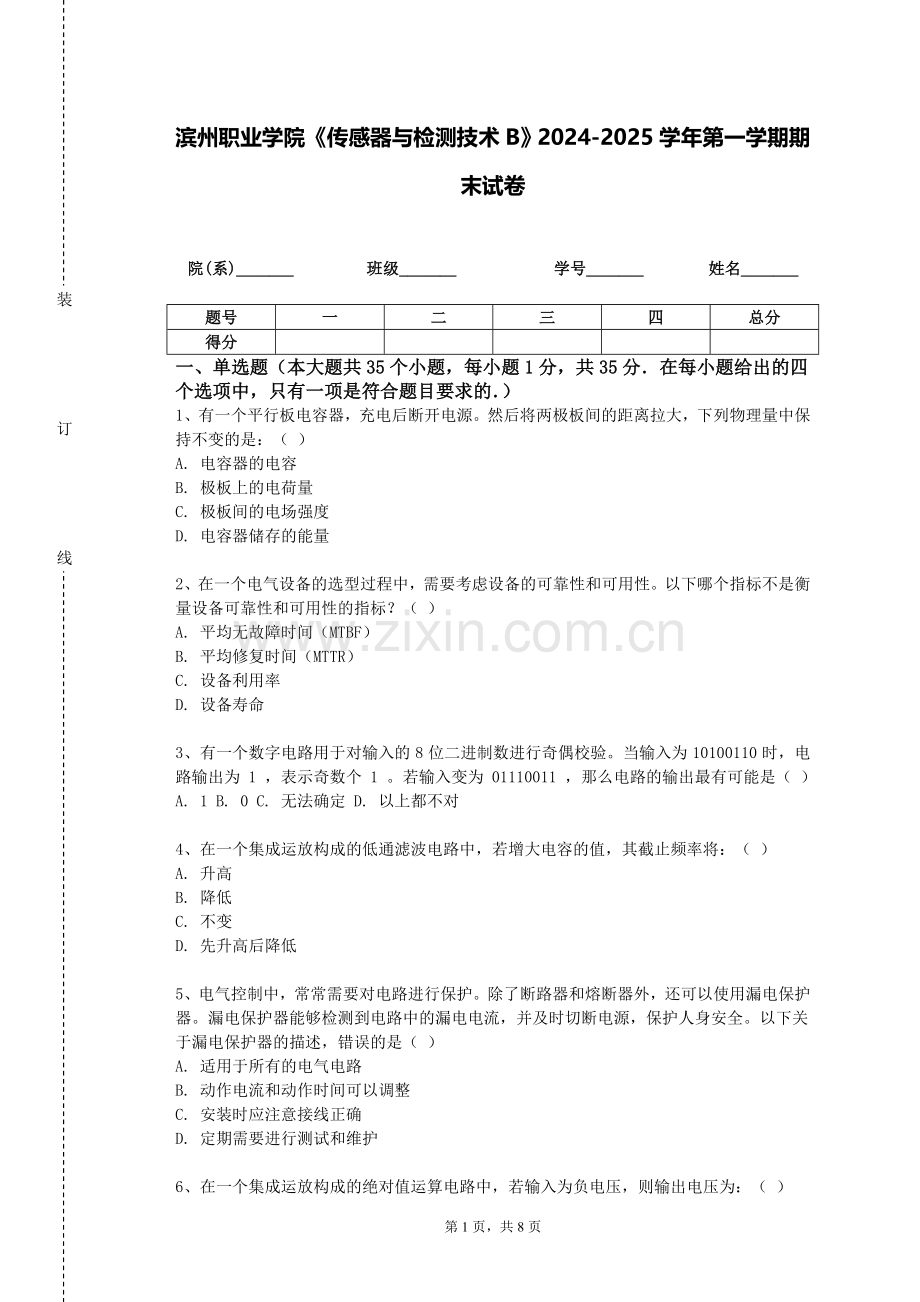

滨州职业学院《传感器与检测技术B》2024-2025学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共35个小题，每小题1分，共35分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、有一个平行板电容器，充电后断开电源。然后将两极板间的距离拉大，下列物理量中保持不变的是：（ ）
A. 电容器的电容
B. 极板上的电荷量
C. 极板间的电场强度
D. 电容器储存的能量

2、在一个电气设备的选型过程中，需要考虑设备的可靠性和可用性。以下哪个指标不是衡量设备可靠性和可用性的指标？（ ）
A. 平均无故障时间（MTBF）
B. 平均修复时间（MTTR）
C. 设备利用率
D. 设备寿命

3、有一个数字电路用于对输入的 8 位二进制数进行奇偶校验。当输入为 10100110 时，电路输出为 1 ，表示奇数个 1 。若输入变为 01110011 ，那么电路的输出最有可能是（ ）
A. 1 B. 0 C. 无法确定 D. 以上都不对

4、在一个集成运放构成的低通滤波电路中，若增大电容的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

5、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

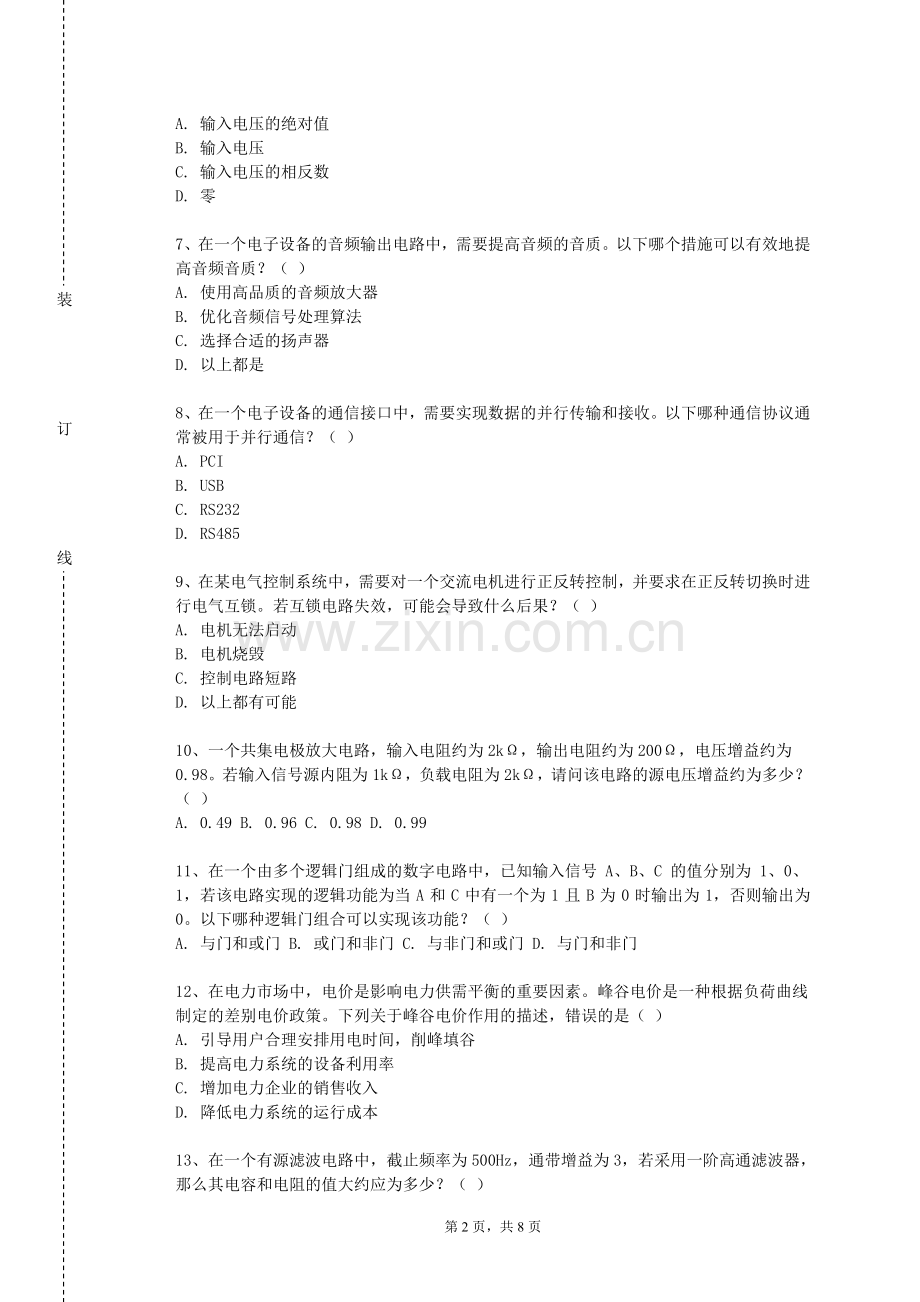

6、在一个集成运放构成的绝对值运算电路中，若输入为负电压，则输出电压为：（ ）
A. 输入电压的绝对值
B. 输入电压
C. 输入电压的相反数
D. 零

7、在一个电子设备的音频输出电路中，需要提高音频的音质。以下哪个措施可以有效地提高音频音质？（ ）
A. 使用高品质的音频放大器
B. 优化音频信号处理算法
C. 选择合适的扬声器
D. 以上都是

8、在一个电子设备的通信接口中，需要实现数据的并行传输和接收。以下哪种通信协议通常被用于并行通信？（ ）
A. PCI
B. USB
C. RS232
D. RS485

9、在某电气控制系统中，需要对一个交流电机进行正反转控制，并要求在正反转切换时进行电气互锁。若互锁电路失效，可能会导致什么后果？（ ）
A. 电机无法启动
B. 电机烧毁
C. 控制电路短路
D. 以上都有可能

10、一个共集电极放大电路，输入电阻约为2kΩ，输出电阻约为200Ω，电压增益约为0.98。若输入信号源内阻为1kΩ，负载电阻为2kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.49 B. 0.96 C. 0.98 D. 0.99

11、在一个由多个逻辑门组成的数字电路中，已知输入信号 A、B、C 的值分别为 1、0、1，若该电路实现的逻辑功能为当 A 和 C 中有一个为 1 且 B 为 0 时输出为 1，否则输出为 0。以下哪种逻辑门组合可以实现该功能？（ ）
A. 与门和或门 B. 或门和非门 C. 与非门和或门 D. 与门和非门

12、在电力市场中，电价是影响电力供需平衡的重要因素。峰谷电价是一种根据负荷曲线制定的差别电价政策。下列关于峰谷电价作用的描述，错误的是（ ）
A. 引导用户合理安排用电时间，削峰填谷
B. 提高电力系统的设备利用率
C. 增加电力企业的销售收入
D. 降低电力系统的运行成本

13、在一个有源滤波电路中，截止频率为500Hz，通带增益为3，若采用一阶高通滤波器，那么其电容和电阻的值大约应为多少？（ ）
A. 0.637μF，530.5Ω
B. 0.637μF，1061Ω
C. 1.274μF，530.5Ω
D. 1.274μF，1061Ω

14、在一个数字电路中，使用 555 定时器构成一个多谐振荡器，若外接电阻和电容的值分别为 10kΩ 和 0.1μF，那么其输出信号的频率大约是多少？（ ）
A. 1.4kHz B. 14kHz C. 140kHz D. 1.4MHz

15、有一个电力系统，其负荷特性呈现明显的季节性变化。在夏季，负荷峰值较高，而在冬季，负荷峰值较低。为了保证电力系统的可靠运行，在进行电源规划时，需要考虑这种负荷特性的变化。下列关于电源规划中考虑负荷季节性变化的措施，不正确的是（ ）
A. 配置不同类型的电源，以适应不同季节的负荷需求
B. 增加调峰电源的容量，以应对夏季的高峰负荷
C. 减少备用电源的容量，以降低冬季的运行成本
D. 建设储能设施，用于在负荷低谷时储存电能，在高峰时释放

16、在电力系统的短路计算中，通常采用标幺值进行计算。标幺值的定义是实际值与基准值的比值。若选取基准容量为 100MVA，基准电压为平均额定电压，一台变压器的额定容量为 50MVA，短路电压百分数为 10%。则该变压器电抗的标幺值约为（ ）
A. 0.2 B. 0.1 C. 0.4 D. 0.5

17、某电力系统采用中性点不接地方式运行。当系统发生单相接地故障时，下列关于故障特征和处理方法的描述，正确的是（ ）
A. 故障相电压为零，非故障相电压升高为线电压，允许继续运行 1 - 2 小时
B. 故障相电压为零，非故障相电压不变，必须立即停电处理
C. 故障相电压升高为线电压，非故障相电压降低为相电压，允许继续运行 1 - 2 小时
D. 故障相电压升高为线电压，非故障相电压不变，必须立即停电处理

18、在一个电力系统中，需要对电力负荷进行预测和分析。以下哪个因素不是影响电力负荷预测和分析的因素？（ ）
A. 天气情况
B. 节假日
C. 经济发展水平
D. 设备颜色

19、一个 8 位的 D/A 转换器，其满量程输出电压为 5V，若输入的数字量为 10000000，那么输出的模拟电压是多少？（ ）
A. 1.25V B. 2.5V C. 3.75V D. 0.625V

20、考虑一个用于实现乘法运算的数字电路，输入为两个 2 位二进制数。当输入分别为 10 和 11 时，电路输出为 110 。若输入变为 11 和 10 ，那么电路的输出最有可能是（ ）
A. 110 B. 101 C. 100 D. 011

21、对于一个乙类互补对称功率放大电路，已知电源电压为 ±15V，负载电阻为 8Ω，三极管的饱和压降为 1V。假设输入信号为正弦波，那么该电路的最大输出功率约为多少？（ ）
A. 14.06W B. 11.25W C. 7.03W D. 5.625W

22、在一个电力电子设备中，IGBT（绝缘栅双极型晶体管）是一种常用的功率开关器件。以下哪个特点不是 IGBT 的优点？（ ）
A. 开关速度快
B. 导通压降小
C. 输入阻抗高
D. 价格便宜

23、在一个电子设备的控制系统中，需要实现对电机的精确控制。以下哪种电子元件可以用于电机的速度控制？（ ）
A. 电位器
B. 编码器
C. 驱动器
D. 传感器

24、在电力系统的可靠性评估中，常用的指标有停电频率、停电持续时间和供电可靠率等。下列关于这些可靠性指标计算方法和意义的描述，错误的是（ ）
A. 停电频率是指单位时间内的停电次数
B. 停电持续时间是指每次停电的时长总和
C. 供电可靠率是指用户在统计期间内的正常供电时间与总时间的比值
D. 可靠性指标越高，说明电力系统的可靠性越好，但建设和运行成本也越高

25、电气控制中，常常需要对信号进行放大。运算放大器是一种常用的信号放大器件，具有高增益、高输入阻抗等特点。在使用运算放大器时，需要合理设置外部电路参数。以下关于运算放大器使用的描述，错误的是（ ）
A. 可以构成反相放大器和同相放大器
B. 输出电压不会超过电源电压
C. 不需要考虑输入信号的频率
D. 失调电压和温漂会影响放大精度

26、在一个由三极管构成的放大电路中，若要增大输出电阻，同时减小输入电阻，可以采用的接法是：（ ）
A. 共射极
B. 共集电极
C. 共基极
D. 以上都不行

27、在电动力学中，一个电荷量为 q 的粒子在电磁场中运动，其拉格朗日量为 L 。若电磁场的标势为 φ ，矢势为 A ，则粒子的哈密顿量为：（ ）
A. H = p · v - L ，其中 p 是动量
B. H = p · v + qφ - L ，其中 p 是动量
C. H = p · v + qφ + qA · v - L ，其中 p 是动量
D. H = p · v + qφ - qA · v - L ，其中 p 是动量

28、在一个由集成运放构成的微分运算电路中，若输入为正弦波信号，输出信号的相位将：（ ）
A. 超前输入 90 度
B. 滞后输入 90 度
C. 超前输入 180 度
D. 滞后输入 180 度

29、在电动力学中，对于一个线性介质，其极化强度 P 与电场强度 E 的关系为 P = ε0χeE ，其中 χe 为电极化率。若已知极化强度和电场强度的大小，介质的相对介电常数 εr 为：（ ）
A. 1 + χe
B. 1 - χe
C. χe
D. 1 / χe

30、在一个由三极管构成的放大电路中，若静态工作点设置过低，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

31、一个电气控制系统中，有一个由时间继电器控制的延时启动电路。设定时间继电器的延时时间为 5 秒，当输入信号接通后，经过 8 秒电动机仍未启动，可能的故障原因是？（ ）
A. 时间继电器损坏
B. 电动机故障
C. 控制线路断路
D. 以上都有可能

32、某数字电路用于将十进制数转换为二进制编码的 BCD 码。当输入的十进制数为 78 时，经过电路转换后的 BCD 码输出最有可能是（ ）
A. 01111000
B. 10011110
C. 01111001
D. 01001110

33、数字电路中的计数器可以通过不同的方式进行复位。对于一个同步复位的计数器，复位信号在什么时候生效？（ ）
A. 时钟上升沿
B. 时钟下降沿
C. 任意时刻
D. 复位信号为高电平时

34、电气控制系统中，为了实现电机的软启动，可以采用晶闸管调压电路。晶闸管调压电路通过改变晶闸管的导通角来调节输出电压，从而实现电机的平滑启动。以下关于晶闸管调压电路的描述，错误的是（ ）
A. 启动电流小，对电网冲击小
B. 可以实现无极调速
C. 功率因数低，谐波含量大
D. 适用于大容量电机的启动

35、在一个共射极放大电路中，已知三极管的β = 50，基极电流 I B = 20μA，集电极电阻 R C = 2kΩ，电源电压 V CC = 12V。忽略三极管的饱和压降，请问该放大电路的集电极电流 I C 和集电极-发射极电压 V CE 分别约为多少？（ ）
A. 1mA，4V B. 1mA，8V C. 2mA，4V D. 2mA，8V

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在放大器的增益控制中，以下哪些方法可以实现？（ ）
A. 改变反馈电阻 B. 改变输入电阻 C. 采用可变增益运放 D. 改变电源电压

2、对于锁存器和触发器，以下哪些特点是正确的？（ ）
A. 锁存器是电平触发
B. 触发器是边沿触发
C. 锁存器比触发器速度快
D. 触发器比锁存器抗干扰能力强

3、数字电路中的施密特触发器常用于（ ）
A. 波形整形
B. 脉冲鉴幅
C. 接口电路中的电平转换
D. 计数器的触发

4、在数字电路中，以下哪些是常见的数制？（ ）
A. 二进制 B. 八进制 C. 十进制 D. 十六进制

5、以下关于电磁波在介质界面的全反射现象，描述恰当的有（ ）
A. 反射系数为 1 B. 存在临界角 C. 能量全部反射 D. 相位会发生变化

6、以下哪些因素会影响电气控制系统的稳定性？
A. 控制器参数
B. 负载特性
C. 电源质量
D. 线路布局

7、在电力系统的继电保护中，以下哪些保护可以用于线路的保护？（ ）
A. 距离保护
B. 零序保护
C. 过流保护
D. 纵联差动保护

8、在电子电路的电源设计中，以下哪些因素需要考虑？（ ）
A. 输出电压稳定性
B. 输出电流能力
C. 效率
D. 纹波电压

9、在电力系统的规划设计中，需要考虑以下哪些因素？（ ）
A. 负荷预测
B. 电源布局
C. 电网结构
D. 环境保护

10、对于电动力学中的电动势能，以下说法合理的有（ ）
A. 与电荷的位置和电场有关 B. 是一个相对量 C. 可以通过积分计算 D. 只与电荷的电荷量有关

三、简答题（本大题共3个小题，共15分)
1、（本题5分）化简逻辑函数 F(A,B,C,D) = Σm(0, 1, 4, 5, 8, 9, 12, 13) ，并用最少的门电路实现。

2、（本题5分）计算单相桥式整流电容滤波电路在给定输入电压和负载条件下的输出电压平均值。

3、（本题5分）说明电气控制中如何实现多地控制。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某地区的水电站在汛期需要进行防洪调度。请分析水电站防洪调度的原则和方法，包括水位控制、泄洪安排、机组运行方式等方面，并说明在实际应用中应注意的问题。

2、（本题10分）某城市的路灯照明系统采用了智能控制，但在不同季节和天气条件下照明效果差异较大。请分析智能路灯控制系统的适应性问题，如光传感器的精度、控制算法的优化等，并提出改进系统适应性的方案，以提供稳定和舒适的道路照明。

3、（本题10分）某电动汽车充电站的充电桩出现了故障，无法正常充电。分析可能的原因，如硬件故障、软件问题等，并提出维修方案。
