2026届广西田阳高中高二物理第一学期期末综合测试试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、关于电场线和磁感线,下列说法正确的是
A.电场线和磁感线都是闭合的曲线
B.磁感线是从磁体的N极发出，终止于S极
C.电场线和磁感线都不能相交
D.电场线和磁感线都是现实中存在的
2、根据磁感强度的定义式，下面说法正确的是
A.B随着IL乘积的增大而减小
B.B随着F的增大而增大
C.B的方向与F的方向一致
D.B与F、I、L的变化无关
3、一正弦交流电的电压随时间变化的规律如图所示，由图可知（　　）

A.该交流电的电压瞬时值的表达式为u=100sin（25t）V
B.该交流电的频率为50Hz
C.该交流电的电压的有效值为100V
D.若将该交流电压加在阻值为R=100Ω的电阻两端，则电阻消耗的功率是50W
4、用实验证实电磁波存在的科学家是　　
A.赫兹 B.麦克斯韦
C.洛伦兹 D.焦耳

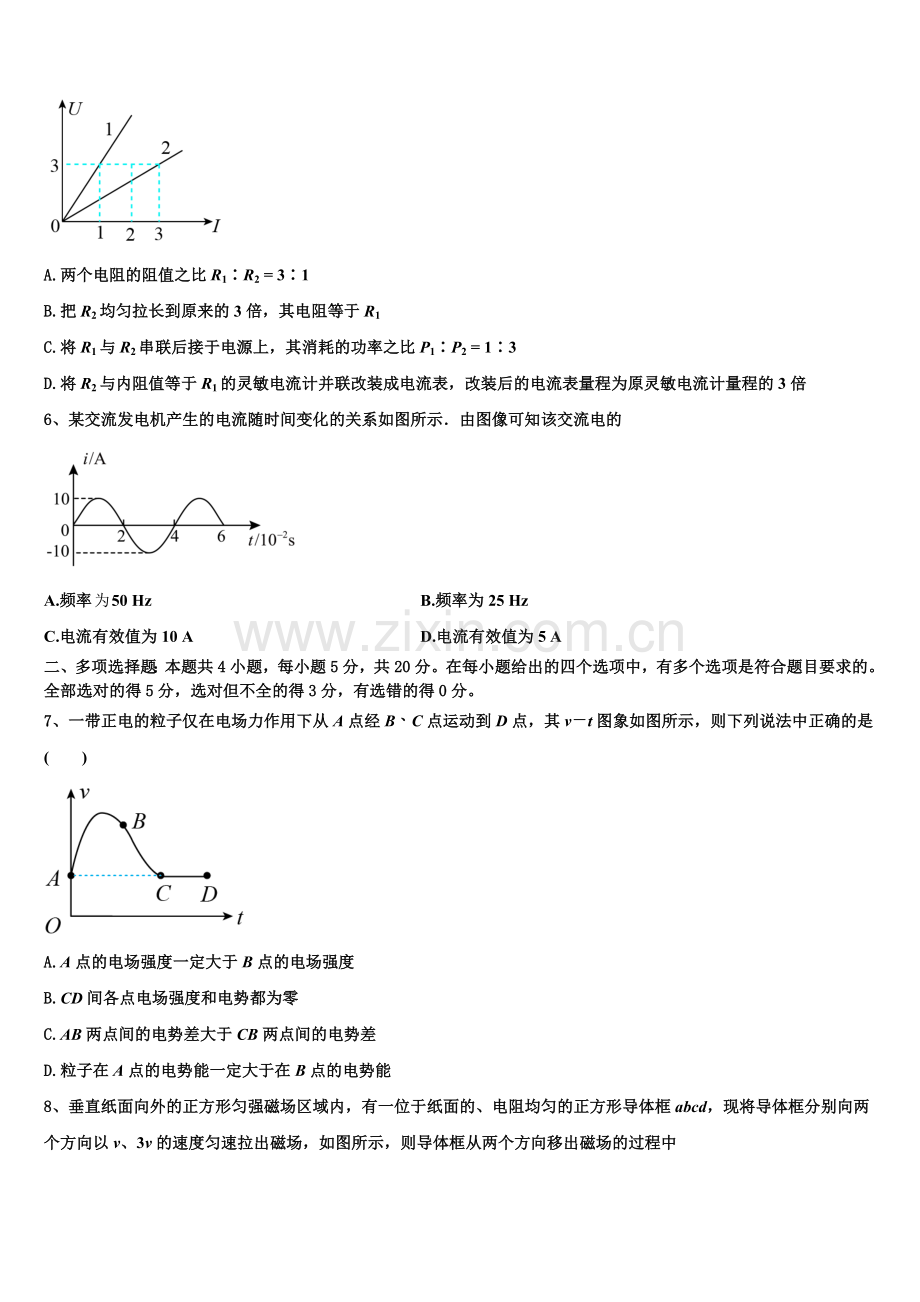

5、如图，为定值电阻的伏安曲线，图线1表示的导体的电阻为R1，图线2表示的导体的 电阻为R2，则下列说法正确的是

A.两个电阻的阻值之比R1∶R2 = 3∶1
B.把R2均匀拉长到原来的3倍，其电阻等于R1
C.将R1与R2串联后接于电源上，其消耗的功率之比P1∶P2 = 1∶3
D.将R2与内阻值等于R1的灵敏电流计并联改装成电流表，改装后的电流表量程为原灵敏电流计量程的3倍
6、某交流发电机产生的电流随时间变化的关系如图所示．由图像可知该交流电的

A.频率50 Hz B.频率为25 Hz
C.电流有效值为10 A D.电流有效值为5 A
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、一带正电的粒子仅在电场力作用下从A点经B、C点运动到D点，其v－t图象如图所示，则下列说法中正确的是 (　　)

A.A点的电场强度一定大于B点的电场强度
B.CD间各点电场强度和电势都为零
C.AB两点间的电势差大于CB两点间的电势差
D.粒子在A点的电势能一定大于在B点的电势能
8、垂直纸面向外的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd，现将导体框分别向两个方向以v、3v的速度匀速拉出磁场，如图所示，则导体框从两个方向移出磁场的过程中

A.导体框中产生的焦耳热相同
B.导体框中产生的感应电流方向相同
C.通过导体框某一截面的电荷量相同
D.导体框cd边两端电势差的绝对值相同
9、如图所示，闭合开关，当滑动变阻器的滑片向左移动时　　

A.小灯泡变亮
B.电源的总功率变小
C.电流表读数变小，电压表读数变大
D.电容器两板间的电场强度变小
10、在如图甲所示的电路中，为定值电阻，为滑动变阻器，闭合开关S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电流表示数变化的完整过程图线如图乙所示，则下列说法正确的是（）

A.图乙中图线a是电压表的示数随电流表示数变化的图线
B.电源内阻为Ω
C.电源的最大输出功率为W
D.滑动变阻器的最大功率为W
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）为了测定某电池的电动势（约10V~11V）和内电阻（小于2Ω），需要把一个量程为5V的直流电压表接一固定电阻（用电阻箱代替），改装为量程为15V的电压表，然后用伏安法测电源的电动势和内电阻，以下是该实验的操作过程：
（1）把电压表量程扩大，实验电路如图甲所示，请完成第五步的填空

第一步：把滑动变阻器滑动片移至最右端
第二步：把电阻箱阻值调到零
第三步：闭合电键
第四步：把滑动变阻器滑动片调到适当位置，使电压表读数为4.5V
第五步：把电阻箱阻值调到适当值，使电压表读数为_______V
第六步：不再改变电阻箱阻值，保持电压表和电阻箱串联，撤去其它线路，即得量程为15V的电压表
（2）上述实验可供选择的器材有：
A．某电池（电动势约10V~11V，内电阻小于2Ω）
B．电压表（量程为5V，内阻约4KΩ）
C．电阻箱（阻值范围0~9999Ω）
D．电阻箱（阻值范围0~99999Ω）
E．滑动变阻器（阻值为0~20Ω，额定电流2A）
F．滑动变阻器（阻值为0~20KΩ，额定电流0.2A）
电阻箱应选_________，滑动变阻器应选_________（用大写字母表示）
（3）用该扩大了量程的电压表（电压表的表盘没变），测电源电动势E和内电阻r，实验电路如图乙所示，得到多组电压U和电流I的值，并作出U—I图线如图丙所示，可知电池的电动势为___________V，内电阻为_______Ω．（保留3位有效数字）
12．（12分）在“测定电池的电动势和内阻”的实验中，已连接好部分实验电路

(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来____________
(2)在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端(填“A”或“B”)
(3)图丙是根据实验数据作出的U­I图象，由图可知，电源的电动势E＝________V，内阻r＝________Ω，短路电流I短＝________A
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

14．（16分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
15．（12分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】电场线不闭合，A错；磁感线在磁铁内部是从S极指向N极，B错；电场线和磁感线都是人们为了研究场而假想出来的一系列曲线，电场线和磁场线都不相交；D错；
2、D
【解析】磁感应强度是用来描述磁场强弱的一个物理量，只与磁场本身有关，大小与F、I、L及其变化都无关，方向与F的方向垂直
A、A项与上述分析结论不相符，故A错误；
B、B项与上述分析结论不相符，故B错误；
C、C项与上述分析结论不相符，故C错误；
D、D项与上述分析结论相符，故D正确
3、D
【解析】A．由图可知

故

所以其表达式为

故AB错误；
C．由图像可知交流电的最大值为100V，因此其有效值为

所以R消耗的功率为

故C错误，D正确。
故选D。
4、A
【解析】根据物理学史和常识解答，记住著名物理学家的主要贡献即可
【详解】用实验证实电磁波存在的科学家是赫兹，故A正确，BCD错误；故选A
【点睛】本题考查物理学史，是常识性问题，对于物理学上重大发现、发明、著名理论要加强记忆，这也是考试内容之一
5、A
【解析】A．根据U--I图像知，图线的斜率表示电阻，所以

故A正确；
B．根据U--I图像知，图线的斜率表示电阻，所以
，
由电阻定律可知，把R2均匀拉长到原来的3倍，电阻变为来的9倍，即，故B错误；
C．将R1与R2串联后接于电源上，电流相等，由公式可知，功率之比等于电阻之比即为3：1，故C错误；
D．由于灵敏电流计的阻值为R2的3倍，所以R2分担的电流为灵敏电流计的3倍，所以改装后的电流表量程为原灵敏电流计量程的4倍，故D错误。
故选A。
6、B
【解析】从图象中可以求出该交流电的最大电压以及周期等物理量,然后根据最大值与有效值以及周期与频率关系求解.
【详解】AB、由图可以知道,交流电的周期T=0.04s，所以频率为25 Hz，故A错；B对；
CD、从图像上可以看出电流最大值为10A，根据正弦交流电有效值的求法可以电流的有效值为，故CD错误；
故选B

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AD
【解析】由运动的速度--时间图象可看出，带正电的粒子的加速度在A点时较大，由牛顿第二定律得知在A点的电场力大，故A点的电场强度一定大于B点的电场强度，故A正确；CD间各点电荷的加速度为零，故不受电场力，故电场强度为零，电场强度为零说明各点之间的电势差为零，但电势不一定为零，故B错误．A、C两点的速度相等，故粒子的动能相同，因此从A到B和从B到C电场力做功的绝对值相同，AB两点间的电势差等于CB两点间的电势差，故C错误．从A到B，速度增大，故电场力做正功，可知电势能减小，则粒子在A点的电势能一定大于在B点的电势能，故D正确；故选AD
【点睛】本题考查到了电场力做功的计算和电场力做功与电势能的关系，其关系为：电场力对电荷做正功时，电荷的电势能减少；电荷克服电场力做功，电荷的电势能增加，电势能变化的数值等于电场力做功的数值．这常是判断电荷电势能如何变化的依据．还考查了对于匀变速直线运动的图象分析电荷在电场中移动时，电场力做的功与移动的路径无关，只取决于起止位置的电势差和电荷的电量，这一点与重力做功和高度差的关系相似
8、BC
【解析】感应电流大小先由和欧姆定律分析，根据焦耳定律分析产生的热；感应电流方向根据楞次定律判断；由分析通过导体框截面的电量关系，根据欧姆定律和电路的连接关系，分析边两端电势差关系
【详解】A．设磁感应强度为，线框边长为，电阻为，则：

又：

得到，则，当速度为时产生的焦耳热多，故A错误；
B．将导体框从两个方向移出磁场的两个过程中，磁通量均减小，而磁场方向都垂直纸面向外，根据楞次定律判断知，导体框中产生的感应电流方向均沿逆时针方向，故B正确；
C．根据：

可知磁通量的变化量相同，电阻相等，则通过导体框截面的电量相同，故C正确；
D．水平向右拉出时导体框边两端电势差公式为：

水平向上拉出时导体框边两端电势差公式为：

导体框边两端电势差的绝对值不相同，故D错误
【点睛】本题主要是考查了法拉第电磁感应定律、楞次定律和闭合电路欧姆定律；对于导体切割磁感应线产生的感应电动势，可以根据来计算
9、BC
【解析】A．当滑动变阻器的滑片向左移动时，R的阻值变大，总电阻变大，总电流减小，则小灯泡变暗，选项A错误；
B．根据P=IE可知，电源总功率减小，选项B正确；
C．因总电流减小，则安培表读数减小；电源内阻上电压减小，则路端电压变大，即电压表读数变大，选项C正确；
D．因路端电压变大，而灯泡两端电压减小，则R两端电压变大，即电容器两端电压变大，两板间场强变大，选项D错误；
故选BC.
10、AC
【解析】A．将滑动变阻器的滑片P从最右端移到最左端，接入电路的电阻减小，电路中的电流增大，R1的电压和电源的内电压增大，则R2的电压减小，所以电压表V1的示数增大，电压表V2的示数减小，可知图线b反映的是电压表V1的示数随电流的变化，图线a反映的是电压表V2的示数随电流的变化，故A正确。
B．根据闭合电路欧姆定律得电压表V2的示数为：
U2=E-I（R1+r）①
由图线a的斜率大小等于R1+r，由图知：

图线b的斜率等于R1，则有：

则电源的内阻为r=5Ω，故B错误；
C．图线a延长与U轴截距为电源的电动势E=6V，当内阻等于外阻时，电源的输出功率最大，最大的输出功率为：

故C正确；
D．把R1等效为内阻，则当滑动变阻器的阻值等于R1+r时，滑动变阻器消耗的功率最大，故当滑动变阻器阻值为10Ω时，滑动变阻器消耗的功率最大，滑动变阻器的最大功率为：

故D错误；
故选AC。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.1.5; ②.C; ③.E; ④.10.5; ⑤.1.71;
【解析】（1）把5V的直流电压表接一电阻箱，改装为量程为15V的电压表时，将直流电压表与电阻箱串联，整个作为一只电压表，据题分析，电阻箱阻值调到零，电压表读数为4.5V，则知把电阻箱阻值调到适当值，使电压表读数为1.5V
（2）由图丙所示图象可知，最大电流为1.75A，大于0.2A，则为保护电路安全，滑动变阻器应选E．电阻箱选择C.
（3）由丙读出，外电路断路时，电压表的电压为U=3.5V，则电源的电动势为E=3×3.5=10.5V，
内阻为
【点睛】本题涉及电表的改装，其原理是串联电路的特点．伏安法测量电源的电动势和内阻的原理是闭合电路欧姆定律，要注意路端电压应为改装后电压表的读数
12、 ①.图见解析 ②.B ③.1.50 ④.1 ⑤.1.50
【解析】（1）[1]．由原理图可知滑动变阻器为限流接法，电压表并联在滑动变阻器两端，由原理图连接实物图所示；

（2）[2]．为保证实验安全，在开始时电路中电流应为最小值，故滑动变阻器应接入最大阻值，由图可知，滑动变阻器接入部分为左半部分；故滑片应接到B端；
（3）[3]．由U-I图可知，电源的电动势E=1.50V；
[4]．当路端电压为1V时，电流为0.5A，则由闭合电路欧姆定律可知：
；
[5]．短路电流

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
14、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
15、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
