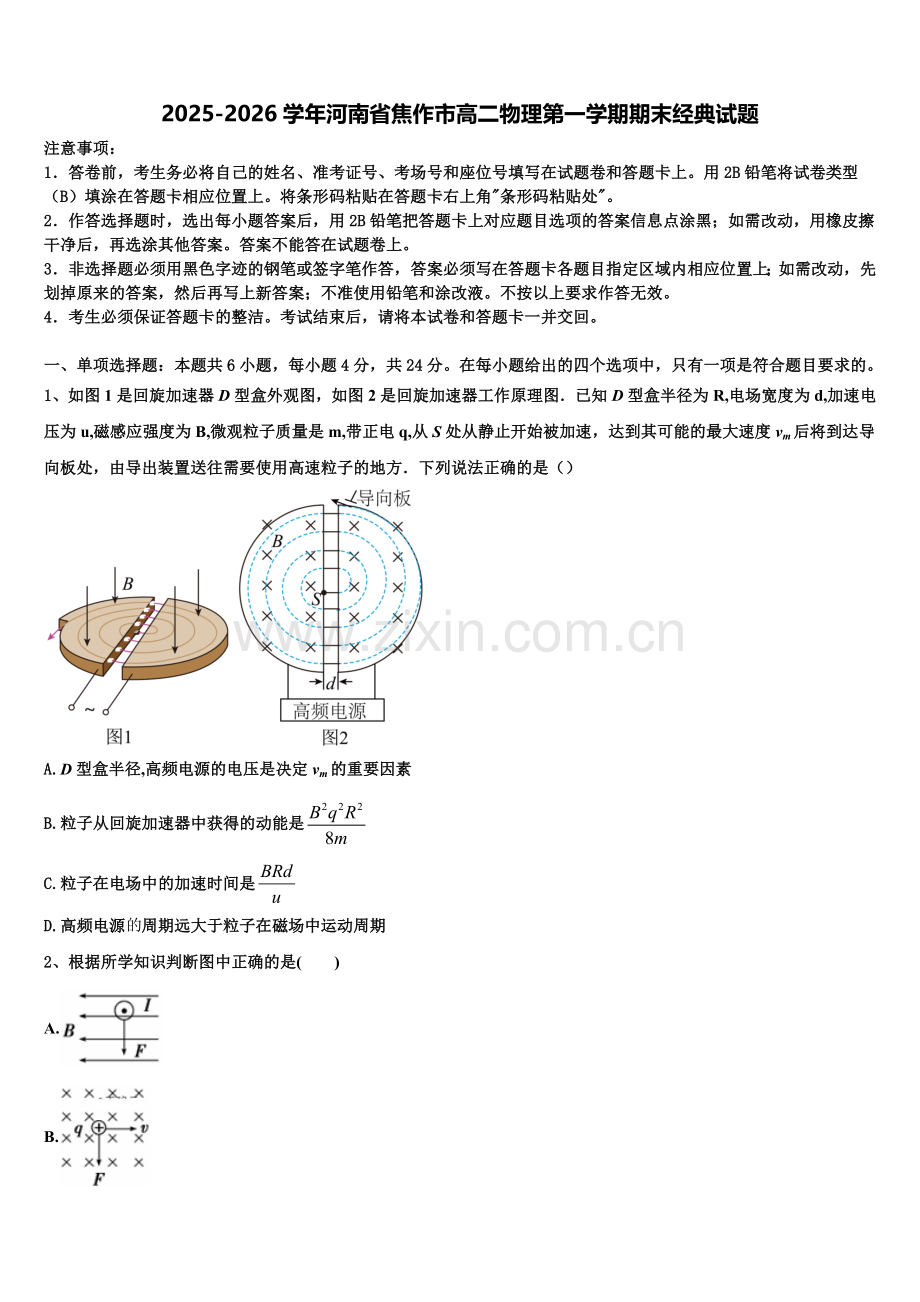

2025-2026学年河南省焦作市高二物理第一学期期末经典试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图1是回旋加速器D型盒外观图，如图2是回旋加速器工作原理图．已知D型盒半径为R,电场宽度为d,加速电压为u,磁感应强度为B,微观粒子质量是m,带正电q,从S处从静止开始被加速，达到其可能的最大速度vm后将到达导向板处，由导出装置送往需要使用高速粒子的地方．下列说法正确的是（）

A.D型盒半径,高频电源的电压是决定vm的重要因素
B.粒子从回旋加速器中获得的动能是
C.粒子在电场中的加速时间是
D.高频电源周期远大于粒子在磁场中运动周期
2、根据所学知识判断图中正确的是(　　)
A.
B.
C.
D.
3、一带电粒子垂直于电场方向射入电场，经电场后的偏转角与下列因素的关系是（　）
A.偏转电压越高，偏转角越大
B.带电粒子的质量越大，偏转角越大
C.带电粒子的电荷量越少，偏转角越大
D.带电粒子的初速度越大，偏转角越大
4、物理量的正负号表示特定的物理意义，下列物理量中的正负号含义说法正确的是（）
A.相对于同一零势点，电势能Ep=-7J比Ep=3J小
B.磁通量有正负之分，磁通量是矢量
C.力是矢量，－3 N比－5 N大
D.功是标量，F1对物体做正功，F2对物体做负功，F1做的功一定大于F2做的功
5、小明乘坐公交车回家，在一段平直的公路上，看到路旁的树在向北运动，则他可能是（ ）
A.选地面为参考系 B.他可能是选路旁的房屋为参考系
C.公交车在向北运动 D.公交车在向南运动
6、如图所示，一电子束沿垂直于电场线与磁感线方向入射后偏向A极板，为了使电子束沿射入方向做直线运动，可采用的方法是(　　)

A.将变阻器滑动头P向右滑动
B.将变阻器滑动头P向左滑动
C.将极板间距离适当减小
D.将极板间距离适当增大
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（　　）

A.R1：R2=1：3
B.R1：R2=3：1
C.将R1与R2串联后看作一个电阻，其I-U图线在图线2与横轴之间
D.将R1与R2并联后接于电源上，则电流比I1：I2=1：3
8、如图所示，匀强磁场的磁感应强度为B，方向垂直纸面向里，匀强电场的电场强度为E，方向竖直，有一质子重力不计恰能以速率V从左向右沿直线水平飞越此区域．下列说法正确的是　　

A.电场方向竖直向下
B.如果B和E的方向都改变为原来的相反方向，质子将向上偏转
C.该质子通过此区域的速度
D.若一电子以速率V从左向右飞入，则该电子也将沿直线运动
9、在水平光滑绝缘桌面上有一边长为l的正方形线框abcd，被限制在沿ab方向的水平直轨道自由滑动。bc边右侧有一直角三角形匀强磁场区域efg，直角边ef等于l，边ge小于l，ef边平行ab边，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力F作用下向右匀速穿过磁场区，若图示位置为时刻，设逆时针方向为电流的正方向，水平向右的拉力为正，则感应电流和图象正确的是时间单位为，A，B，C图象为线段，D为抛物线）（ ）

A. B.
C. D.
10、一条形磁铁放在水平桌面上，它的上方靠N极一侧吊挂一根与它垂直的导电棒，图中只画出此棒的截面图，电流是流向纸内的，逐渐增大导电棒中的电流，磁铁一直保持静止。则下列说法正确的是

A.磁铁对桌面的压力不变 B.磁铁对桌面的压力一定增大
C.磁铁受到摩擦力的方向可能改变 D.磁铁受到的摩擦力一定增大
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）有以下可供选用的器材及导线若干条，要求使用个数最少的仪器尽可能精确地测量一个电流表的满偏电流
A．被测电流表A1：满偏电流约700～800，内阻约100 Ω，刻度均匀、总格数为N；
B．电流表A2：量程0.6 A，内阻0.1 Ω；
C．电压表V：量程3 V，内阻3 kΩ；
D．滑动变阻器R1：最大阻值200 Ω；
E．滑动变阻器R2：最大阻值1 kΩ；
F．电源E：电动势3 V、内阻1.5 Ω；
G．开关一个.
（1）选用的器材应为_____________．（填A→G字母代号）
（2）在虚线框内画出实验电路图，并在每个选用的仪器旁标上题目所给的字母序号
（ ）
（3）测量过程中测出多组数据，其中一组数据中待测电流表A1的指针偏转了n格，可算出满偏电流Ig=________，式中除N、n外，其他字母符号代表的物理量是_____________
12．（12分）在“测定电池电动势和内阻”的实验中，已连接好部分实验电路

(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来____________
(2)在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端(填“A”或“B”)
(3)图丙是根据实验数据作出的U­I图象，由图可知，电源的电动势E＝________V，内阻r＝________Ω，短路电流I短＝________A
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

14．（16分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
15．（12分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】回旋加速器的半径一定，根据洛伦兹力提供向心力，求出最大速度，可知最大动能与什么因素有关．粒子只在电场中被加速，根据v=at求解加速时间；回旋加速器中粒子在磁场中运动的周期等于高频电源的变化周期.
【详解】根据知，，则粒子的最大动能Ek=mv2=，与加速的电压无关，而最大动能与加速器的半径、磁感线强度以及电荷的电量和质量有关．故AB错误．在加速电场中的加速度，根据v=at解得在电场中的加速时间：，选项C正确；要想使得粒子在电场中不断得到加速，则高频电源的周期必须等于粒子在磁场中做圆周运动的周期，选项D错误；故选C.
【点睛】解决本题的关键知道回旋加速器是利用电场加速、磁场偏转来加速粒子，但是最终粒子的动能与电场的大小无关
2、A
【解析】根据左手定则判断，电流受力方向向下，故A正确，正电荷受力方向与场强发方向相同，沿切线方向，故C错误．由左手定则可知，正电荷受洛伦兹力竖直向上，则B错误；根据右手螺旋定则，D图中螺线管上方的磁感线从左向右，则N极指向右方，则D错误；
3、A
【解析】带电粒子垂直于电场方向射入电场，做类平抛运动，设出相关的物理量，推导出带电粒子经电场后的偏转角即可求解
【详解】设带电粒子的质量为m，电荷量为q，初速度为v0，偏转电场的长度为L,偏转电压为U，带电粒子垂直于电场方向射入，做类平抛运动，加速度a=，运动的时间t=，则射出电场时沿电场力方向的速度vy=at=，经电场后的偏转角==
由偏转角==，可知偏转电压U越高，偏转角越大，故A正确；带电粒子的质量m越大，偏转角越小，故B错误；带电粒子的电荷量q越少，偏转角越小，故C错误；带电粒子的初速度v0越大，偏转角越小，故D错误
故选A
4、A
【解析】A．电势能的正负号表示大小，则相对于同一零势点，电势能Ep=-7J比Ep=3J小，选项A正确；
B．磁通量无正负之分，磁通量是标量，选项B错误；
C．力是矢量，符号表示方向，则－3 N比－5 N小，选项C错误；
D．功是标量，符号只表示功的正负，不表示大小，若F1对物体做正功，F2对物体做负功，F1做的功不一定大于F2做的功，选项D错误.
5、D
【解析】AB．小明看到路旁的树在向北运动，则他选择的参考系是运动的公交车，选项AB错误；
CD．小明以公交车为参考系，看到路旁的树在向北运动，则公交车在向南运动，选项D正确，C错误；
故选D.
6、D
【解析】根据电路图可知：A板带正电，B板带负电，所以电子束受到电场力的方向向上，大小洛伦兹力方向向下，,电子向上偏，说明电场力大于洛伦兹力，要使电子束沿射入方向做直线运动，则要电场力等于洛伦兹力，所以要减小电场力；
AB、将变阻器滑动头P向右或向左移动时，电容器两端电压不变，电场力不变，故AB错误；
C、将极板间距离适当减小时，增大，不满足要求，故C错误；
D、将极板间距离适当增大时，减小，满足要求，故D正确

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AC
【解析】根据I-U图象知，图线的斜率表示电阻的倒数，所以R1：R2=1：3．将R1与R2串联后看作一个电阻，此电阻值比R2还大，则其I-U图线在图线2与横轴之间，选项C正确；并联电路，电压相等，电流比等于电阻之反比，所以将R1与R2并联后接于电源上，电流比I1：I2=3：1．故AC正确，BD错误．故选AC
【点睛】解决本题的关键知道I-U图线的斜率表示电阻的倒数以及知道串并联电路的特点；两电阻串联后总电阻比大的还大；两电阻并联后总电阻比小的还小
8、ACD
【解析】根据“质子以速率V直线水平飞越正交的电磁场”可知，本题考查速度选择器的问题，根据质子受力平衡而做匀速直线运动，运用速度选择器的两选两不选分析推断.
【详解】A、质子在电磁场中受到电场力和洛伦兹力而做直线运动，二力必定平衡，由左手定则知质子所受的洛伦兹力方向竖直向上，则电场力方向竖直向下，而质子带正电，所以电场方向竖直向下，故A正确.
B、如果B和E的方向都改变为原来的相反方向，则电场力和洛伦兹力的方向都反向，而大小均不变，则电场力和洛伦兹力仍平衡，质子仍沿直线运动，故B错误.
C、质子做直线运动时电场力和洛伦兹力平衡，有，得，故C正确.
D、若换为电子带负电，也从左边以速度v射入，电场力和洛伦兹力的方向对调，发现还是仍有，所以该电子也将沿直线运动；故D正确.
故选ACD.
【点睛】在速度选择器中，粒子的受力特点是：同时受到方向相反的电场力和洛伦兹力作用．粒子能匀速通过速度选择器的条件：电场力和洛伦兹力平衡，即，可得，只有速度的粒子才能沿直线通过选择器．即粒子选择器只选择粒子的速度大小和射入方向，与粒子的带电情况、质量无关.
9、BD
【解析】AB．bc边的位置坐标x在0-l的过程，根据楞次定律判断可知线框中感应电流方向沿a→b→c→d→a，为正值。
线框bc边有效切线长度为L=l-vt，感应电动势为
E=BLv=B（l-vt）•v
均匀减小，感应电流，即知感应电流均匀减小。
同理，x在l-2l过程，根据楞次定律判断出来感应电流方向沿a→d→c→b→a，为负值，感应电流均匀减小。故A错误，B正确。
CD．在水平拉力F作用下向右匀速穿过磁场区，因此拉力F等于安培力，而安培力的表达式，而L=l-vt，则有：

可知F非线性减小。故C错误，D正确；
故选BD。
10、BD
【解析】根据条形磁体磁感线分布情况得到直线电流所在位置磁场方向，如图，在根据左手定则判断安培力方向，如图，根据牛顿第三定律，电流对磁体的作用力向左下方，选取磁铁为研究的对象，磁铁始终静止，根据平衡条件，可知通电后支持力变大，静摩擦力变大，方向不变，故BD正确。
故选BD。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.ACDFG ②. ③. ④.U为电压表读数，RV为电压表内阻
【解析】（1）[1]．其中AFG为必选器材，为了滑动方便，应选择最大阻值较小的滑动变阻器，以及电压表V，题目中的电流表量程0.6安，指针偏角过小误差较大，舍去；故选择的器材有：ACDFG；
（2）[2]．电压表量程3V，内阻3kΩ，满偏电流为，与待测电流表类似，可以当作电流表使用；与待测电流表串联即可；因为要求精确，故采用滑动变阻器分压式接法，电压可以连续调节，电路图如图所示：

（3）[3][4]．待测电流表总格数为N，电流等于电压表电流，为：
；
电流表与电压表串联，电流相等，故：
n：N=I：Ig
故

其中U为电压表读数，RV为电压表内阻；
12、 ①.图见解析 ②.B ③.1.50 ④.1 ⑤.1.50
【解析】（1）[1]．由原理图可知滑动变阻器为限流接法，电压表并联在滑动变阻器两端，由原理图连接实物图所示；

（2）[2]．为保证实验安全，在开始时电路中电流应为最小值，故滑动变阻器应接入最大阻值，由图可知，滑动变阻器接入部分为左半部分；故滑片应接到B端；
（3）[3]．由U-I图可知，电源的电动势E=1.50V；
[4]．当路端电压为1V时，电流为0.5A，则由闭合电路欧姆定律可知：
；
[5]．短路电流

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
14、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
15、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
