合布线系统施工组织设计方案.doc

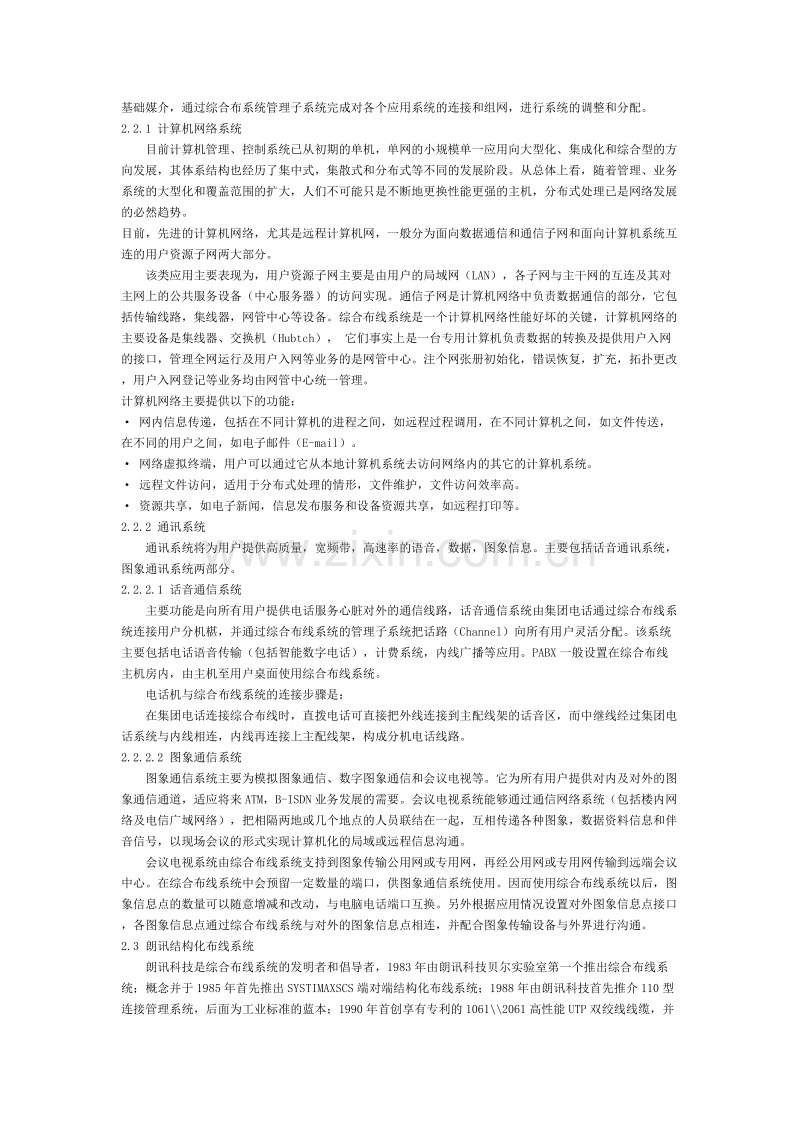

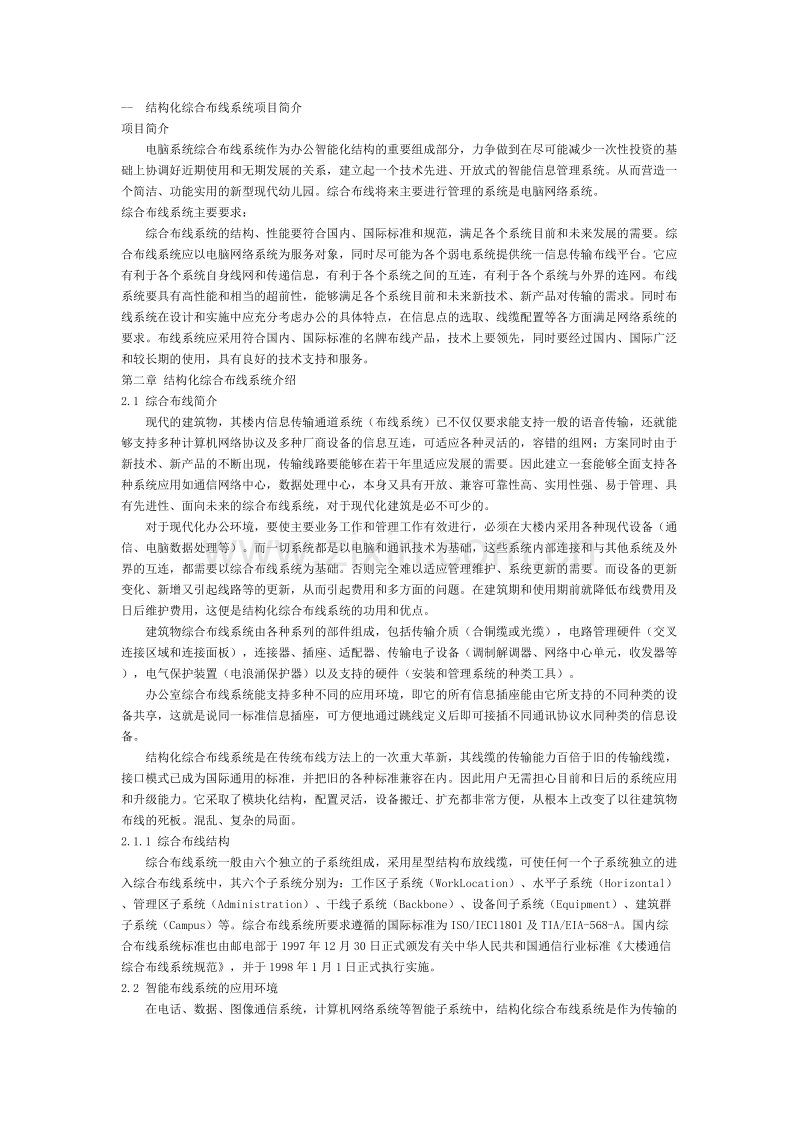

-结构化综合布线系统项目简介项目简介电脑系统综合布线系统作为办公智能化结构的重要组成部分，力争做到在尽可能减少一次性投资的基础上协调好近期使用和无期发展的关系，建立起一个技术先进、开放式的智能信息管理系统。从而营造一个简洁、功能实用的新型现代幼儿园。综合布线将来主要进行管理的系统是电脑网络系统。综合布线系统主要要求：综合布线系统的结构、性能要符合国内、国际标准和规范，满足各个系统目前和未来发展的需要。综合布线系统应以电脑网络系统为服务对象，同时尽可能为各个弱电系统提供统一信息传输布线平台。它应有利于各个系统自身线网和传递信息，有利于各个系统之间的互连，有利于各个系统与外界的连网。布线系统要具有高性能和相当的超前性，能够满足各个系统目前和未来新技术、新产品对传输的需求。同时布线系统在设计和实施中应充分考虑办公的具体特点，在信息点的选取、线缆配置等各方面满足网络系统的要求。布线系统应采用符合国内、国际标准的名牌布线产品，技术上要领先，同时要经过国内、国际广泛和较长期的使用，具有良好的技术支持和服务。第二章 结构化综合布线系统介绍 2.1 综合布线简介现代的建筑物，其楼内信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还就能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的，容错的组网；方案同时由于新技术、新产品的不断出现，传输线路要能够在若干年里适应发展的需要。因此建立一套能够全面支持各种系统应用如通信网络中心，数据处理中心，本身又具有开放、兼容可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。对于现代化办公环境，要使主要业务工作和管理工作有效进行，必须在大楼内采用各种现代设备（通信、电脑数据处理等）。而一切系统都是以电脑和通讯技术为基础，这些系统内部连接和与其他系统及外界的互连，都需要以综合布线系统为基础。否则完全难以适应管理维护、系统更新的需要。而设备的更新变化、新增又引起线路等的更新，从而引起费用和多方面的问题。在建筑期和使用期前就降低布线费用及日后维护费用，这便是结构化综合布线系统的功用和优点。建筑物综合布线系统由各种系列的部件组成，包括传输介质（合铜缆或光缆），电路管理硬件（交叉连接区域和连接面板），连接器、插座、适配器、传输电子设备（调制解调器、网络中心单元，收发器等），电气保护装置（电浪涌保护器）以及支持的硬件（安装和管理系统的种类工具）。办公室综合布线系统能支持多种不同的应用环境，即它的所有信息插座能由它所支持的不同种类的设备共享，这就是说同一标准信息插座，可方便地通过跳线定义后即可接插不同通讯协议水同种类的信息设备。结构化综合布线系统是在传统布线方法上的一次重大革新，其线缆的传输能力百倍于旧的传输线缆，接口模式已成为国际通用的标准，并把旧的各种标准兼容在内。因此用户无需担心目前和日后的系统应用和升级能力。它采取了模块化结构，配置灵活，设备搬迁、扩充都非常方便，从根本上改变了以往建筑物布线的死板。混乱、复杂的局面。2.1.1 综合布线结构综合布线系统一般由六个独立的子系统组成，采用星型结构布放线缆，可使任何一个子系统独立的进入综合布线系统中，其六个子系统分别为：工作区子系统（WorkLocation）、水平子系统（Horizontal）、管理区子系统（Administration）、干线子系统（Backbone）、设备间子系统（Equipment）、建筑群子系统（Campus）等。综合布线系统所要求遵循的国际标准为ISO/IEC11801及TIA/EIA-568-A。国内综合布线系统标准也由邮电部于1997年12月30日正式颁发有关中华人民共和国通信行业标准大楼通信综合布线系统规范，并于1998年1月1日正式执行实施。2.2 智能布线系统的应用环境在电话、数据、图像通信系统，计算机网络系统等智能子系统中，结构化综合布线系统是作为传输的基础媒介，通过综合布系统管理子系统完成对各个应用系统的连接和组网，进行系统的调整和分配。2.2.1 计算机网络系统目前计算机管理、控制系统已从初期的单机，单网的小规模单一应用向大型化、集成化和综合型的方向发展，其体系结构也经历了集中式，集散式和分布式等不同的发展阶段。从总体上看，随着管理、业务系统的大型化和覆盖范围的扩大，人们不可能只是不断地更换性能更强的主机，分布式处理已是网络发展的必然趋势。目前，先进的计算机网络，尤其是远程计算机网，一般分为面向数据通信和通信子网和面向计算机系统互连的用户资源子网两大部分。该类应用主要表现为，用户资源子网主要是由用户的局域网（LAN），各子网与主干网的互连及其对主网上的公共服务设备（中心服务器）的访问实现。通信子网是计算机网络中负责数据通信的部分，它包括传输线路，集线器，网管中心等设备。综合布线系统是一个计算机网络性能好坏的关键，计算机网络的主要设备是集线器、交换机（Hubtch）， 它们事实上是一台专用计算机负责数据的转换及提供用户入网的接口，管理全网运行及用户入网等业务的是网管中心。注个网张册初始化，错误恢复，扩充，拓扑更改，用户入网登记等业务均由网管中心统一管理。计算机网络主要提供以下的功能： 网内信息传递，包括在不同计算机的进程之间，如远程过程调用，在不同计算机之间，如文件传送，在不同的用户之间，如电子邮件（E-mail）。 网络虚拟终端，用户可以通过它从本地计算机系统去访问网络内的其它的计算机系统。 远程文件访问，适用于分布式处理的情形，文件维护，文件访问效率高。 资源共享，如电子新闻，信息发布服务和设备资源共享，如远程打印等。2.2.2 通讯系统通讯系统将为用户提供高质量，宽频带，高速率的语音，数据，图象信息。主要包括话音通讯系统，图象通讯系统两部分。2.2.2.1 话音通信系统主要功能是向所有用户提供电话服务心脏对外的通信线路，话音通信系统由集团电话通过综合布线系统连接用户分机椹，并通过综合布线系统的管理子系统把话路（Channel）向所有用户灵活分配。该系统主要包括电话语音传输（包括智能数字电话），计费系统，内线广播等应用。PABX一般设置在综合布线主机房内，由主机至用户桌面使用综合布线系统。电话机与综合布线系统的连接步骤是：在集团电话连接综合布线时，直拨电话可直接把外线连接到主配线架的话音区，而中继线经过集团电话系统与内线相连，内线再连接上主配线架，构成分机电话线路。2.2.2.2 图象通信系统图象通信系统主要为模拟图象通信、数字图象通信和会议电视等。它为所有用户提供对内及对外的图象通信通道，适应将来ATM，B-ISDN业务发展的需要。会议电视系统能够通过通信网络系统（包括楼内网络及电信广域网络），把相隔两地或几个地点的人员联结在一起，互相传递各种图象，数据资料信息和伴音信号，以现场会议的形式实现计算机化的局域或远程信息沟通。会议电视系统由综合布线系统支持到图象传输公用网或专用网，再经公用网或专用网传输到远端会议中心。在综合布线系统中会预留一定数量的端口，供图象通信系统使用。因而使用综合布线系统以后，图象信息点的数量可以随意增减和改动，与电脑电话端口互换。另外根据应用情况设置对外图象信息点接口，各图象信息点通过综合布线系统与对外的图象信息点相连，并配合图象传输设备与外界进行沟通。2.3 朗讯结构化布线系统朗讯科技是综合布线系统的发明者和倡导者，1983年由朗讯科技贝尔实验室第一个推出综合布线系统；概念并于1985年首先推出SYSTIMAXSCS端对端结构化布线系统；1988年由朗讯科技首先推介110型连接管理系统，后面为工业标准的蓝本；1990年首创享有专利的10612061高性能UTP双绞线线缆，并成为五类线缆的；1992标准年底首先推出智能广场综合布线系统（IBS）及开放办公环境布线解决方案（Open-Office Solution）；1993年首次推出High-5系列支持100Mb/s的TP-PMD应用的布线系统；1994年5月首先实现超五类线缆传输622Mb/s ATM应用；1996年初首先推出支持622Mb/s ATM应用的PowerSun（超五类）端对端产品系列。朗讯科技第一个于1992年将综合布系统引入中国，同年在北京办事处设立环球专用系统部并开始朗讯科技综合布线系统推广工作，在市场推广过程中朗讯科技始终与中国的邮电部，建设部，电子部及各大设计院保持着密切的往来与合作，协助各大部委先后制定出民用建筑电气设计规范详解手册，北京市建筑综合布线系统设计规范及中华人民共和国通信行业标准等，为中国的智能楼宇的标准化，信息化，宽带化，数字化作出了自己不懈的努力！2.4 朗讯综合布线系统主要优点2.4.1 兼容性SYSTIMAX是一套全开放式的布线系统，它具有标准化的规格和全系列的适配器，可以适应大多厂商的设备；该系统能够把不同传输介质的系统全部转换成同一非屏蔽双绞线（UTP），通过双绞线传输话音、数据、图象、视频信号、楼宇自控及门禁系统信号等；采用多模及单模光纤可远程高速传输数据及高清晰度图象信号，可支持目前所有数据及话音设备厂商的网络系统。2.4.2 灵活性由于所有信息系统采用相同的传输介质、物理结构采用星形布线方式，因此所有信息通道是通用的。每条信息通道可支持电话、传真、多用户终端、10Base-T工作站、令牌环站及HP, DEC, IBMAS400e, RS6000, ES9000主机及100Base-T, 155Mbs及622Mbs ATM甚至1000Base-T应用。所有设备的开通及理发不需改变布线系统，只需增减相应的网络设备及做必要的跳线管理即可；系统组网也可灵活多样，甚至在同一房间内可以多用户终端、100Base-T工作站、令牌环并存；各部门即可独立组网又可方便地互连，为合理组织信息流提供了必要的条件。2.4.3 可靠性SYSTIMAX系统采用高品质的标准材料，并采用组合压接方式构成一套高标准信息通道，所有器件均通过UL、CRS、ISO及ATM标准组织认证，信息通道都要采用专用测试仪器校核线路阻抗及衰减率以保证其电气性能，布线系统全部采用物理星形拓扑结构，点到点端接，任何一条线路故障均不影响其它线路的；运行同时为线路的运行维护及故障检修提供了极大的方便，从而保障了网络系统可靠运行。各系统采用相同传输介质，因而可互为备用，提高了备用冗余。2.4.4 先进性SYSTIMAX采用极富弹性的布线概念，采用光纤与双绞线（UTP）混合方式，极为合理的构成一套完整的布线系统。所有布线设计均采用世界最新通讯标准，所有信息通道均按国际布线标准采用八芯配置，通过双绞线最大速率可达到622Mbps及1.2Gbps ，对于重要部门可支持光纤到桌面（FTTD）的应用，干线多模光缆可设计为500MHzkm带宽，为将来的发展提供了足够的容量。通过主干通道可同时传输多路实时多媒体信息。同时物理星形方式为将来发展交换式网络奠定了坚实基础。Lucent的承诺是一次布线，十五年到二十年不落后。早期国内的布线实践也就说明了这一点。2.5 朗讯综合布线系统支持的系统2.5.1 用户的数据处理设备IBM(3270-A)、System36/38、AS/400、ES9000、NCRHewlett-Pckard(HP)、Honeywell、 Wang、 DECAlphaCDC、 Johnson-Control 、Andover 、NEC、 Fujitsu2.5.2 用户数据通信网络方式EIA-232-D、 RE-422 、RS-423Ethernet 10-BasetStaayLan(1Mbps-10Mbps) TokenRing(16Mbps)FDDI(100Mbps)TP-PMD(100Mbps)ATM(155Mbps622Mbps)、100Base-T、1000Base-T2.5.3 用户的话音交换系统LucentTechnologiesEricssonMitelICLHarris2.5.4 用户的图象传输要求AanalogVideo(CCTVCATV) DigitalVideo数字图象VideoConference会议电视2.5.5 综合布线系统遵循的标准TIA/EIA568-A 北美综合布线标准 TIA/EIA569 北美建筑通讯线路间距标准TIA/EIA570 北美住宅和小型商用通讯布线标准TIA/EIA606 北美商用建筑通讯基础结构管理规范TIA/EIA607 北美商用建筑通讯接地要求ANSIFDDI 美国国家标准：分布式光纤数据接口IEEE802.3 国际电子电气工程师协会CSMA/CD 接口方法IEEE802.5 国际电子电气工程师协会：令牌环接口方法NFPA70 美国国家电力章程ISOIEC11801 国际综合布线标准EN55022 欧洲大楼综合布线系统标准EMC 欧洲电磁兼容性标准YD/T926.1-1997 大楼通信综合布线系统标准（邮电部部颁行业标准）2.6 朗讯科技结构化综合布线系统保用计划朗讯科技十五年产品质量及系统应用保证包括：A、 十五年产品质量保证B、 十五年系统应用保证C、 EMC电磁兼容性保证D、 PowerSum系统支持622MbpsATM应用朗讯科技的系统及应用保证是从施工验收之日起，保证系统十五年内达到或超过国际布线标准的要求，包括ANSI, TIA/EIA, ISO, IEEE, ATMForum, FCC, CISPR, CSA及ITU-T等多个国际标准组织制定标准。朗讯科技将保证（键入公司名称）布线系统及在布线系统上运行的各个系统良好运行。第三章 布线系统方案设计说明 3.1 设计依据3.1.1 标准 IEEE802.3Ethernet IEEE802.5TokenRing EIA/TIA568、EIA/TIA569-TSB36/40工业标准及国际商务建筑布线标准 EIA/TIA-TSB 36/40 CCITT ATM155Mbps/622Mbps XXITT ISDN ISO118013.1.2 安装与设计规范 中国建筑电气设计规范（GBJ/T16-92） 工业企业通信设计规范（GBJ42/81） 工业企业通信接地设计规范（GBJ79-85） 建筑与建筑群综合布线系统工程设计规范（CECS72：97） 建筑与建筑群综合布线系统工程施工与验收规范（CECS72：97） 民用建筑电气设计规范 LUCENT TECHNOLOGIES SYSTIMAXSCS 结构化布线系统设计总则 市内电话线路工程施工及验收技术规范3.2 工程概况根据客户要求，本综合布线方案是计算机网络的综合布线。综合布线系统是一套完整而标准的集成化、开放的通用传输分布系统，它通过非屏蔽双绞线将语音（Voice）、数据（Date）、图象（Image）等信号集成于单一的介质中传输，并提供标准的信息插座和组合式卡接方式，以连接各种不同类型的设备终端。本综合布线系统满足以下特性： 1. 为各部门以及千差万别的应用环境提供技术先进、灵活以及模块化的完整的布线系统，它具有传统布线系统所无法比拟的许多特性。综合各个子系统要求，应用系统工程的理论和方法，统一规划布线，实现系统优化，节省费用，提高成本与系统的有效性；2. 综合语音、数据、图形、影像等各方面的要求，为成为“信息高速公路”结点，建立单元化、标准化、国际化平台。3. 采用开放式布线，不会限制未来系统模式，能支持连接不同厂商、不同型号的电脑和电话通讯系统。4. 采用预留式布放，能适应未来扩充的需要，一次布线可以符合未来十数年设备的需求。5. 布线具有独立性，可先行布线，建成以后再选择设备，建立系统。6. 符合EIA/TIA推荐的大楼布线系统，符合ITU-T（原CCITT）建议的ISDN布线标准。7. 布线施工和系统维护容易。8. 采用集中式管理，管理简便，非电气专业人员，亦可管理整个系统。9. 使用高品质的双绞线，符合高速LAN、FDDI和ATM高速数据传输介质标准。实施目标：综合布线系统将把客户的计算机主机、局域网络等主要设备，用标准的传输介质和模块化的系统结构，构成一个综合的配线系统，以此连接工作站、传真机、打印机、终端设备等支持办公自动化和通讯自动化。具体目标是：1.服务范围：(1). 模拟与数字语音传送；(2). 高速及低速数据传送；(3). 传真机、图形终端站及绘图机的图象资料传送；(4). 办公室内的图象会议、视频信号传送；2.采用EIA/TIA568标准规定的连接硬件，建立能支持100Mbps的高速数据网络的系统。这样支持当前的 16 MbpsToken-Ring、10 Mbps10Base-T和即将建立的100 Mbps100Base-VG、100Base-T4、100base-TX、100Base-FX、155 MbpsATM1000 MbpsEthernet及其它产品，也为未来的升级提供了方便。3. 支持更高数据速率和完善的多媒体应用。3.3 系统设计综合布线系统采用物理星形拓扑结构，任何一个子系统可以独立地进入SYSTIMAX SCS，改变任何一个子系统时，不会影响其他子系统。当用户因发展而需增加设备时，不会因此更动整个系统。3.3.1 工作区子系统设计说明：信息模块选型：数据系统采用Lucent Technologies超五类信息模块MPS100BH。MPS100BH模块化插座是高密度信息插座，设计用于传输速率可达100MHz的快速以太网和155 MHz ATM网络应用环境中。8位/8路的插座满足EIA/TIA568A规定的五类连接硬件性能规定，高性能、小体积、模块化的特点提供了建筑物布线系统的最大通用性。语音系统、数据系统均采用超五类信息模块，可以互为备份，提高了系统的灵活性和扩展性。信息点配置：所有信息出口都安装在员工工作区附近的墙面上。出口底边距地面30厘米。标准配置为每个信息出口设二个点，语音、数据各一个。具体配置如下表：No. Voice Data1 41 18信息出口附近要配有电源，信息插座与电源插座的距离应保持20厘米，为避免电源系统的电磁干扰，建议布线线缆串金属管铺设。3.3.2 水平子系统设计说明：连接工作区和管理间的这一部分水平线缆称作水平子系统。线缆选型：数据系统、语音系统均采用LUCENT TECHNOLOGES超五类4对双绞线（1061004C+UTP）。1061004C+双绞线在传输带宽和抗干扰性能方面均比传统的线缆有极大的提高，它可以支持100Mbps的快速以太网和155MbpsnATM数据传输。1061004C+双绞线既可以传输语音、数据、又可以传输多媒体、视频会议图象信号等，这样不但使该系统具有拓展性，又满足了以后信息发展的需求。路由设计：由于信息点密集，要求灵活性高，而且是应用集中的场合，在路由设计上我们针对不同的工作区域采用不同的敷设方式。3.3.3 管理及设备子系统设计说明管理子系统由配线架、跳线组成。通过一个多层次的星型拓扑结构，我们可以在配线架上完成各种连接和组网，为各种各样的应用提供通用和特殊的网络（环型、星型、总线型、树型等）。用户方便地管理自己的系统，只要在管理子系统内部稍做调整即可实现功能的调整及I/O位置的调整。材料选型：数据：五类线缆选用1100CAT5-24模块配线架用于铜缆的端接；该配线架前端为标准RJ-45接口，并与墙上跳线整理器配合使用，便于与网络设备连接。配线架的布放：配线架有三种布放方式：（1）壁挂式，就是直接将配线架安装在墙壁上；（2）将配线架安装于标准的19英寸机柜内；（3）箱式安装。本方案采用：壁挂式安装。因为设备间子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否适当，都直接影响到信息系统的正常运行及维护和使用的灵活性。设备间应尽量保持无尘土、通风良好。建议本工程定做一与家具配套的百叶窗柜，以便保证配线架在墙面安装的美观及对环境的要求。第四章 系统逻辑图 第五章 施工规范及方法 5.1施工概况综合布线系统的建设是一项较为复杂的系统工程，这就对项目承包方在管理、技术、施工等方面提出了很高的要求。为保证项目的顺利进行和系统开发，我公司将组成强有力的组织管理机构、技术力量和施工队伍。根据工期和要求，在施工组织设计、产品供应、安装施工管理、系统测试等环节上，制定严谨有效的管理措施和科学合理的施工进度计划。同时，为确保项目顺利进行，将指派专人负责与其他施工单位保持密切联系，相互沟通，相互配合，从而使施工工作保质保量的如期完成。5.2施工方案设计根据我公司中标设计方案，进行扩充设计；施工线路及图纸设计；施工技术及规范要求具体化说明；与其他弱电系统的配合方案。5.3 施工图纸会审由甲方代表、桥架线管施工负责人、甲方驻工地代表、我方图纸设计人员、项目施工经理和方案设计工程师共同对施工图纸进行会审，以便使各部门充分了解施工图纸及方案。5.4 施工物料准备根据施工设计，按照工程进度，充分备足每一阶段的物料，安排好库存及运输，以保证施工工程中的物料供应。5.5 施工阶段划分、线路敷设、垂直电缆的敷设、水平电缆的敷设、配线架及机柜的安装、配线架打线、跳线及模块的卡接及面板安放5.6 施工现场检查为确保施工质量，开工前项目施工经理、技术主管、质检工程师、甲方驻工地代表、弱电桥架线管施工单位负责人，按照施工设计规程，设计图纸要求对桥架、管线进行检查。检查的内容包括：穿线管管口，桥架是否有毛刺，线纤桥架的弯度，穿线管及桥架是否有引线等。5.7 安全文明施工、施工人员进入现场必须佩带安全帽；、施工人员进入现场要着统一工装；、施工人员进入现场严禁吸烟；、施工人员进入现场严禁用电炉、气炉、煤气炉；、施工人员使用单梯时要做好防滑处理，使用双梯时中间要有连接绳；、施工人员到现场施工，采取必要的防盗防撬措施、保安措施、做文明工队；、现场的临时用电，一定要遵循有关安全用电规定，服从现场甲方代表的管理，带电作业时，应随时做好监护；、登高作业时，一定要系好安全带，并有人进行监护。5.8 施工管理严格按照施工图纸、操作规程及阶段进行施工，严格施工管理，严格施工现场交签字顺序。举行每天班前班后会议，每周协调会议等。5.9 质量检查、项目经理部设专职质检人员，对施工分阶段及全过程进行监督检查；、严格检验进入施工现场的物料，办理有关手续；、质检人员对每一个程序进行签字制；、根据施工规范作随时检验；、作好各种隐蔽工程的验收签字及各种技术资料管理；、每个施工阶段结束后，经质检人员检验合格后，方准进行下一步施工。第六章 验收及竣工资料6.1 工程验收6.1.1施工范围工程从线缆布放到配线架安装，测试等全过程施工。施工内容包括必要的消耗品、测试仪器（自备）。主要内容包括：、水平铜缆的敷设。、配线架的安装及缆线接续。、计算机机房电缆的接续等。、模块卡接及面板安装。6.1.2 工程验收标准及依据、生产厂商颁发十五年质量证书的标准；、EIA/TIA568A商用建筑电信布线标准；、甲方签字确认的施工图纸、技术文件、施工规范及测试规范。6.1.3 工程的验收方式、采用分段验收与完工总验收相结合的方式；、各管理区子系统配线架线缆要有分区标志，并安装牢固；、布线竣工后，交付符合技术规范垂直布线分配表和MDF/IDF位置分布表；、水平电缆的相关测试，并提供测试报告。6.2 竣工资料乙方完成工程施工督导和安装测试后，书面通知甲方并提供原测试方案，具体测试事项和工程已达到的技术标准。乙方向甲方提供如下的符合技术规范的结构化综合布线技术档案材料；综合布线系统配置图配线架上线缆分配表铜缆系统测试报告竣工图第七章 人员培训及售后服务7.1培训工程施工结束后，由我方为甲方相关人员提供为期一天的综合布线系统培训，培训内容如下：该项目综合布线系统的基本组成介绍：、工作区子系统、水平子系统、垂直子系统、管理子系统、设备区子系统培训将由直接方案设计人员讲解该项目的设计思想，以图示的方式让被培训人员充分了解自己所使用系统的结构组成部分和各系统的具体位置。该项目使用综合布线系统产品介绍、UTP非屏蔽双绞线产品系列、配线架产品系列、信息模块产品系列由安装工程技术人员出示该项目中使用的元器件或示意图，让被培训人员了解该系统所使用的元器件性能、质量和能达到的标准。该项目工程管理内容讲解及示范。、信息模块的卡接、配线架的卡接、综合布线系统的日常维护、日常跳接管理与测试、工具的使用方法该项目工程管理及维护培训、各子系统的维护方法、在扩容或改变端点时相应各子系统的改变方法、各类跳线的连接与改变方法、配线架上各色标的说明及重要性、各类测试和维护工具的使用方法、日常维护的步骤、各类文档内容解释和管理方法由专业维护工程师讲解，主要使被培训人员掌握对日后该项目工程在扩充、修改和维护上所要做的工作内容，掌握该项目工程系统文档的管存和修改。此贴子已经被作者于2004面板系列 86系列单口弹簧门面板 M10CF-262 COMMSCOPE 个 ￥8.00 86系列双口弹簧门面板 M12CF-262 COMMSCOPE 个 ￥8.00 86系列四口面板 M14CF-262 COMMSCOPE 个 ￥8.00 屏蔽超五类系列 超五类四对屏蔽双绞线 1261004FSL COMMSCOPE 箱/KFT ￥900.00 超五类屏蔽信息模块 MFP120-262 COMMSCOPE 个 ￥42.00 24口屏蔽配线架模板 UMP COMMSCOPE 个 ￥650.00 1U理线器 1U-APHCM COMMSCOPE 个 ￥130.00 7英尺超五类屏蔽跳线 D8FP-7FT COMMSCOPE 条 ￥53.00 9英尺超五类屏蔽跳线 D8FP-9FT COMMSCOPE 条 ￥60.00 屏蔽六类系列 六类四对屏蔽双绞线 1271004ASL COMMSCOPE 箱/KFT ￥1,450.00 六类屏蔽信息模块 MFP420 COMMSCOPE 个 ￥65.00 24口屏蔽配线架模板 UMP COMMSCOPE 个 ￥650.00 1U理线器 1U-APHCM COMMSCOPE 个 ￥130.00 7英尺六类屏蔽跳线 G8FP-7FT COMMSCOPE 条 ￥78.00 9英尺六类屏蔽跳线 G8FP-9FT COMMSCOPE 条 ￥86.00 经济型超五类非屏蔽系列 超五类四对非屏蔽双绞线（经济型） 1053004ESL COMMSCOPE 箱/KFT ￥470.00 超五类非屏蔽信息模块（经济型） C5E-262 COMMSCOPE 个 ￥22.00 超五类24口配线架模板(不含模块） FMPC5E-24 COMMSCOPE 个 ￥180.00 1U理线器 1U-APHCM COMMSCOPE 个 ￥150.00 1.5米超五类非屏蔽RJ45跳线（经济型） C5E-05 COMMSCOPE 条 ￥16.00 2米超五类非屏蔽RJ45跳线（经济型） C5E-07 COMMSCOPE 条 ￥18.00 3米超五类非屏蔽RJ45跳线（经济型） C5E-10 COMMSCOPE 条 ￥23.00 超五类非屏蔽系列 超五类四对非屏蔽双绞线（灰色） 1061004CSL COMMSCOPE 箱/KFT ￥560.00 超五类信息模块（白色） MPS100E-262 COMMSCOPE 个 ￥33.00 超五类信息模块（红色） MPS100E-317 COMMSCOPE 个 ￥33.00 超五类信息模块（蓝色） MPS100E-318 COMMSCOPE 个 ￥33.00 超五类信息模块（绿色） MPS100E-226 COMMSCOPE 个 ￥33.00 超五类24口配线架（2U高，含理线环） PM2150PSE-24 COMMSCOPE 个 ￥930.00 超五类48口配线架（4U高，含理线环） PM2150PSE-48 COMMSCOPE 个 ￥1,750.00 超五类24口配线架（1U高，不含理线器） 1100PSCAT5E-24 COMMSCOPE 个 ￥1,050.00 超五类48口配线架（2U高，不含理线器） 1100PSCAT5E-48 COMMSCOPE 个 ￥1,850.00 1.5米超五类非屏蔽RJ45跳线（灰色） D8PS-5 COMMSCOPE 条 ￥26.00 2米超五类非屏蔽RJ45跳线（灰色） D8PS-7 COMMSCOPE 条 ￥29.00 2.7米超五类非屏蔽RJ46跳线（灰色） D8PS-9 COMMSCOPE 条 ￥32.00 3米超五类非屏蔽RJ45跳线（灰色） D8PS-10 COMMSCOPE 条 ￥34.00 4.5米超五类非屏蔽RJ45跳线（灰色） D8PS-15 COMMSCOPE 条 ￥40.00 7.5米超五类非屏蔽RJ45跳线（灰色） D8PS-25 COMMSCOPE 条 ￥55.00 15米超五类非屏蔽RJ45跳线（灰色） D8PS-50 COMMSCOPE 条 ￥95.00 六类非屏蔽系列 六类四对非屏蔽双绞线（灰色） 1071004ESL COMMSCOPE 箱/KFT ￥765.00 650六类信息模块（白色） MGS400BH-262 COMMSCOPE 个 ￥47.00 六类信息模块（红色） MGS400BH-317 COMMSCOPE 个 ￥48.00 六类信息模块（蓝色） MGS400BH-318 COMMSCOPE 个 ￥48.00 六类信息模块（绿色） MGS400BH-226 COMMSCOPE 个 ￥48.00 六类24口配线架 PM-GS3-24 COMMSCOPE 个 ￥1,420.00 六类48口配线架 PM-GS3-48 COMMSCOPE 个 ￥2,600.00 六类24口配线架（1U高，不含理线器） 1100GS3-24 COMMSCOPE 个 ￥1,550.00 六类48口配线架（2U高，不含理线器） 1100GS3-48 COMMSCOPE 个 ￥2,750.00 1.5米六类非屏蔽RJ45跳线（灰色） GS8E-5 COMMSCOPE 条 ￥51.00 2米六类非屏蔽RJ45跳线（灰色） GS8E-7 COMMSCOPE 条 ￥53.00 2.7米六类非屏蔽RJ45跳线（灰色） GS8E-9 COMMSCOPE 条 ￥60.00 3米六类非屏蔽RJ45跳线（灰色） GS8E-10 COMMSCOPE 条 ￥62.00 4.5米六类非屏蔽RJ45跳线（灰色） GS8E-15 COMMSCOPE 条 ￥80.00 7.5米六类非屏蔽RJ45跳线（灰色） GS8E-25 COMMSCOPE 条 ￥92.00 15米六类非屏蔽RJ45跳线（灰色） GS8E-50 COMMSCOPE 条 ￥135.00 室内主干大对数铜缆系列 三类25对大对数缆 1010025AGY COMMSCOPE 轴/KFT ￥3,700.00 三类50对大对数缆 1010050AGY COMMSCOPE 轴/KFT ￥6,300.00 三类100对大对数缆 1010100AGY COMMSCOPE 轴/KFT ￥12,000.00 五类25对大对数缆 1061025FSL COMMSCOPE 轴/KFT ￥7,400.00 室内主干光缆系列 2芯室内单模光纤 5200 002A WRYL COMMSCOPE 米 ￥10.50 4芯室内单模光纤 5200 004A WRYL COMMSCOPE 米 ￥16.50 6芯室内单模光纤 5200 006A WRYL COMMSCOPE 米 ￥18.00 8芯室内单模光纤 5200 008A WRYL COMMSCOPE 米 ￥26.00 12芯室内单模光纤 5200 012A WRYL COMMSCOPE 米 ￥29.00 24芯室内单模光纤 5200 024A WRYL COMMSCOPE 米 ￥48.00 2芯室内多模光纤(62.5/125) 5200 002A MRSL COMMSCOPE 米 ￥12.00 4芯室内多模光纤(62.5/125) 5200 004A MRSL COMMSCOPE 米 ￥18.00 6芯室内多模光纤(62.5/125) 5200 006A MRSL COMMSCOPE 米 ￥23.00 8芯室内多模光纤(62.5/125) 5200 008A MRSL COMMSCOPE 米 ￥29.00 12芯室内多模光纤(62.5/125) 5200 012A MRSL COMMSCOPE 米 ￥44.00 24芯室内多模光纤(62.5/125) 5300 024A MRSL COMMSCOPE 米 ￥100.00 2芯室内多模光纤(50/125)万兆150系列 5200 002A HRAQ COMMSCOPE 米 ￥12.00 4芯室内多模光纤(50/125)万兆150系列 5200 004A HRAQ COMMSCOPE 米 ￥18.00 6芯室内多模光纤(50/125)万兆150系列 5200 006A HRAQ COMMSCOPE 米 ￥23.00 12芯室内多模光纤(50/125)万兆150系列 5200 012A HRAQ COMMSCOPE 米 ￥44.00 2芯室内多模光纤(50/125)万兆300系列 5200 002A ZRAQ COMMSCOPE 米 ￥16.00 4芯室内多模光纤(50/125)万兆300系列 5200 004A ZRAQ COMMSCOPE 米 ￥28.00 6芯室内多模光纤(50/125)万兆300系列 5200 006A ZRAQ COMMSCOPE 米 ￥38.00 12芯室内多模光纤(50/125)万兆300系列 5200 012A ZRAQ COMMSCOPE 米 ￥64.00 6芯室内多模光纤(50/125)万兆550系列
