辽宁省抚顺市第十九中学2023年物理高二上期末调研模拟试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示,正方形线圈abcd的一半处于匀强磁场中,线圈平面与磁场方向垂直．在线圈以ab为轴旋转90°的过程中,穿过线圈的磁通量大小(　　)

A.一直减小 B.先减小后不变
C.先不变后减小 D.先增大后减小
2、如图所示，水平导轨接有电源，导轨上固定有三根导体棒a、b、c，长度关系为c最长，b最短，将c弯成一直径与b等长的半圆，将装置置于向下的匀强磁场中，在接通电源后，三导体棒中有等 大的电流通过，则三棒受到安培力的大小关系为（）

A.Fa＞Fb＞Fc
B.Fa=Fb=Fc
C.Fa＞Fb=Fc
D.Fb＜Fa＜Fc
3、真空中两个点电荷之间静电力为F，如果它们之间的距离以及每个点电荷的电荷量都增加为原来的2倍，则它们之间的静电力将变为原来的（　　）
A.4倍 B.2倍
C.1倍 D.0.5倍

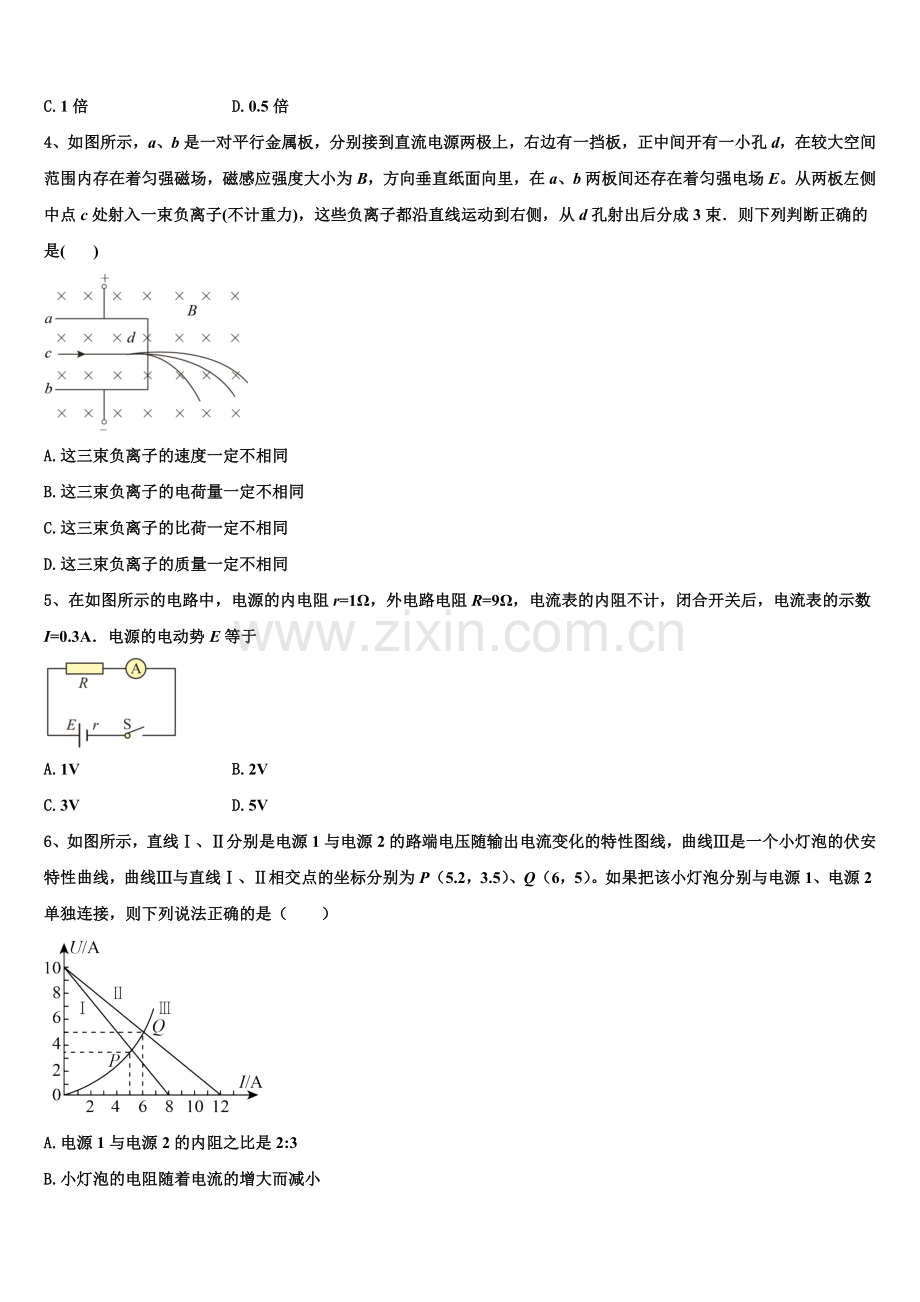

4、如图所示，a、b是一对平行金属板，分别接到直流电源两极上，右边有一挡板，正中间开有一小孔d，在较大空间范围内存在着匀强磁场，磁感应强度大小为B，方向垂直纸面向里，在a、b两板间还存在着匀强电场E。从两板左侧中点c处射入一束负离子(不计重力)，这些负离子都沿直线运动到右侧，从d孔射出后分成3束．则下列判断正确的是( )

A.这三束负离子的速度一定不相同
B.这三束负离子的电荷量一定不相同
C.这三束负离子的比荷一定不相同
D.这三束负离子的质量一定不相同
5、在如图所示的电路中，电源的内电阻r=1Ω，外电路电阻R=9Ω，电流表的内阻不计，闭合开关后，电流表的示数I=0.3A．电源的电动势E等于

A.1V B.2V
C.3V D.5V
6、如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P（5.2，3.5）、Q（6，5）。如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（　　）

A.电源1与电源2的内阻之比是2:3
B.小灯泡的电阻随着电流的增大而减小
C.在这两种连接状态下，小灯泡的电阻之比是21:26
D.在这两种连接状态下，小灯泡消耗的功率之比是7:10
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、调压变压器是一种自耦变压器，它构造如图所示．线圈AB绕在一个圆环形的铁芯上．AB间加上正弦交流电压U，移动滑动触头P的位置，就可以调节输出电压．在输出端连接了滑动变阻器R和理想交流电流表，变阻器的滑动触头为Q．则（）

A.保持P的位置不动，将Q向下移动时，电流表的读数变大
B.保持P的位置不动，将Q向下移动时，电流表的读数变小
C.保持Q的位置不动，将P沿逆时针方向移动时，电流表的读数变大
D.保持Q的位置不动，将P沿逆时针方向移动时，电流表的读数变小
8、在如图所示的电路中，闭合开关S，电路达到稳定后，平行金属板中带电质点P恰好处于静止状态．不考虑电流表和电压表对电路的影响，二极管视为理想二极管，R1、R2、R3三个电阻的阻值相等且与电源的内阻r的阻值也相等．当滑动变阻器R4的滑片向b端移动时，则

A.带电质点P将向下运动
B.电源的输出功率将变大
C.电压表V2与电流表A的读数变化量的绝对值之比一定不变
D.电压表V读数变化量的绝对值等于电压表V2的读数变化量的绝对值
9、电磁流量计广泛应用于测量可导电液体（如污水）在管中的流量（在单位时间内通过管内横截面的流体的体积），为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c，流量计的两端与输送流体的管道相连接（图中虚线）图中流量计的上、下两面是金属材料，前后两面是绝缘材料，现于流量计所在处加磁感应强度为B的匀强磁场，磁场方向垂直于前后两面，当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测得的电流值，已知流体的电阻率为，不计电流表的内阻，则可求得（）

A.流量为
B.流量为
C.若将污水浓度变大，则上下两板间电势差将变大
D.若流量越大，则上下两板间电势差将变大
10、关于磁感线，下列说法正确的是（ ）
A.磁感线总是从N极出发，到S极结束
B.磁感线是闭合的
C.磁感线越密的地方，磁场越强，反之，磁场越弱
D.磁感线不相交
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）在“测定2节干电池组成的电池组的电动势和内阻”的实验中，备有下列器材：
A.待测的干电池组(电动势约为3.0V，内阻小于2.0Ω)
B.电流表A1 (量程0~3mA，内阻RA1=10Ω)
C.电流表 A2(量程0~0.6A，内阻RA2=0.1Ω)
D.滑动变阻器R1(0~50Ω,允许通过的最大电流为1.5A)
E.滑动变阻器R2(0~1kΩ,允许通过的最大电流为0.6A)
F.定值电阻R0(990Ω)
G.开关和导线若干
(1)某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图甲所示实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选__________(填写器材前的字母代号)

(2)按照图甲所示的电路进行实验，I1为电流表A1的示数,I2为电流表A2的示数,记录的5组实验数据如下：
实验次数
1
2
3
4
5
I1/mA
2.83
2.71
2.54
240
2.30
I2/A
0.08
0.16
0.25
0.32
0.41
根据表中的实验数据，选择合适的坐标轴刻度和坐标轴起点，在图乙所示的坐标纸上画出I1-I2图线
(3)根据绘出的I1-I2图线，可得被测电池组的电动势E=________V(保留两位有效数字)，内阻r=_____Ω(保留三位有效数字)
12．（12分）用电流表改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程．关于此多用电表：开关S接到位置4时是_______（填“电流”、“电压”或“欧姆”）挡，A表笔为_______（填“红”或“黑”）表笔，开关S接位置_________（填“1”或“2”）时是电流挡的小量程。开关S接到位置_______（填“5”或“6”）时是电压档的最高档。

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

14．（16分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
15．（12分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】根据磁通量的公式Φ=BScosθ分析磁通量的变化，注意有效面积的判断
【详解】在线圈以ab为轴旋转90°的过程中，由于线圈在垂直于磁场平面上的投影面积不变，即有效面积不变，故开始时磁通量不变；而当cd过进入磁场后，有效面积减小；故磁通量减小；故只有C正确；故选C
2、C
【解析】图中导体棒都与磁场垂直，对直棒的安培力，直接安培力公式F=BIL求解；对于弯棒c，可等效为长度为直径的直棒；
【详解】设a、b两棒的长度分别为La和Lb，c的直径为d，由于导体棒都与匀强磁场垂直，则：a、b三棒所受的安培力大小分别为：，，c棒所受的安培力与长度为直径的直棒所受的安培力大小相等，则有：，因为，则有：，故C正确，A、B、D错误；
故选C
【点睛】关键要确定出导体棒的有效长度，知道对于弯棒的有效长度等于连接两端直导线的长度
3、C
【解析】由库伦定律可得：变化前：F=k；变化后：F′=k=F，故ABD错误，C正确．故选C
4、C
【解析】A．3束离子在复合场中运动情况相同，即沿水平方向直线通过故有

所以

故三束正离子的速度一定相同．故A错误；
B．3束离子在磁场中有

故

由于三束正离子的在磁场中圆周运动的轨道半径不同，故比荷一定不相同，然而正离子质量可能相同，电量也有可能相同，故BD错误，C正确；
故选C。
【点睛】速度选择器是利用电场力等于洛伦兹力的原理进行工作的，故速度选择器只能选择速度而不能选择电性。
5、C
【解析】根据闭合电路欧姆定律得电源的电动势，故选项C正确，ABD错误
点睛：闭合电路欧姆定律反映了电路中电流与整个电路的电动势和总电阻的关系
6、C
【解析】A．电源1与电源2的内阻之比是

A错误；
B．小灯泡的图像斜率增大，小灯泡的电阻随着电流的增大而增大，B错误；
C．在这两种连接状态下，小灯泡的电阻之比

C正确；
D．在这两种连接状态下，小灯泡消耗的功率之比为

D错误。
故选C。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BC
【解析】保持P的位置不动，U2不变，将Q向下移动时，R变大，故电流表的读数变小；保持Q的位置不动，R不变，将P沿逆时针方向移动时，n2变大，U2变大，故电流表的读数变大
思路分析：保持P的位置不动，U2不变，将Q向下移动时，R变大，根据欧姆定律可得电流表的读数变化，保持Q的位置不动，R不变，将P沿逆时针方向移动时，n2变大，根据公式可得电压的变化，
试题点评：本题综合考查了带有变压器的电路的动态分析，
8、BC
【解析】当滑动变阻器R4的滑片向b端移动时，R4阻值减小，则电路总电流变大，R1上电压变大，则R3及其并联支路的电压减小，电容器两端电压减小，电容器本该放电，但是由于二极管的单向导电性，使得电容器两端的电量不变，场强不变，则带电质点P将仍静止，选项A错误；因当电源外电路电阻等于内阻时电源输出功率最大，因R1、R2、R3三个电阻的阻值相等且与电源的内阻r的阻值也相等，可知外电路电阻大于内阻，当滑动变阻器R4的滑片向b端移动时，外电路电阻减小，向内电阻接近，故电源的输出功率变大，选项B正确；若只将ab部分等效为电源的外电路，而将ab左侧的部分等效为内电路，其等效内阻为，则根据闭合电路的欧姆定律可知，电压表V2与电流表A的读数变化量的绝对值之比为，可知为定值不变，选项C正确；由电路图可知；分析可知当滑动变阻器R4的滑片向b端移动时，U减小，U2减小，U1增大，UR2增大，则电压表V读数变化量的绝对值小于电压表V2的读数变化量的绝对值，选项D错误；故选BC.
9、AD
【解析】AB．最终稳定时有：

则

根据电阻定律

则总电阻

所以

解得

所以流量

故A正确，B错误；
CD．由上分析可知，那么上下两极间的电势差

故C错误，D正确
故选AD。
【点睛】解决本题的关键掌握左手定则判断洛伦兹力的方向，以及掌握欧姆定律和电阻定律的运用，注意电流方向的横截面积求解。
10、BCD
【解析】磁感线的特点是：①在磁体的外部,磁感线从N极发出，进入S极，在磁体内部由S极回到N极；②磁感线的疏密表示磁场的强弱，磁感线越密的地方，磁场越强，磁场方向在过该点的磁感线的切线上；③磁场中磁感线闭合而不相交，不相切，也不中断
故选BCD
考点：磁感线的特点
点评：容易题．对于磁感线的认识，要注意以下几点：(1)磁感线是为了形象地研究磁场而人为假设的曲线，分布在三维空间内；(2)磁感线的疏密程度表示磁场的强弱，磁感线较密的地方磁场较强，磁感线较疏的地方磁场较弱；(3)磁场对小磁针N极的作用力的方向规定为磁场的方向；(4)磁场中的任何一条磁感线都是闭合曲线；(5)磁感线和电场线的显著区别就是磁感线是闭合曲线，而电场线是不闭合的

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.D ②. ③.3.0 ；1.78(1.75~1.80)
【解析】（1）因为电源的内阻较小，所以应该采用较小最大值的滑动变阻器，有利于数据的测量和误差的减小．滑动变阻器应选D，（2）根据表中数据，利用描点法可得出对应图象，如图所示：

（3）根据欧姆定律和串联的知识得电源两端电压为：，根据图象与纵轴的交点得电动势为：，而由图象可知，当电压为2.20V时，电流为0.45A；则由闭合电路欧姆定律U=E-Ir可知：.
12、 ①.欧姆 ②.红 ③.2 ④.6
【解析】[1]因多用电表只有欧姆档需要电源，则开关S接到位置4时是欧姆档；
[2]多用电表的表笔有“红进黑出”的原则，即红表笔是电流进入的方向，黑表笔是电流流出的方向，由图可知A是红表笔；
[3]改装成电流表时，电流计需与小阻值的定值电阻并联，且并联后总阻值越小，所能测量的总电流越大，由图可知，开关接“2”时的电阻比接“1”时大，则开关接“2”时的量程小；
[4]改装成电压表时，电流计需与大阻值定值电阻串联，且串联后的总阻值越大，所能测量的总电压越大，由图可知，开关接“6”时的电阻比接“5”时大，则开关接“6”时的量程大。

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
14、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
15、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
